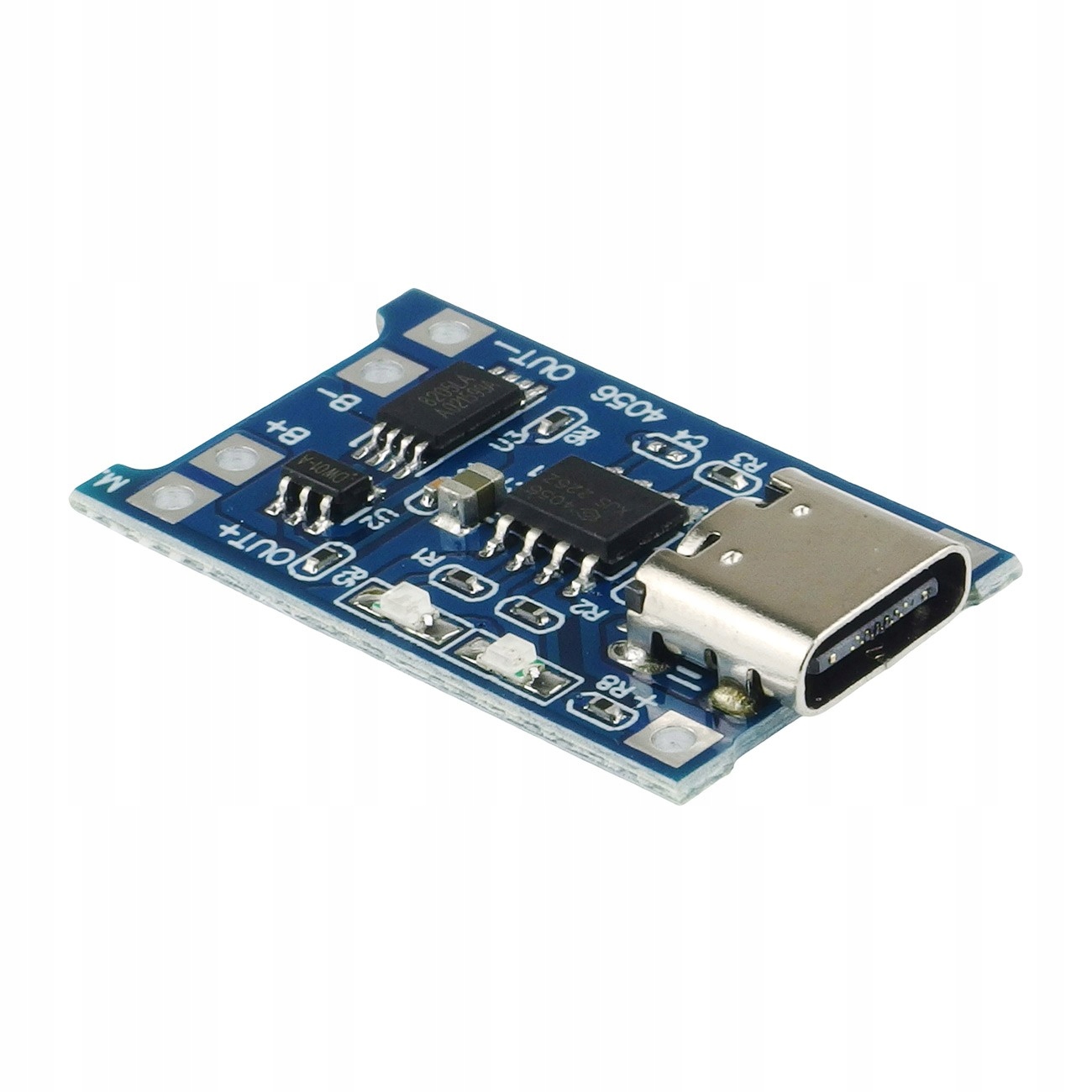

Moduł ładowarki TP4056 li-ion USB typ C 1A z zabezpieczeniem

Moduł ładowarki TP4056 li-ion USB typ C 1A z zabezpieczeniem

Opis

Moduł ładowarki TP4056 to kompaktowe rozwiązanie do ładowania akumulatorów litowo-jonowych o napięciu znamionowym 3,7 V. Wyposażony w port USB Typu C, umożliwia wygodne podłączenie do źródła zasilania, co czyni go idealnym do projektów z nowoczesnymi urządzeniami. Układ TP4056 zapewnia stabilne ładowanie z prądem do 1 A, z możliwością regulacji wartości poprzez zmianę rezystora na module. Moduł został dodatkowo zabezpieczony przed zwarciem, przeładowaniem i nadmiernym rozładowaniem akumulatora. Wbudowane diody LED informują o stanie procesu ładowania (ładowanie/zakończenie ładowania), co ułatwia kontrolę pracy modułu.

Właściwości

• Układ ładowania: TP4056
• Napięcie wejściowe: 4,5–5,5 V
• Prąd ładowania: do 1 A (możliwość regulacji)
• Zabezpieczenia: przed zwarciem, przeładowaniem i nadmiernym rozładowaniem
• Złącze: USB Typ C
• Wskaźniki LED: sygnalizacja ładowania i zakończenia procesu
• Wymiary: 25 x 19 mm

Jak działa moduł ładowania TP4056?

Moduł ładowania TP4056 jest oparty na układzie TP4056, który pełni funkcję kontrolera ładowania akumulatora litowo-jonowego. Układ ten monitoruje prąd i napięcie, zapewniając efektywne i bezpieczne ładowanie ogniw. Wbudowane zabezpieczenia chronią akumulator przed uszkodzeniem w wyniku przeładowania, nadmiernego rozładowania oraz zwarcia. Dodatkowo, diody LED ułatwiają obserwację stanu ładowania: czerwona dioda oznacza aktywne ładowanie, a niebieska informuje o zakończeniu procesu.

Jak podłączyć moduł TP4056?

1. Regulacja prądu ładowania: Jeśli wymagana jest zmiana prądu ładowania, zmień wartość rezystora SMD zgodnie z dokumentacją techniczną układu TP4056.
2. Podłączenie akumulatora: Do odpowiednich padów lutowniczych oznaczonych jako „BAT+” i „BAT-” podłącz akumulator litowo-jonowy (3,7 V).
3. Podłączenie zasilania: Podłącz źródło zasilania o napięciu 4,5–5,5 V do portu USB Typ C na module. Możesz użyć zasilacza USB, power banka lub portu USB komputera.

Jak używać modułu TP4056?

• Po podłączeniu akumulatora i źródła zasilania moduł automatycznie rozpocznie proces ładowania.
• Diody LED będą sygnalizować aktualny stan pracy modułu.
• Po zakończeniu ładowania możesz odłączyć akumulator lub pozostawić go podłączonego, aby korzystać z zasilania buforowego.

Ustawianie prądu ładowania przez zmianę rezystora

Moduł TP4056 pozwala na regulację prądu ładowania poprzez zmianę wartości rezystora R3. W poniższej tabeli przedstawiono przykładowe wartości rezystancji oraz odpowiadające im prądy ładowania:

Rezystancja (kΩ) Prąd ładowania (mA)

30 50

20 70

10 130

5 250

4 300

3 400

2 580

1,66 690

1,5 780

1,33 900

1,2 1000

Przykłady zastosowań

1. Projekty DIY: Idealny do zasilania samodzielnie budowanych urządzeń elektronicznych.
2. Power banki: Używany jako główny moduł ładowania akumulatorów w projektach przenośnych źródeł energii.
3. Uruchamianie urządzeń IoT: Moduł ładowania akumulatora świetnie sprawdza się w urządzeniach IoT, takich jak czujniki czy moduły komunikacyjne.
4. Zasilanie buforowe: Może działać jako zasilacz buforowy, zapewniając nieprzerwaną pracę urządzeń podczas chwilowych braków zasilania.
