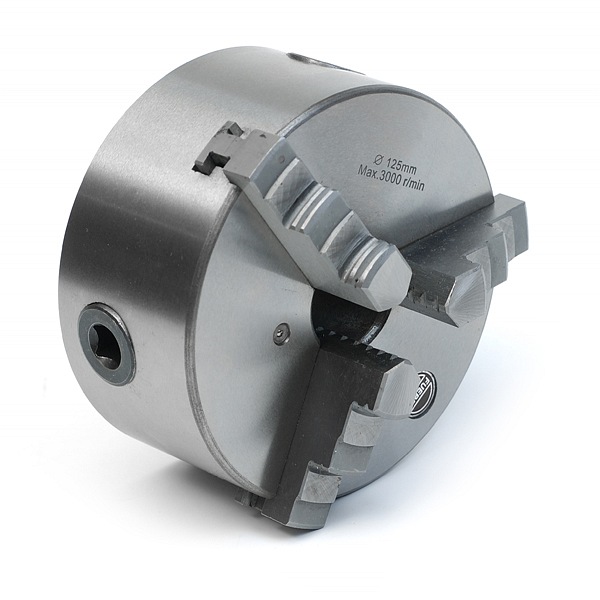

Токарный патрон 3 кулачковый 125 мм FUERDA

- СОВЕРШЕННО НОВЫЙ .

- ПРАВАЯ , ЛЕВАЯ ЧЕЛЮСТИ В КОМПЛЕКТЕ , КЛЮЧ

Зачем покупать наши ручки ?

- бренд FUERDA-номер 1 на рынке Китайский .

- после гарантийного срока мы обслуживаем

доступны все составные части ручек !

- процент жалоб составляет 0 % !

- ручки fuerda пользуются хорошей репутацией на польском рынке, вы можете прочитать о них в Google !

- патроны fuerdy устанавливаются серийно на многих токарных станках, например . Proma .

Ниже приведем технический чертеж с размерами :

D-РАЗМЕР Ручки

D1-диаметр замка

D2-расстояние между болтами

D3 - диаметр пролета

H1 -ТОЛЩИНА

H-ТОЛЩИНА ВМЕСТЕ С ЧЕЛЮСТЯМИ

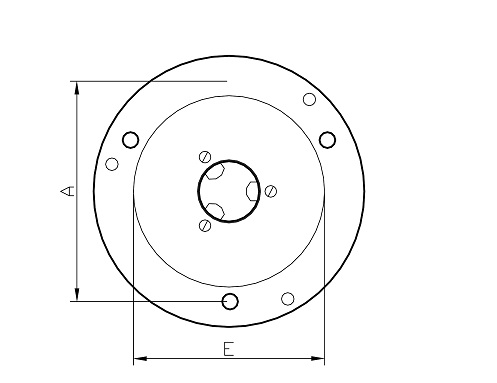

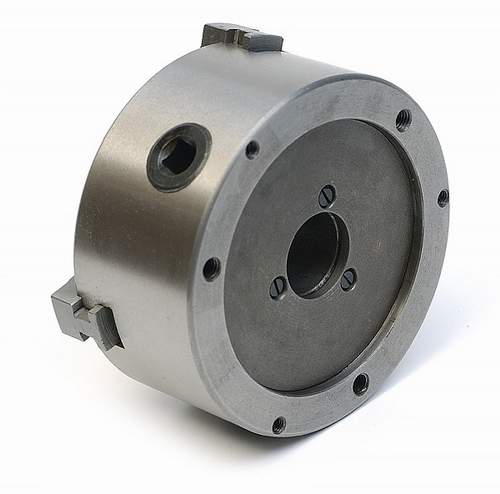

КРОМЕ ТОГО, ВСПОМОГАТЕЛЬНЫЙ ЧЕРТЕЖ ДЛЯ ПРОВЕРКИ СОВМЕСТИМОСТИ С ЗУБЧАТЫМ ДИСКОМ, НА РИСУНКЕ РУЧКА ПОКАЗАНА СЗАДИ :

Для размера 125 мм

A - 108mm

E - 95mm

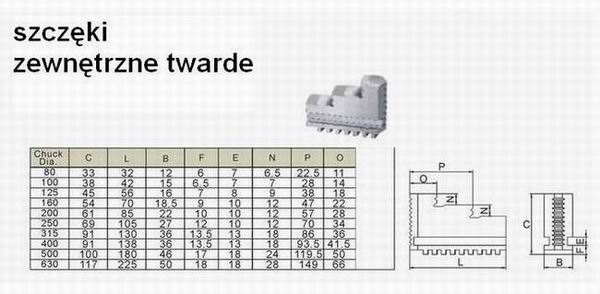

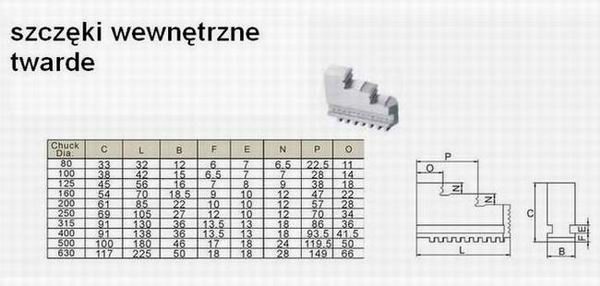

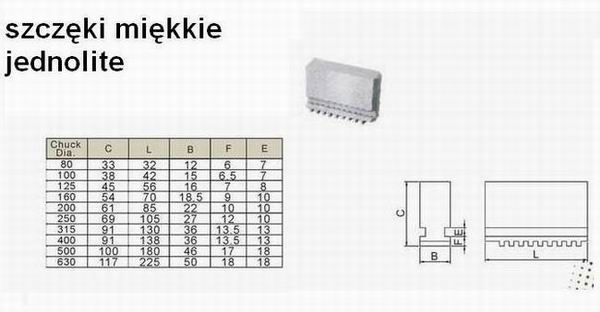

Представляем размеры тормозных ручках установлены Fuerda в серии DK11w комплекте, который предметом аукциона являются челюсти внешние и внутренние , в то время как челюсти мягкие можно дополнительно докупить , мы представляем их размеры из-за на вопросы наших клиентов, которые уже имеют podorabiane челюсти и хотели бы быть уверены, проверяя размеры используете ли челюсти будут соответствовать или нет.

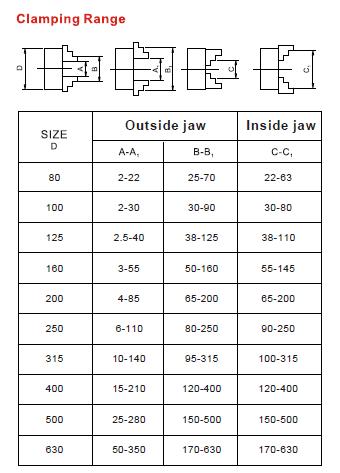

Представляем диапазоны крепления, какие имеют маркеры в отдельных вся транспортная упаковка удалена.

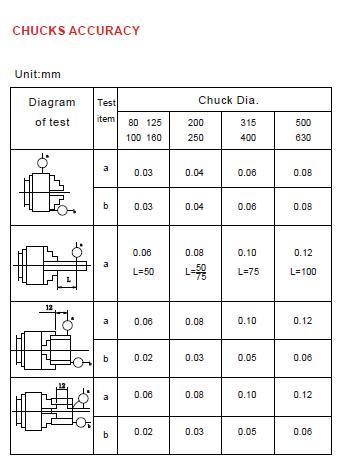

Я представляю точность в отдельных креплениях.
