Elektroniczna Gra do samodzielnego montażu , lutowania

Tetris, Snake, Racing,Plane

Cztery klasyczne gry Snake, Tetris, Plane, Racing

 Muzyka w tle gry

 Regulowany wyświetlacz jasności

Wyniki w czasie rzeczywistym

 Idealny prosty obwód

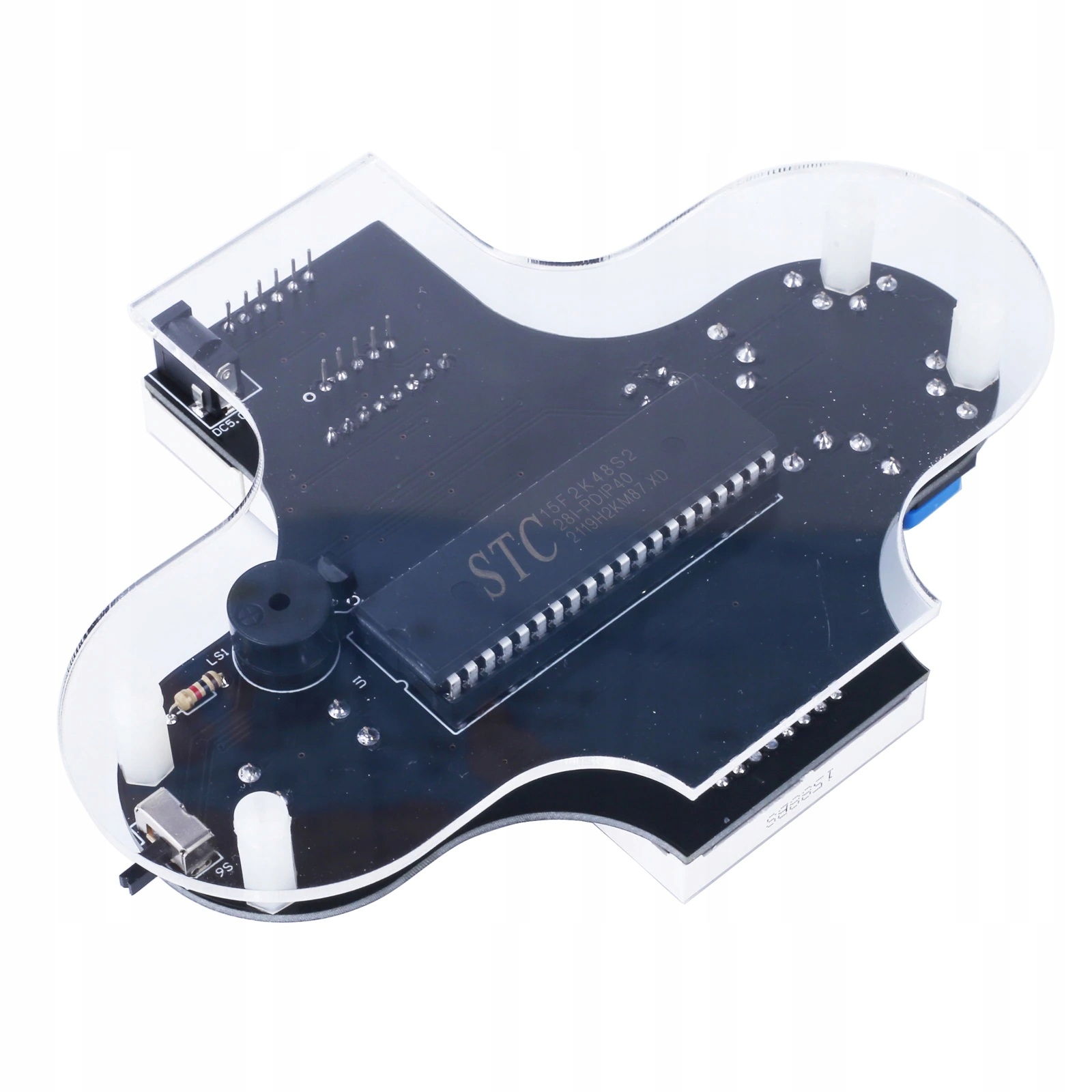

Układ do własnoręcznego montażu lutowania

Napięcie pracy: DC 5V

 Zasilanie: gniazdo zasilania 3.5mm

 Kolor wyświetlacza : czerwony

Temperatura pracy:-40 ℃ ~ 85 ℃

Wilgotność pracy: 5% ~ 85% wilgotności względnej

Rozmiar (zmontowany):135*95*20mm

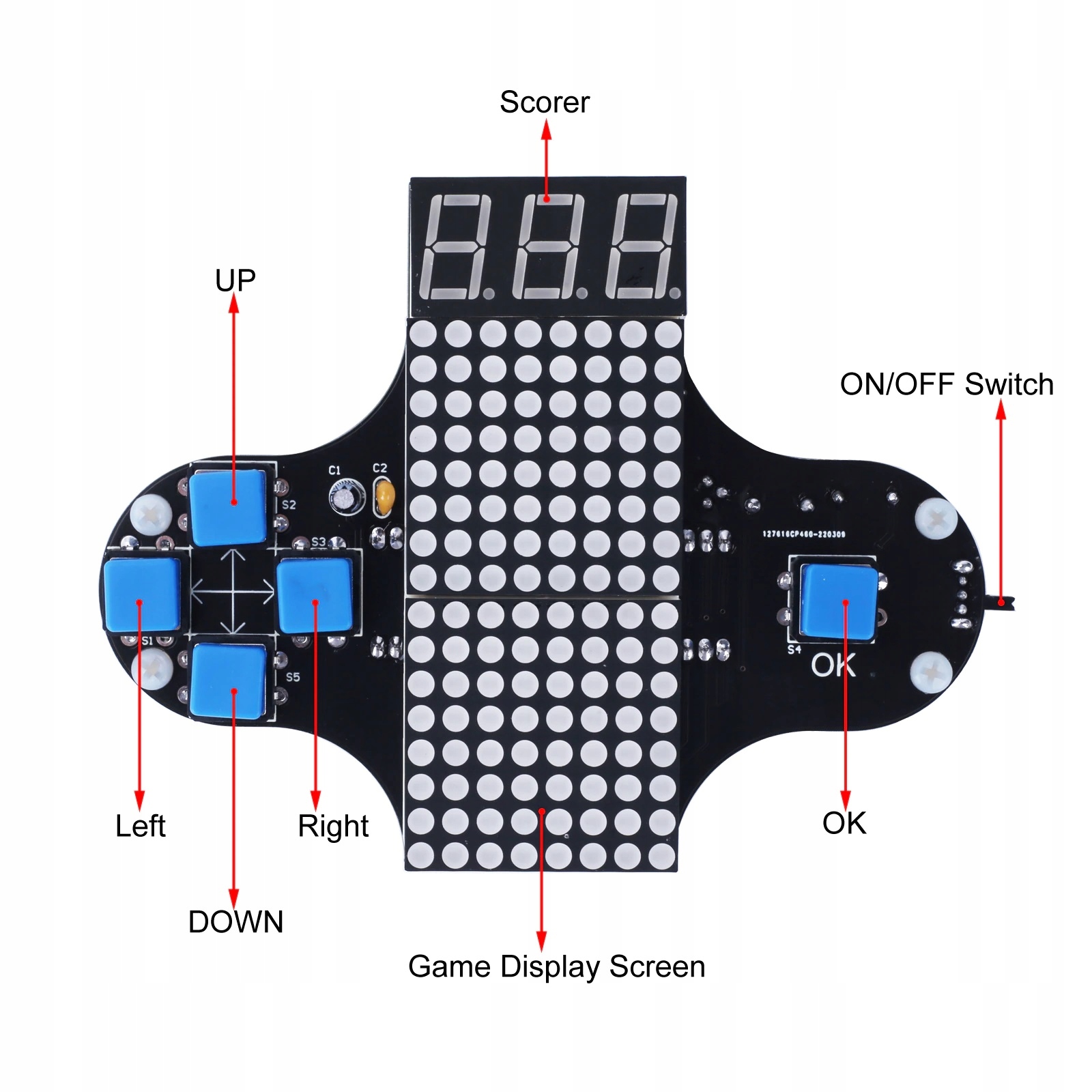

Instrukcja:

Przełącz 4 rodzaje gier: Tetris/Snake/Plane/Racing: naciśnij lewy/prawy przycisk, aby przełączyć gry i naciśnij przycisk OK, aby wejść do wybranej gry.

 Dostosuj jasność wyświetlacza: naciśnij lewy/prawy przycisk, aby przełączyć wybraną regulacja jasności, a następnie naciśnij UP/przycisk dół, aby zmienić jasność wyświetlacza.

ON/OFF muzyka: naciśnij lewy/prawy przycisk, aby przełączyć wybraną regulację muzyki, a następnie naciśnij przycisk OK, aby włączyć/wyłączyć muzykę.

Instrukcja montażu pod linkiem:

https://drive.google.com/file/d/1Dx2s09iP6HzyDLVc-ritL2Elntcub0SD/view?usp=share_link

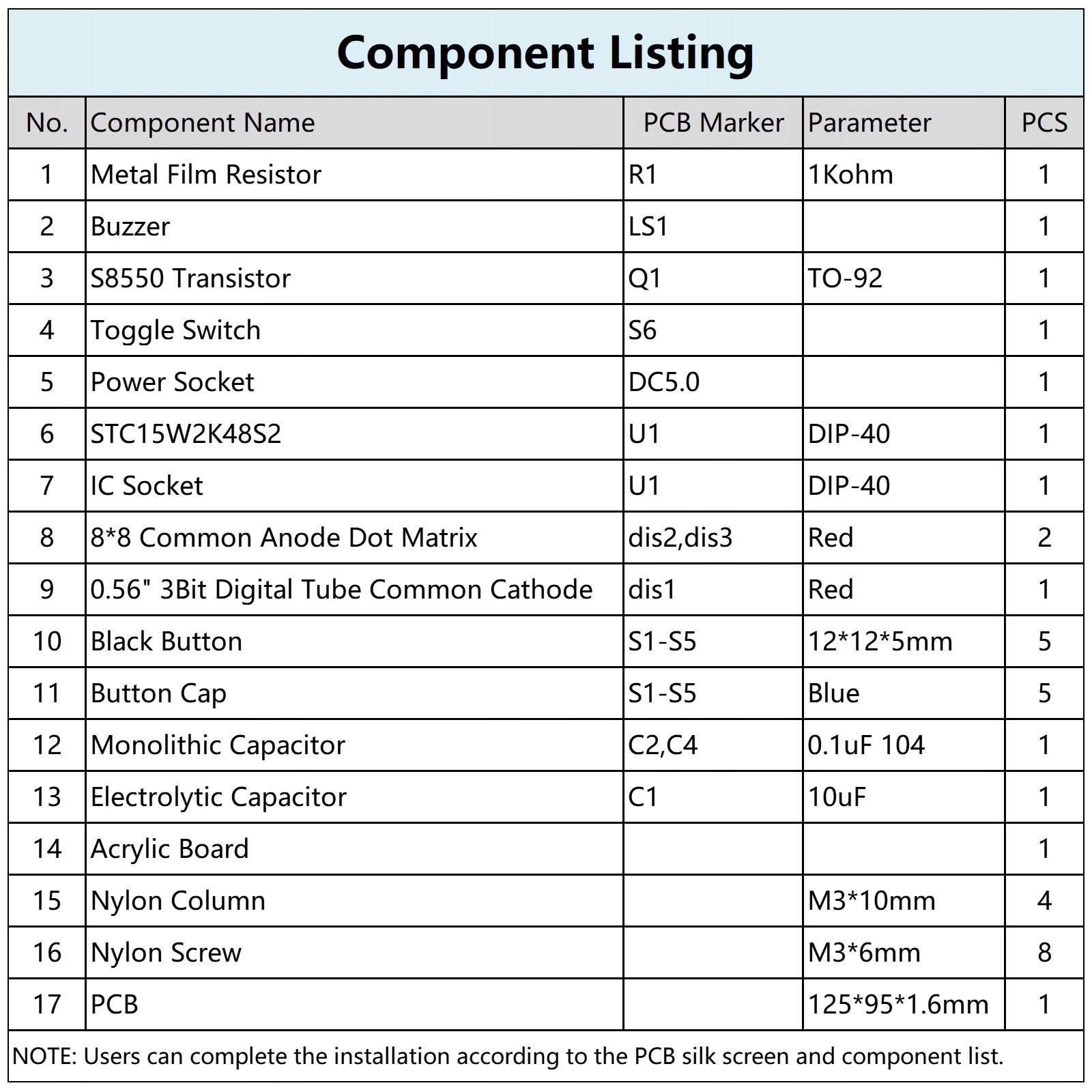

Układy mają nadrukowany schemat montażu na płytce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diód Led dłuższa nóżka to plus +, większość elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze element.
