Konwerter UART TTL na RS485 adapter 5V zgodny z MAX485 SP485 dla Arduino

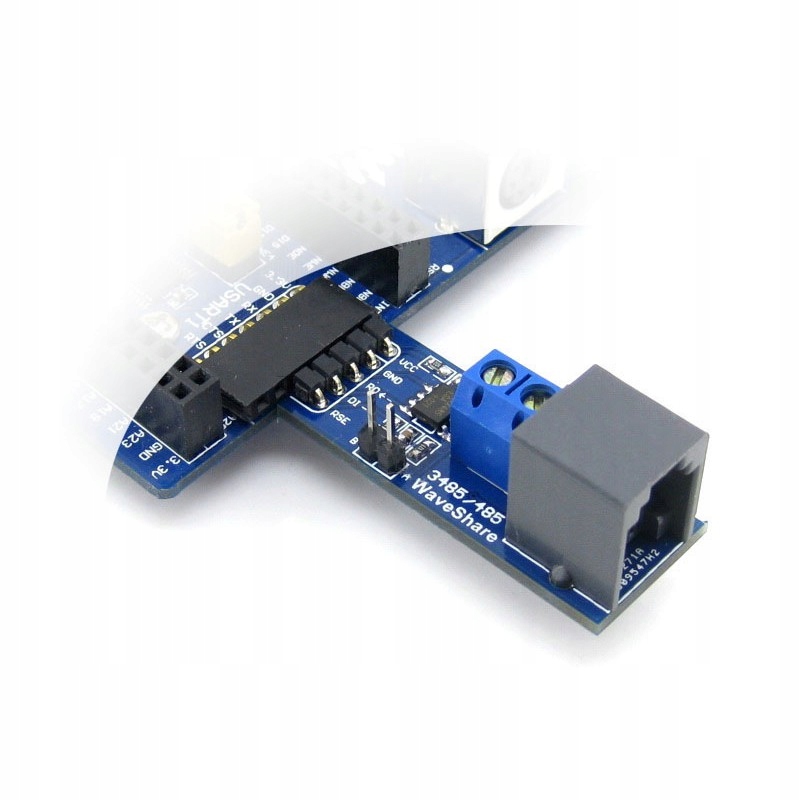

Moduł komunikacyjny RS485 z układem SP485 (odpowiednik MAX485)

Moduł komunikacyjny RS485 to akcesorium umożliwiające dodanie transceivera RS485 do Twojej aplikacji opartej na mikrokontrolerze. Wbudowany układ SP485 (odpowiednik popularnego układu MAX485) umożliwia niezawodną komunikację w standardzie RS485, która jest powszechnie stosowana w aplikacjach przemysłowych, gdzie wymagana jest długa odległość transmisji danych.

Kluczowe cechy:

• Układ SP485/MAX485: RS485 transceiver
• Napięcie zasilania: 5V
• Interfejs komunikacyjny: RS485
• Tryb pracy: Pół-dupleks, wymaga przełączania między trybem nadawania i odbioru
• Długość transmisji: RS485 umożliwia komunikację na znacznie większe odległości niż RS232 (do 15m), dlatego jest szeroko stosowany w przemysłowych systemach komunikacyjnych.

Złącza:

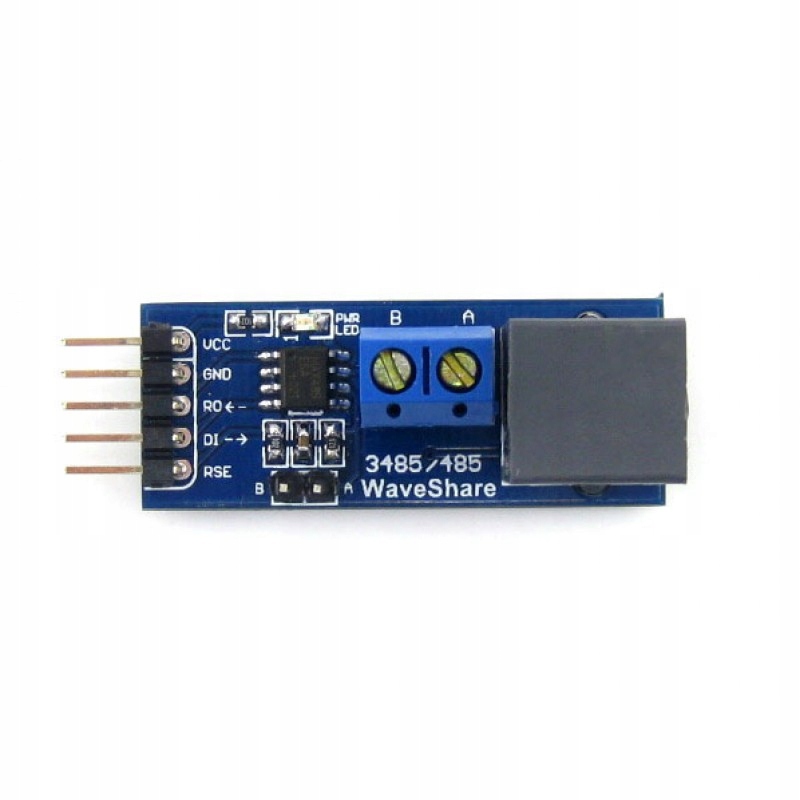

• VCC: Zasilanie modułu (5V)
• GND: Masa modułu
• RO: Wyjście odbiornika danych, poziom TTL, podłączane do RX mikrokontrolera
• DI: Wejście nadajnika danych, poziom TTL, podłączane do TX mikrokontrolera
• RSE: Aktywacja wysokiego poziomu umożliwia nadawanie danych, niski poziom aktywuje odbiór danych. Może być kontrolowane za pomocą zwykłego interfejsu IO.
• A/B: Wyjścia/wejścia nadajnika i odbiornika (A – nieodwrócony, B – odwrócony sygnał).

Zasada działania:

Moduł RS485 domyślnie znajduje się w trybie odbioru danych. W przypadku konieczności nadawania danych:

1. Program zmienia stan pinu RSE z niskiego na wysoki.
2. UART wysyła dane.
3. Po wysłaniu danych program przełącza moduł z trybu nadawania do trybu odbioru.
4. Rejestr UART przekazuje sygnał, gdy wszystkie dane zostaną wysłane. Program powinien to sprawdzić, aby upewnić się, że transmisja została zakończona.

Moduł RS485 jest idealnym rozwiązaniem do zastosowań wymagających stabilnej komunikacji na dużych odległościach, np. w systemach automatyki przemysłowej.

Zestaw zawiera

• RS485 Board (5V) Waveshare 4738 × 1

Instrukcje

https://www.waveshare.com/wiki/RS485_Board_(5V)

✅Zestaw zawiera:

• RS485 Board (5V) × 1
