Tunel  150 litrów pojemności do rozsączania ścieków oczyszczonych jak i wody deszczowej

Tunele rozsączające 150, są przeznaczone do rozsączania w gruncie ścieków zawierającej zanieczyszczenia z procesów przemysłowych oraz gospodarstw domowych. Budowa tuneli, pozwala również na wykorzystanie ich do magazynowania i rozsączania wód opadowych. Tunel układamy w gruncie tworząc grawitacyjne złoża rozsączające. Na ścianach bocznych tunel posiada podłużne szczeliny, którymi ścieki jak i woda deszczowa może być rozsączana w gruncie.

Tunele rozsączające 150 wykonane zostały z PEHD (polietylenu wysokiej gęstości) metodą wtrysku tworzyw sztucznych. Użyta metoda produkcyjna pozwala uzyskać produkty o zwartej i lekkiej konstrukcji. Każdy tunel posiada ożebrowanie wzmacniające konstrukcję. Wysokość perforacji bocznej tunelu wynosi 300 mm. Pojemość pojedynczego tunelu wynosi 150 litrów.

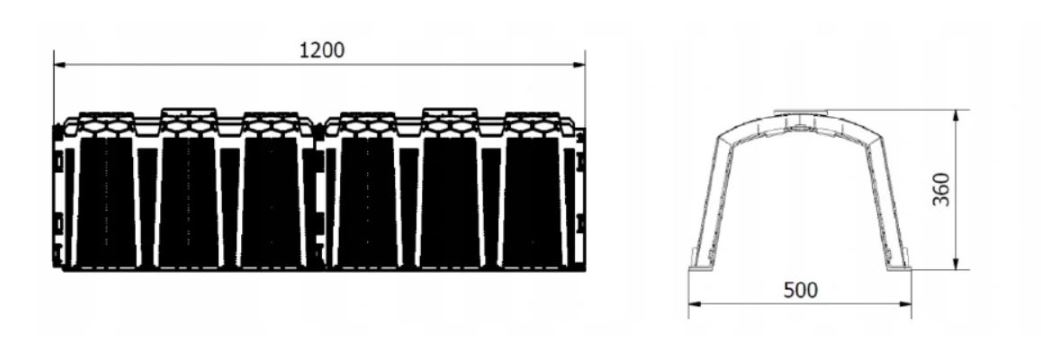

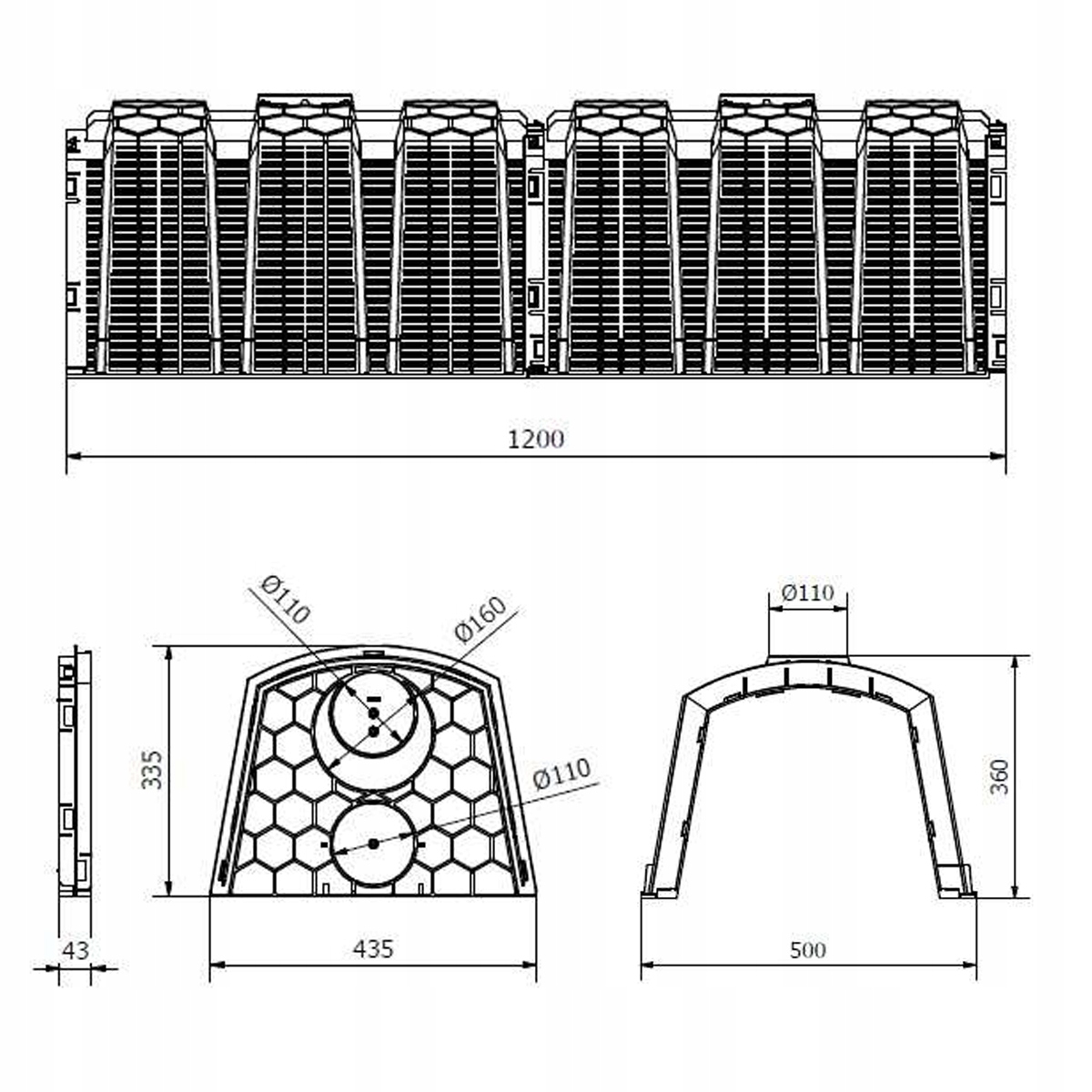

Wymiary

• Długość 1200 mm
• Szerokość 500 mm
• Wysokość 360 mm

Zalecenia montażu

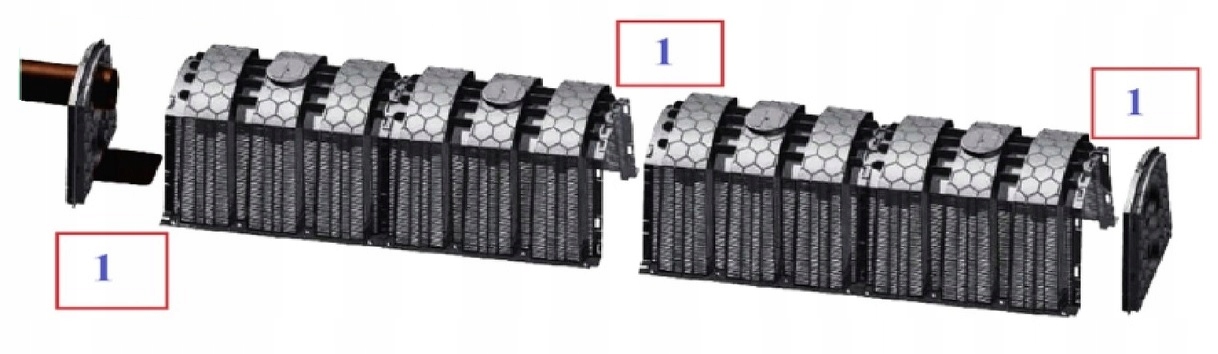

Na początku nitki tuneli montowany jest dekiel wyposażony w deflektor. Zadaniem deflektora jestprzyjęcie uderzenia hydraulicznego doprowadzonych ścieków lub wody. Poprzez jego zastosowanie pod tunelami nie następuje wymywanie gruntu w miejscu napływu ścieków lub wody. Złoże należy wyposażyć w doprowadzenie powietrza na jago końcu. Można to zrobić poprzez wykorzystanie jednego z dwóch przyłączy znajdujących się na górnej ścianie każdego z tuneli lub poprzez wykorzystanie górnego przyłącza w deklu zamykającym.

Minimalna szerokość wykopu złoża powinna wynosić 0,5 m , a minimalna odległość pomiędzy nitkami 1 m. Dno wykopu powinno być starannie wyrównane. Na dnie wykopu układamy warstwę wspomagającą rozsączenie (1) składającą się z kamieni o frakcji 16-32 mm lub kruszywa (bez wapieni) o frakcji 31-63 mm, o grubości nie mniejszej niż 100 mm. Pod warunkiem występowania gruntów dobrze przepuszczalnych. Warstwa wspomagająca może być dowolnie zwiększona w zależności od warunków gruntowo-wodnych. Tunele należy nakryć geowłókniną (2). Nitki tuneli układamy ze spadkiem około 1%. Tunele układamy maksymalnie na głębokości 1200 mm, licząc od powierzchni gruntu do górnej krawędzi tuneli. Długość pojedynczej nitki tuneli nie powinnna przekraczać 30 m. Każdą nitkę złoża należy wyposażyć w doprowadzenie powietrza – wentylację niską. Całość zasypać gruntem rodzimym (3). Dla rozsączania wody deszczowej warstwa wspomagająca nie jest wymagana.
