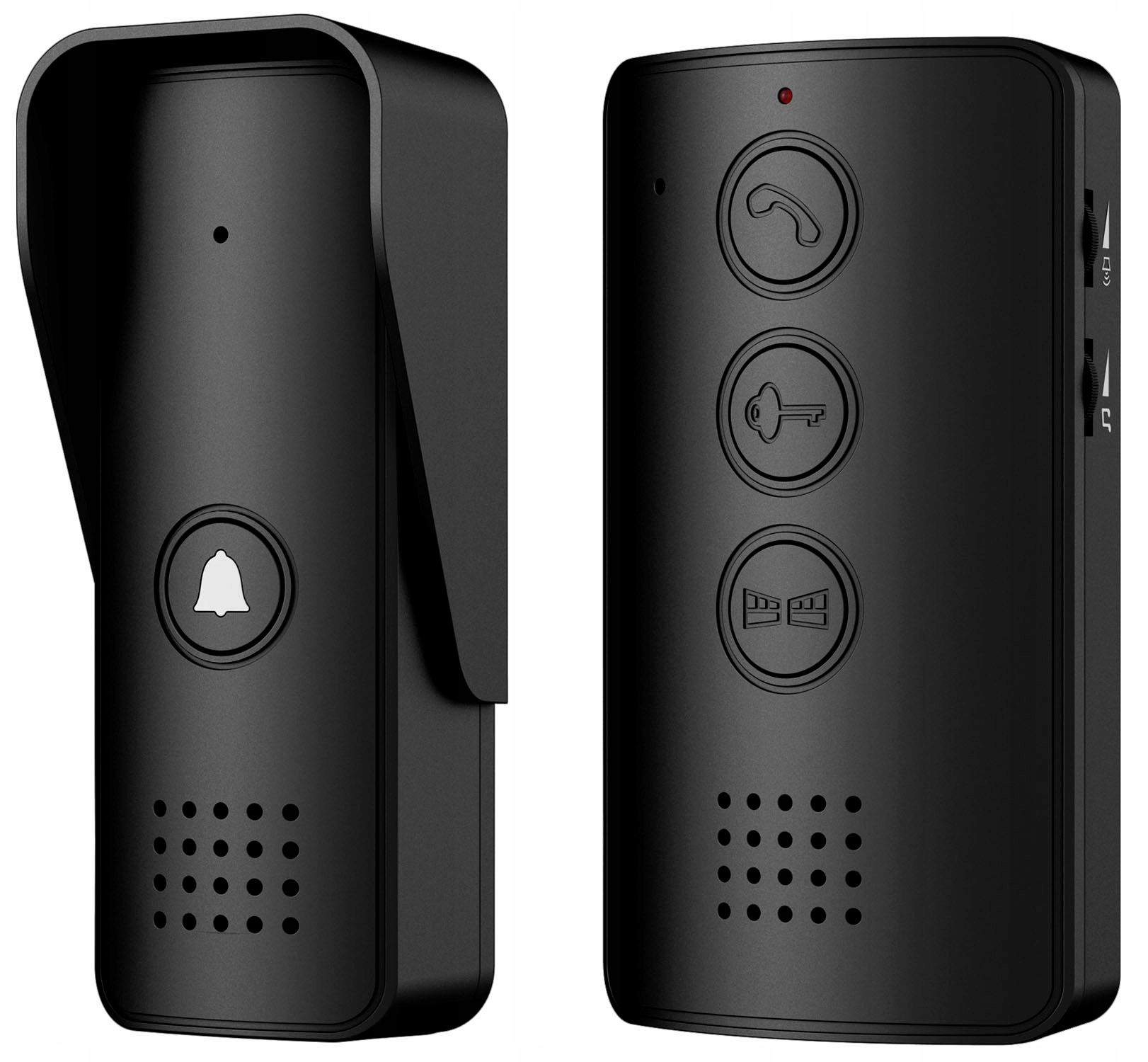

DOMOFON ''EURA'' ADP-09A3

• czarny
• podświetlany przycisk wywołania (światło białe)
• jednorodzinny
• głośnomówiący
• obsługa 2 wejść - furtki i bramy
• kaseta zewnętrzna odporna na trudne warunki atmosferyczne

Domofon pozwala na zwiększenie bezpieczeństwa posesji poprzez kontrolowanie dostępu do budynku oraz na komunikację z osobami znajdującymi się przed wejściem.

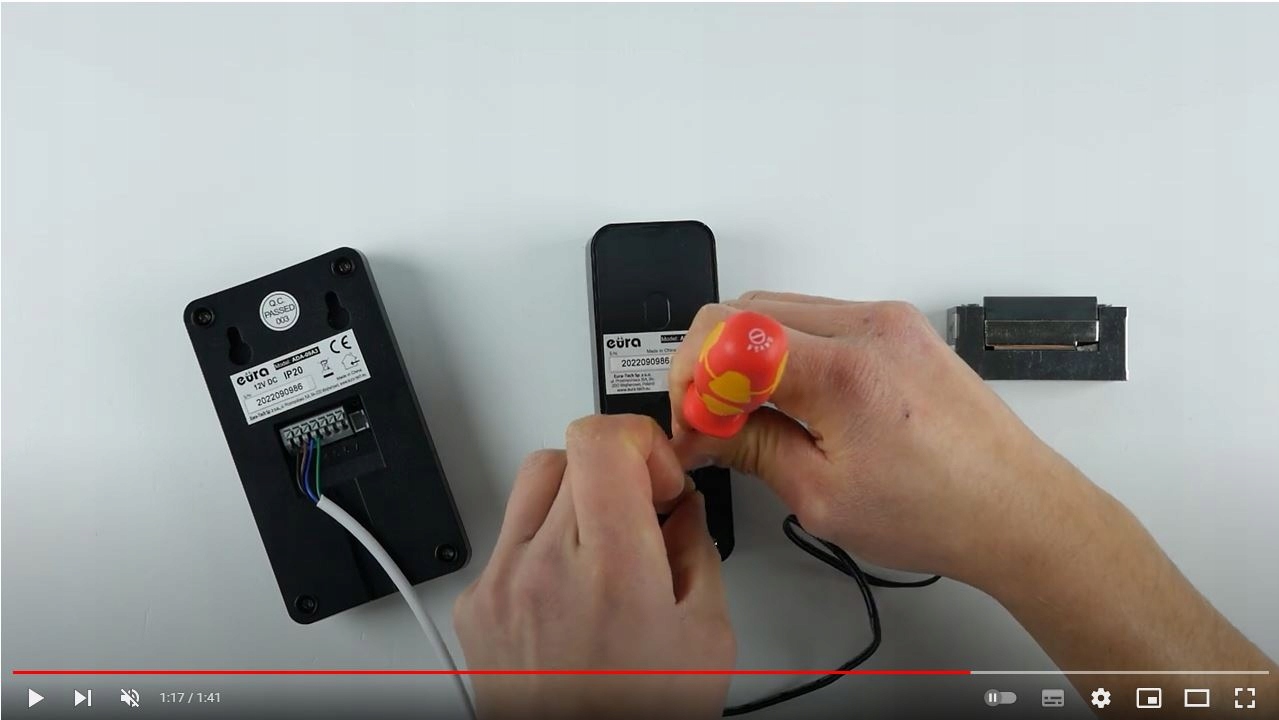

WIDEOINSTRUKCJA PODŁĄCZENIA

Zapraszamy do obejrzenia filmu instruktażowego znajdującego się pod adresem: https://www.youtube.com/watch?v=nC5Cz6wJxjQ

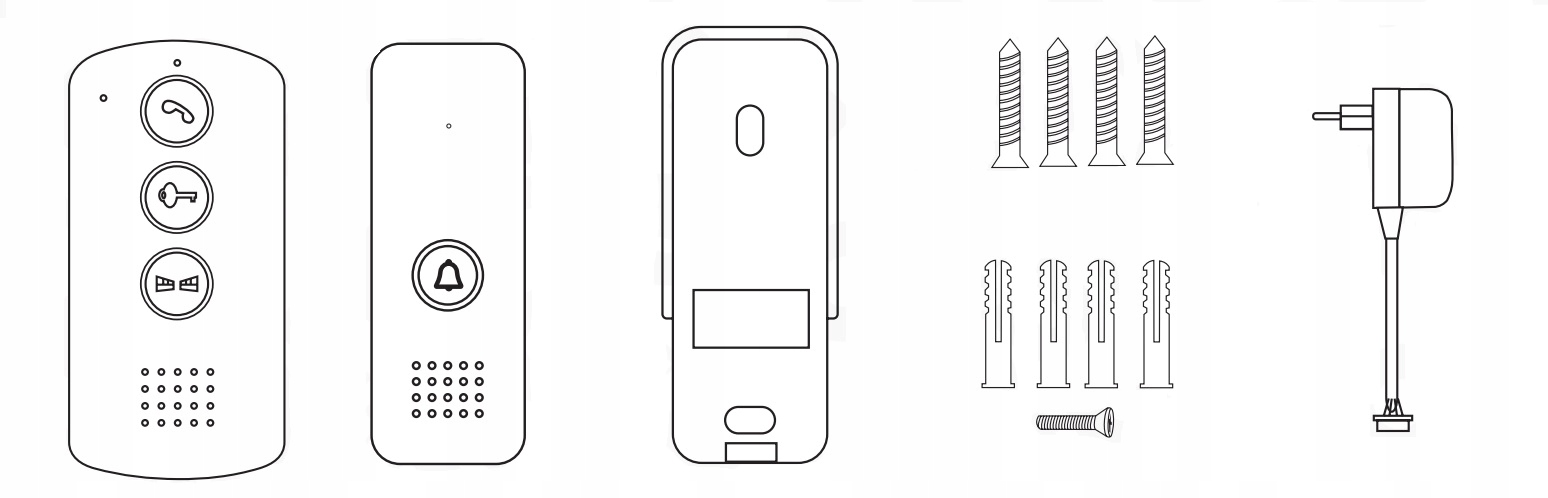

ZAWARTOŚĆ ZESTAWU

• Unifon
• Kaseta zewnętrzna
• Daszek ochronny
• Akcesoria montażowe
• Zasilacz

UNIFON GŁOŚNOMÓWIĄCY

Unifon bezsłuchawkowy posiada funkcję obsługi dwóch wejść, tym samym umożliwia otwieranie furtki oraz np. bramy. Ponadto wyposażony jest w regulację głośności rozmowy.

SPECYFIKACA TECHNICZNA:

Zestaw:

• Napięcie zasilania: 12 V DC
• Pobór mocy - czuwanie / praca: 1 W / 8 W
• Ilość przewodów łączących: 3
• Ilość obsługiwanych wyjść: 2
• Możliwa rozbudowa: Tak

Unifon:

• Rodzaje wyjść: Wyjście 1: 12V DC 350 mA | Wyjście 2: N.O. 30V DC/ 1A Max
• Czas aktywacji rygla/bramy: Przycisk chwilowy/ przycisk chwilowy
• Ilość melodii gongu: 1
• Głośnomówiący: Tak
• Stopień ochrony: IP20
• Temperaturowy zakres pracy unifonu: 0ºC ~ +55ºC
• Wymiary unifonu (W x SZ x G): 134 x 74 x 29 mm
• Waga netto unifonu: 130 g

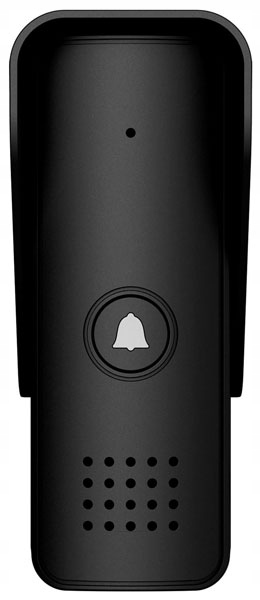

KASETA ZEWNĘTRZNA

Jednolokatorska kaseta zewnętrzna domofonu przeznaczona jest do montażu natynkowego. Wykonana z wytrzymałego tworzywa i zabezpieczona dodatkowym daszkiem gwarantuje odporność na niekorzystne warunki atmosferyczne.

SPECYFIKACJA TECHNICZNA:

• Rodzaj komunikacji: Przewodowa
• Rodzaje wyjść: Wyjście1: 12V DC 350mA
• Max. liczba lokatorów: 1
• Materiał obudowy: Tworzywo sztuczne
• Sposób montażu kasety zewn.: Natynkowy
• Daszek ochronny: Tak
• Współczynnik ochrony: IP44
• Temperaturowy zakres pracy kasety: -18ºC ~ +45ºC
• Wymiary kasety zewn. (W x SZ x G): 136 x 56 x 40 mm
• Waga netto kasety: 115 g

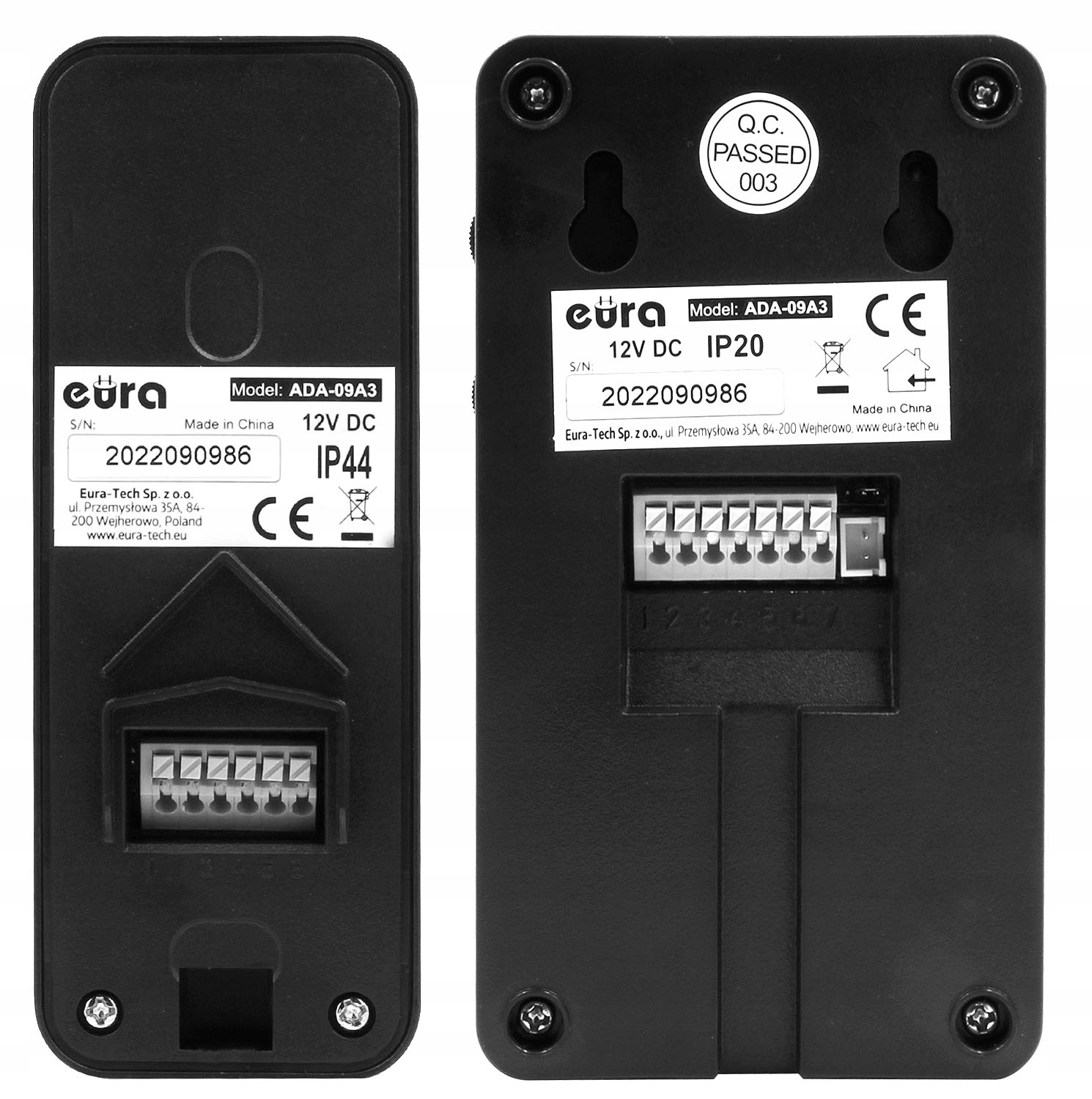

BUDOWA URZĄDZENIA

1. Wskaźnik LED
2. Mikrofon
3. Przycisk otwierania furtki
4. Przycisk otwierania bramy
5. Głośnik
6. Przycisk odbierania rozmowy
7. Regulacja głośności rozmowy
8. Regulacja głośności dzwonka
9. Daszek ochronny
10. Mikrofon
11. Podświetlany przycisk wywołania
12. Głośnika

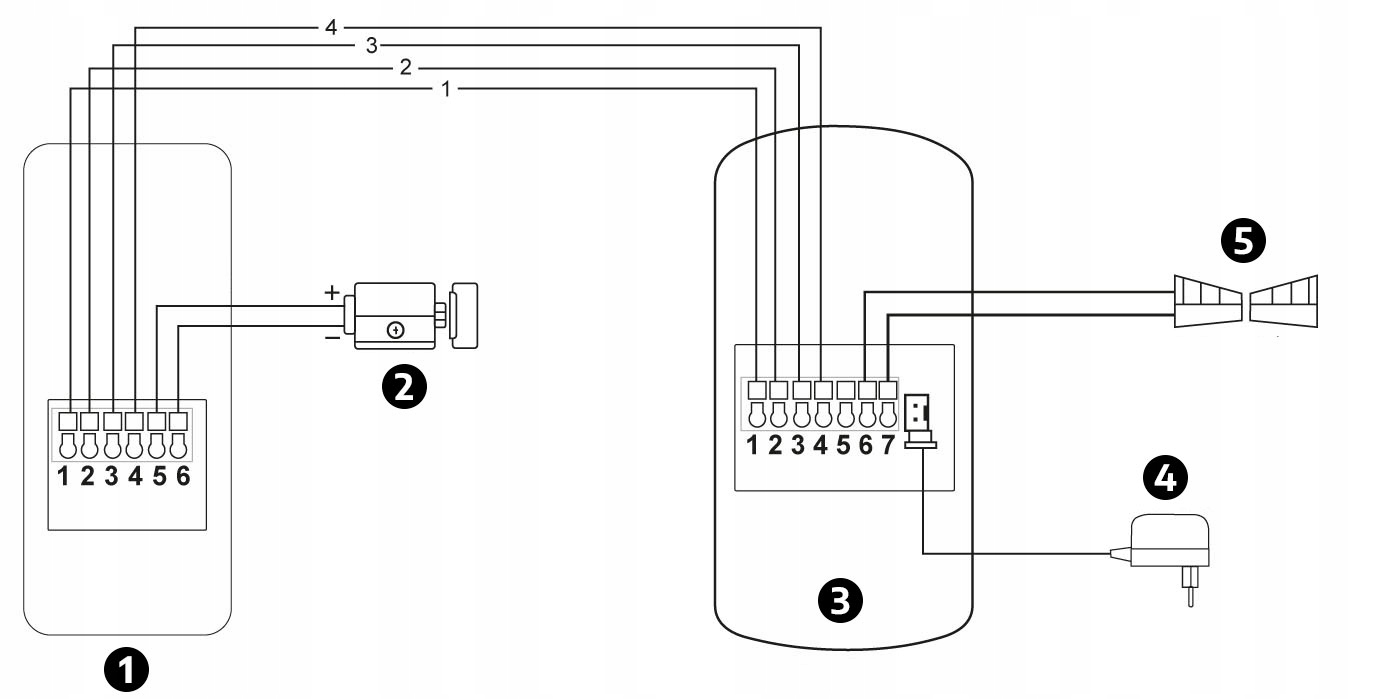

СХЕМА ПОДКЛЮЧЕНИЯ

LEGENDA

1. Kaseta zewnętrzna
2. Wyjście na elektrozaczep
3. Unifon
4. Adapter zasilający DC 12V
5. Wyjście na automat bramowy

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

1. Какой провод мне нужно использовать для подключения unifon к кассете внешняя?При проектировании электрической системы необходимо учитывать соответствующее сечение

провода:

• до 30 м - рекомендуемый кабель XzTKMXpw 4x2 x0. 5mm2
• до 50 м-рекомендуется кабель XzTKMXpw 4x2 x0. 8mm2

2. Какой провод мне нужно использовать для подключения панели внешнего с болтом (соленоидом)?Кабель, соединяющий электроцепь с кассетой

внешняя должна быть мин. 2x1mm2

3. Может ли внешняя панель подвергаться воздействию дождя и снег?Да, устройство имеет высокий коэффициент сопротивления IP44, поэтому оно может

подвергаться воздействию атмосферных факторов.

5. Могу ли я использовать блок питания на рельсе Дин?Да, рекомендуемый источник питания должен иметь напряжение постоянного тока 12 В, а мощность-нет

меньше 2А.
