RM KL 300 P

усилитель мощности HF 25-30mhz

*** Распродажа-ограниченное количество ***

RM KL 300 P - szerokopasmowy kompaktowy wzmacniacz znanej włoskiej firmy RM:

• maksymalna moc wyjściowa 150W AM/FM, 300W SSB/CW
• zakres pracy 25-30MHz
• przedwzmacniacz +25dB
• skrót mocy - dwa poziomy mocy wyjściowej na przełączniku
• zasilanie 12-14V DC
• kompaktowe wymiary 109 x 225 x 35mm

Zakres pracy HF (25-30MHz), niskie wysterowanie 1-10W AM/FM, 2-20W SSB - możliwość użytkowania np. z radiotelefonami QRP.

Wzmacniacz antenowy polepsza wyraźnie zasięg nadawania oraz odbioru w niewielkim stopniu (dzięki wbudowanemu przedwzmacniaczowi +25dB).

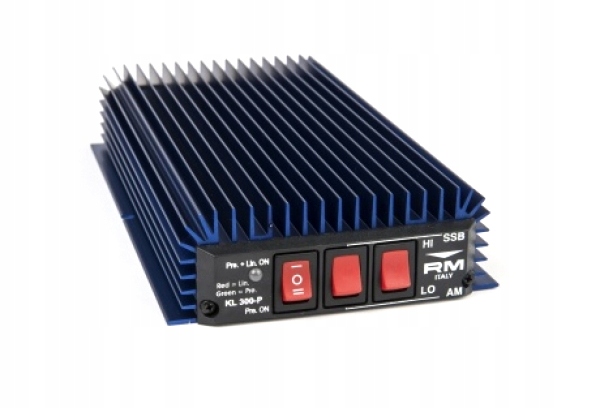

Wzmacniacz wyposażony jest w 3 przełączniki.

Przełącznik pierwszy od lewej: przedwzmacniacz (25db) włączany jest przełącznikiem na obudowie. Możemy go włączyć w trybie wzmacniacz+przedwzmacniacz lub sam przedwzmacniacz. Gdy jest włączony pali się zielona lampka sygnalizująca.

Wzmacniacz może być wpięty w instalację antenową na stałe, ale nie musi być cały czas używany (możemy np. używać tylko przedwzmacniacza).

Środkowy przełącznik odpowiada za wybór odpowiedniej emisji AM/SSB. Ważne, by zawsze był ustawiony zgodnie z wybraną emisją w radiotelefonie.

Przełącznik pierwszy od prawej: niski/wysoki poziom wzmocnienia mocy wyjściowej.

Instalacja RM KL-300-P

Wzmacniacz jest prosty w montażu, wystarczy go podłączyć w tor antenowy (między radiotelefon a antenę). Należy dostarczyć do niego odpowiednie zasilanie (zobacz dane techniczne - pobór prądu).

Stanowczo odradzamy podłączanie wzmacniacza za pomocą wtyku do gniazda zapalniczki samochodowej.

Do wzmacniacza potrzebny jest kabel połączeniowy radiotelefon-wzmacniacz o długości co najmniej 90cm.

Rekomendujemy wysokiej jakości kabel niskostratny o długości 100cm z zalutowanymi wtykami.

Wzmacniacz należy stosować tylko z bardzo dobrze zestrojoną anteną.

Przy wysokim SWR może się uszkodzić końcowy stopień mocy, który nie podlega gwarancji.

Maksymalną moc można uzyskać przy mocy doprowadzonej 10W AM/FM (rezultat ~150W) oraz 20W USB/LSB (rezultat ~300W).

By połączyć dużą moc z czystą modulacją (bez zniekształceń) nie należy doprowadzać do wzmacniacza maksymalnej mocy.

Optymalne ustawienie dla AM/FM to 2-3W. Doprowadzenie zbyt dużej mocy wejściowej do wzmacniacza grozi uszkodzeniem urządzenia.

Przy stosowaniu wzmacniacza rekomendujemy korzystanie z oryginalnego filtra dolnoprzepustowego RM 27/586.

Stosowanie wzmacniaczy mocy w paśmie 27MHz jest w naszym kraju niedozwolone.

Przyrost osiągów nadawania

Aby podnieść sygnał o 1S należy dostarczyć ok. 4-krotnie więcej mocy.

Czyli: 1W - 4W - 16W - 64W - 256W itd.

Podsumowując: zwiększając moc radiotelefonu z 4W do 40W nie będziemy 10 razy dalej/głośniej nadawać, sygnał wzrośnie o ok. 2S.

Gwarancji nie podlegają tranzystory końcowe mocy.

Specyfikacja:

• Zasilanie: 12-14V DC
• Pobór prądu podczas nadawania: do 20A
• Zakres pracy: 3-30MHz * / 25-30MHz
• Obsługiwane emisje: AM/FM/SSB/CW
• Maksymalna moc doprowadzona AM/FM (Input Power): 1-5W
• Maksymalna moc doprowadzona SSB (Input Power): 2-10W
• Moc wyjściowa dla modulacji AM/FM (Output Power): do 150W
• Moc wyjściowa dla modulacji SSB/CW (Output Power): do 300W PEP
• Złącza antenowe: SO-239
• Bezpiecznik: 2x12A
• Przedwzmacniacz 25dB
• Wymiary: 109 x 225 x 35mm
• Waga: ok. 600g

* do zastosowań radioamatorskich w zakresie 3-30MHz producent zaleca stosowanie wzmacniaczy KL405/KL505

Kolor obudowy oraz przycisków zależy od dostawy - może się różnić od zdjęć.

Zawartość przesyłki ze sklepu Konektor:

• RM KL300P wzmacniacz mocy
