Кабели комплект проводов для Android радио Plug 16

Комплект подключения для Android 7, 9 и радио 10,1 дюйма_____________________________________________________

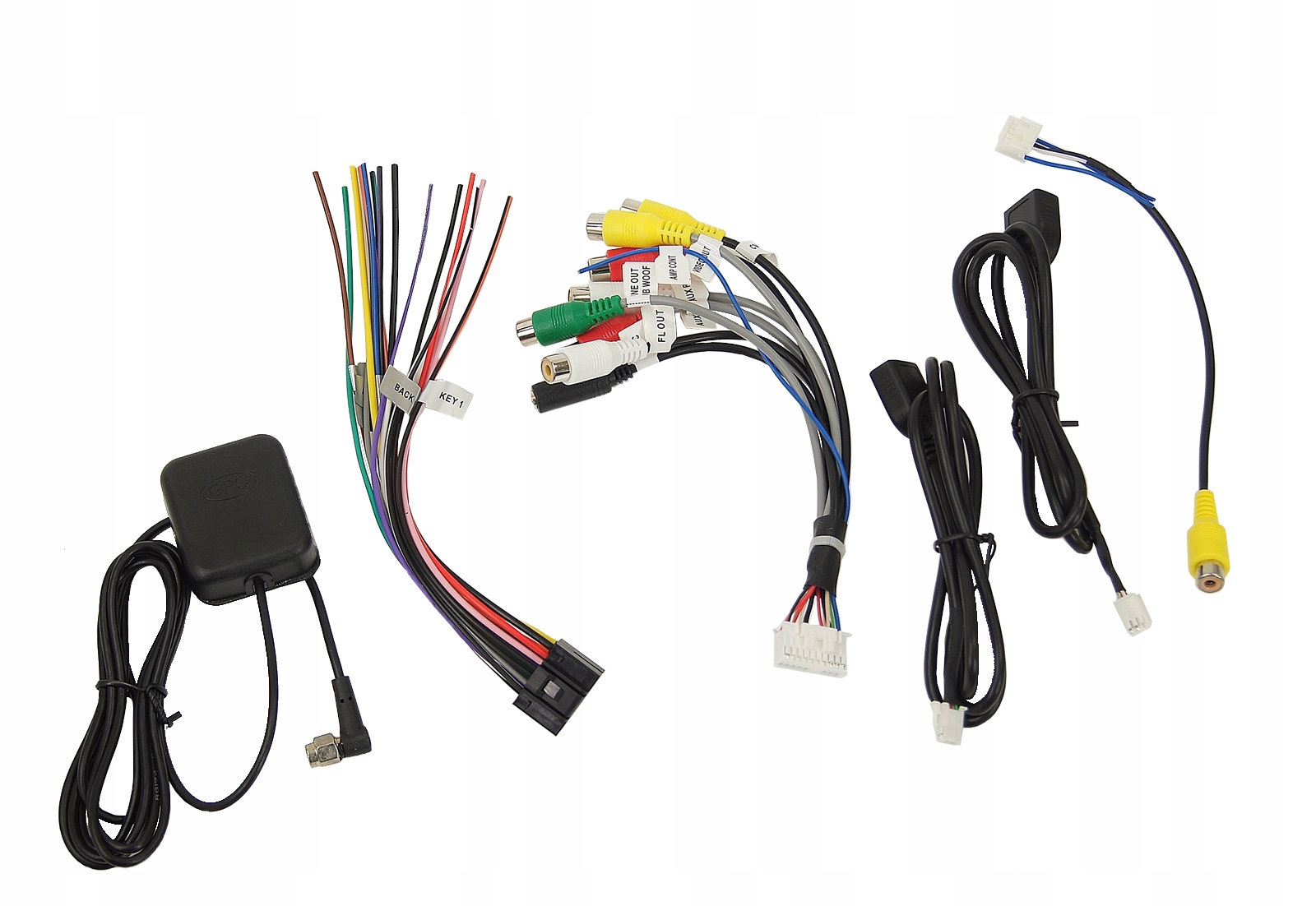

W в комплекте:Главная вилка-16pin-провода

• Аудио разъем с входом на внешний микрофон Jack
• 2x кабель под USB
• Кабель камеры заднего вида с антеннами bluetooth и wi-fi
• Антенна GPS

_______________________________________________________

Перед подключением пожалуйста, проверьте pinologi в проигрывателе.

Основные провода описаны, но стоит рассмотреть, потому что не каждое радио может иметь такой же путь подключения, хотя вилка будет соответствовать.

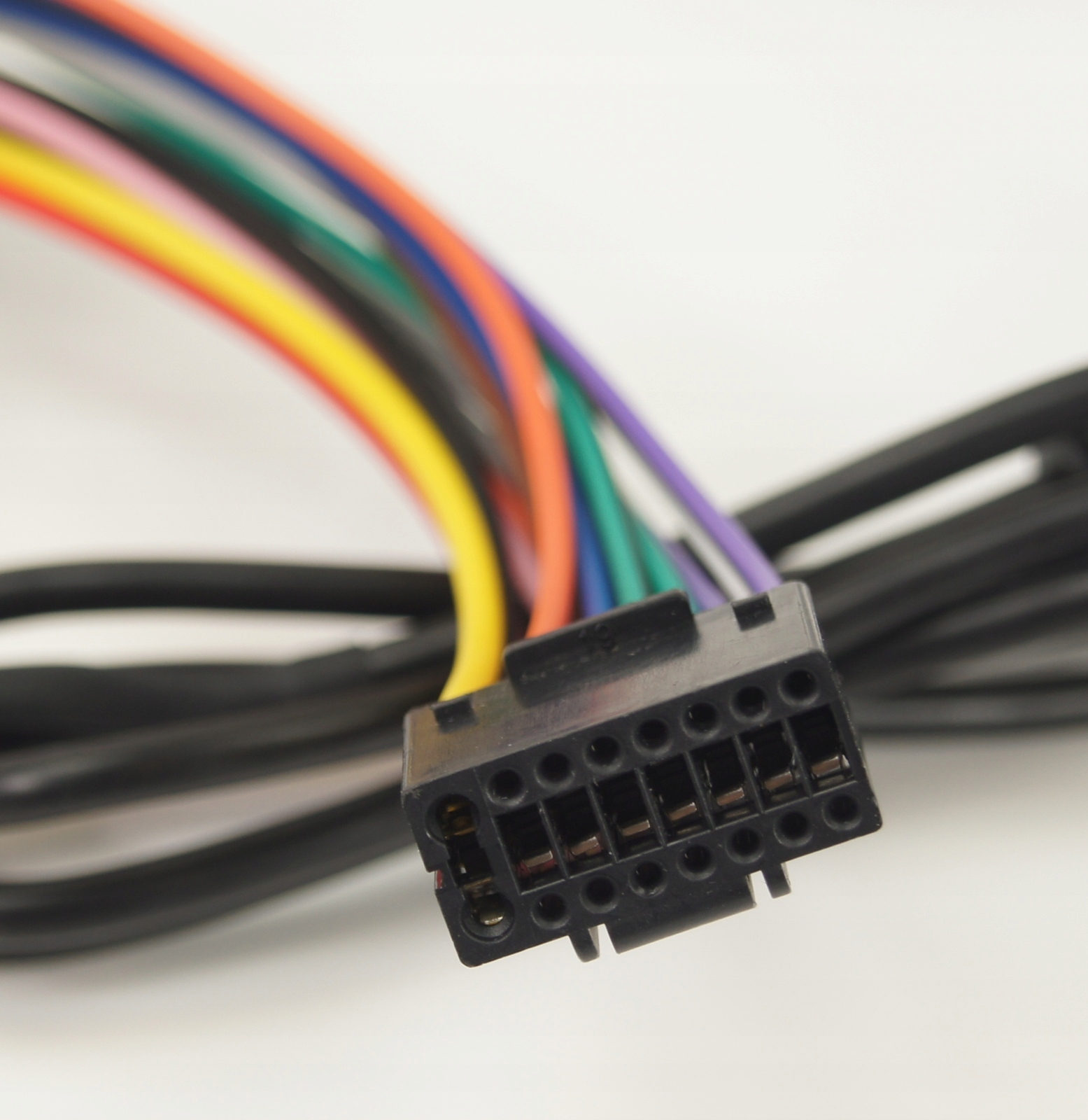

Основной разъем имеет:кабель

1. красный: "плюс" после зажигания
2. желтый провод:" плюс " постоянный
3. черный провод: земля "минус"
4. динамик правый передний
5. динамик правый передний
6. динамик правый задняя часть
7. динамик правый задний
8. динамик левый задний
9. динамик левый задний
10. динамик левый передний
11. динамик левый передний
12. кабель камеры заднего вида
13. кабель подсветки ключи
14. кабель питания антенны (усилителя)
15. кабель управления рулевым колесом 1
16. провод управления рулевого колеса 2

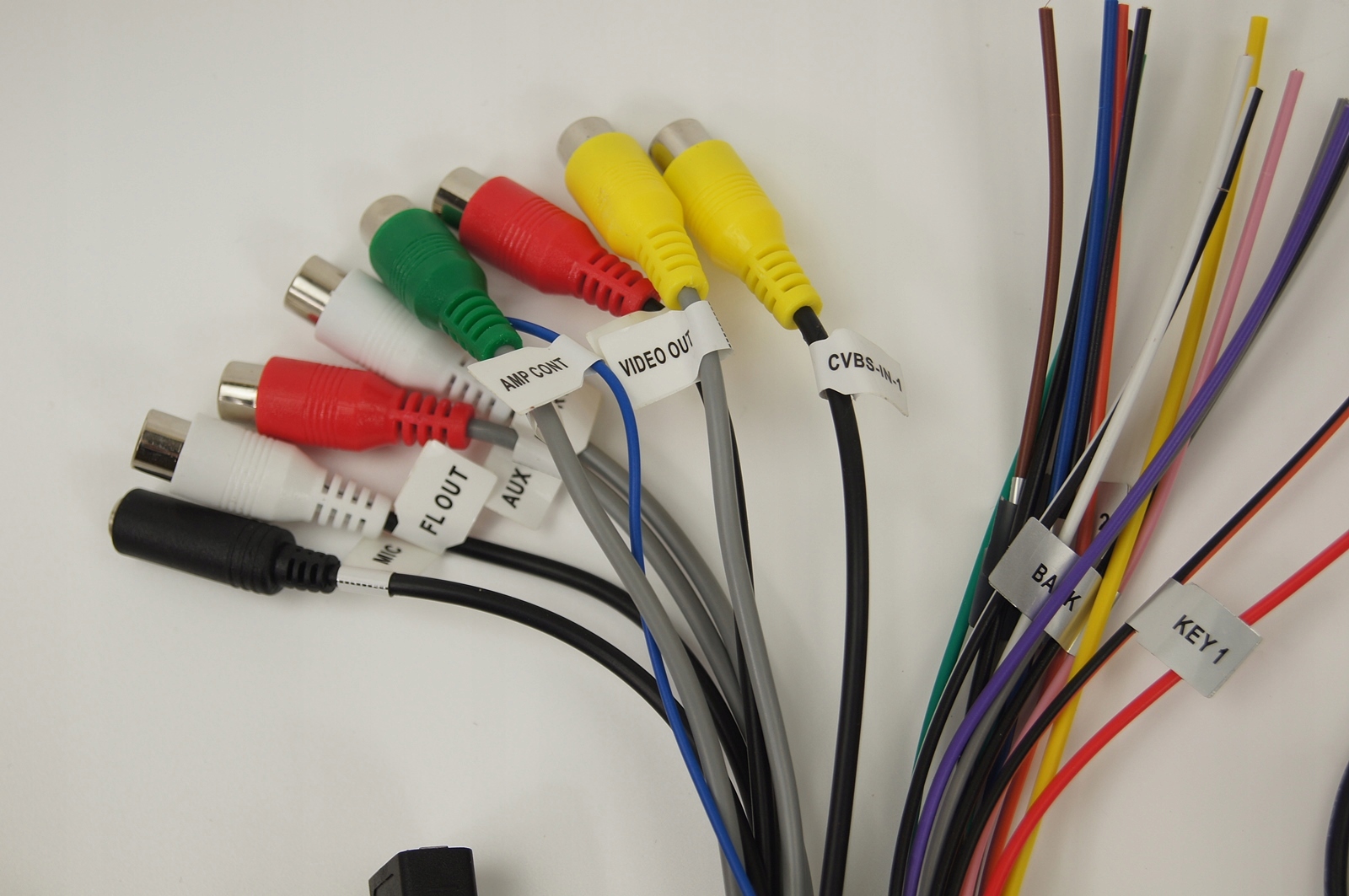

Вилка с разъемами chinchДополнительный микрофон на проводе

1. ДЖЕК
2. Выход на монитор
3. Выход на minitor 2
4. Усилитель канала правый
5. Усилитель левый канал
6. Устройство AUX
7. и т.д.
