Компенсатор для фотоэлектрической установки 10 кВт

Czemu kompensator do instalacji fotowoltaicznej?

Instalacja fotowoltaiczna w zakładzie czy w domu poza prądem generuje również moc bierną.

Energia bierna przy fotowoltaice pojawia się najczęściej wskutek pracy inwertera, czyli falownika do fotowoltaiki. Jego kluczowym zadaniem jest wszak zamiana energii stałej w energię zmienną - generuje on więc energię bierną indukcyjną.

Dodatkowo jeśli posiada w instalacji i użytkujesz:

• zasilacze
• oświetlenie LED
• piece indukcyjne
• silniki o dużej mocy
• wiertarki
• odkurzacze
• miksery itp.

To twój nowy licznik dwukierunkowy zarejestruje dodatkowe obciążenie sieci przesyłowych i w rezultacie nadwyżkę energii biernej.

Opłata za moc bierną pojawia się na rachunku za prąd, gdy:

1. Wprowadzisz do sieci jakąkolwiek energię bierną pojemnościową (np. wskutek korzystania z oświetlenia LED),
2. Pobierzesz więcej niż 0,4 kVar energii biernej indukcyjnej na każde 100 kWh energii biernej czynnej

ПРИНЦИП РАБОТЫ

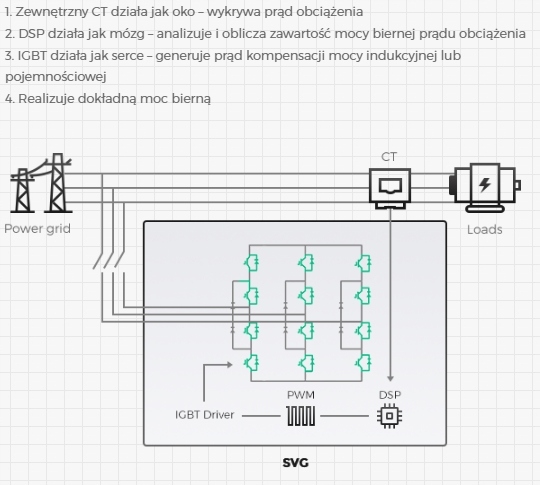

Активный компенсатор генерирует в сеть управляемый компенсационный ток через используемые транзисторы. На основе измерения

ценности и характер реактивной силы он генерирует сигнал с соответствующим углом сдвиг тока относительно напряжения, чтобы он отвечал

величина мощности, которую он должен компенсировать. Оборудование, оснащенное функцией фильтрации гармоники действуют аналогично компенсатору

активные, однако, генерируют сигналы о более высокие частоты, соответствующие частотам происходящих гармоник. Сигнал

генерируется в случае гармонической фильтрации находится в противоположной фазе к сигналу измеренных гармоник, чтобы оба сигнала были отменены

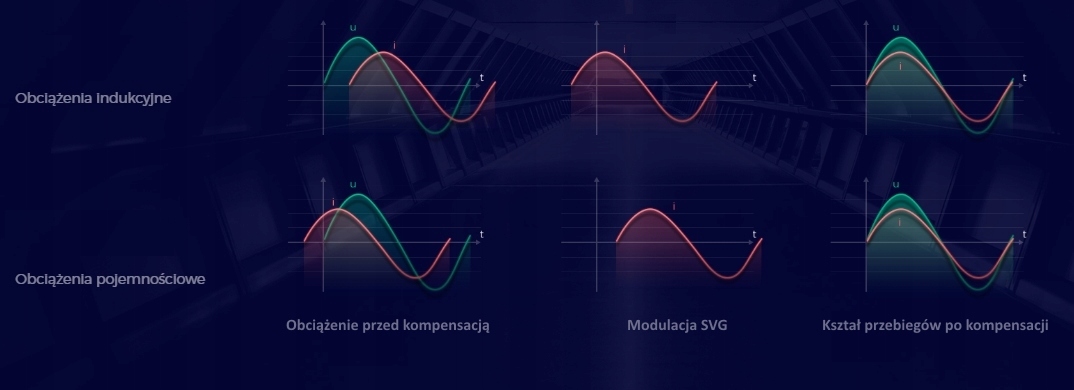

в месте подключения фильтра. Генерируемый ток через компенсатор приводит к улучшению коэффициента мощности, снижению уровня

гармоник в токе, уменьшение тока в нейтральном проводе и позволяет симметричность нагрузки.

Строительство копенсатора

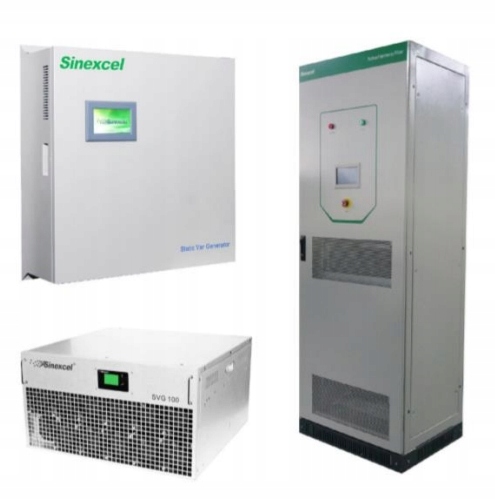

Przedmiotem sprzedaży jest kompensatoer SVG15 marki sinexcel.

Parametry:

• moc znamionowa: 15 kVar
• prąd znamionowy (A): 27.15
• napięcie znamionowe: 400V
• sposób montażu: naścienny
• Waga (kg): 21
• wymiary: 500×560×190
• kompensacja harmonicznych: nie
• Symetryzacja obciążenia: tak
• wyświetlacz: tak
• WiFi: tak
• komunikacja ModBus: tak
• poziom hałasu: <65 dB
• Stopień ochrony: IP20/IP21
• typ pracy: 3P/4W
• Sprawność: >97%
• przekładniki: xx/5A

* Dobór odpowiedniego kompensatora powinien odbyć się na podstawie wykonanych pomiarów!

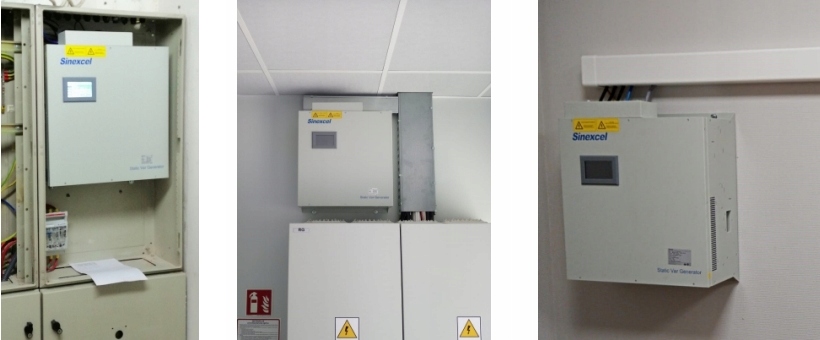

Примеры установок
