WIDEODOMOFON "BERNSTEIN" VDS-61RU

• Pamięć obrazów (100 zdjęć),
• czytnik breloków zbliżeniowych Unique 125 kHz (5 breloków użytkownika w zestawie),
• obsługa 2 wejść (furtka i brama),
• wbudowane gniazdo przycisku opuszczenia posesji w kasecie zewnętrznej,
• stałe podświetlenie wizytownika,
• menu w języku polskim.

Видеодомофон "Bernstein" VDS-61RU является идеальным решением для пользователей в поисках простых решений и высокого качества. Помимо стандартных функций связи с посетителя, просмотра окружения камеры и управления засовом на входе в собственность, видеодомофон позволяет поддерживать второй выход, например шлюз, автоматическую запись изображений после нажмите кнопку вызова посетителя, или возможность подключения кнопки покинуть собственность.

MONITOR "BERNSTEIN" VDM-61RU

⭐ Regulacja parametrów

Monitor wyposażony jest w pokrętła regulacyjne umożliwiające dostosowanie głośności rozmowy, jasności oraz nasycenia obrazu.

⭐ Wybór melodii dzwonka

Używając przycisku znajdującego się nad pokrętłami, użytkownik może wybrać 1 z 16 dostępnych melodii gongu, a przesuwając przełącznik — zmienić jej głośność.

⭐ Pamięć obrazów

Dodatkowo monitor wyposażono w pamięć mogącą pomieścić do 100 zdjęć.

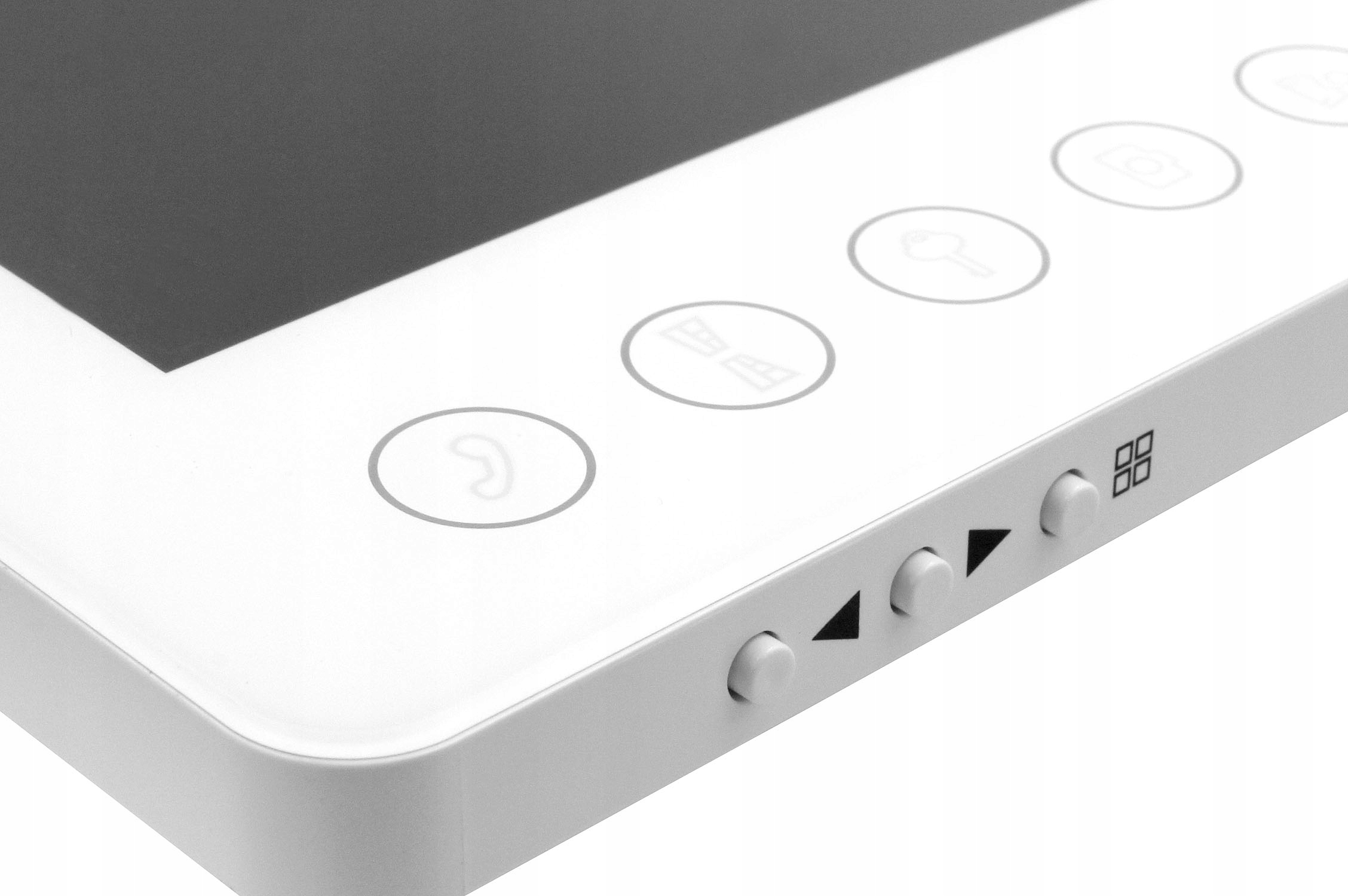

⭐ Podświetlane przyciski

Podświetlane, dotykowe przyciski funkcyjne znajdujące się na przednim panelu umożliwiają szybkie odebranie rozmowy, otwarcie furtki i bramy czy szybkie wykonanie zdjęcia osobie stojącej przed płotem.

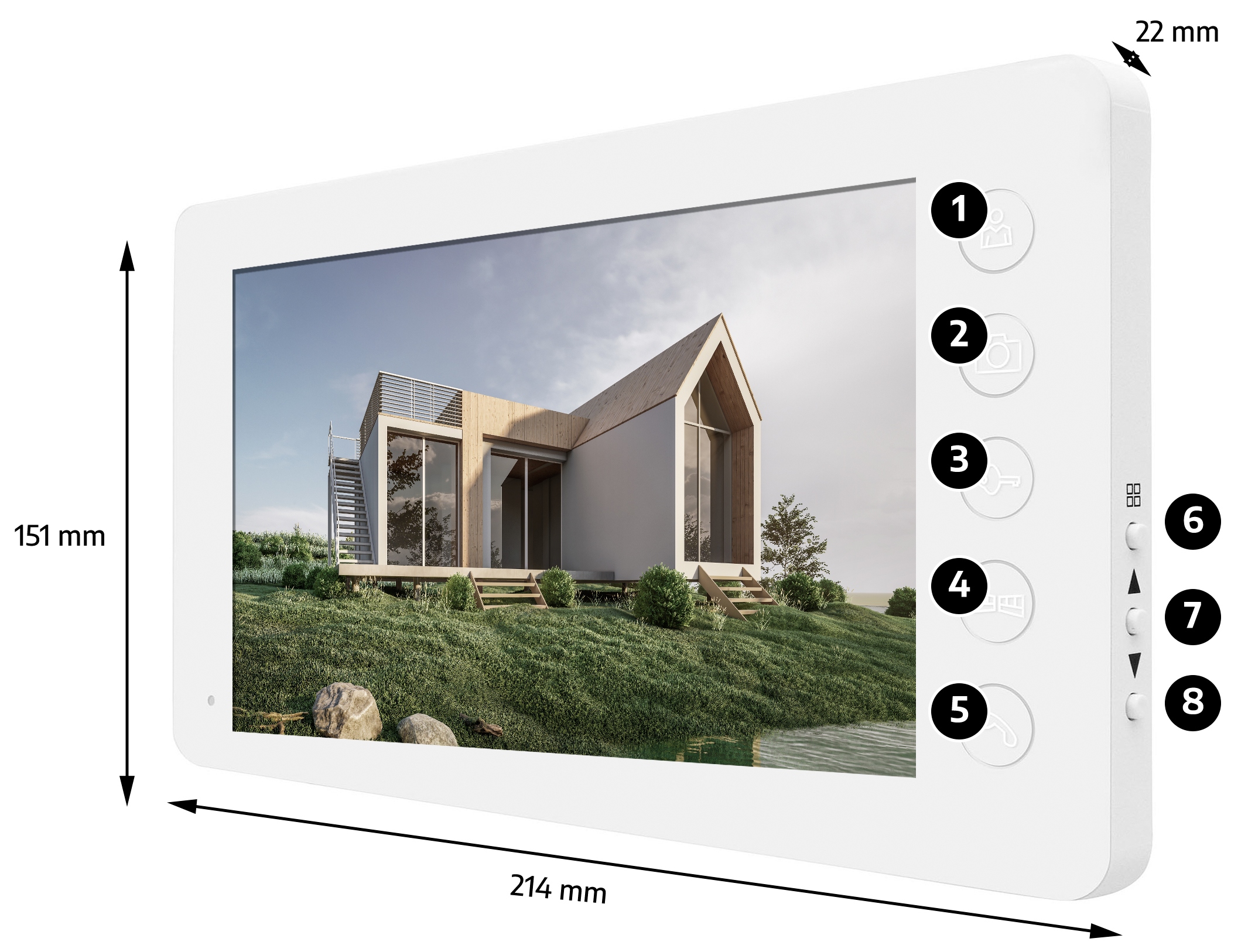

⭐ Opis funkcji

1. Podgląd
2. Wykonywanie zdjęcia
3. Zwalnianie rygla (otwieranie furtki)
4. Sterowanie napędem bramy
5. Prowadzenie rozmowy
6. Menu
7. Nawigacja (przewijanie w górę)
8. Nawigacja (przewijanie w dół)

⭐ Obsługa 2 wejść na posesję

A. Otwieranie furtki i bramy z pozycji monitora.

B. Otwieranie furtki z pozycji kasety zewnętrznej za pomocą breloka.

⭐ Specyfikacja techniczna

• Napięcie wyjściowe dla rygla elektromagnetycznego: 12 V DC
• Pobór mocy monitora - czuwanie / praca: 2 W / 7 W
• Wielkość ekranu monitora: 7”
• Typ ekranu: Kolor TFT-LCD
• Rozdzielczość ekranu: 800 × 480 pikseli
• Ilość wyjść przekaźnikowych: 1
• Pamięć wewnętrzna obrazów: 100 zdjęć
• Ilość melodii gongu: 16
• Głośnomówiący: Tak
• Język menu: j.polski, j. angielski, j. niemiecki, j. rosyjski
• Temperaturowy zakres pracy monitora: 0ºC ~ +40ºC
• Wymiary monitora (W x SZ x G): 151 x 214 x 22 mm
• Waga netto monitora: 401 g

ПОРТАЛЬНАЯ СТАНЦИЯ" БЕРНШТЕЙН " VDC-60RU

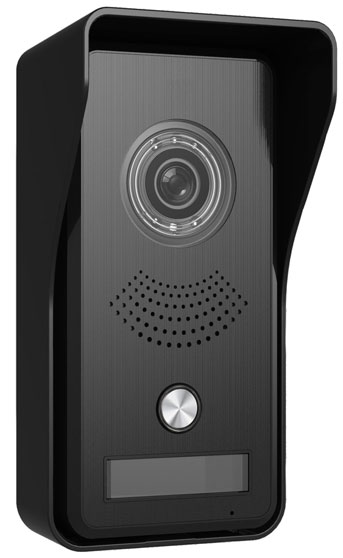

⭐ Wodoodporna kaseta zabezpieczona daszkiem

Kaseta zewnętrzna wykonana jest z tworzywa sztucznego, odpornego na opady atmosferyczne (IP44) dodatkowo zabezpieczona daszkiem.

⭐ Podświetlenie nocne z czujnikiem zmierzchu

Dodatkowo kaseta  posiada oświetlenie nocne w postaci 5 białych diod LED, stałe podświetlenie przycisku wywołania oraz czujnik zmierzchowy aktywujący automatycznie diody przy niedostatecznym oświetleniu.

⭐ Podświetlany wizytownik

Urządzenie wyposażone jest w stałe podświetlenie wizytownika dzięki czemu widoczne jest również w nocy.

⭐ Czytnik breloków zbliżeniowych

Do zestawu dołącznych jest 7 breloków pracujących w standardzie Unique 125 kHz. Dla Państwa wygody zostały one oznaczone kolorami:

• 1x zielony - brelok do programowania - dodawania
• 1x czerwony - brelok do programowania - usuwania
• 5x niebieski - breloki użytkownika

Zdjęcie breloków jest poglądowe. Breloki dołączone do zestawu mogą nieznacznie różnić się od tych na zdjęciu.

⭐ Specyfikacja techniczna

• Napięcie wyjściowe dla rygla elektromagnetycznego: 12 V DC
• Pobór mocy kasety zewnętrznej (czuwanie / praca): 1,2 W / 3 W
• Rozdzielczość obrazu: 700 TVL
• Kąt widzenia kamery w poziomie: 46º
• Typ przetwornika kamery: Kolor 1/4'' CMOS
• Czas aktywacji rygla: 3 s
• Materiał obudowy: Stop aluminium, tworzywo sztuczne
• Ilość wyjść przekaźnikowych: 1
• Sposób montażu kasety zewn.: Natynkowy
• Oświetlenie nocne: 5 diod LED (światło białe) z cz. zmierzchowym
• Czytnik zbliżeniowy: Tak
• Daszek ochronny: Tak
• Współczynnik ochrony: IP44
• Temperaturowy zakres pracy kasety: -15ºC ~ +50ºC
• Wymiary kasety zewn. (W x SZ x G): 157 x 82 x 62 mm
• Waga netto kasety: 225 g

⭐ Zawartość zestawu

• 1x - Monitor z ramką montażową
• 1x - Kaseta zewnętrzna z daszkiem
• 2x - Adapter sieciowy 12 V DC
• 5x - Brelok zbliżeniowy użytkownika
• 2x - Brelok do programowania
• 2x - Komplet kołków montażowych
• 1x - Instrukcja obsługi w j. polskim

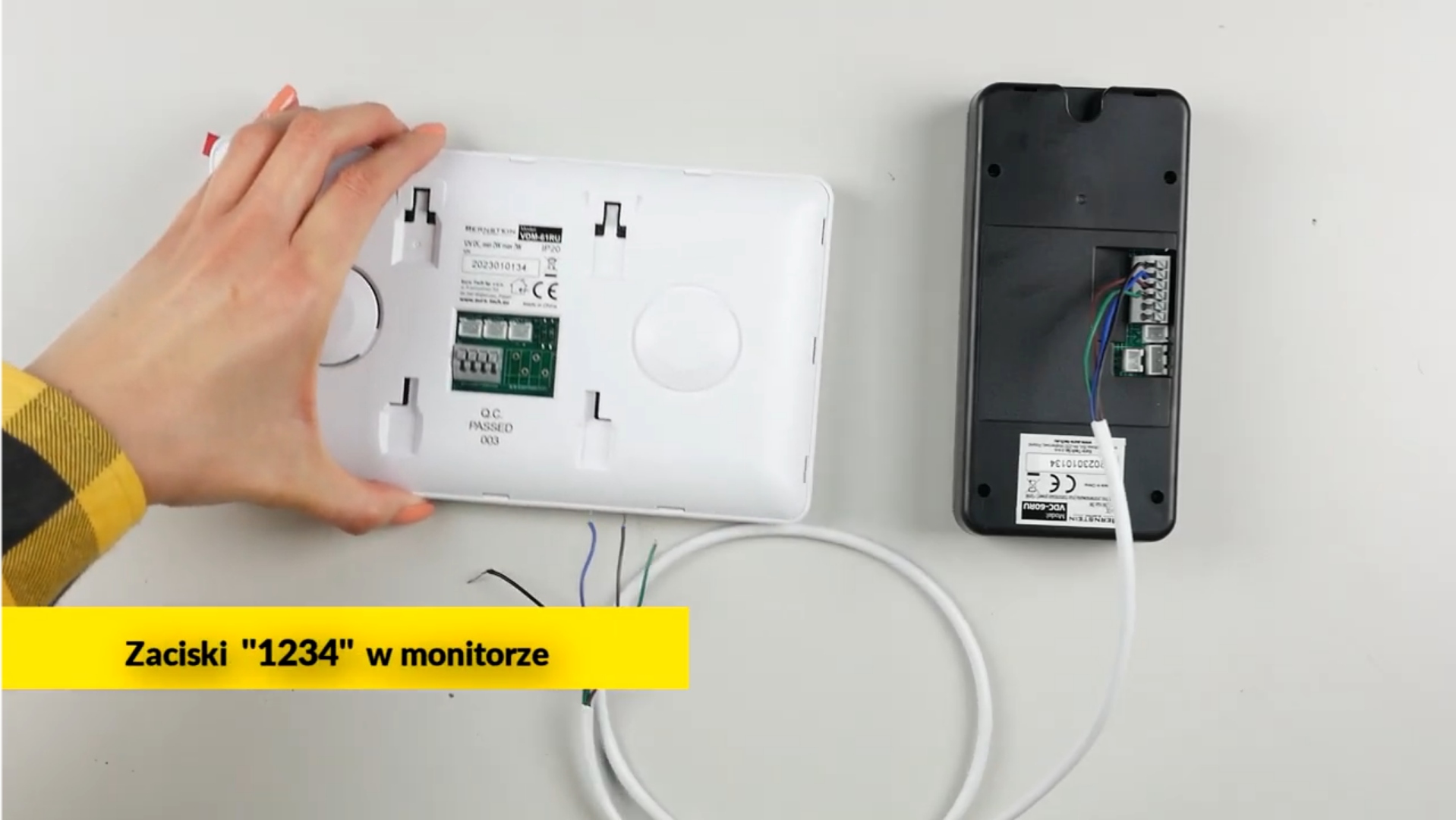

⭐ Wideoinstrukcja podłączenia

Instrukcja pokazuje jak podłączyć monitor z kasetą zewnętrzną oraz zawiera informacje o podłączeniu elektrozaczepu i przycisku opuszczenia posesji.

link: https://www.youtube.com/watch?v=Y8ibPXZEtzk

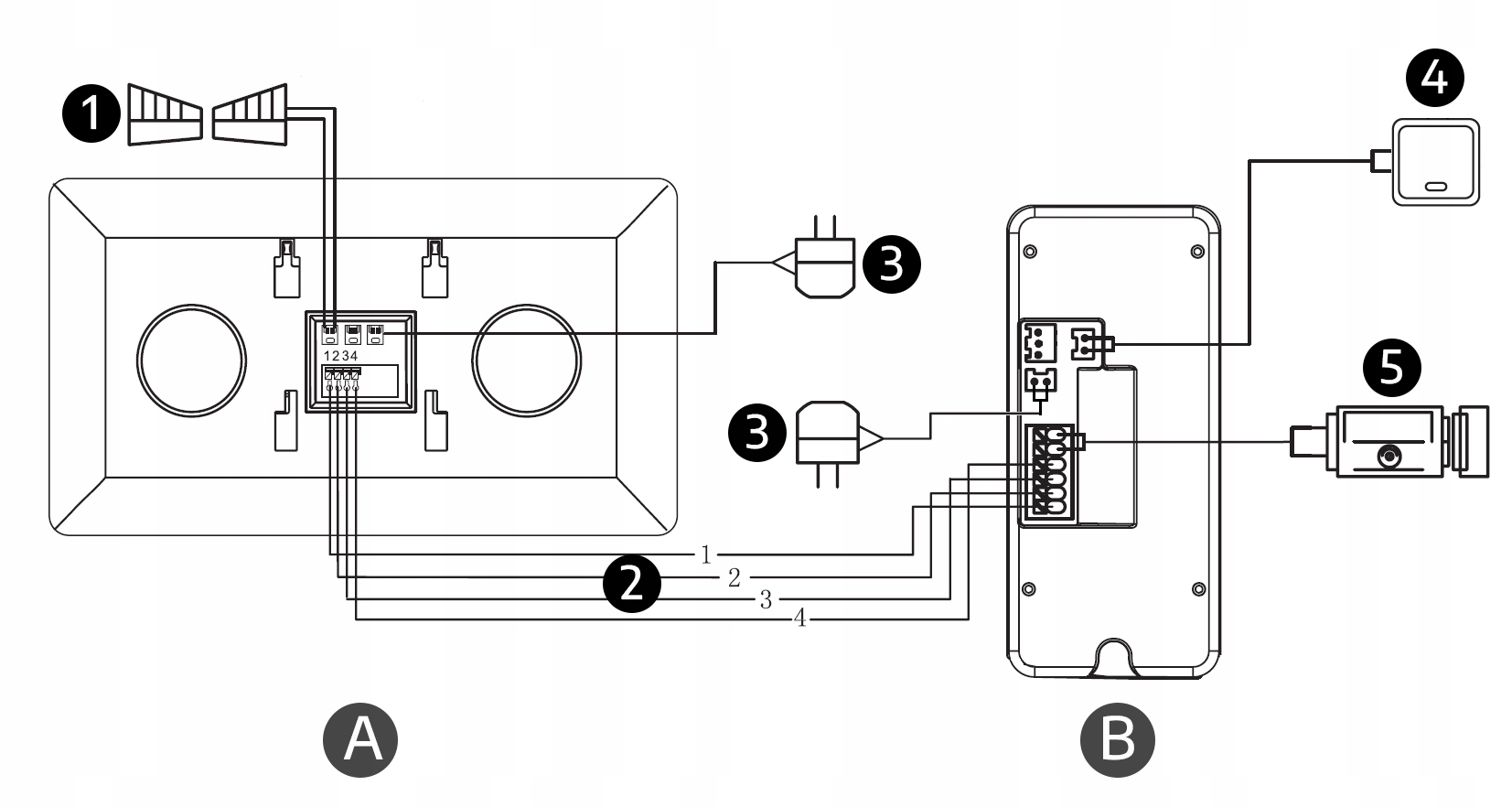

⭐ Schemat połączeń elektrycznych

Legenda

A. Monitor B. Kaseta zewnętrzna

1. Automat bramy
2. Połączenie 4-żyłowe
3. Adapter zasilający DC 12V
4. Przycisk opuszczenia posesji
5. Elektrozaczep

⭐ NAJCZĘŚCIEJ ZADAWANE PYTANIA

1. Jaki przewód muszę zastosować do połączenia monitora z panelem zewnętrznym?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m - zalecany przewód XzTKMXpw 4x2 x0,5mm2
• do 50m - zalecany przewód XzTKMXpw 4x2 x0,8mm2

2. Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z ryglem (elektrozaczepem)?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2

3. Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik woodoporności IP44, dzięki czemu może być narażone na czynniki atmosferyczne.

4. Czy mogę dokupić dodatkowe pastylki / breloki i karty?

Do urządzenia można dodać dodatkowe breloki i karty. Aktywacja kolejnych breloków i kart jest bardzo prosta. Wykorzystujemy do tego breloki programujące: ADD (dodawanie), DELETE (usuwanie).

5. Czy mogę zastosować zasilacz na szynę DIN?

Tak, zalecany zasilacz powinien charakteryzować się napięciem DC 12V oraz mocą nie mniejsza niż 2,5A.

6. Czy elektrozaczep wymaga dodatkowego zasilania?

Nie, ponieważ dodatkowo zasilamy kasetę zewnętrzną (zasilanie rygla jest z kasety zewnętrznej).

7. Jaki elektrozaczep powinien zostać zastosowany do tego zestawu wideodomofonu?

Zestaw prawidłowo działa z elektrozaczepem niskoprądowym, symetryczny, uniwersalny, bez pamięci. Np. RE-31G2, RE-32G2.
