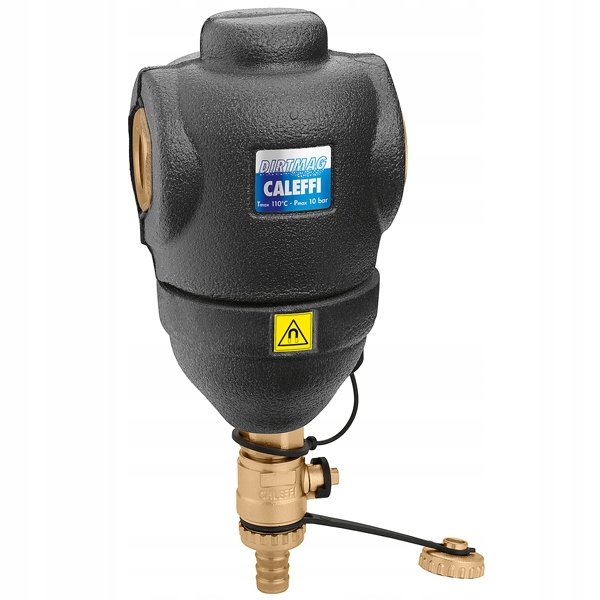

Caleffi DIRTMAG® - Separator zanieczyszczeń z magnesem wykonany z mosiądzu 1" GW

Opis:

• Separator zanieczyszczeń z magnesem.
• Wykonany z mosiądzu.
• Przyłącza z gwintem wewnętrznym.
• Zawór spustowy z króćcem do węża.
• Przyłącze górne z zaślepką.
• Izolowany.
• Maks. ciśnienie pracy: 10 bar.
• Zakres temperatury pracy: 0÷110 °C.
• Wielkość separowanych cząstek do 5 µm.

Funkcja

Urządzenia tego typu oddzielają zanieczyszczenia w zamkniętych instalacjach centralnego ogrzewania, głównie cząstki piasku i rdzy. Zanieczyszczenia gromadzone są w komorze o dużej pojemności, co zmniejsza częstotliwość czyszczenia, ich usunięcie może być przeprowadzone podczas normalnej pracy instalacji. Wersja z magnesem przeznaczona jest do oddzielenia związków ferromagnetycznych z instalacji.

Urządzenie jest zdolne do usuwania nawet najmniejszych cząstek, przy tym nie powoduje wysokich strat ciśnienia w instalacji. Urządzenia mogą być stosowane w instalacjach grzewczych i chłodniczych.

Zasada działania

Zasada działania separatora zanieczyszczeń opiera się na połączeniu wielu zjawisk fizycznych.

Wewnętrzny element (1) składa się z szeregu siatkowych powierzchni. Zanieczyszczenia zderzając się z powierzchnię elementu wewnętrznego są separowane z wody i opadają do dolnej części korpusu (2), gdzie są gromadzone. Duża objętość wewnętrzna urządzenia powoduje zmniejszenie prędkości przepływającej wody, co wspomaga separację zanieczyszczeń.

Usuwanie zgromadzonych zanieczyszczeń można przeprowadzić przy normalnej pracy instalacji, w tym celu należy otworzyć zawór (3) znajdujący się w dolnej części urządzenia. Kierunek przepływu nie ma wpływu na prawidłową pracę separatora zanieczyszczeń
