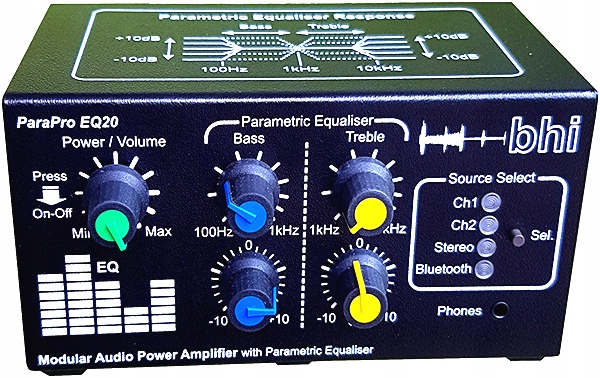

BHI ParaPro EQ20 DSP

technologia cyfrowej obróbki sygnału, możliwość podłączenia własnych głośników

BHI ParaPro EQ20-DSP:

• modułowy wzmacniacz mocy o mocy 20W z equalizerem (korektorem parametrycznym)
• najnowsza technologia podwójnego kanału DSP z redukcją szumów
• oddzielne liniowe wejścia mono i stereo, gniazda słuchawkowe i głośnikowe - możliwość podłączenia własnego zestawu głośnikowego.

Zasada działania układu Digital Signal Processing:

Odebranie sygnału analogowego.

Cyfrowa obróbka sygnału (np. eliminacja szumów tła, podbicie sygnału użytecznego).

Przekazanie obrobionego sygnału w formie analogowej na głośnik.

Prezentacja na YouTube:

https://www.youtube.com/watch?v=EQn-BlCE4VU

Korektor parametryczny (equalizer) pozwala wybrać dowolnie określoną część zakresu częstotliwości i dostosować użytkownikowi dopasowanie dźwięku do własnych preferencji odsłuchowych.

EQ20-DSP wykorzystuje najnowszą technologię podwójnego kanału DSP, która może obsługiwać sygnały mono lub stereo i ma ulepszony algorytm tłumienia szumów, który zapewnia słuchaczowi lepszą jakość audio.

Przetworzone audio jest wyraźniejsze i bardziej zrozumiałe nawet przy słabych sygnałach i przy wyższych poziomach szumu tła.

BHI EQ20-DSP charakteryzuje się kompaktową obudową bardzo dobrej jakości z tworzywa ABS.

Oddzielne liniowe wejścia mono i stereo, gniazda słuchawkowe i głośnikowe, dzięki czemu można podłączyć własny zestaw głośnikowy.

BHI ParaPro EQ20-DSP oferuje dwa kanały parametryczne Bass i Treble.  Regulowana częstotliwość basowa od 100Hz do 1kHz, częstotliwość sopranowa w zakresie od 1kHz do 10kHz.

Używane razem zapewniają dwa pasma regulacji ± 10dB od 100 Hz do 10 kHz.

Filtr szumów DSP można zmieniać płynnie w zakresie od "off" (pominięcie DSP) aż do 40 dB tłumienia szumów.

Specyfikacja:

Zasilanie:

• Zakres napięcia (Vs): od 11 V do 15 V (zwykle 12 V lub 13,8 V)
• Pobór prądu: <0.2A bez obciążenia / ~ 1,2A przy 13,8 V dla wyjścia 10 W (5 W na kanał przy 8Ω)
• Zabezpieczenie przed odwrotną polaryzacją

Wejścia poziomu liniowego::

• Impedancja wejściowa: 20 kΩ
• Nominalny poziom wejściowy: 0,9 Vpk-pk
• Ostrzeżenie o przeciążeniu *: 1,2 Vpk-pk
• Maksymalny poziom wejściowy: 1,6 Vpk-pk
• Gniazdo 3,5mm stereo (kanał 1 i kanał 2)
• Gniazdo mono 3,5mm (kanał 1)
• Gniazdo mono 3,5mm (kanał 2)

Wyjścia audio:

Wyjścia słuchawkowe:

• Kompatybilny ze stereo lub mono
• Impedancja słuchawek: 8-32 Ω
• Moc wyjściowa słuchawek: 25 mW na kanał przy 32 Ω

Wyjścia głośnikowe:

• Kanał 1 i Kanał 2
• Impedancja:> 4 Ω
• Maks. Moc wyjściowa: 10 W na kanał (Vs = 15,0 V, R = 8Ω)
• 8 W na kanał (Vs = 13,8V, R = 8Ω)
• 6 W na kanał (Vs = 12,0 V, R = 8Ω)
• Wyjścia przez gniazda phono (RCA) i gniazda 4 mm

Sterowanie dźwiękiem:

• Głośność: analogowy (odczyt cyfrowy), zakres regulacji 64dB
• Filtr szumów DSP: 9 poziomów (w tym Off)
• Parametryczny typ filtra: dwukanałowy, dwukanałowy 2.-rzędowy
• Bi-Quad IIR
• Częstotliwość parametryczna basów: 100 Hz do 1 kHz
• Bass Cut / Boost: od -10 dB do + 10 dB
• Częstotliwość parametryczna wysokich tonów: od 1 kHz do 10 kHz
• Treble Cut / Boost: od -10 dB do + 10 dB

Wybór kanału:

Możliwość przełączania między następującymi 4 opcjami za pomocą przycisku:

A. Channel 1 to both left and right outputs.

B. Channel 2 to both left and right outputs.

C. Channel 1 to left output and channel 2 to right output.

Wydajność audio:

Ogólne:

Rozdzielczość audio: 24 bity Linear PCM na kanał

Częstotliwość próbkowania audio: 48 kHz (wyłączenie redukcji szumów DSP)

16 kHz (wyłączenie szumów DSP)

Wyjścia głośnikowe

Tryb: Class-D BTL

Częstotliwość PWM: 384 kHz ± 2%

Maksymalna moc znamionowa: moc sinusoidalna 10 W na kanał do 8 Ohmów

Całkowite zniekształcenie harmoniczne: 0,13% (Vs = 15,0 V, PO = 1 W, f = 1 kHz)

10% (Vs = 15.0 V, PO = 10 W, f = 1 kHz)

Stosunek sygnału do szumu: 90dB

Przesłuch (Ch1 / Ch2): -60dB (Vs = 13.8V, Vin = 0.9Vpk-pk, PO = 1W, f = 1 kHz)

Zakres częstotliwości (do -3 dB): 18 Hz do 22 kHz (wyłączenie redukcji szumów DSP)

300 Hz do 5 kHz (wyłączenie szumów DSP)

Wyjście słuchawkowe

Moc maksymalna: moc sinusoidy 25mW do 32 Ω

Całkowite zniekształcenie harmoniczne: 0,2% (PO = 10 mW, f = 1 kHz)

1% (PO = 25 mW, f = 1 kHz)

Stosunek sygnału do szumu: 90dB

Przesłuch (Ch1 / Ch2): -60dB (Vin = 0.9Vpk-pk, PO = 10mW, f = 1 kHz)

Zakres częstotliwości (do -3 dB): 18 Hz do 22 kHz (wyłączenie redukcji szumów DSP)

300 Hz do 5 kHz (wyłączenie szumów DSP)

Zawartość przesyłki ze sklepu Konektor:

• BHI ParaPro EQ20-DSP
• ALD-007 - kabel 1,2 m długości z wtykami jack stereo 3,5 mm - jack 3,5 mm
• 2szt. ALD-001 - kabel 1,2 m długości z wtykami jack mono 3,5 mm - jack mono 3,5 mm
• wtyki bananowe 2 x 4 mm - 2 czerwone wtyki bananowe z zaciskami śrubowymi do podłączenia głośników
• wtyki bananowe 2 x 4 mm - 2 x czarne wtyki bananowe z zaciskami śrubowymi do podłączenia głośników
• 1030-FPL - przewód zasilający DC
• 2szt. ADP-P004 - adapter wtyku gniazdo 3,5 mm mono - wtyk RCI
• krótki przewodnik użytkownika (w jęz. angielskim)
