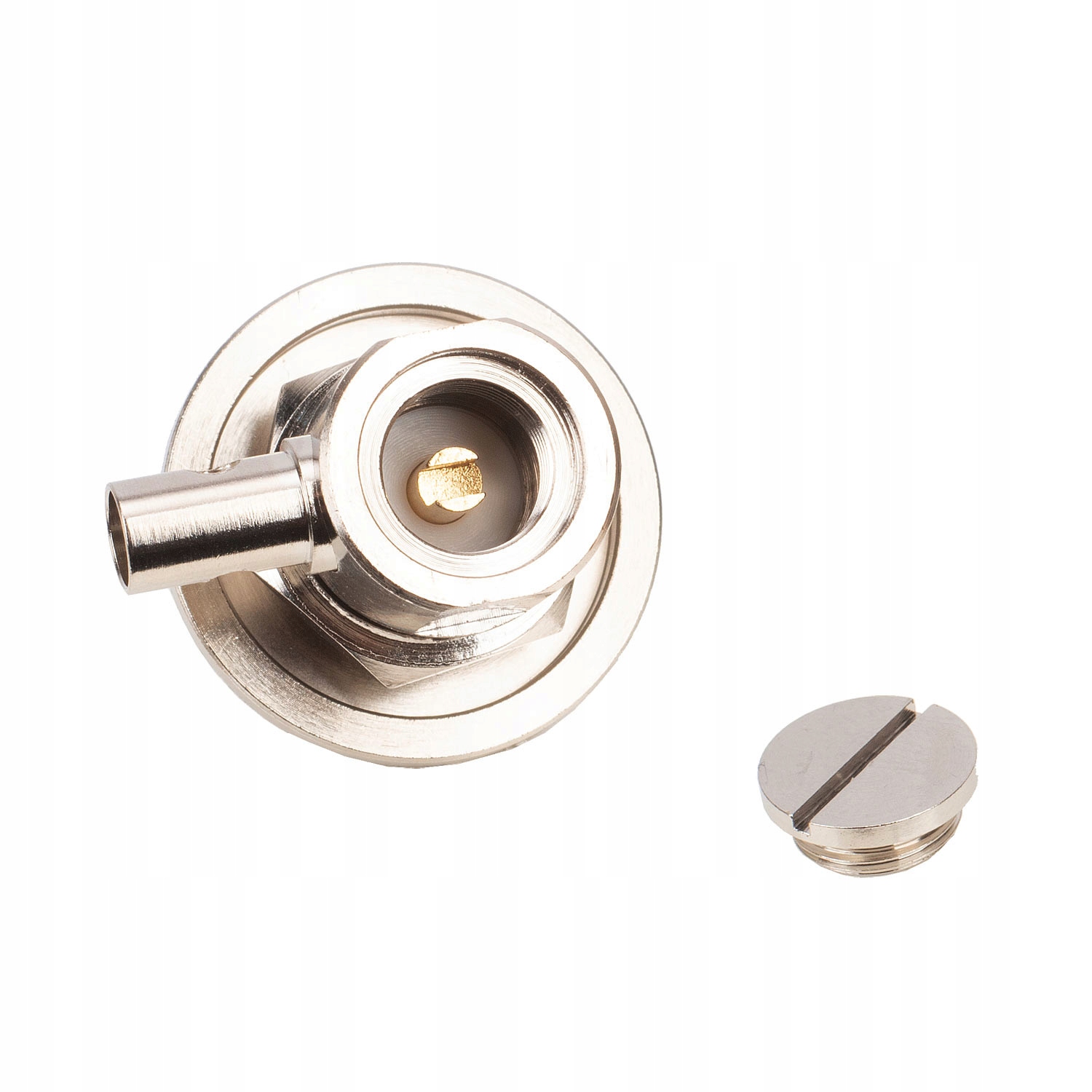

Radiora M-770

stopka montażowa typu M na płytki montaż 12mm np. do anten 770

*** WYPRZEDAŻ - ILOŚĆ OGRANICZONA ***

Radiora M-770 - główka antenowa pod antenę ze złączem M (nie jest to złącze PL) - np. do popularnych anten dualband VHF/UHF z serii "770".

Przeznaczona do montażu w karoserii, uchwytach klapowych, relingowych, rynienkowych itd.

Bardzo płytki montaż - głębokość mocowania tylko 12mm.

Przykładowo dla głowic z popularnym wtykiem LC-27 głębokość montażowa wynosi >40mm.

Głowica M pasuje do popularnych anten azjatyckich (np. Diamond, Komunica, D-Original, Nagoya itp.).

Uchwyt typu M nie pasuje do anten CB (do anten CB potrzebna głowica ze złączem PL).

Antena VHF-UHF Radiora NR-770-R zamontowana na głowicy z oferty:

Przykładowa lista popularnych anten ze złączem M:

• Radiora NR-770-S
• Radiora NR-770-R
• Radiora NR-770-H
• Komunica 770 R
• Komunica 770 H
• Komunica 770 HB
• Diamond NR 770 H
• Diamond NR 770 R
• Komunica SG 7000
• Komunica SG 7500
• Komunica SG 7900

Instalacja Radiora M-770

Stopka nie jest wyposażona w przewód. Przewód lutuje się bezpośrednio do stopki, bez użycia dodatkowych złącz.

Wymagany otwór montażowy fi 16mm.

W zestawie z głowicą jest duży pierścień fi 30mm (z możliwością dokręcenia kluczem) oraz zakrętka sześciokątna. Przy montażu można użyć zarówno głowicy jak i zakrętki - można również zamontować głowicę bez pierścienia (jeśli montujemy głowicę np. w uchwycie z grubej blachy).

Do głowicy polecamy przewody RG-58, RF-5 oraz H-155 bardzo dobrej jakości:

• RG-58 SATEC
• RG-58 BITNER
• RF-5 SATEC
• H-155 BELDEN

Oprócz przewodu potrzebny jest także wtyk do radiostacji/odbiornika:

• UC-1 (PL-259) na RG-58, RF-5, H-155
• SMA na RG-58, SMA na RF-5, H-155
• gniazdo SMA na RG-58, H-155 (np. do Baofeng)
• N na RG-58, N na RF-5, H-155
• BNC na RG-58, BNC na RF-5, H-155

Przewód i wtyk możemy dodatkowo zabezpieczyć za pomocą odpowiedniej rury termokurczliwej 6/2 (z klejem).

Służymy pomocą przy dobraniu odpowiedniej anteny, okablowania, radia oraz innych akcesoriów.

Specyfikacja:

• typ złącza: M
• długość gwintu (części gwintowanej): 16mm
• głębokość montażu: 12mm
• średnica zewnętrzna: 30mm
• grubość pierścienia: 5mm
• otwór montażowy: 16mm
• montaż kabla: bezpośrednio, kąt 90 stopni
• produkcja: Chiny

Zawartość przesyłki ze sklepu Konektor:

• głowica Radiora M-770 typ M płytki montaż 12mm

Uwaga! Uchwyt typu M nie pasuje do anten CB (inny gwint).
