Elektrody NORMAL EP 3.2×450 mm Różowe SPAWMET

Elektrody spawalnicze różowe – dane techniczne:

• Otulina rutylowo-celulozowa
• Średnica 3,25mm
• Długość 450 mm
• Waga: 3 kg
• Prąd stosowania AC/DC- 90-130 A
• Zastosowanie: Niskowęglowe stale konstrukcyjne
• Klasyfikacja:

  EN ISO 2560-A – E 38 A RC 12,

  AWS A 5.1 – E 6013,

  DIN 1913 – E 43 22 R(C)3

• Zakres stosowania:

  Stale niskowęglowe – St0S do St4S, 08X, 08Y, 10X, 10Y,

  Blachy kotłowe – St36K,

  Rury – R, R35, K10

• Skład chemiczny(wartości typowe):

  C – 0,08 %

  Mn – 0,40 %

  Si – 0,30 %

• Właściwości mechaniczne (wartości typowe):

  – Re – > 380 [N/mm2]

  – Rm – 470 – 600 [N/mm2]

  – A5 – > 20 [%]

  – KV ISO-V +20℃ – > 47 [J]

• Pozycje spawania: Wszystkie z wyjątkiem pionowej z góry na dół
• Suszenie wtórne: Niekonieczne; w przypadku zawilgocenia suszyć: 100℃-110℃ / 1 godz.
• Bardzo dobre właściwości spawalnicze
• Minimalny odprysk
• Produkt polski – Lider spawalnictwa SPAWMET

Elektrody spawalnicze NORMAL EP 3.2×450 mm Rutylowo-Celulozowe Różowe SPAWMET

Elektrody spawalnicze NORMAL EP średnio otulone elektrody rutylowo-celulozowe powszechnie służą do spawania stali niskostopowych i niskowęglowych. W związku z tym, znajdują one zastosowanie w warsztacie jak i na montażu. Elektrody te zaleca się przede wszystkim do wykonywania łączeń elementów o małej i średniej grubości. Cechuje je także dobra spawalność i łatwousuwalny żużel. Ponadto dają one również możliwość spawania we wszystkich pozycjach z wyjątkiem pionowej z góry na dół. Warto też nadmienić, że posiadają dopuszczenie UDT. Elektrody NORMAL EP produkuje polska firma SPAWMET.

Marka SPAWMET istnieje na rynku polskim od 1995 roku i należy do firmy Lincoln Electric. Znajduje się ona w czołówce producentów materiałów spawalniczych w Polsce ze względu na swoje dotychczasowe doświadczenie, stałe doskonalenie technologii oraz nowoczesne metody zarządzania procesami produkcyjnymi. Dzięki temu cieszy się dużym powodzeniem wśród firm stosujących procesy spawalnicze.

Elektrody spawalnicze NORMAL EP Tabela Znamionowa

Nazwa elektrody

NORMAL EP SPAWMET

ITEM 200200320450

Rozmiar elektrody [mm]

3.2×450

Prąd spawania

AC/DC

Pozycja spawania

PA, PB, PC, PE, PF,

Oznaczenie elektrod klasa WG

ISO 2560-A : E 38 A RC 12

AWS A5.1 : E6013

Symbol Otuliny

RC

Otulina elektrody

Rutylowo-celulozowa

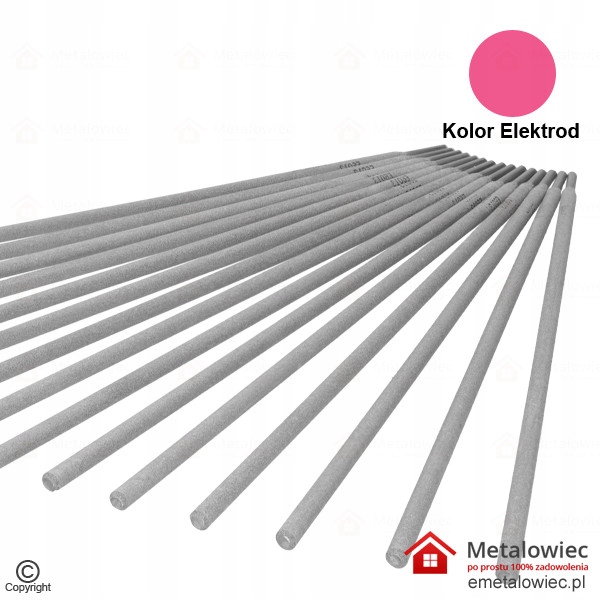

Kolory elektrod

Różowy

Opis elektrody i zastosowanie:

Elektroda Normal EP SPAWMET 3.2×450 mm Rutylowo – Celulozowa

Elektrodę stosuje się do spawania stali niskowęglowych i niskostopowych. Z tego powodu znajduje ona zastosowanie szczególnie w warunkach warsztatowych do spawania niskowęglowych stali konstrukcyjnych. Posiada też bardzo dobre własności spawalnicze oraz łatwousuwalny żużel.

Elektrody do spawania stali:

Stale niskowęglowe – St0S, St3S, St4S, 08X, 08Y, 10X, 10Y

Blachy kotłowe – St36K

Rury – R, R35, K10

Wyjaśnienie pojęć i symboli w tabeli znamionowej elektrod

Rozmiar, a dokładnie średnica elektrody

Średnica elektrody otulonej decyduje o kształcie ściegu spoiny, głębokości wtopienia i możliwości spawania w pozycjach przymusowych. Krótko mówiąc, średnicę elektrody wybiera się na podstawie grubości spawanego elementu, pozycji spawania i kolejności układania ściegów. Należy jednak pamiętać, że pozycja spawania stanowi najważniejszy czynnik decydujący o wyborze elektrody. Zatem średnica elektrody powinna być mniejsza niż grubość spawanego materiału. Z drugiej strony, z ekonomicznego punktu widzenia średnica elektrody powinna być jak największa, zwłaszcza do wykonywania warstw wypełniających.

AC/DC – Symbol ten stosowany w inżynierii elektrycznej symbolizuje obsługę dwóch typów zasilania.

AC – prąd przemienny

DC – prąd stały

Rodzaj i natężenie prądu spawania

Spawanie elektrodą otuloną może być wykonywane z użyciem prądu stałego z biegunowością ujemną, dodatnią lub prądem przemiennym. W związku z tym dobór rodzaju prądu i biegunowości zależą od rodzaju elektrody i producent elektrod umieszcza je na etykiecie opakowania i w katalogu. Oznacza to, że przy spawaniu prądem stałym biegunowość decyduje o szybkości stapiania elektrody, głębokości wtopienia, charakterze przenoszenia metalu w łuku oraz o rozkładzie ciepła w łuku elektrycznym.

Zatem głębokość wtopienia i prędkość stapiania zależy od natężenia prądu spawania. Reasumując, zbyt małe natężenie prądu może powodować brak przetopu i nieregularny kształt spoiny.

Pozycja Spawania:

PA – pozycja podolna,

PB – pozycja naboczna,

PC – pozycja naścienna,

PD – pozycja okapowa,

PE – pozycja pułapowa,

PF – pionowa z dołu do góry,

PG – pionowa z góry na dół

Oznaczenie elektrod klasa WG

EN ISO 2560-A : E 38 A RC 12

EN ISO 2560-A – Norma ISO

E – symbol elektrody otulonej do ręcznego spawania łukowego

35, 38, 42, 46, 50, 55, 62, 69, 79, 89 – (numery, które mogą występować) – Numer Symbolizujący wytrzymałość i wydłużenie stopiwa elektrod otulonych w klasyfikacji WG. Granica plastyczności i odporność materiału na złamanie przy uderzeniu.

A-(Litery i numery, które mogą występować) – Litery i numery symbolizujące wytrzymałość termiczną elektrod otulonych w klasyfikacji WG. Granica plastyczności i odporność materiału na złamanie przy uderzeniu w temperaturze.

Z-(brak wymagań ℃), A-(+20℃), 0-(0℃), 2-(-20℃), 3-(-30℃), 4-(-40℃), 5-(-50℃), 6-(-60℃),

RC – Symbol rodzaju otuliny elektrod.

12 – Symbolizuje rodzaj prądu. *(AC/DC) Zaleca się stosowanie według zaleceń producenta na etykiecie.

AWS – American Welding Society

Amerykańskie Stowarzyszenie Spawalnicze

(specyfikacja ta określa standardy klasyfikacji elektrod)

Symbol otuliny:

Rodzaje otulin:

A – otulina kwaśna

B – otulina zasadowa

C – celulozowa

R – rutylowa

RA – otulina rutylowo kwaśna

RB – otulina rutylowo zasadowa

RC – otulina rutylowo – celulozowa

RR – otulina rutylowa o dużej grubości

Otulina rutylowo-celulozowa (RC)

Elektrodę typu rutylowo-celulozowego stosuje się najczęściej ze wszystkich elektrod ze względu na jej uniwersalność. Najbardziej powszechnie używa się wersji z dużą ilością otuliny, która spełnia również najwyższe wymagania odnośnie estetyki spoin spawanych elementów. Z tego powodu tak często wykorzystuje się ją w mniejszych zakładach oraz warsztatach.

Zadania otuliny elektrody

Otulina elektrody posiada różnorodny skład chemiczny i różną grubość. Wpływa ona na skład chemiczny spoiny. Ma również duże znaczenie w zapewnieniu powstającemu połączeniu odpowiedniej jakości i wytrzymałości. Otulinę tworzą rozdrobnione różnorodne składniki mineralne i organiczne, żelazostopy oraz metale. Co więcej, dodawanie proszku żelaza pozwala na zwiększenie stopiwa. Ta jednorodna mieszanina spaja się ze sobą substancją wiążącą.

Otulina odpowiada za wytworzenie gazowej osłony łuku i ochrania przed dostępem powietrza atmosferycznego. Ułatwia też zainicjowanie łuku oraz stabilizowanie go podczas spawania, co zmniejsza rozpryski. Wprowadza również pierwiastki odtleniające i wiążące azot. Ponadto tworzy żużlową powłokę nad ciekłym jeziorkiem i krzepnącą spoiną, dzięki czemu zabezpiecza krzepnącą spoinę przed dostępem powietrza, co w konsekwencji opóźnia stygnięcie, a także wzbogaca skład chemiczny spoiny.

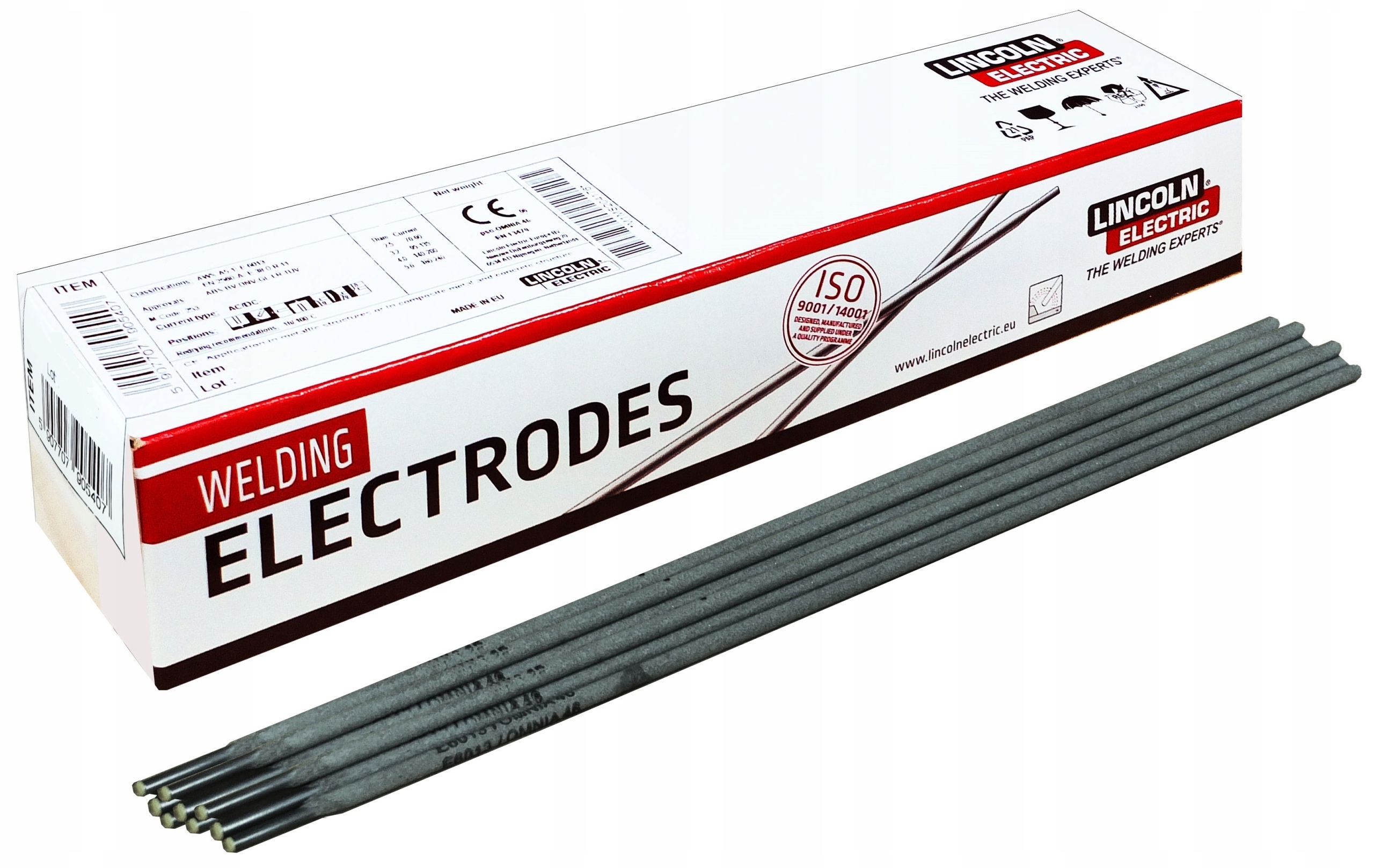

TA SAMA ELEKTRODA W NOWYM OPAKOWANIU!!!

Średniootulona elektroda rutylowo–celulozowa powszechnego zastosowania szczególnie w warunkach warsztatowych do spawania niskowęglowych stali konstrukcyjnych. Posiada dobre własności spawalnicze oraz łatwousuwalny żużel.
