Регулятор оборотов щеточного двигателя постоянного тока, тип DMS960-5A

• регулировка 0-100% напряжение
• программируемый soft start и мягкая остановка в течение 1-1,5 сек защищает двигатель и регулятор перегрузки
• источник питания от внешнего источника 12-60V max 5А,
• применение для двигателей постоянного тока с максимальным током 3-5А
• переключение направление источник питания необходимо снова выбрать направление кнопкой для запуска
• устройство он имеет дополнительный выход стабилизированного напряжения 9C до 100mA, который может использоваться для питания дополнительная электроника, датчики
• можно запрограммировать два дополнительных режима внешнего дистанционного переключения направления и остановки, см. описание ниже

Regulator DMS960-A, trzy tryby pracy

Przyciski na froncie urządzenia umożliwiają wybór kierunku obrotów i zatrzymanie silnika. Regulator jest tak ustawiony fabrycznie od nowości (tryb pracy 1). Możliwa jest zmiana tego trybu pracy regulatora na zdalną, z zewnętrznymi przełącznikami użytkownika, które podłączyć można przewodami do wejść (zacisków) z tyłu regulatora. Przewidziano dwa, przydatne w zastosowaniach praktycznych, tryby przełączania zewnętrznego.

• Zewnętrzny stop/start. Tryb pracy 2. Chwilowe (krótkie) załączenie K1 powoduje start silnika. Chwilowe załączenie K2 zatrzymuje silnik. (włączniki monostabilne) Wybór kierunku obrotów następuje z użyciem przycisków FWD i REV na froncie regulatora. Zmiana kierunku działa w trakcie trwania obrotów i jest natychmiastowa, nie działa automatyczny łagodny rozruch i zatrzymanie. Zalecane przed zmianą kierunku jest uprzednie zatrzymanie silnika K2 lub pokrętłem.

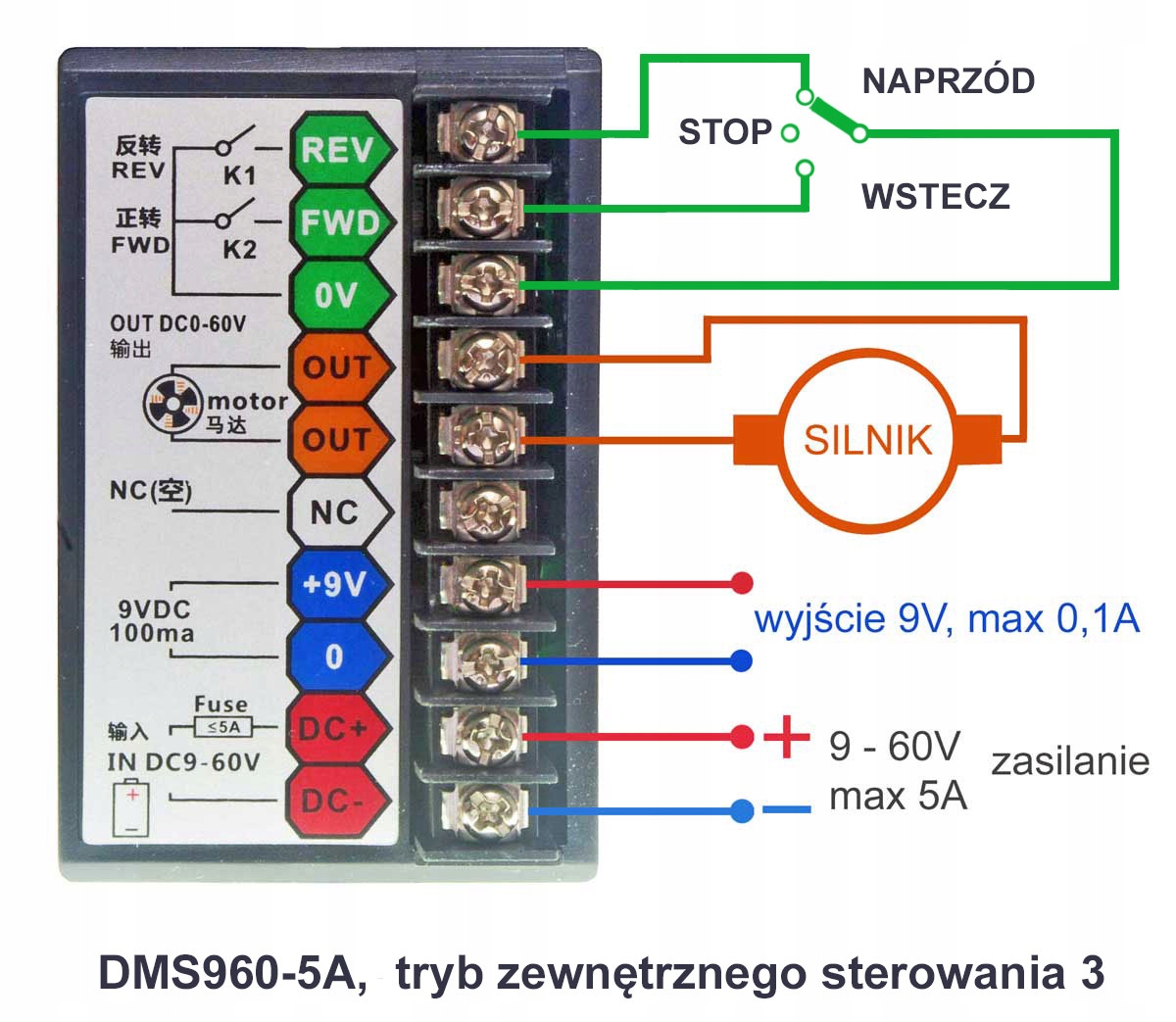

• Zewnętrzny stop/start i kierunki. Tryb pracy 3. Załączenie K1 obroty w jednym kierunku. K2 obroty w drugim kierunku. Oba obwody wyłączone  powodują zatrzymanie. Obroty trwają przez cały czas utrzymywania załączenia. (włącznik bistabilny, np. przełącznik trójpozycyjny) W tym trybie działa płynny rozruch i zatrzymanie, nawet przy szybkim przełączeniu kierunku. Nie jest aktywny żaden przycisk na froncie regulatora.

Aby zmienić tryb pracy z podstawowego na tryb 2 lub 3 należy dokonać przeprogramowania regulatora.

• W podłączonym regulatorze nacisnąć przycisk STOP przez 5 sekund. Na wyświetlaczu pojawia się litera F (funkcja – tryb pracy) oraz jej numer 0, a czerwona kontrolka stop miga.
• Przyciskiem FWD lub REV wybrać numer funkcji (tryb pracy) 2 lub 3
• Zatwierdzić wybór przyciśnięciem na 5 sekund przycisku STOP. Gotowe: wybrany tryb pracy został zapamiętany.

W każdej chwili można zmienić tryb pracy, np. powrócić do podstawowego, powtarzając opisane programowanie z wybraniem F 1 (tryb podstawowy)
