Makita płytka PCB A do radia budowlanego DMR106

/ Печатная плата Makita A для аккумуляторного строительного радиоприемника / аккумуляторного приемника радио

• Производитель: Makita
• Код производителя: SE00000597 / SE00000442
• Положение на схеме: 003 - DMR106

Применение:

Аккумуляторная строительная радиостанция / аккумуляторная радиоприемник

• DMR106
• DMR106B

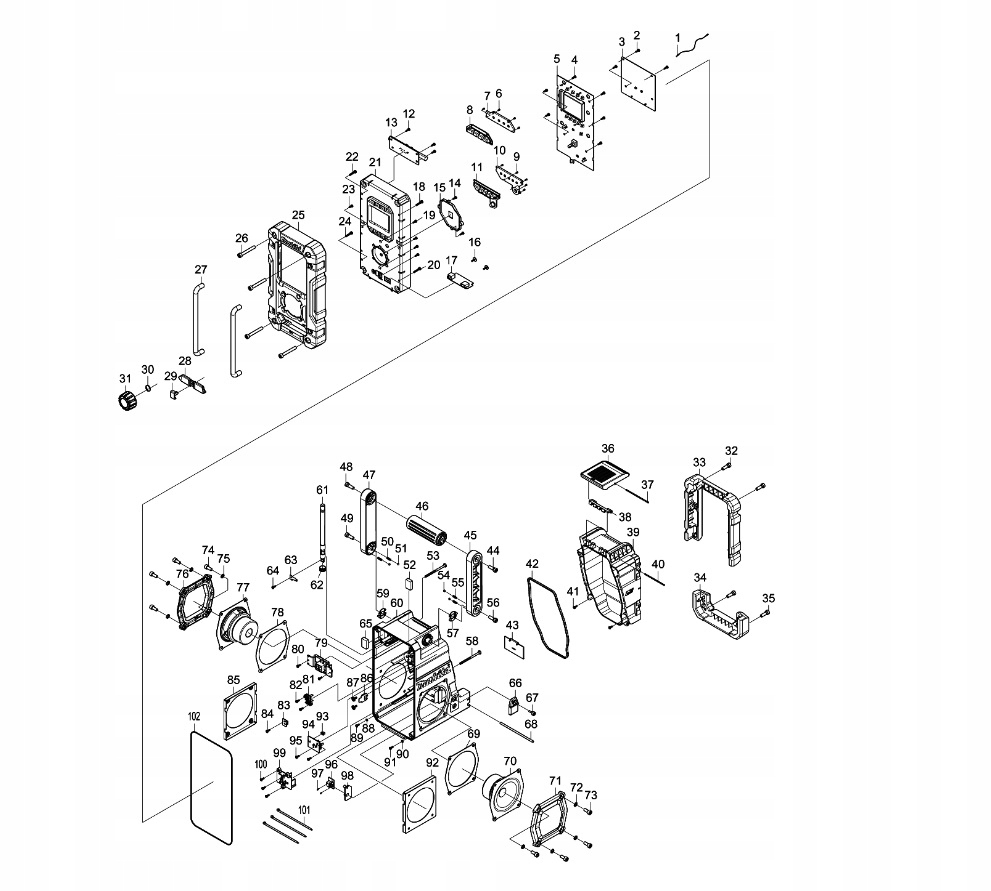

Список запчастей для DMR106

Пункт на схеме, каталожный номер, описание, Количество

001 ; SE00000437 WIRE ; 1

002 ; SE00000325 SCREW PTB 3X8(NI) ; 3

003 ; SE00000442 PCB A ASS'Y ; 1

003-1 ; SE00000597 PCB A ASS'Y ; 1

003-2 ; SE00000821 PCB A ASSEMBLY ; 1

004 ; SE00000325 SCREW PTB 3X8(NI) ; 6

005 ; SE00000329 PCB C ASS'Y Европа ; 1

006; SE09090011 винт 1,7 для BMR100 ; 4

007 ; SE00000333 POWER BUTTON HOLDER ; 1

008 ; SE00000334 POWER BUTTON ; 1

009; SE09090011 винт 1,7 для BMR100 ; 5

010 ; SE00000336 PRESET BUTTON HOLDER ; 1

011 ; SE00000337 PRESET BUTTON ; 1

012 ; SE00000325 SCREW PTB 3X8(NI) ; 3

013 ; SE00000339 PCB P ANT BAR ASS'Y ; 1

014 ; SE00000325 SCREW PTB 3X8(NI) ; 2

015 ; SE00000239 KNOB LENS HOLDER ; 1

015-1 ; SE00000656 KNOB LENS HOLDER ; 1

016; SE00000193 винт M3x10 для BMR102 ; 2

017 ; SE00000343 PCB P USB ASS'Y ; 1

018 ; SE09064161 SCREW M4X16 ; 1

019 ; SE00000325 SCREW PTB 3X8(NI) ; 4

020 ; SE09064161 SCREW M4X16 ; 1

021; SE00000347 FRONT CABINET ASS'Y ; 1

022 ; SE09064161 SCREW M4X16 ; 1

023 ; SE00000325 SCREW PTB 3X8 (NI); 1

024 ; SE09064161 SCREW M4X16 ; 1

025 ; SE00000351 FRONT BUMPER ;1

026; SE00000160 винт M6x47 для BMR102 ; 4

027 ; SE0338PC5Z FRONT BAR ; 2

028 ; SE00000355 JACK RUBBER COVER ; 1

029 ; SE00000356 JACK COVER ; 1

030 ; SE21B1110A Кольцо ручки для BMR100 ; 1

031 ; SE00000243 ROTARY KNOB ; 1

032 ; SE09176166 HEX SCREW M6X16 ; 2

033 ; SE00000357 BATTERY BUMPER ; 1

034 ; SE00000359 REAR BUMPER ; 1

035 ; SE09176166 HEX SCREW M6X16 ; 2

036 ; SE00000362 LOCKER COVER ; 1

037 ; SE00000364 LOCKER FIXER PIN 73.5MM ; 1

038 ; SE00000365 LOCK HINGER ; 1

039 ; SE00000367 BATTERY COVER ; 1

040 ; SE00000369 LOCKER FIXER PIN 64.5MM ; 1

041 ; SE00000325 SCREW PTB 3X8(NI) ; 2

042 ; SE00000371 BATTERY COVER PACKING ; 1

043 ; SE0307PC5Z крышка аккумулятора для BMR100 ; 1

044; SE00000176 винт M6x20 для BMR102 ; 1

045; SE00000177 кронштейн ручки R для BMR102 ; 1

046; SE00000179 наконечник для BMR102 ; 1

047; SE00000180 кронштейн рукоятки L для BMR102 ; 1

048; SE00000176 ВИНТ M6x20 do BMR102 ; 1

049 ; SE09176166 HEX SCREW M6X16 ; 1

050; SE00000184 пружина для BMR102; 2

051; SE09994007 стальной шарик для BMR100; 2

052; SE023PC020 пластина дляBMR100 ; 1

053 ; SE00000445 SCREW PTB 3X45(NI) ; 1

054; SE09994007 стальной шарик для BMR100 ; 2

055; SE00000184 пружина для BMR102; 2

056 ; SE09176166 HEX SCREW M6X16 ; 1

057; SE00000187 шайба кронштейна ручки для BMR102 ; 1

058 ; SE00000445 SCREW PTB 3X45(NI) ; 1

059; SE00000192 шайба кронштейна ручки для BMR102 ; 1

060 ; SE00000392 REAR CABINET ; 1

061 ; SE00000395 RUBBER ANT 88-108(BLK) ; 1

062 ; SE00000398 ROD ANT PACKING ; 1

063 ; SE00000396 ROD ANT TERMINAL ; 1

064; SE00000325 SCREW PTB 3X8(NI) ; 1

065 ; SE023PC020 плата для BMR100; 1

066 ; SE00000403 DC RUBBER COVER ; 1

067 ; SE00000404 SCREW PTHE 3X14(CR) ; 1

068; SE021PC030 палка для BMR100 ; 1

069 ; SE00000406 SPEAKER PACKING ; 1

070 ; SE00000407 SPEAKER(R) ; 1

071 ; SE00000408 SPEAKER PANEL ASS'Y ; 1

072; SE024J9040 прокладка для BMR100; 4

073 ; SE9076146A винт M6x14 для BMR100; 4

074; SE9076146A винт M6x14 для BMR100 ; 4

075 ; SE024J9040 прокладка для BMR100; 4

076 ; SE00000408 SPEAKER PANEL ASS'Y ; 1

077 ; SE00000438 SPEAKER (L) ; 1

078 ; SE00000406 SPEAKER PACKING ; 1

079 ; SE00000416 TERMINAL E (B) ; 1

080 ; SE00000325 SCREW PTB 3X8(NI) ; 2

081 ; SE00000200 TERMINAL Cдля BMR102; 1

082 ; SE00000325 SCREW PTB 3X8(NI) ; 2

083 ; SE00000420 PCB B BATTERY SWITCH ASS'Y ; 1

084 ; SE00000325 SCREW PTB 3X8(NI) ; 1

085 ; SE00000422 SPEAKER HOLDER ; 1

086 ; SE00000423 PCB B AUX IN 2 ASS'Y ; 1

087; SE00000193 винт M3x10 для BMR102 ; 2

088; SE00000199 силиконовый резиновый коврик для BMR102 ; 1

089 ; SE00000325 SCREW PTB 3X8 (NI); 1

090 ; SE00000199 силиконовый резиновый коврик для BMR102; 1

091; SE00000325 SCREW PTB 3X8(NI) ; 1

092 ; SE00000422 SPEAKER HOLDER ; 1

093 ; SE00000430 SWITCH KNOB ; 1

094 ; SE00000431 BATTERY SWITCH ASS'Y ; 1

095 ; SE00000325 SCREW PTB 3X8(NI) ; 2

096 ; SE00000433 PCB B DC JACK ASS'Y ; 1

097; SE09090011 винт 1,7 для BMR100 ; 2

098 ; SE00000435 DC JACK HOLDER ; 1

099 ; SE00000436 TERMIANL G (B) ; 1

100 ; SE00000325 SCREW PTB 3X8(NI) ; 3

101 ; SE00000195 стержень для BMR102; 3

102; SE024PC040 Прокладка для BMR100; 1

A01 ; SE00000101 AC ADAPTER ; 1
