Regulator temperatury RT-824

Termostat. Zakres temp 5÷35ºC.

Przeznaczenie:

Regulator temperatury RT-824 przeznaczony jest do bezpośredniego sterowania urządzeniami grzewczymi zasilanymi napięciem 230V, o prądzie maksymalnym nie przekraczającym 16A.

Funkcje regulatora:

• możliwość zaprogramowania 1 żądanej temperatury

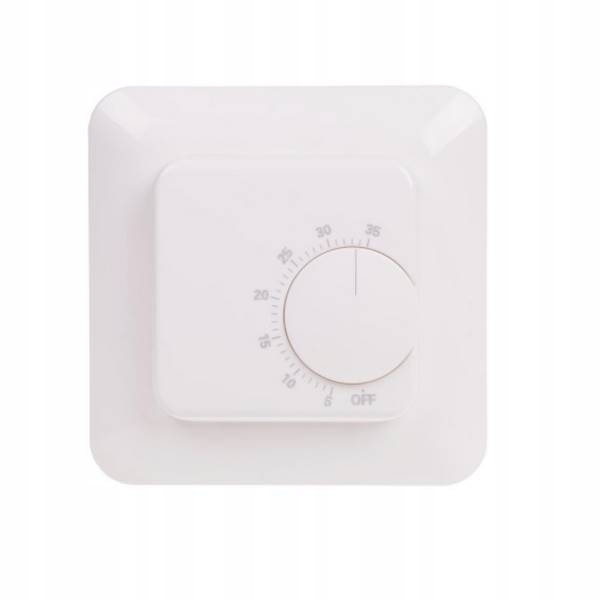

• pokrętło na panelu frontowym umożliwiające ustawienie żądanej temperatury
• wyłącznik na panelu frontowym umożliwiający wyłączanie zasilania całego układu grzewczego

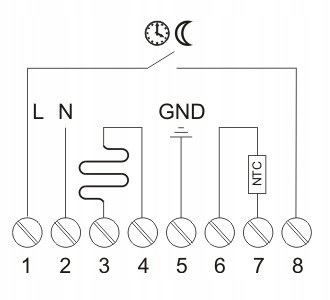

• wejście do podłączenia zegara sterującego
• sygnalizacja załączenia układu grzewczego
• 2 czujniki temperatury: wewnętrzny i  zewnętrzny
• 3 tryby pracy regulatora: praca z wewnętrznym czujnikiem temperatury; praca z zewnętrznym czujnikiem temperatury; praca z dwoma czujnikami temperatury
• w trybie pracy  z wewnętrznym czujnikiem temperatury w przypadku jego awarii regulator przejdzie w tryb tzw. bezpiecznego modelu automatycznego starając się utrzymać zadaną temperaturę
• automatyczne przełączenie na tryb pracy z wewnętrznym czujnikiem  w przypadku awarii zewnętrznego czujnika
• w trybie pracy  z dwoma czujnikami temperatury czujnik zewnętrzny jest ograniczającym i bez względu na zadaną temperaturę na pokrętle nie dopuszcza do przekroczenia temperatury powyżej 27°C
• w trybie pracy  z dwoma czujnikami temperatury w przypadku awarii obydwu czujników temperatury regulator przejdzie w tryb tzw. bezpiecznego modelu automatycznego. Pracując z przerwami stara się utrzymać temperaturę na poziomie 80% zadanej.

Dane techniczne:

• zasilanie 230V AC
• prąd obciążenia  <16A
• styk separowany 1Z
• zakres regulacji temperatury  5÷35°C
• histereza 1°C
• dokładność nastawy  1°C
• dokładność pomiaru  ±1°C
• pobór mocy  0,8W
• temperatura pracy  -5÷50°C
• przyłącze zaciski śrubowe 1,5mm²
• wymiary: front 83,5×83,5mm; gł.22mm; zaplecze Ø50; gł.27,5mm
• montaż natynkowy w puszce podtynkowej Ø60
• wewnętrzny czujnik temperatury  NTC
• zewnętrzny czujnik temperatury   NTC
• wymiary czujnika  Ø7; h=25mm
• izolacja czujnika  tuleja PC
• przewód PC 2×0,34mm²; l=3m

Uwaga!

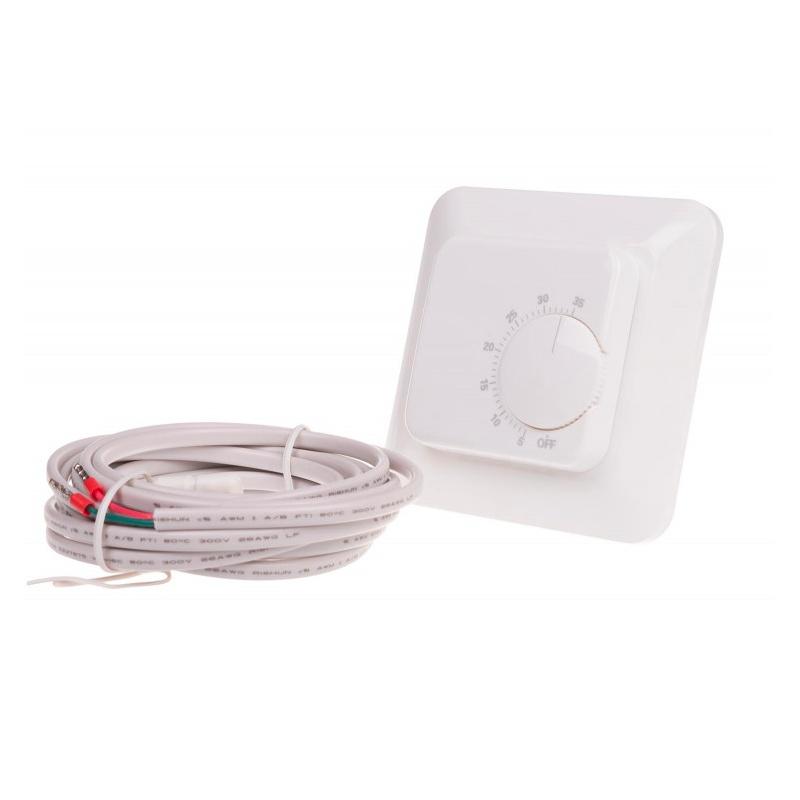

Sonda w komplecie z regulatorem.
