Kołki ramowe rozporowe z wkrętem z łbem sześciokątnym i gniazdem Torx KPR-FAST-K 12x300 mm (20szt.)

Kołki ramowe rozporowe

KPR-FAST

z wkrętem z łbem sześciokątnym

i gniazdem TORX

do montażu poprzez element mocowany do wszystkich klas podłoży

Rozmiar 12x300mm

Opakowania 20szt.

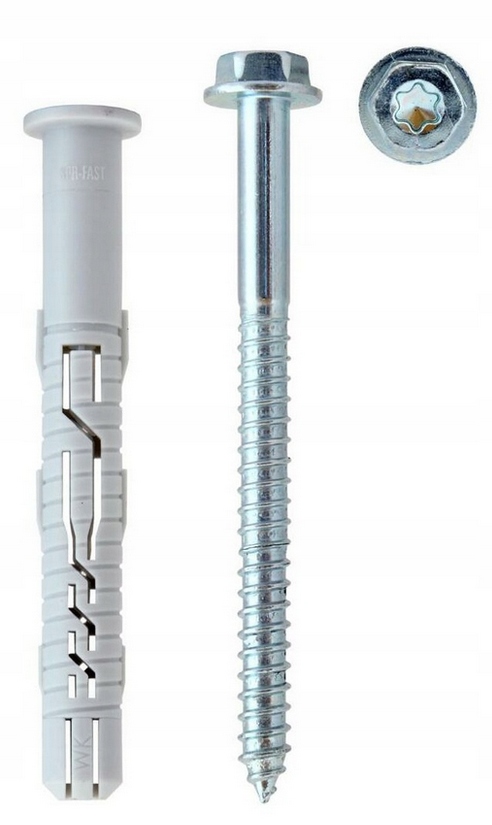

Łącznik rozporowy składa się z:

• elementu tworzywowego- koszuli
• łącznika- wkręta stalowego.

Oryginalny Produkt Renomowanej Firmy Wkręt-Met ®

Specyfikacja Produktu

• Średnica kołka [Dk]: Ø 12,0mm
• Długość kołka [Lk]: 300mm
• Średnica wkręta [Dw]: Ø 8,0mm
• Długość wkręta [Lw]: 305mm
• Max długość użytkowa [Tfix]: 230mm
• Gniazdo: Klucz 13 i TORX 40

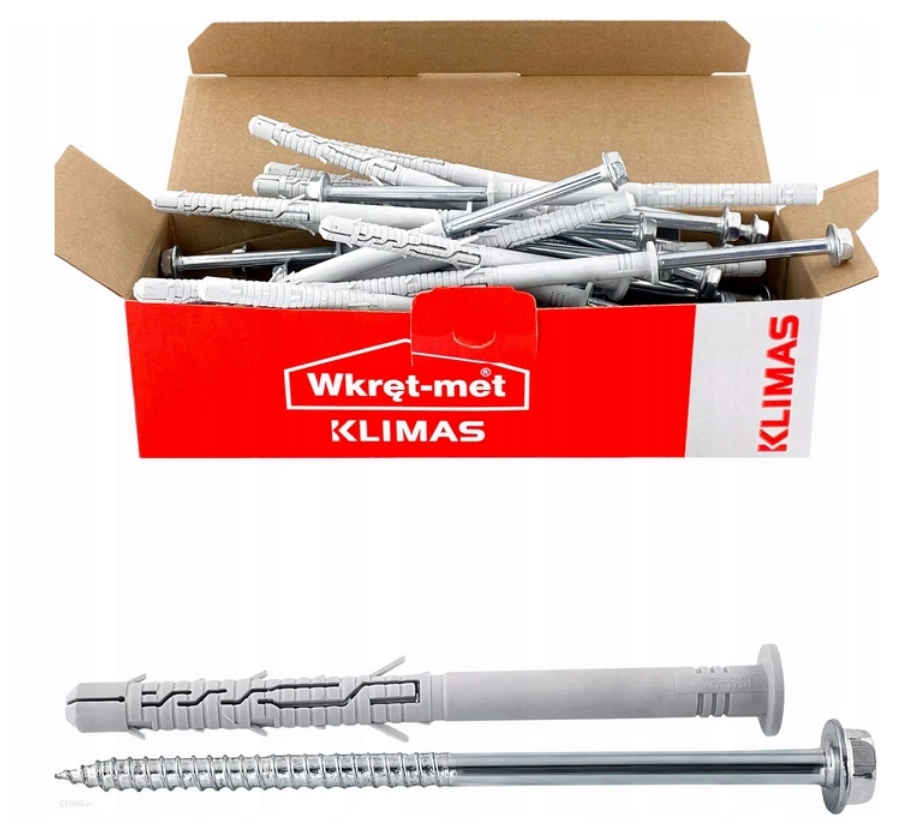

• Ilość szt. w opakowaniu: 20
• Materiał kołek: Poliamid (Nylon)
• Materiał wkręt: Stal Ocynkowana
• Rodzaj montażu: montaż przelotowy
• Podłoże: beton, cegła pełna, cegła ceramiczna perforowana, beton komórkowy

Особенности и Преимущества

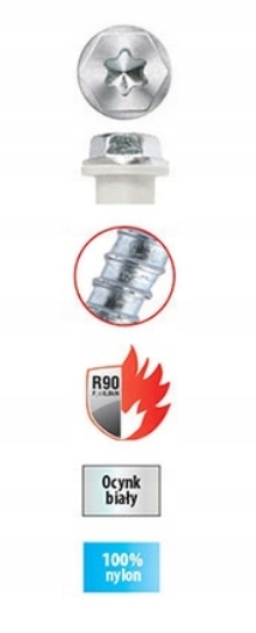

• Łeb Podkładowy z gniazdem TX-40/ SW-13: GniazdoTX gwarnactuje optymalne przeniesienie momentu obrotowego, natomiast zastosowanie łba sześciokątnego typu SW-13 daje możliwość dokręcenia wkręta z daną siłą (np. z pomocą klucza dynamometrycznego),
• Powiększona średnica wkręta przy główce - zwiększona wytrzymałość na zginanie i ścinanie łącznika
• Redukcja średnicy wkręta w połowie długości: ułatwia i przyspiesza precyzyjne wprowadzenie wkręta i rozpór koszulki
• Zaokrąglony profil gwintu: zwiększa siłę rozparcia kołka, ponieważ gwint nie nacina koszulki,
• Odporność ogniowa: Dla Montażu systemów fasad nośność łącznika ma wystarczającą wytrzymałość ogniową co najmniej 90 minut (R90). jeśli obliczeniowe obciążenie na jeden łącznik NR<0,8kN (bez trwałego obciążenia centrycznego)
• Ocynkowany wkręt: odporność korozyjna
• Poliamidowa koszulka: lepsze właściwości fizyko-chemiczne niż Polipropylen czy Polietylen
• Specjalne wypustki tworzywowe: klinują koszulkę w otworze, zapobiegając jej obrotowi podczas montażu
• Rozparcie w 4 kierunkach: zwiększa powierzchnię docisku i nośność zakotwienia

Способ монтажа

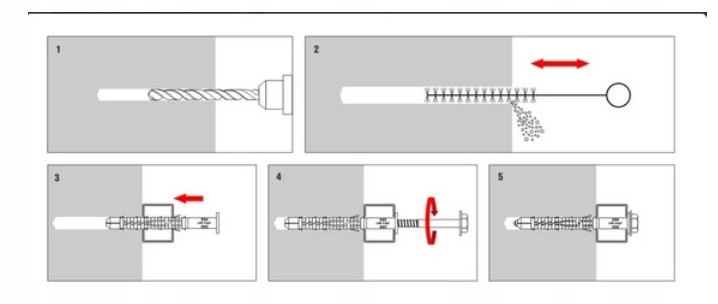

Podczas montażu warto pamiętać o:

• Stosowane mogą być wyłącznie oryginalne kołki ramowe dostarczone przez producenta
• Przed wykonaniem montażu należy rozpoznać podłoże, w którym będzie wykonywany montaż kołka oraz porównać obciążenia jakie kołek będzie przenosił z nośnościami zawartymi w Karcie Charakterystyki lub w Europejskiej Ocenie Technicznej
• Należy dobrać odpowiednią długość kołka, tak aby strefa rozporowa znajdowała się w materiale konstrukcyjnym ściany (grubość elementu mocowanego odpowiada max. długości użytkowej kołka - tfix)
• Należy stosować właściwy sposób wiercenia w zależności od rodzaju podłoża (otwory w podłożu murowym z elementów perforowanych lub betonu komórkowego powinny być wiercone wiertarką bez udaru)
• Średnica wierconych otworów powinna być zgodna ze średnicą zastosowanych kołków
• Otwory w podłożach z materiałów pełnych powinny być głębsze o min. 10 mm od głębokości zakotwienia kołka
• Otwory w materiałach pełnych należy oczyścić ze zwiercin ruchem posuwisto-zwrotnym wiertłem na zmniejszonych obrotach
• Do wywierconego otworu wprowadzany jest kołek, a wkręt jest wkręcany aż do momentu jego pełnego zagłębienia się w koszulce
• Siłowe dociąganie wkręta może spowodować jego ukręcenie,
• Temperatura w czasie osadzania kołka powinna być wyższa niż 0°C (dotyczy to temperatury podłoża)

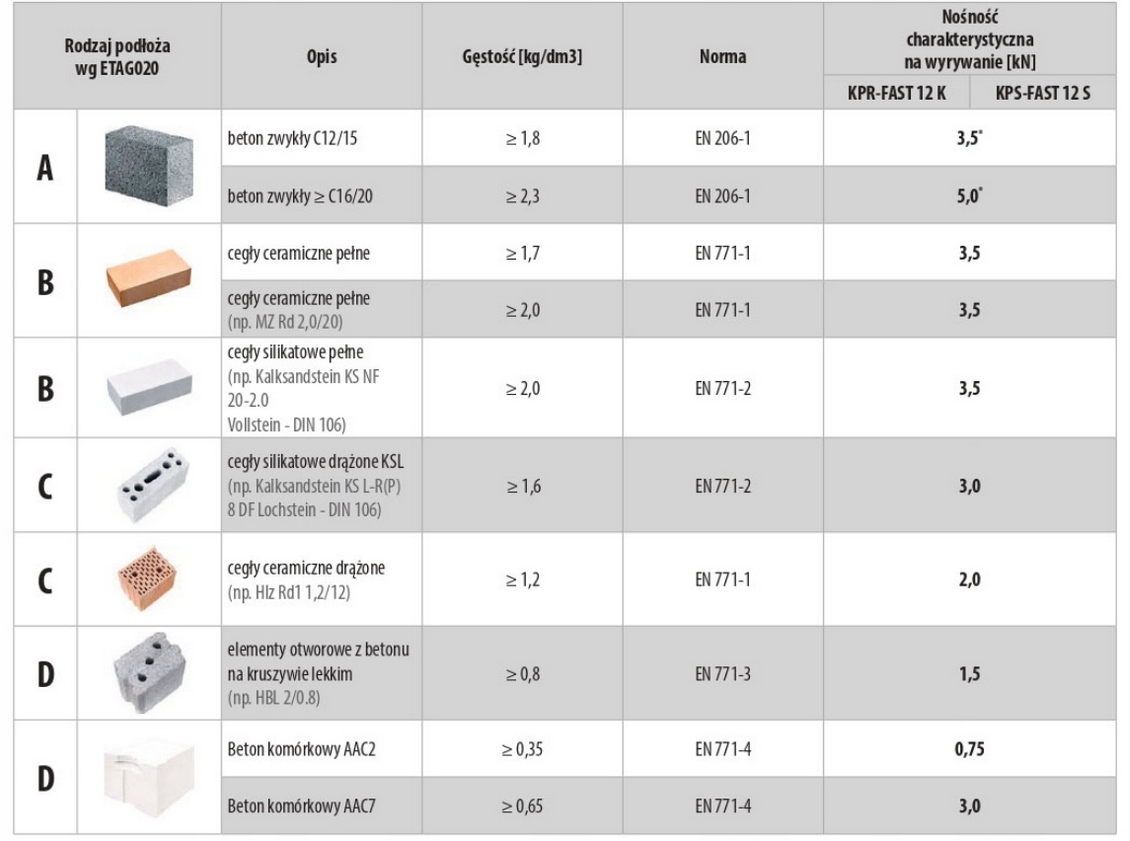

Параметры Прочности

• Европейское Техническое Одобрение винты характеризуются строительство. Мы прилагаем все усилия, чтобы безопасен и адаптирован к конкретным задачам.
