CYFROWY OSCYLOSKOP DWUKANAŁOWY 0-50MHz Z GENERATOREM DDS

Funkcja:

1. Całkowicie niezależne wyjście dwukanałowe, równa wydajność i regulowana różnica faz.

2. Używaj miękkich silikonowych klawiszy zamiast tradycyjnych kluczy krosowych, wysokiej czułości i wygody w obsłudze.

3. Z zabezpieczeniem przed zwarciem wyjścia, wszystkie wyjścia sygnałowe mogą działać przez 60 s w warunkach zwarcia obciążenia.

4. Technologia montażu powierzchniowego, układ scalony na dużą skalę, wysoka niezawodność i długa żywotność.

5. Wysokiej jakości powłoka ognioodporna, piękna i hojna, po wzniesieniu wspornika wygodniej jest obsługiwać i przeglądać dane.

6. Wysoka dokładność, doskonała wydajność, multiefekt i trwałość, szeroko stosowane w badaniach i nauczaniu elektroniki samochodowej.

7. Posiada niezależny interfejs operacyjny, przejrzyste funkcje i niezależny przełącznik sterujący dla łatwej kontroli.

Specyfikacja:

• Stan: 100% nowy
• Typ artykułu: generator sygnału
• Materiał: ABS + silikon
• Kolor: jak pokazano na rysunku
• Model: JDS6600-50M
• Charakterystyka częstotliwości:
• Zakres częstotliwości fali sinusoidalnej: 0-50 MHz
• Zakres częstotliwości fali prostokątnej: 0-25 MHz
• Zakres częstotliwości fali trójkątnej: 0-25 MHz
• Zakres częstotliwości fali impulsowej: 0 ~ 6 MHz
• Zakres częstotliwości fali cyfrowej TTL: 0 ~ 6 MHz
• Zakres częstotliwości arbitralnej fali: 0 ~ 6 MHz
• Zakres regulacji szerokości impulsu: 30nS-4000S
• Czas narastania fali prostokątnej: ≤10ns
• Minimalna rozdzielczość częstotliwości: 0,01 μHz (0,00000001)
• Dokładność częstotliwości: ±20 ppm
• Stabilność częstotliwości: ±1 ppm/3 godziny
• Charakterystyka fali:
• Typy przebiegów: fala sinusoidalna, fala prostokątna, fala impulsowa (regulowany cykl pracy, szerokość impulsu i czas cyklu można dokładnie regulować), fala trójkątna, częściowa fala sinusoidalna, fala CMOS, poziom prądu stałego (ustaw amplitudę prądu stałego, dostosowując przesunięcie), półfala, pełna fala, dodatnia fala schodkowa, odwrotna fala schodkowa, fala szumu, wykładniczy wzrost, wykładniczy spadek, fala multisonic, impuls sinc, impuls Lorenza i 60 przebiegów zdefiniowanych przez użytkownika.
• Długość fali: 2048 punktów
• Częstotliwość próbkowania kształtu fali: 266MSa/s
• Rozdzielczość pionowa przebiegu: 14 bitów

Sinusoida:

• Tłumienie harmonicznych: 245 dBc (<1 MHz); 240 dBc (1 MHz ~ 20 MHz)
• Całkowite zniekształcenia harmoniczne: <0,8% (20 Hz ~ 20 kHz, 0 dBm)
• Fala prostokątna i fala pulsacyjna: Przeregulowanie ≤5%
• Zakres regulacji cyklu pracy fali impulsowej: 0,1% ~ 99,9%
• Zakres regulacji cyklu pracy częściowej fali sinusoidalnej: 0,1%-99,9%
• Liniowość fali piłokształtnej: ≥98% (0,01 Hz ~ 10 kHz)
• Charakterystyka wyjściowa:
• Rozdzielczość amplitudy: 1mV
• Stabilność amplitudy: ±0,5%/5 godzin
• Płaskość amplitudy: ± 5% (<10 MHz); ±10% (>10MHz)
• Wyjście fali:
• Impedancja wyjściowa: 50Ω ± 10% (typowo)
• Zabezpieczenie: Wszystkie zaciski wyjściowe sygnału mogą pracować w ciągu 60 w warunkach zwarcia obciążenia
• Przesunięcie prądu stałego:
• Zakres regulacji przesunięcia: przesunięcie ≤10-amplituda/2
• Rozdzielczość offsetu: 0,01 V
• Charakterystyka fazowa:
• Zakres regulacji fazy: 0 ~ 359,9°
• Rozdzielczość fazowa: 0,1°
• Wyjście TTL/CMOS:
• Niski poziom: <0,3 V
• Wysoki poziom: 1 V ~ 10 V
• Czas narastania/opadania poziomu: <20ns
• Funkcja pomiaru zewnętrznego:
• Funkcja licznika częstotliwości:
• Zakres pomiaru częstotliwości: 1 Hz ~ 100 MHz
• Dokładność pomiaru: ciągła regulacja czasu bramki 0,01S ~ 10s

Funkcja licznika:

Zakres zliczania 0-4294967295

Tryb sprzęgania: tryby sprzężenia DC i AC

Metoda liczenia: ręczna

Zakres napięcia sygnału wejściowego: 2Vpp ~ 20Vpp

Pomiar szerokości impulsu: rozdzielczość 0,01us, maksymalnie mierzalne 20s

Pomiar okresu: rozdzielczość 0,01us, maksymalnie mierzalne 20s

Funkcja skanowania:

Kanał skanowania: CH1 lub CH2

Typ skanowania częstotliwości: skanowanie liniowe, skanowanie logarytmiczne

Czas skanowania: 0,1 s ~ 999,9 s

Zakres ustawień: arbitralnie ustawiony między punktem początkowym (0,01 Hz) a maksymalną częstotliwością wyjściową odpowiedniego modelu w punkcie końcowym

Kierunek skanowania: do przodu, do tyłu i w obie strony

Funkcja wybuchu:

Liczba impulsów: 1-1048575

Tryb Burst: wyzwalacz ręczny, wyzwalacz CH2, wyzwalacz zewnętrzny (AC), wyzwalacz zewnętrzny (DC)

Ogólne dane techniczne:

Typ wyświetlacza: Kolorowy wyświetlacz LCD TFT o przekątnej 2,4 cala

Przechowywanie i ładowanie:

Ilość: 100 grup

Lokalizacja: od 00 do 99 (domyślny parametr lokalizacji przechowywania 00 jest wywoływany po włączeniu urządzenia)

Przebieg arbitralny: Ilość: 60 grup od 1 do 60 (domyślnie 15 grup przy uruchamianiu)

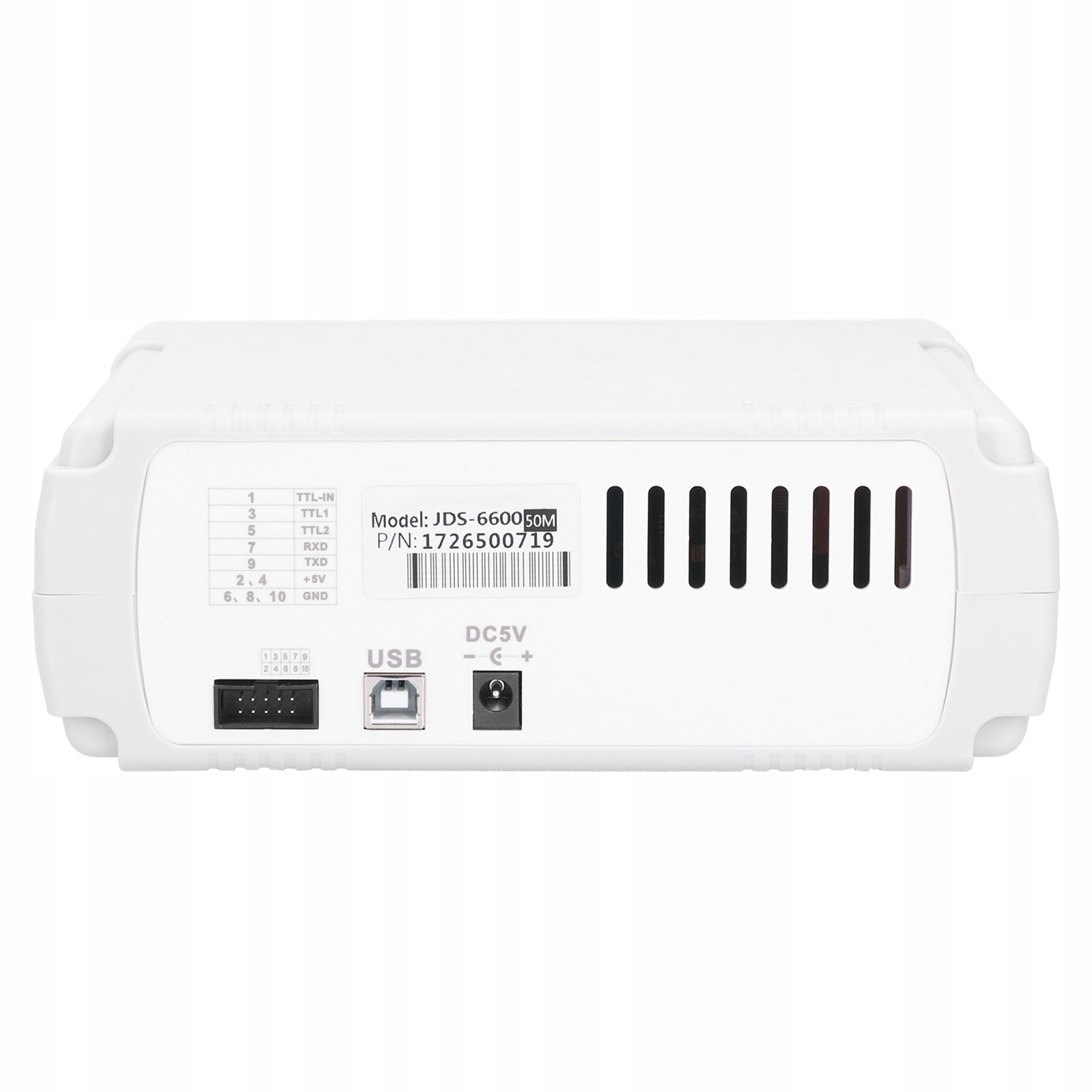

Interfejs:

Tryb interfejsu: Używanie interfejsu USB do interfejsu szeregowego

Interfejs rozszerzeń: port szeregowy z trybem poziomu TTL, wygodny dla użytkowników do opracowania

Szybkość komunikacji: przy użyciu standardowego 115200bps

Protokół komunikacyjny: w trybie wiersza poleceń protokół jest otwarty

Napięcie:

Wejście: AC100-240V (50/60Hz)

Wyjście: DC5V ± 0,5V

Warunki środowiskowe: Temperatura: 0-40 ℃ Wilgotność: <80%

Lista pakietów:

• 1 x generator sygnału
• 1 x zasilacz
• 1 kabel USB
• 2 x kabel połączeniowy sygnału
• 1 x instrukcja w języku angielskim
• 1 płyta CD
• 1 kabel BNC

Notatka:

Monitory nie są skalibrowane tak samo, kolor elementu wyświetlany na zdjęciach może nieznacznie różnić się od rzeczywistego obiektu. Proszę wziąć prawdziwy jako standard.
