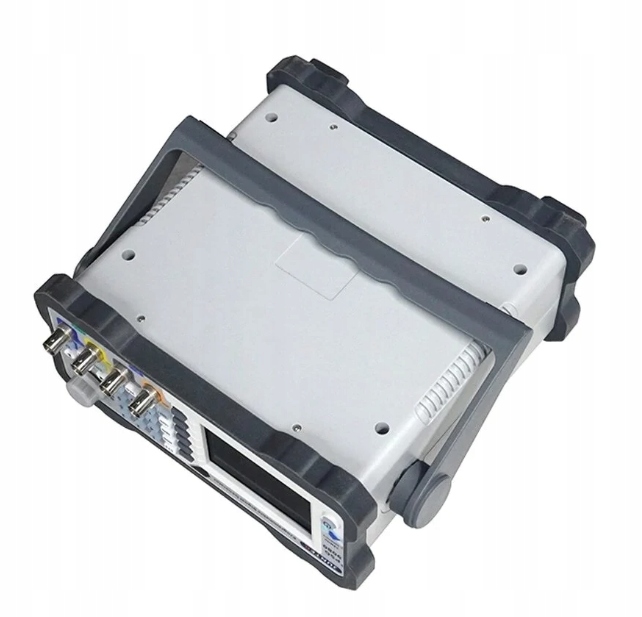

PSG9080 generator funkcyjny 80MHz

Generator funkcyjny PSG9080 to wielofunkcyjne urządzenie pełniące funkcję zaawansowanego generatora funkcyjnego oraz miernika i licznika częstotliwości. Użytkownik ma możliwość generowania przebiegów: sinusoidalnego, prostokątnego, impulsowego, CMOS, DC i kilku innych. Dodatkowa wbudowana pamięć na 99 przebiegów arbitralnych stworzonych przez użytkownika w dedykowanym oprogramowaniu na PC. Przebieg może być dowolny, w oprogramowaniu istnieje możliwość stworzenia go punkt po punkcie w zależności o potrzeb użytkownika. Maksymalna częstotliwość przebiegu sinusoidalnego może wynosić 80MHz. Przy częstotliwości próbkowania generatora 300MSa/s oraz długości przebiegu 8192 punktów na kanał. Maksymalna amplituda sygnału  25Vpp przy częstotliwości do 1MHz oraz rozdzielczość pionowej przebiegu  14 bitów.   Generator umożliwia regulację częstotliwości, amplitudy, offsetu, wypełnienia oraz fazy. Wszystkie informacje na temat parametrów zarówno kanału 1 jak i 2 są wyświetlane jednocześnie.

Кроме того, есть информация о том, включен или выключен данный канал. Пользователь может одним нажатием кнопки включить или отключить каждый канал в отдельности. Кроме это позволяет заблокировать клавиатуру, которая защищает от случайного изменения настроек на устройстве. На передней панели также есть кнопка, позволяющая быстро сохранение заданных параметров в одну из 20 ячеек памяти. имеет функцию модуляции AM, FM, ASK, PSK, FSK и PWM. Кроме того, генератор имеет функцию развертка частоты и амплитуды в линейном или логарифмическом режиме. Пользователь может определить направление изменения: увеличение, уменьшение или в обоих направлениях. Генератор имеет также 99 ячеек памяти для программирования генератора. В дополнение к функции генератора устройства он имеет возможность измерения частоты, периода, рабочего цикла. до 100MHz и амплитуды 2vpp – 20vpp. Режим счетчика позволяет рассчитывать импульсы от 0 до 4294967295. Устройство имеет внешние триггерные разъемы EXT, вход и выход синхронизация IN и OUT, а также TTL Ext. Генератор может питаться от сети 85-245V AC 50 Гц или с помощью адаптера питания 5V / 3A с разъемом DC JACK 5,5 / 2,1 мм. Большой цветной ЖК-дисплейTFT 3,5 " с разрешением 320 x 480 и 64000 цветов обеспечивает удобную работу и не утомляет во время использования устройства. Устройство идеально подходит для школьных студий, лабораторий и услуг электронного оборудования. Его возможности в соответствии с этим классом оборудования являются широкое и его применение практически удовлетворяет даже эти более расширенные требования большинство пользователей.

Dane techniczne:

• model: PSG9080
• liczba kanałów wyjściowych generatora: 2
• maksymalna częstotliwość sinusa: 80MHz
• częstotliwość próbowania: 300MSa/s
• długość przebiegu: 8192 pkt/kanał
• rozdzielczość pionowa przebiegu: 14 bitów
• generowane przebiegi:

  sinus, prostokąt, impuls (cykl pracy, szerokość impulsu oraz czas syklu można ustawić, trójkąt, piła rosnąca, piła opadająca, CMOS, DC, połówka sinusa, przebieg schodkowy rosnący, przebieg schodkowy opadający, przebieg wykładniczy narastający, przebieg wykładniczy opadający, impuls Lorentza, szum, trapezowa impulsowa, przebieg AM, przebieg FM oraz 99 Arb zdefiniowanych przez użytkownika.

Prezentacja produktu w formie video: https://youtu.be/o5vJ7QAYsE4

Zakresy częstotliwości:

► sinusoida: 1nHz – 80MHz

► prostokąt: 1nHz – 30MHz

► trójkąt: 1nHz – 50MHz

► impulsowa: 1nHz – 30MHz

► sygnał cyfrowy TTL: 1nHz – 20MHz

► arbitralny zakres częstotliwości: 1nHz – 50MHz

► zakres regulacji szerokości impulsu: 5ns – 4s

► zakres regulacji okresu impulsu: 10ns – 40s

► minimalna rozdzielczość częstotliwości: 1nHz

► dokładność częstotliwości ±5ppm  (0 – 50ºC)

► stabilność częstotliwości: ±3ppm na 1 rok

► całkowite zniekształcenia harmoniczne: <= 0,5% (przy 1kHz 5Vpp)

Zakres amplitudy:

► częstotliwość <=1MHz – 2 mVpp ~ 25Vpp

► 1MHz<= częstotliwość < 11MHz – 2mVpp ~ 10Vpp

► 11MHz<= częstotliwość < 60MHz – 2mVpp – 5Vpp

► 60MHz <= częstotliwość < 80MHz – 2mVpp – 3,6Vpp

► rozdzielczość amplitudy: 1mVpp

► stabilność amplitudy: ±1% ±1mVpp (przy 1kHz > 10mVpp

► odchylenie DC

► zakres regulacji przesunięcia: -9,99V – 15,00V

► rozdzielczość przesunięcia: 0,01V\

Charakterystyka fazowa:

► zakres regulacji fazy: 0º – 359,9º

► rozdzielczość fazy: 0,1º

► Wyjście generatora

► impedancja wyjściowa: 50Ω

► zabezpieczenie przed zwarciem

Rodzaje modulacji:

► typ modulacji: AM, FM, PM, ASK, FSK, PSK, PWM

AM:

► fala nośna: sinusoida, prostokąt, piłokształtna, arbitralna (z wyjątkiem DC)

► źródło modulacji: zewnętrzne/wewnętrzne

► fala modulowana: sinusoida, prostokąt, piłokształtna, szum, arbitralna

► współczynnik modulacji: 0 – 200%

► częstotliwość modulacji: 1mHz – 1MHz

FM

► fala nośna: sinusoida, prostokąt, piłokształtna, arbitralna (z wyjątkiem DC)

► źródło modulacji: zewnętrzne/wewnętrzne

► fala modulowana: sinusoida, prostokąt, piłokształtna, szum, arbitralna

► częstotliwość modulacji: 1mHz – 1MHz

► krok regulacji częstotliwości: 0,1Hz – 10kHz

PM

► fala nośna: sinusoida, prostokąt, piłokształtna, arbitralna (z wyjątkiem DC)

► źródło modulacji: zewnętrzne/wewnętrzne

► fala modulowana: sinusoida, prostokąt, piłokształtna, szum, arbitralna

► częstotliwość modulacji: 1mHz – 1MHz

► regulacja fazy: 0 – 360 °

ASK

► fala nośna: sinusoida, prostokąt, piłokształtna, arbitralna (z wyjątkiem DC)

► źródło modulacji: zewnętrzne/wewnętrzne

► fala modulowana: sinusoida, prostokąt, piłokształtna, szum, arbitralna

► częstotliwość modulacji: 1mHz – 1MHz

► dodatnia/ujemna

► amplituda: 0 – 200%

FSK

► fala nośna: sinusoida, prostokąt, piłokształtna, arbitralna (z wyjątkiem DC)

► źródło modulacji: zewnętrzne/wewnętrzne

► fala modulowana: 50% przebieg impulsu cyklu pracy

► dodatnia/ujemna

► częstotliwość modulacji: 1mHz – 1MHz

► krok regulacja częstotliwości: 0,1Hz – 80Hz

PSK

► fala nośna: sinusoida, prostokąt, piłokształtna, arbitralna (z wyjątkiem DC)

► źródło modulacji: zewnętrzne/wewnętrzne

► dodatnia/ujemna

► częstotliwość modulacji: 1mHz – 1MHz

► faza PSK: 0 – 360°

PWM

► możliwość odwrócenia fali

► regulacja okresu: 0,001us do 4s

► tryb: pojedynczy oraz automatyczny

► źródło wyzwalania: ręczne, CH2, zewnętrzne AC, zewnętrzne DC

► liczba impulsów: 1 – 1000000000

Tryb pomiaru:

• funkcja pomiaru: częstotliwości dodatnia i ujemna szerokość impulsu, okres, cykl pracy
• sprzężenie DC i AC
• czas bramkowania: 0,001s – 10 000s
• tryb pomiaru: niskie częstotliwości/wysokie częstotliwości
• zakres pomiaru częstotliwości: 1Hz – 100MHz
• zakres amplitudy sygnału wejściowego: 2Vpp – 20Vpp
• pomiar okresu: 10ns – 4s
• zakres pomiary wypełnienia: 0,01 – 99,99%
• Tryb licznika:
• zakres licznika: 0 – 4294967295
• sprzężenie DC/AC
• metoda liczenia: ręczna
• Charakterystyka wejściowa modulacji zewnętrznej:
• zakres amplitudy sygnału: 0 – 3Vpp
• zakres częstotliwości wejściowe: DC – 220Khz
• Tryb SWEEP:
• kanał SWEEP CH1 lub CH2
• fala nośna: sinus, prostokąt, piła, arbitralna
• funkcja przemiatania: częstotliwości, amplitudy,
• tryb przemiatania: liniowy/ logarytmiczny
• kierunek wobulacji: zwiększanie/zmniejszanie/oba kierunki
• czas przemiatania: 0,01s – 640s

Modulowane przebiegi w generatorze PSG9080 Juntek obserwacja na oscyloskopie SDS1202X-E Siglent - video: https://youtu.be/Qmah86aYnbE

Pozostałe parametry:

• przechowywanie: P00 – P19 ustawień
• programowanie generatora: 00 – 99 komórek
• kolorowy ekran LCD 3,5: TFT
• rozdzielczość: 320 x 480
• kolor: 64000
• złącze USB do komunikacji z komputerem
• wyłączane/włączane wyjścia generatora
• funkcja Sweep
• ruchome podstawa
• obudowa z tworzywa
• blokada klawiatury
• czytelny, przejrzysty interfejs
• przechowywanie danych: do 100 grup
• port szeregowy z trybem poziomu TTL
• szybka komunikacja
• napięcie zasilania: 85 – 245V
• pobór mocy: 30W
• bezpiecznik: 250V AC 15A
• zasilanie DC: napięcie 5V / 3A
• temperatura pracy: 0 – 40 °C
• wilgotność pracy: <80%
• wymiary: 247 x 243 x 102 mm
• waga: 1030g

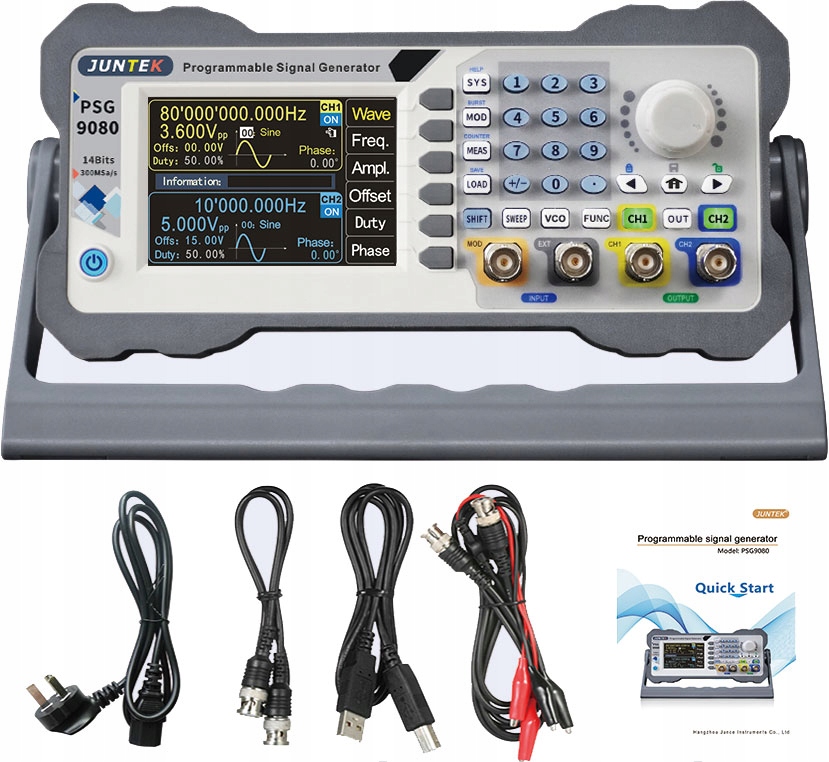

Zestaw zawiera:

• 1 x generator
• 1 x przewód zasilający
• 1 x BNC – BNC
• 1 x kabel USB
• 1 x BNC krokodyl
