REGULATOR TEMPERATURY W3230

Uniwersalny regulator temperatury, umożliwia sterowanie różnego rodzaju urządzeniami elektrycznym, prosty w obsłudze i montażu

UNIWERSALNY TERMOSTAT

Oferowany przez nas regulator temperatury pozwala na sterowanie ogrzewaniem lub chłodzeniem w wielu urządzeniach. Świetnie sprawdzi się do zbiorników wody, domowych zamrażarek i lodówek oraz urządzeń przemysłowych. Wyposażony jest we wbudowaną pamięć ustawień - po zaniku napięcia urządzenie pamięta ostatnie zaprogramowane ustawienia Ponadto posiada wyraźny wyświetlacz LED dla lepszej czytelności i ułatwienia obsługi.

DANE TECHNICZNE

• Stan: nowy
• Napięcie zasilania: 230 V AC
• Pobór prądu: <10mA
• Obciążalność styku: 10A (dla 230VAC)
• Zakres regulacji temperatury: od -55°C do +120°C
• Zakres regulacji histerezy: 0,1 - 30°C
• Temperatura otoczenia pracy: -10°C - +60°C
• Rozdzielczość: 0,1°C
• Dokładność ustawień: 0,1°C
• Częstotliwość pomiaru: 1/s
• Wymiary sterownika: 79 x 43 x 26 mm
• Czujnik: NTC10k na przewodzie 1M

W ZESTAWIE

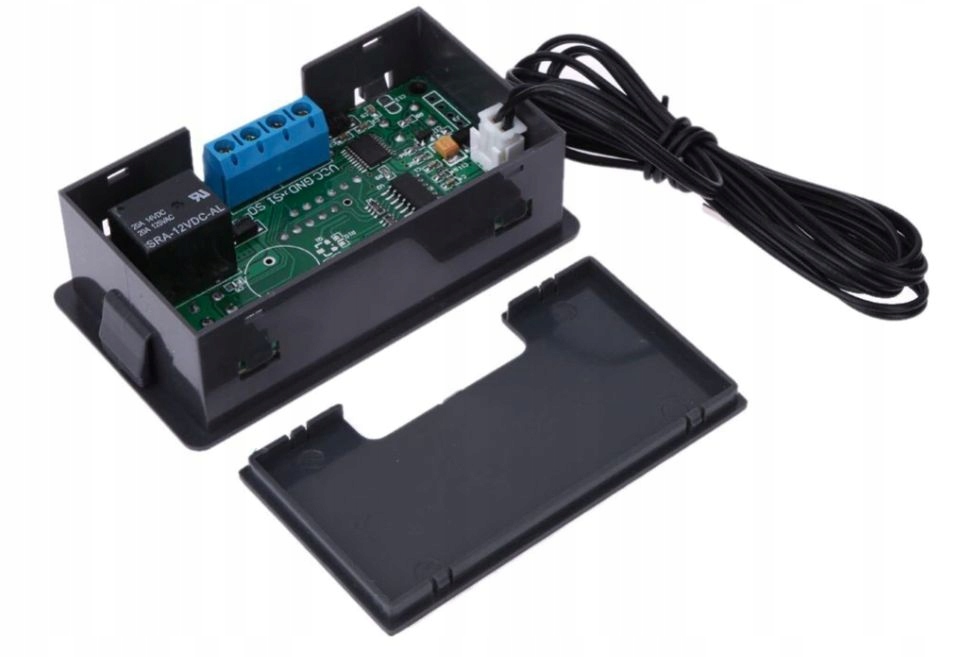

• Regulator temperatury
• Sonda (NTC10K czujnik temperatury)
• Instrukcja obsługi

Mimo oznaczenia na obudowie regulatora + i - do zasilania należy podłączyć napięcie 230V

OGRZEWANIE I CHŁODZENIE

OPIS FUNKCJI STEROWNIKA

• P0: tryb chłodzenia ("C") lub ogrzewania ("H")
• P1: regulacja histerezy (0,1°C - 30°C)
• P2: górny limit ustawienia temperatury (-50°C - 120°C)
• P3: dolny limit ustawienia temperatury (-55°C - 115°C)
• P4: korekta temperatury (-10°C - 10°C)
• P5: opóźnienie włączenia po osiągnięciu temperatury (0-10 minut)
• P6: alarm nadmiernej temperatury
• P7: blokada ustawień.
• P8: reset do ustawień fabrycznych.
• LLL: problem z otrzymaniem sygnału z czujnika temperatury

JAK TO DZIAŁA?

W jaki sposób ustawić parametry?

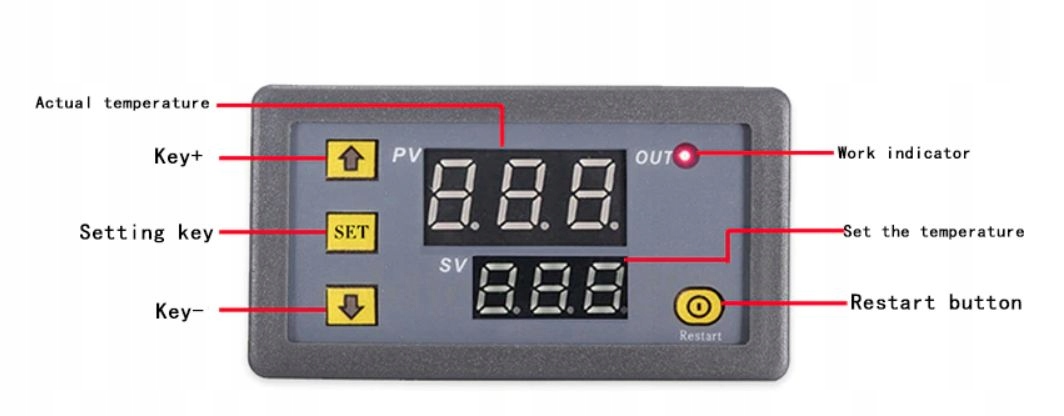

Programowanie:

• MENU - aby wejść w system programowania należy przytrzymać przycisk SET około 4-5sekund.
• Wybór trybu programowania P0 - P8 wybieramy przyciskiem SET
• Wybór ustawień używamy + i -
• Zatwierdzenie wybranej wartości przyciskiem SET

W jaki sposób ustawić temperaturę?

• Naciśnij przycisk SET.
• Niebieski wyświetlacz powinien zacząć migać.
• Używając przycisków ze strzałkami ustaw temperaturę.
• Po 2 sekundach ustawienia zostaną zapisane i nastąpi automatyczny powrót. Jeżeli dane nie mają zostać zapisane wystarczy nacisnąć przycisk SET i rozpocząć od nowa.

Zastosowanie:

• Pompy wody
• Pompy cyrkulacyjne
• Pompy CO
• Grzałki
• Wentylatory
• Kompresory
• i wiele innych.

Funkcje:

• Grzania
• Chłodzenia
• Histerezy
• Alarmu
• Górnego limitu temperatury
• Dolnego limitu temperatury
• Opóźnienia załączenia przekaźnika
• Ustawienia odchyłki temperatury
