Дымоходная система 8м KW fi200 Дымоходная система, керамическая, утепленная, вентиляция

SYSTEM KOMINOWY GRALKO UNIWERSAL

PARAMETRY TECHNICZNE

Wysokość: 8 m

Wymiar zewnętrzny pustaka: 36 x 50 cm

Ilość wentylacji: 1

Średnica: 200 mm

Rodzaj wkładu: ceramiczny

NORMY I CERTYFIKACJA

Certyfikat EU na cały komin GRALKO Uniwersal - Zgodność z normami EN 13063-1, 13063-2, 13063-3

👉Trójwarstwowa konstrukcja systemu GRALKO Uniwersal zapewnia maksymalne bezpieczeństwo, wysoką trwałość i stabilną pracę komina w każdych warunkach

1️⃣CERAMICZNY RDZEŃ

Ceramika w klasie PREMIUM (A1N1 / A3N1 / WA) od renomowanego producenta RHI Magnesita

• odporność na wysoką temperaturę (klasa T600),
• kondensat, wilgoć, kwasy oraz ścieranie (klasa D3), zapewnia wieloletnią trwałość i bezpieczeństwo użytkowania
• gładka powierzchnia wkładu ceramicznego ogranicza osadzanie sadzy i ułatwia czyszczenie,
• a gazoszczelne połączenia zapewniają stabilną i bezpieczną pracę całego systemu.

2️⃣PEŁNA WEŁNA KOMINOWA

Hydrofobizowana izolacja z wełny mineralnej frezowanej na całej długości rdzenia ceramicznego skutecznie zapobiega powstawaniu kondensatu i umożliwia szybkie uzyskanie ciągu kominowego.

3️⃣PUSTAKI KERAMZYTOBETONOWE

Lekka konstrukcja, łatwość montażu oraz odpowiednia wentylacja wkładu i izolacji dzięki zaprojektowanym otworom przewietrzającym. oraz możliwość zabezpieczenia komina dozbrojeniem.

GRALKO Uniwersal to kompletny system kominowy, który zapewnia łatwy i szybki montaż, oszczędzając czas i upraszczając prace instalacyjne.

✅System Kominowy GRALKO Uniwersal to certyfikowany, w pełni izolowany system kominowy zaprojektowany do bezpiecznego i efektywnego odprowadzania spalin

• zarówno suchych, jak i mokrych.

✅System uniwersalny przeznaczony do paliw – stałych (np. drewno, pellet, węgiel, ekogroszek, brykiet, miał), ciekłych oraz gazowych (np. olej opałowy, gaz przy OTWARTEJ komorze spalania).

• pracuje w zakresie od 60°C do 600°C, z odpornością na pożar sadzy nawet do 1000°C (klasa G)

✅System może być instalowany:

• zarówno wewnątrz, jak i na zewnątrz budynku,

znajdując zastosowanie w domach jednorodzinnych, budynkach mieszkalnych i obiektach użytkowych.

✅To rozwiązanie dedykowane do różnorodnych typów urządzeń grzewczych od tradycyjnych kotłów i kominków, po nowoczesne instalacje o zróżnicowanych parametrach pracy.

• kotły na węgiel lub ekogroszek, kotły pelletowe, kotły zgazowujące drewno, kominki tradycyjne, kominki z płaszczem wodnym, piece wolnostojące typu „koza”, piecyki kuchenne, inne

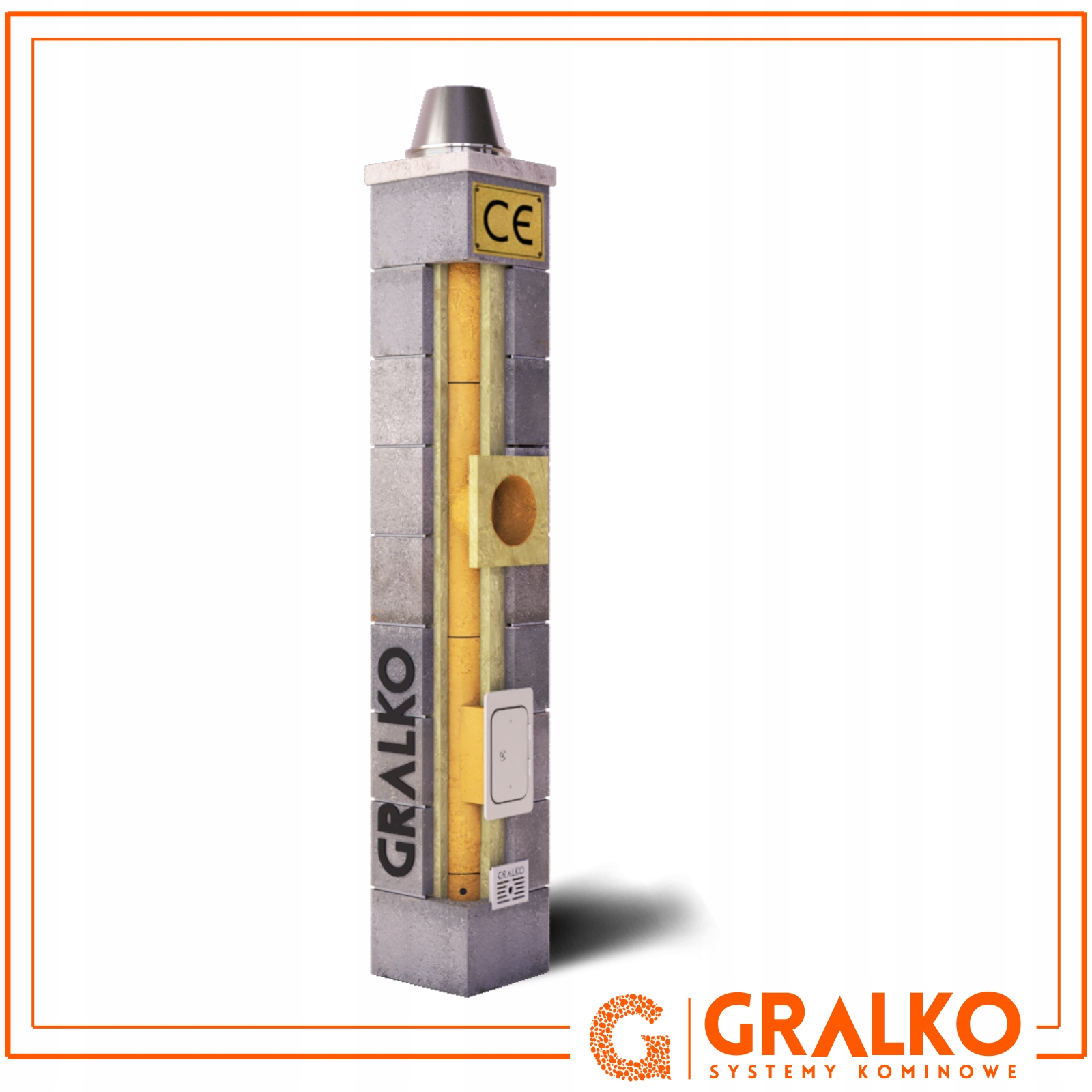

⚙️KOMPLETNY SYSTEM KOMINOWY GRALKO UNIWERSAL

System kominowy GRALKO UNIWERSAL to w pełni kompletny zestaw, który zawiera wszystkie niezbędne elementy do budowy izolowanego komina ceramicznego. Dzięki specjalistycznej linii technologicznej i precyzyjnie dopasowanym komponentom zyskujesz szybki i wygodny montaż, pewność wysokiej szczelności oraz bezpieczeństwo użytkowania na długie lata.

Przedstawiony schemat zawiera szczegółową listę elementów wchodzących w skład zestawu:

1. Nasada kominowa - dyfuzor zawsze w zestawie
2. Rura ceramiczna (klasa A1N1 A3N1 / WA RHI Magnesita)
3. Kit żaroodporny do ceramiki
4. Trójnik przyłączeniowy ceramiczny 90°
5. Trójnik wyczystkowy do rewizji ceramiczny
6. Misa kondensatu - (oryginalna misa CERAMICZNA odprowadzająca skropliny - odskraplacz)
7. Zbrojona płyta betonowa przykrywająca
8. Pustak kominowy keramzytobetonowy
9. Sznur dylatacyjny
10. Płyta czołowa z wełny
11. Wełna kominowa hydrofobizowana - pełna izolacja na całej długości rdzenia ceramicznego
12. Drzwiczki kominowe rewizyjne antywybuchowe, żaroodporne
13. Kratka wentylacyjna

Komin GRALKO UNIWERSAL stanowi kompletny system, w pełni gotowy do montażu.

RURY CERAMICZNE [2]

Wysokość rury: 33cm

Certyfikowane rury ceramiczne jednego z największych producentów w Europie tworzą przewód kominowy pozwalający odprowadzić spaliny z urządzenia grzewczego. Norma: PN EN 1457-1, EN 1457-2, klasyfikacja: A1N1 A3N1 / WA RHI Magnesita

TRÓJNIK PRZYŁĄCZENIOWY [4]

Wysokość trójnika przyłączeniowego: 66cm

Służy do połączenia komina z urządzeniem grzewczym (kąt 90°), Ceramika w Normie: PN EN 1457-1, EN 1457-2, klasyfikacja: A1N1 A3N1 / WA RHI Magnesita

TRÓJNIK WYCZYSTKOWY [5]

Wysokość trójnika wyczystkowego: 66cm

Umożliwia rewizję komina oraz jego czyszczenie. Ceramika w Normie: PN EN 1457-1, EN 1457-2, klasyfikacja: A1N1 A3N1 / WA RHI Magnesita

CERAMICZNY ODSKRAPLACZ - MISA KONDENSATU [6]

Oryginalna CERAMICZNA misa producenta ceramiki, na której opiera się cały ciężar rdzenia komina, odporna na działanie kondensatu, służąca do odprowadzenia go z komina, nie stosujemy tańszych betonowych zamienników, oferowanych przez innych producentów. Ceramika w Normie: PN EN 1457-1, EN 1457-2, klasyfikacja: A1N1 A3N1 / WA RHI Magnesita

NASADA KOMINOWA - DYFUZOR/ DASZEK/ STOŻEK [1]

Zakończenie komina wspomaga poprawny ciąg kominowy oraz ma za zadanie zabezpieczyć wełnę kominową znajdującą się w szczelinie między pustakiem a ceramiką, przed warunkami atmosferycznym oraz przewietrzać ją od góry

PŁYTA BETONOWA PRZYKRYWAJĄCA [7]

Zbrojona płyta przykrywająca komin, zabezpiecza go przed warunkami atmosferycznymi, zapewniając swobodny ruch ceramiki podczas eksploatacji komina oraz umożliwia przewietrzanie wełny kominowej.

PUSTAKI KOMINOWE [8]

Wykonane zostały z keramzytobetonu, w klasie L5 i więcej. Charakteryzuje je wysoka termoizolacyjność oraz wytrzymałość (8 MPa). Keramzyt powstający w wyniku wypalania gliny w temperaturze 1200°C wykazuje się odpornością na zawilgocenie, pleśnie oraz grzyby, pustaki doskonale zatrzymują ciepło, są ognioodporne i mrozoodporne.

Ponadto są łatwe w obróbce, można je docinać za pomocą piły ręcznej. Mają wysokość 24cm, dzięki czemu są lżejsze, więc murują się szybciej i łatwiej.

Pustaki kominowe posiadają system kanałów przewietrzających wełnę kominową oraz wkład ceramiczny. Dodatkowo posiadają otwory umożliwiające dozbrojenie komina ponad dachem

PŁYTA CZOŁOWA Z WEŁNY [10]

Została wykonana z niepalnej, hydrofobizowanej wełny mineralnej. Zabezpiecza otwór w pustaku kominowym, w którym umieszczony jest trójnik przyłączeniowy przed zmianami temperatury oraz łagodzi naprężenia powstające podczas użytkowania komina

WEŁNA FREZOWANA IZOLACYJNA  [11]

Wełna jest hydrofobizowana (pokryta impregnatem hydrofobowym, który zapobiega wnikaniu wody w głąb struktury materiału) i frezowana (otula idealnie wkład ceramiczny dzięki czemu nie powstają mostki termiczne). Przewodność cieplna λ: ≤ 0,036 W/mK. Temperatura stosowania: do 800°C. Klasyfikacja ogniowa: A1 (wyrób niepalny i nie rozprzestrzeniający ognia)

Izolacja między wkładem ceramicznym a pustakiem sprawia, że rdzeń komina zostaje wygrzany i nie traci tak szybko temperatury, dzięki czemu w kominie zbiera się znacznie mniej kondensatu powstającego podczas spalania

DRZWICZKI KOMINOWE REWIZYJNE [12]

Umożliwiają rewizję komina ceramicznego oraz zabezpieczają wyczystkę, posiadają izolację oraz są żaroodporne i antywybuchowe. Drzwiczki posiadają uniwersalny zamek, dzięki czemu można je otworzyć w łatwy sposób np. monetą. Rozwiązanie to powoduje, że w awaryjnej sytuacji nie trzeba szukać dedykowanego im kluczyka

KRATKA WENTYLACYJNA [13]

Umożliwia przewietrzanie wełny kominowej oraz daje dostęp do odskraplacza

KIT ŻAROODPORNY [3]

Kit kwaso oraz żaroodporny służy do łączenia elementów ceramicznych, odporny na bardzo wysokie temperatury, wykazujący doskonałą przyczepność do ceramiki i wysoką odporność na działanie ognia, gazów spalinowych i kondensatu zapewnia szczelne oraz mocne połączenie wkładów kominowych.

SZNUR DYLATACYJNY [9]

Stosowany do podłączenia komina z urządzeniem grzewczym - kotłem / kominkiem.

CO NAS WYRÓŻNIA?

✅Ceramiczna misa kondensatu - odskraplacz, będący podstawą rdzenia ceramicznego. To kluczowy element wpływający na trwałość komina.

✅Pełna, hydrofobizowana IZOLACJA NA CAŁEJ DLUGOŚCI rdzenia ceramicznego, wełna oznaczona klasyfikacją A1 (wyrób niepalny i nie rozprzestrzeniający ognia)

Każdy metr komina = metr wełny wysokotemperaturowej

✅Certyfikat na CAŁY SYSTEM KOMINOWY a nie na pojedyncze elementy komina, spełniając rygorystyczne normy europejskie PN-EN 13063-1, 13063-2, 13063-3

✅Odpowiednia ilość rur ceramicznych

Kupując komin 8 m, otrzymują Państwo 20 rur ceramicznych (pełne 8m ceramicznego rdzenia) – niezależnie od wysokości wykonanego cokołu, eliminując ryzyko braków materiałowych.

✅Przemyślana konstrukcja montażowa

• Pustak o wysokości 24 cm – szybsze i lżejsze murowanie
• Kanały przewietrzające wełnę i wkład kominowy
• Otwory do dozbrojenia części ponad dachem
• Lekka, modułowa budowa

Podsumowanie

Stawiamy na pełną zgodność z normami, najwyższe klasy techniczne, trwałą ceramikę i rozwiązania konstrukcyjne, które realnie zwiększają bezpieczeństwo oraz żywotność komina.

GRALKO Uniwersal to nie zestaw elementów – to kompletny, certyfikowany system kominowy zaprojektowany do wieloletniej, bezpiecznej pracy.
