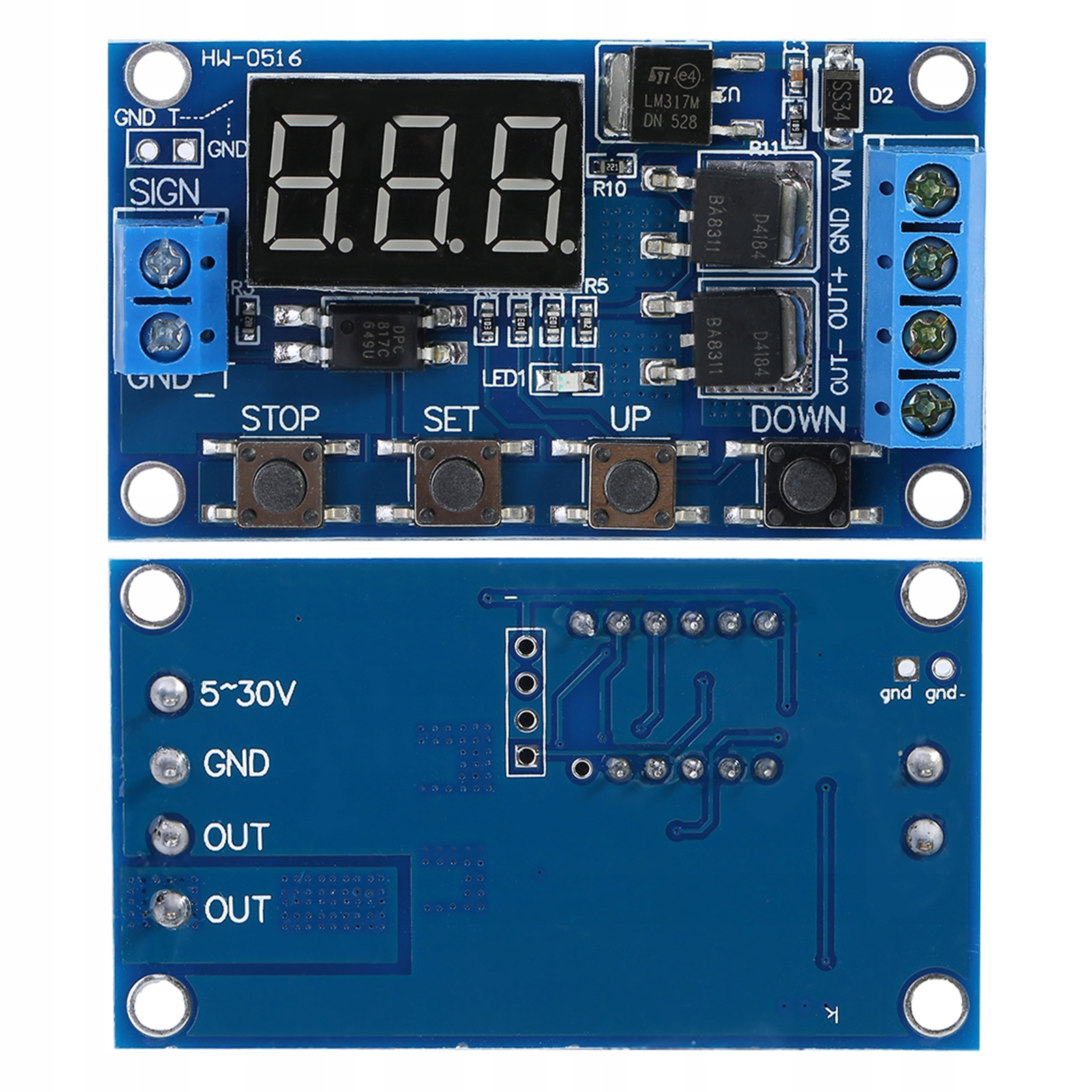

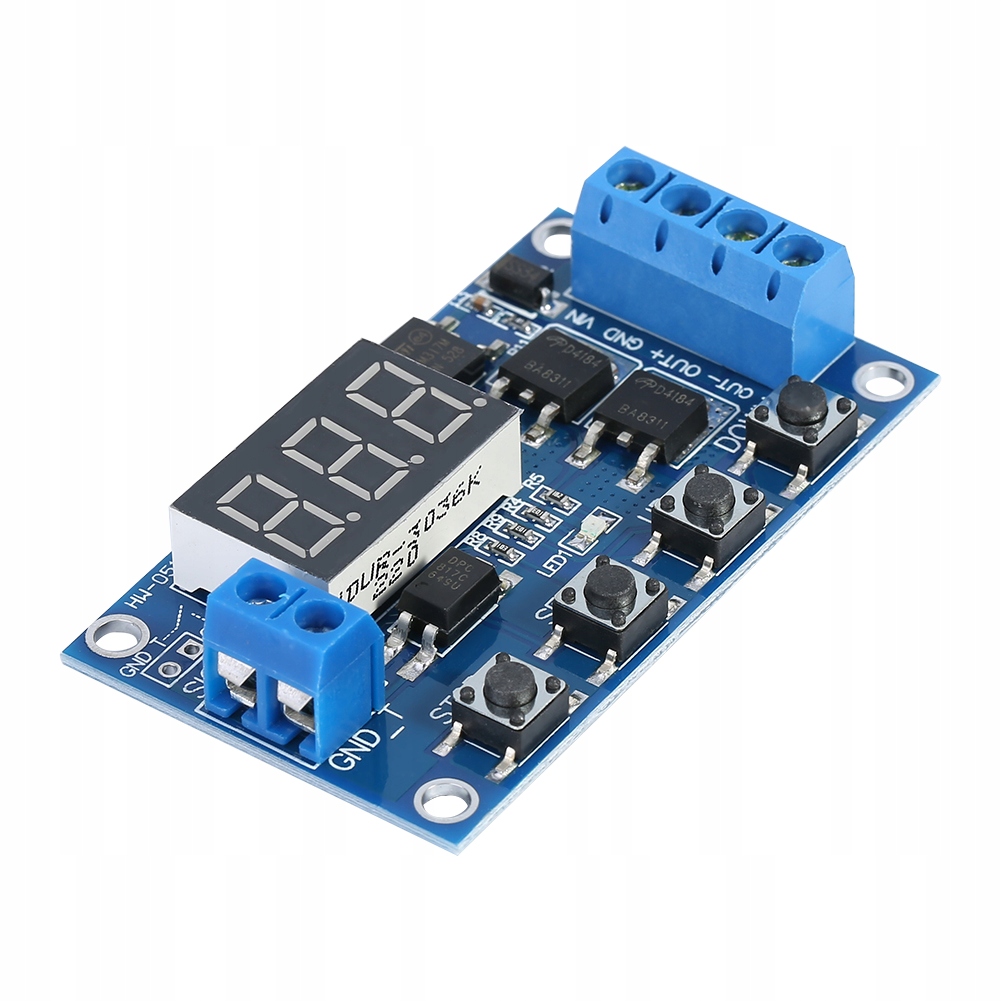

PRZEŁĄCZNIK CZASOWY OPÓŹNIENIA CYKLU WYZWALANIA

Cechy:

Aby osiągnąć szybkie włączanie wysokiej częstotliwości i obwód off, nieograniczona liczba czasów przełączania.

Brak hałasu podczas włączania/wyłączania, nospark i brak zakłóceń elektromagnetycznych.

W porównaniu do normalnych przekaźników elektromagnetycznych, ma dłuższą żywotność.

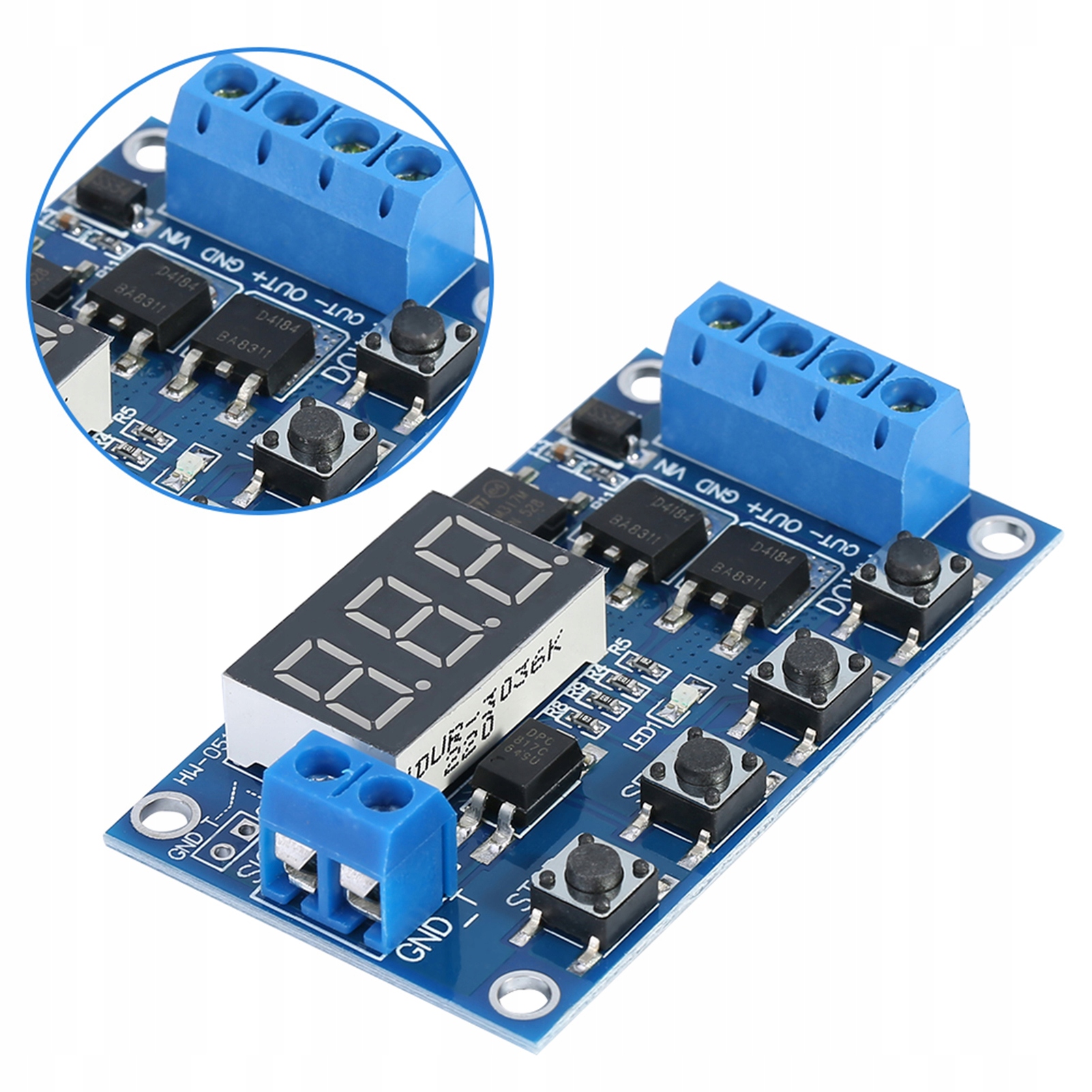

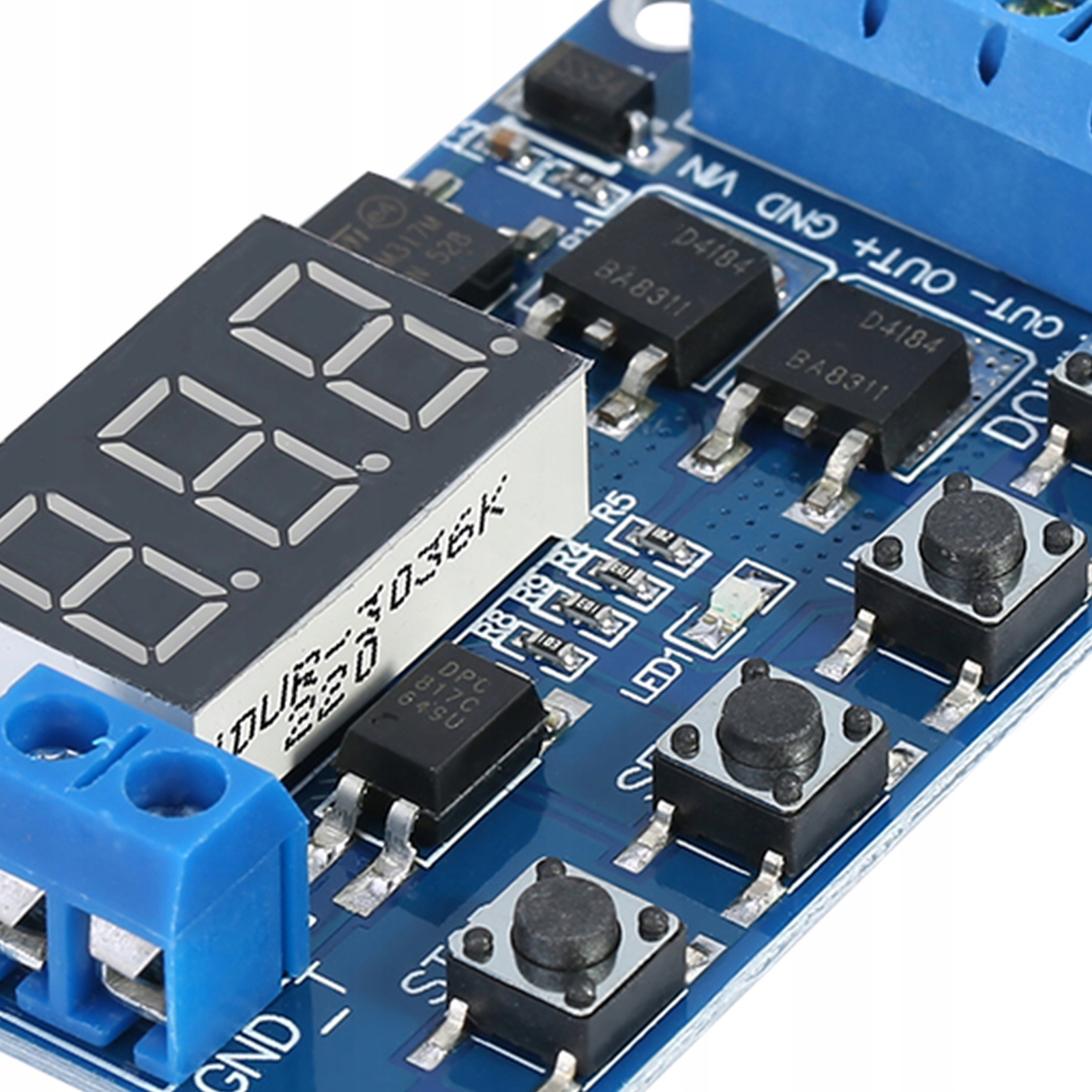

Podwójny MOS w równoległym aktywnym wyjściu, niższa odporność wewnętrzna, większy prąd, silna moc; W temperaturze pokojowej prąd pracy wynosi do 15A, moc do 400W, który może być używany do większości urządzeń.

Szerokie wejście napięcia od 5V do 36V, normalnyużywane do sterowania silnikami stałym, światłami, taśmami LED, mikropompami, zaworami elektromagnetycznymi itp., bardzo wygodne.

Posiada funkcję awaryjnego zatrzymania ("STOP" przycisk) i ochronę wejścia wstecznego.

Automatycznie wejdź w tryb uśpienia i wyłącz wyświetlacz, jeśli nie działa w ciągu pięciu minut, i zostanie obudzony przez naciśnięcie dowolnego przycisku.

Możesz ustawić różne parametry OP, CL, LOPparametry, które są niezależne od siebie i są zapisywane oddzielnie;

Wszystkie ustawienia parametrów zostaną zapisane automatycznie, jeśli wystąpi awaria zasilania.

Specyfikacje:

Napięcie: DC 5V~36V.

Źródło sygnału wyzwalacza: poziom wysokiego napięcia Trigger (3.0V~24V), uziemienie sygnału i uziemienie systemu nie są na wspólnej ziemi, aby poprawić zdolność przeciwzakłócania systemu (można je również podłączyć na ziemi).

Pojemność wyjściowa: DC 5V~36V, w temperaturze pokojowej, prąd ciągły wynosi 15A, moc 400W. Dzięki zwiększonemu rozpraszaniu ciepła prąd może wynosić do 30A.

Cichy prąd: 20mA

Prąd roboczy:50mA

Temperatura robocza: -40℃~85℃

Zakres zegarowania (opóźnienie czasu): 0,1sekundy do 999minut

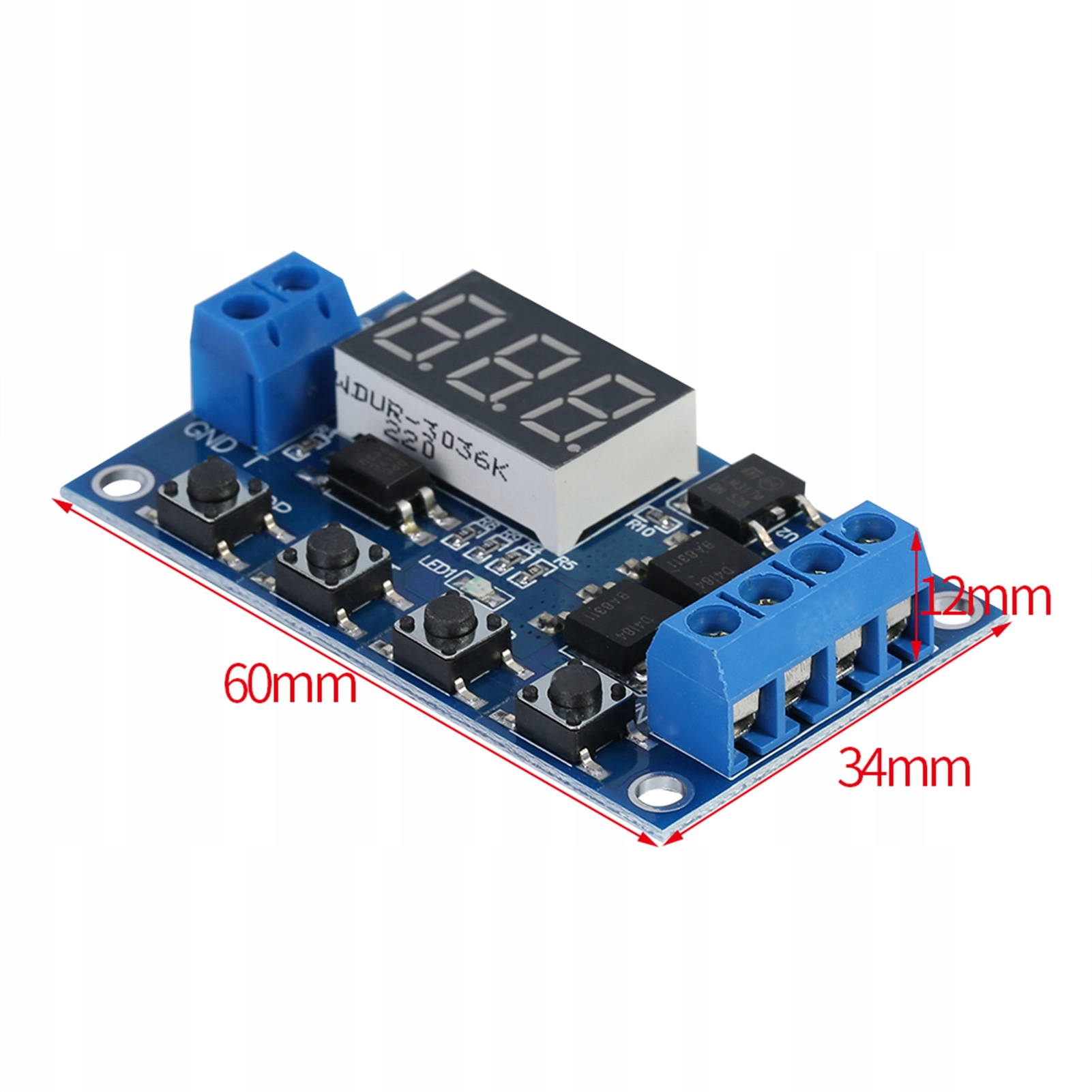

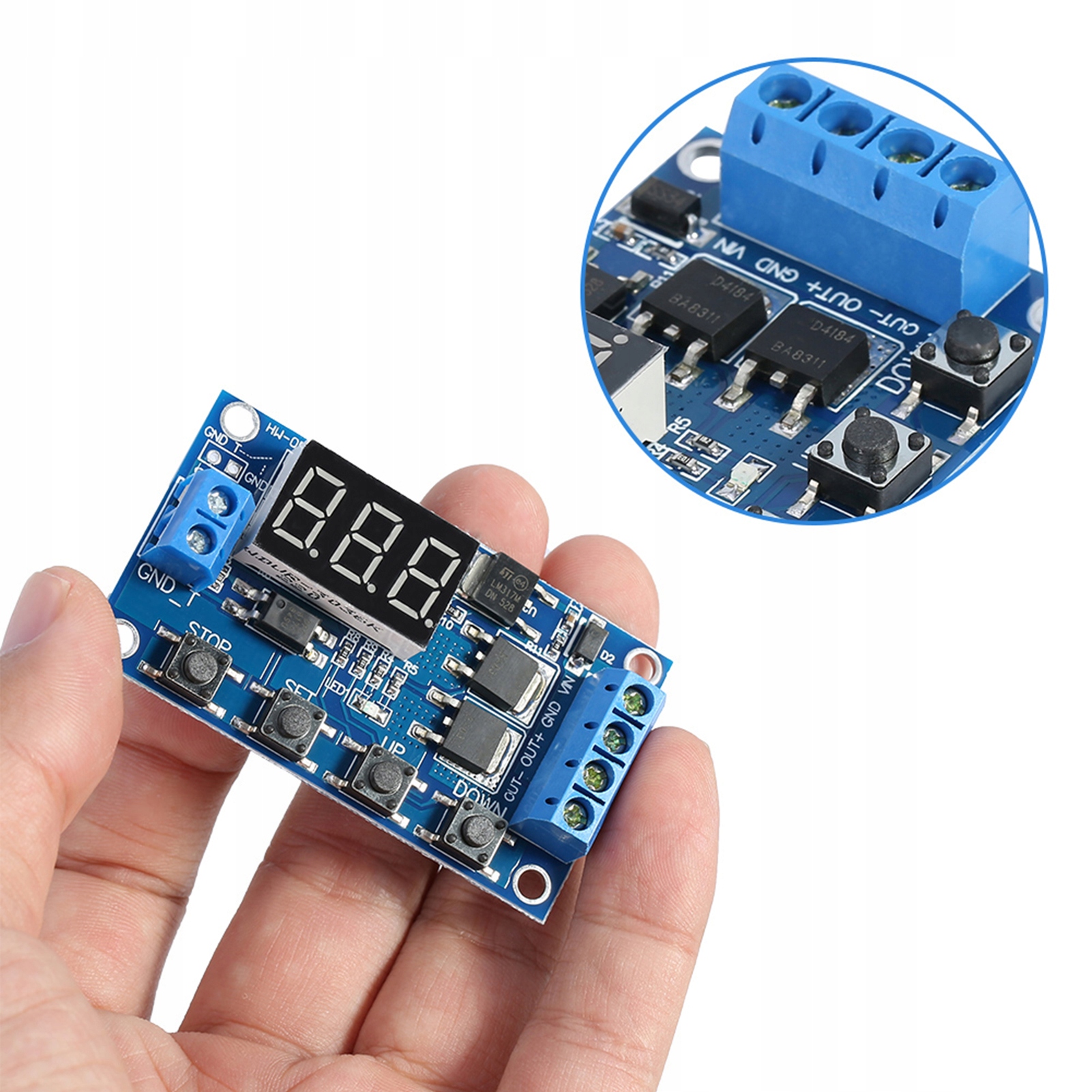

Rozmiar: 60*34*12mm do 2.36*1.33*0.47"

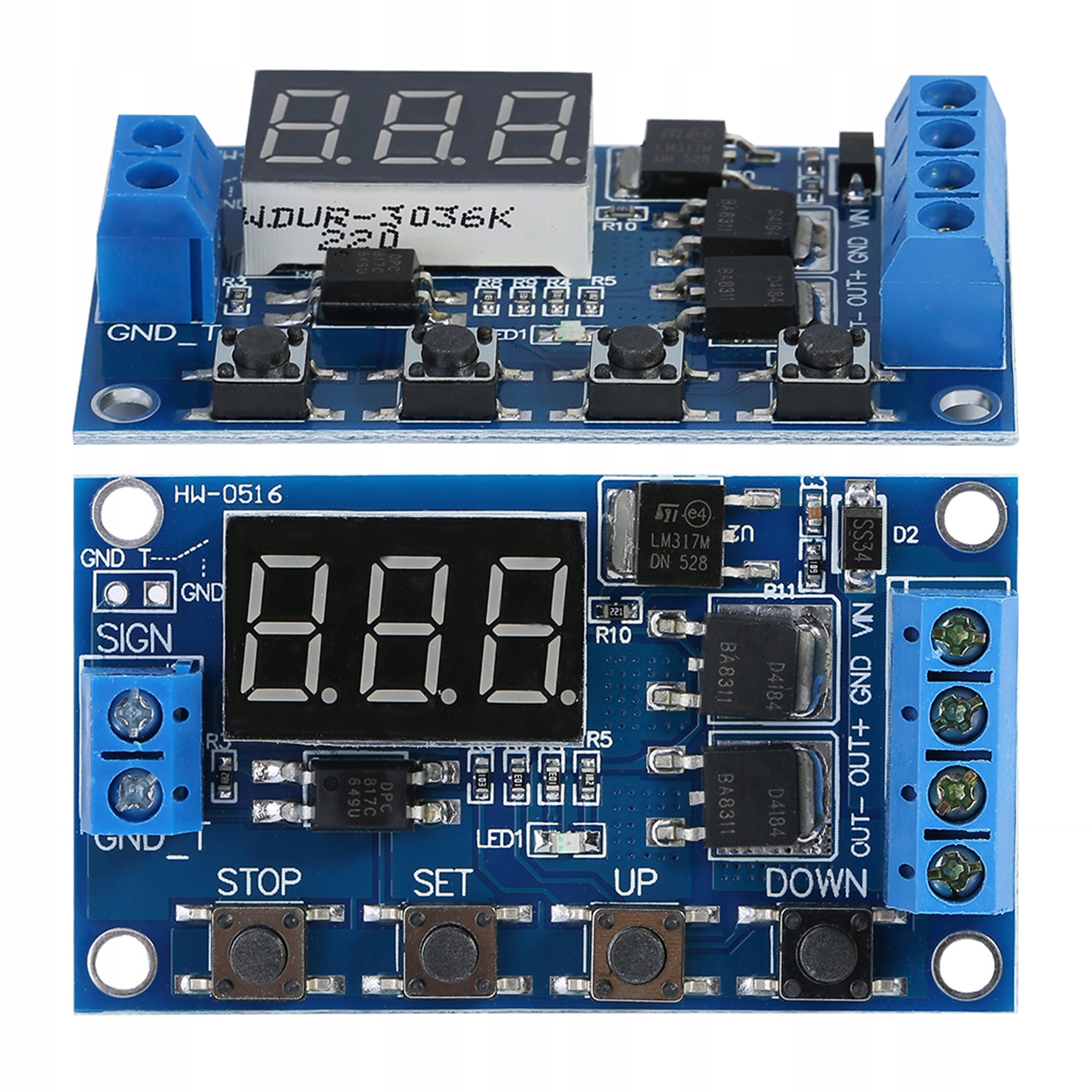

. PRZEŁĄCZNIK CZASOWY OPÓŹNIENIA CYKLU WYZWALANIA

Instrukcja:

Tryb pracy:

P1: sygnał wyzwalający, przekaźnik jest włączony w czasie "OP", a następnie odłączyć; w czasie "OP" następująco:

P1.1: sygnał jest ponownie uruchamiany, nieprawidłowy

P1.2: sygnał jest uruchamiany ponownie, zegar jest resetowany

P1.3: Sygnał jest ponownie wyzwalaczem resetu, przekaźnikiem i zatrzymaniem zegarowania;

P-2: sygnał wyzwalacza, przekaźnik wyłącza "CL" czasu, przekaźnik w czasie "OP", a następnie odłącza przekaźnik po zegarowaniu;

P3.1: sygnał wyzwalający, przekaźnik jest włączany po upływie czasu "OP", przekaźnik wyłącza czas "CL", a następnie cykle operacyjne; w przypadku ponownego wyzwalania sygnału podczas cyklu, przekaźnik wyłączony, zatrzymując się zegarkowania; można ustawić liczbę cykli czasu ("LOP").

P3.2: bez uruchamiania sygnału po włączeniu, przekaźnik znajduje się w czasie "OP", przekaźnik wyłącza czas "CL", następnie cykle operacyjne; liczba cykli czasu ("LOP ") może być ustalona.

P-4: funkcja utrzymywania sygnału. Jeśli istnieje sygnał wyzwalający, zegarowanie jest resetowane, przekaźnik pozostaje włączony; gdy sygnał znika,po zegarowaniu czasu "OP", przekaźnik jest wyłączony; Jeśli podczas zegarowania zostanie wyłączony inny sygnał, zegarowanie zostanie zresetowane.

Jak ustawić zakres zegarowania:

Po ustawieniu wartości parametru w modeselection naciśnij przycisk "STOP", aby ustawić zakres zegarowania;

XXX. Ostatni punkt po przecinku świeci się, zakres: 1-sekundy do 999 sekund.

XX. X Drugi ostatni punkt dziesiętny światło, zakres: 0.1 sekund do 99.9 sekund

X. X. X. Wszystkie 3-przecinkowe punkty świecą się, zakres: 1-minut do 999 minut.

Na przykład, jeśli chcesz ustawić "OP" jako 3.2 sekundy, podświetl drugi ostatni punkt dziesiętny, a wyświetlacz ustawienie jako 03.2

Opis parametru: "OP ťontime, "CL czas wyłączenia", "LOP liczba czasów cyklu (1-999razy, "--" reprezentuje pętlę nieskończoną).

Parametry te są niezależne od siebie,ale są współdzielone przez każdy tryb. Na przykład w trybie P1.1 ustaw terminowość"OP" to 5 sekundy, jeśli przełączysz się na tryb P1.2, jego "OP" będzie również 5 sekundy.

W głównym interfejsie (wyświetlacz 000), naciśnij przycisk "SET" wyświetli "OP" ("CL","LOP") i odpowiedni czas XXX;

Jeśli tryb (taki jak tryb P1.1, P1.2,P1.3) ma tylko czas "OP", naciśnij klawisz "SET", aby wyświetlić wyłącznie "OP" i odpowiedni czas;

Niektóre modele (takie jak tryb P3.1, P3.2) mają parametry "OP", "CL", "LOP", naciśnij przycisk "SET" wyświetli "OP" i odpowiedni czas, "CL" i odpowiedni czas, "LOP" i odpowiednią liczbę razy;

Po ustawieniu trybu, w głównym interfejsie naciśnij klawisz"SET", aby zobaczyć informacje o parametrach trybu prądowego, bardzo wygodne.

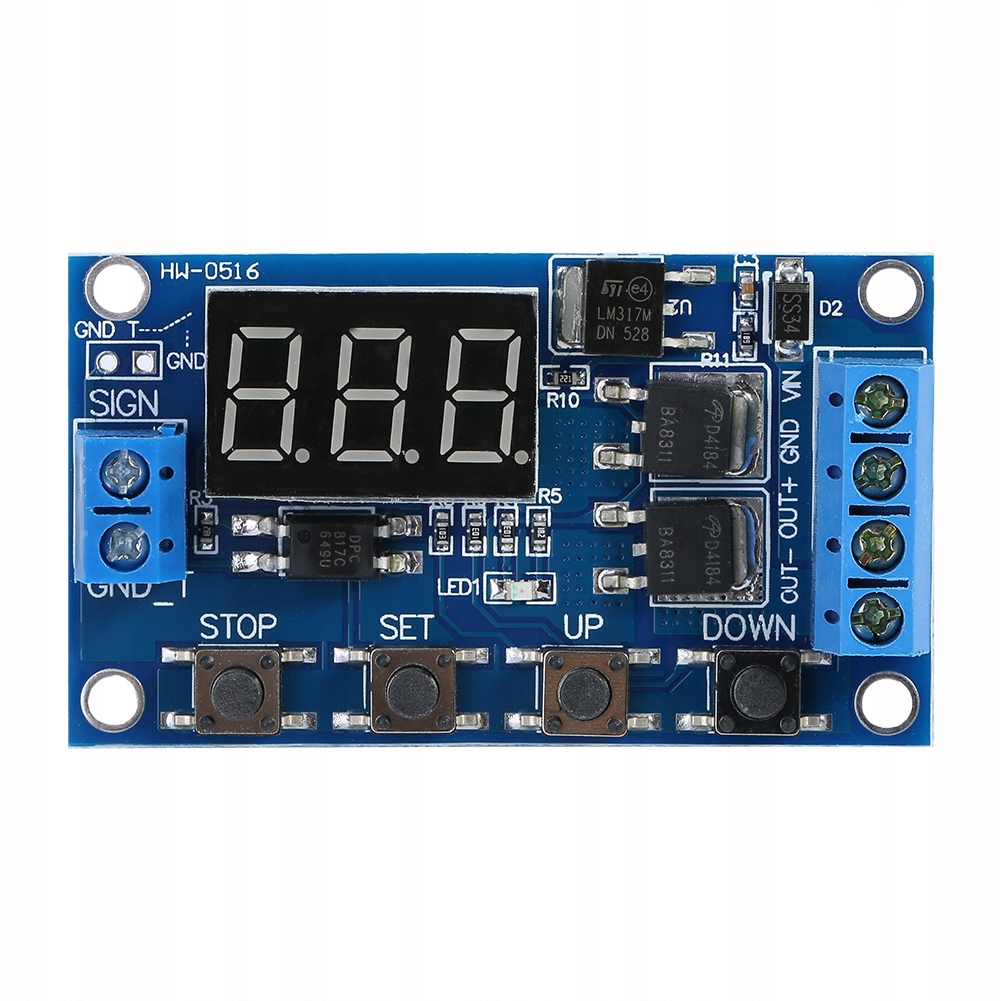

. PRZEŁĄCZNIK CZASOWY OPÓŹNIENIA CYKLU WYZWALANIA

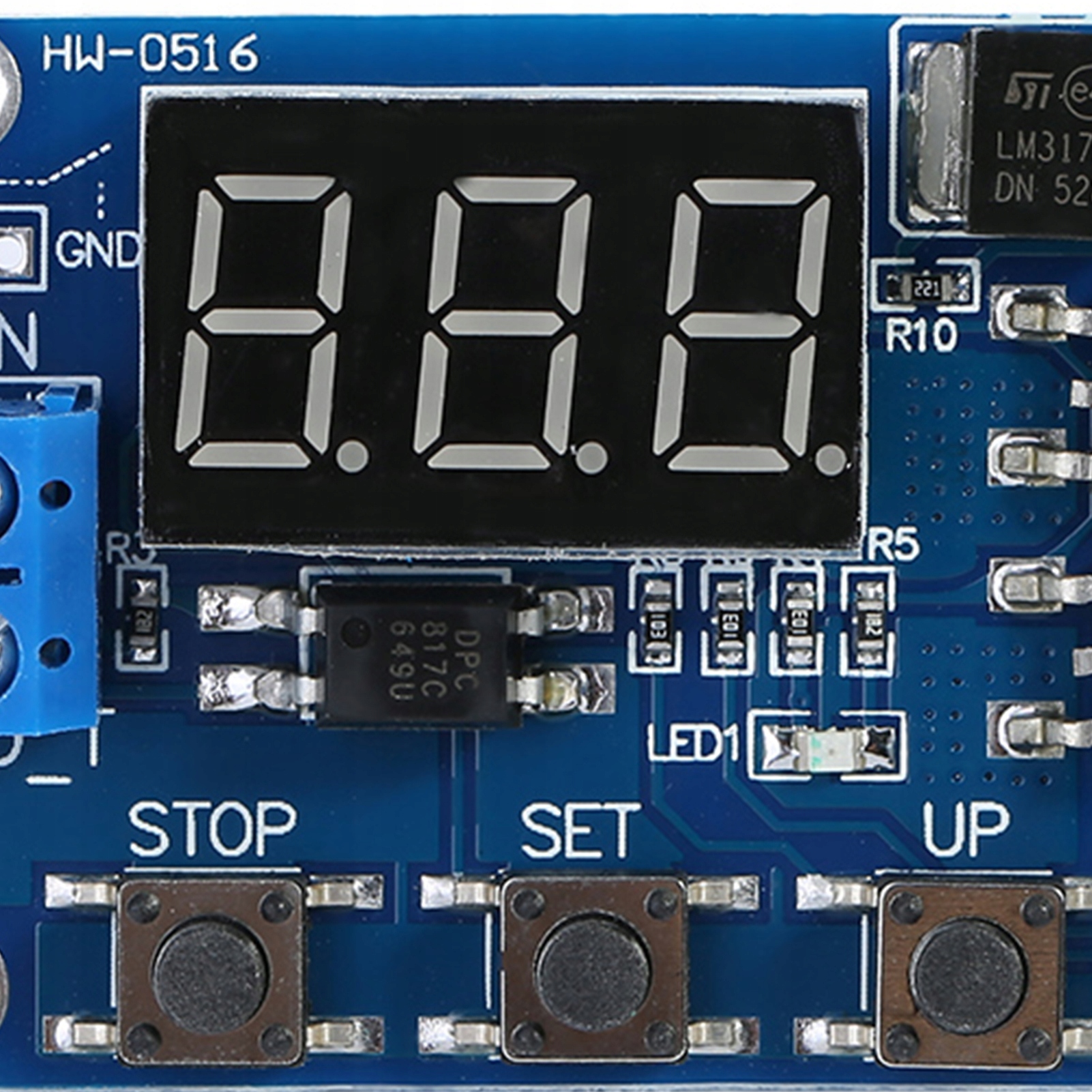

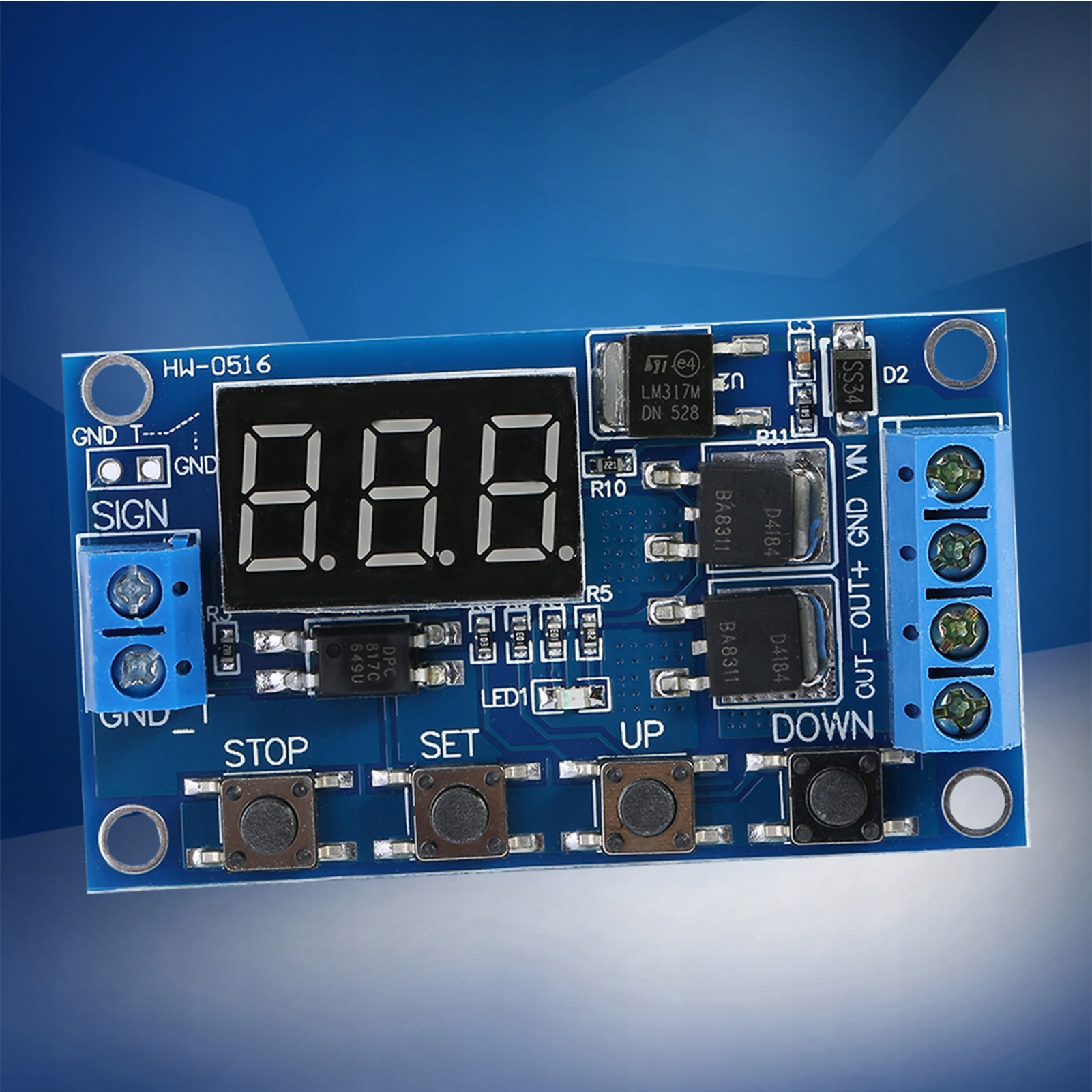

Jak ustawić parametry:

1. Najpierw przeczytaj instrukcję określenia wymaganego trybu pracy.

2. Moduł jest zasilany, wyświetlacz w bieżącym trybie pracy (tryb domyślny P1.1), a następnie wejdź do głównego interfejsu; Naciśnij i przytrzymaj przycisk "SET" przez 2 sekundy, aby wejść do wyboru trybu wewnątrz strony; Następnie naciśnij przycisk "UP", "DOWN", aby wybrać kod (P1.1,P-4).

3. Wybierz tryb (taki jak P3.2), następnie naciśnij przycisk "SET", parametr do ustawienia miga ("OP" na czas, "CL" czas wyłączenia, "LOP" cykle ("--)" reprezentuje pętlę nieskończoną)), naciśnij (lub naciśnij i przytrzymaj)"UP", "DOWN", aby dostosować wartość parametru; następnie naciśnij klawisz "STOP", aby ustawić pozycję punktu dziesiętnego, aby wybrać zakres zegarowania (0.1 sekund do 999 minut); Naciśnij przycisk "SET", aby ustawićkolejne parametry bieżącego trybu, metoda jest taka sama jak powyżej.

4. Po ustawieniu parametrów naciśnij i przytrzymaj przycisk "SET" przez 2-sekundy, a następnie bieżący tryb będzie migał raz, a następnie powrócić do głównego interfejsu, co oznacza, że parametry są skutecznie ustawione.

Główny interfejs: Jeśli przekaźnik nie jest w stanie roboczym, wyświetla "000" bez punktu dziesiętnego), jeśli jest w stanie roboczym, ma punkt dziesiętny.

Ekran wyboru trybu: Naciśnij i przytrzymaj przycisk "SET", aby wejść; Po ustawieniu naciśnij i przytrzymaj przycisk "SET", aby wyjść z powrotem do głównego interfejsu.

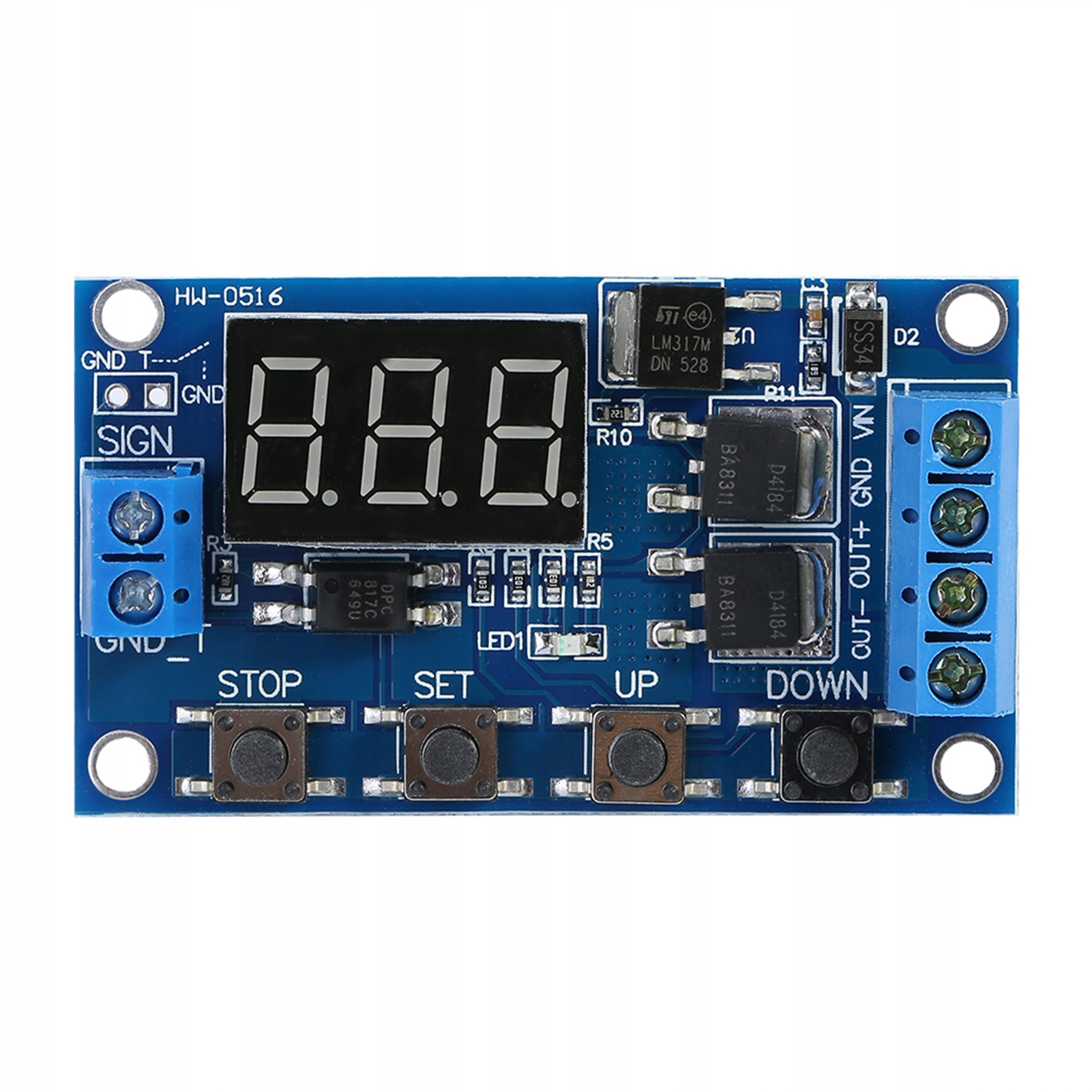

. PRZEŁĄCZNIK CZASOWY OPÓŹNIENIA CYKLU WYZWALANIA

Tryb włączania przekaźników:

1. ON: Przekaźnik umożliwia przewodzenie w "OP" na czas;

2. OFF: Przekaźnik zabrania przewodzenia i jest zawsze zamknięty;

W interfejsie głównym naciśnij przycisk "STOP", aby przełączyć się między Włączeniem i Wyłączeniem, bieżący stan będzie migał, a następnie powrócić do głównego interfejsu. (Ta funkcja jest funkcją awaryjną cystop, naciśnij przycisk, aby odłączyć przekaźnik)

Tryb uśpienia:

1. "C-P" Tryb uśpienia: pięć minut bez żadnej operacji, cyfrowy wyświetlacz automatycznie się wyłącza, program działa jak zwykle;

2. "O-d" Tryb normalny: cyfrowy wyświetlacz włącza się zawsze;

Naciśnij ręcznie przytrzymaj przycisk "STOP" przez dwie sekundy, aby przełączyć stan "C-P" i "O-d", bieżący stan miga, a następnie powrócić do głównego interfejsu.

Uwaga:

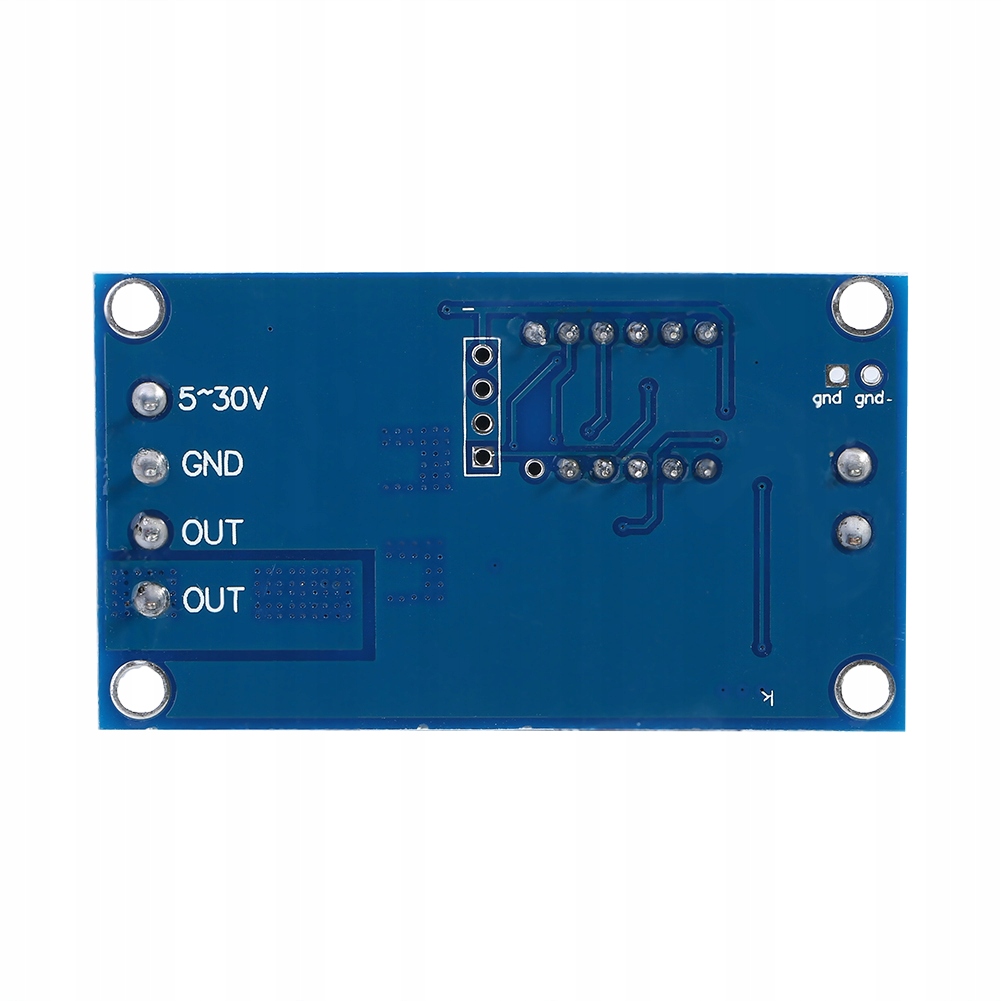

1. Moduł jest aktywnym wyjściem, napięcie wyjściowe równe napięciu wejściowemu.

2.'DC + 'i' obciążenie +'są wewnętrznie zwarcie (podłączone), ale 'DC- 'i' obciążenie na' nie może być ograniczone, w przeciwnym razie obciążenie nie może być kontrolowane włączanie i wyłączanie, co jest równoważne obciążeniu, które jest zawsze włączane.

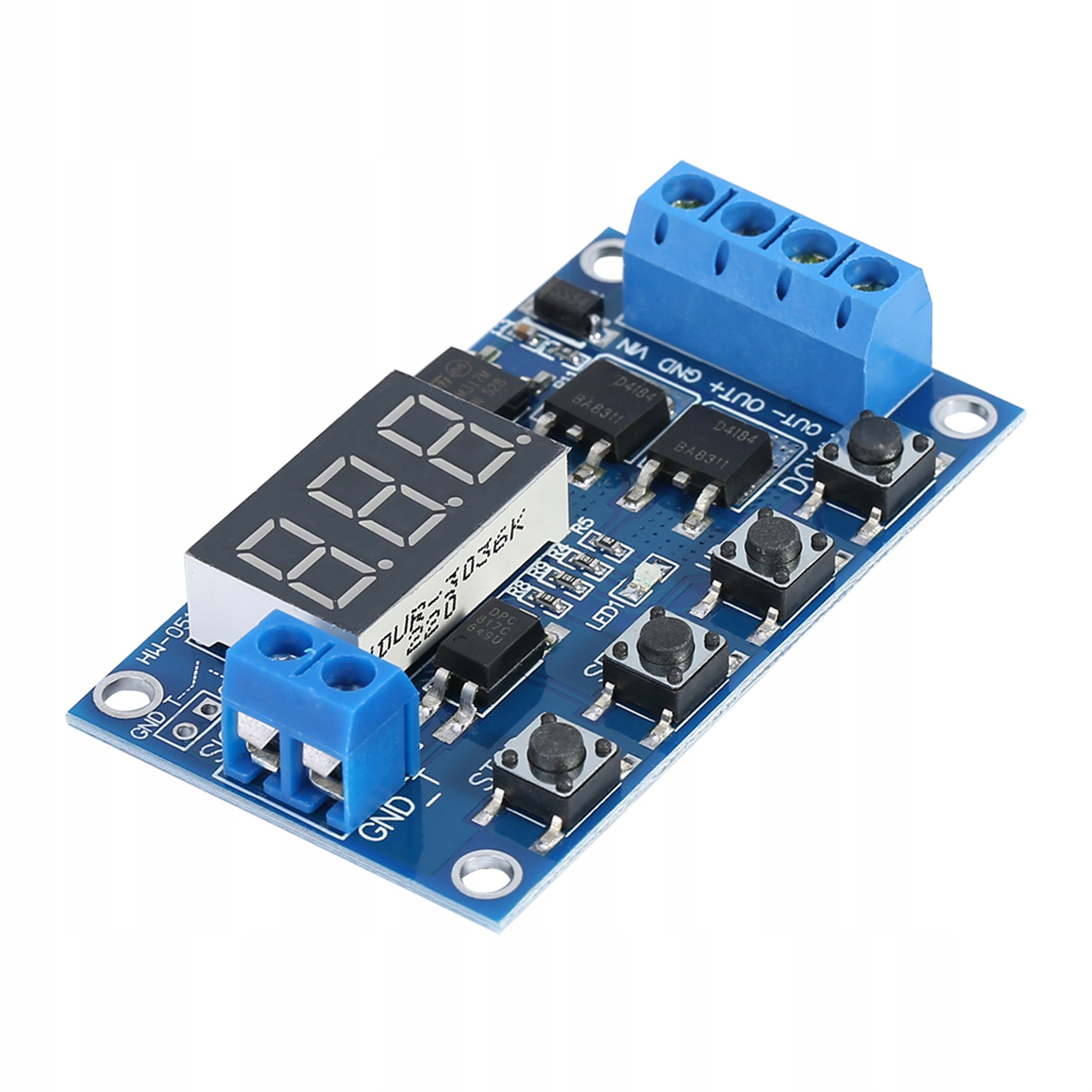

Pakiet zawiera:

1 x Moduł przełącznika czasu
