WIDEODOMOFON WiFi "BERNSTEIN" VDS-72RU

⭐aplikacja mobilna z menu w j. polskim - Tuya

⭐monitor z WiFi z ekranem LCD 7'',

⭐otwieranie 2 wejść (furtka, brama),

⭐rozdzielczość kamery Full HD 1080 p.,

⭐szeroki kąt widzenia kamery w poziomie /pionie 120º /60º,

⭐pamięć obrazów (czytnik kart SD),

⭐detekcja ruchu.

Sterowanie smartfonem

Darmowa aplikacja Tuya dostępna na platformy iOS i Android pozwala na:

• odbieranie połączeń przychodzących,
• podgląd obrazu otoczenia kamery zewnętrznej,
• zwalniania rygla i otwieranie bramy (zarówno po odebraniu połączenia jak i w trybie podglądu),
• ręczne zapisywanie zdjęć lub rejestrację filmów z rozmowy podglądu,
• wgląd w historię połączeń

MONITOR "BERNSTEIN" VDS-70RU AHD

⭐ Regulacja parametrów

Monitor wyposażony jest w pokrętła regulacyjne umożliwiające dostosowanie głośności rozmowy, jasności oraz nasycenia obrazu.

⭐ Wybór melodii dzwonka

Używając przycisku znajdującego się nad pokrętłami, użytkownik może wybrać 1 z 8 dostępnych melodii gongu, a przesuwając przełącznik — zmienić jej głośność.

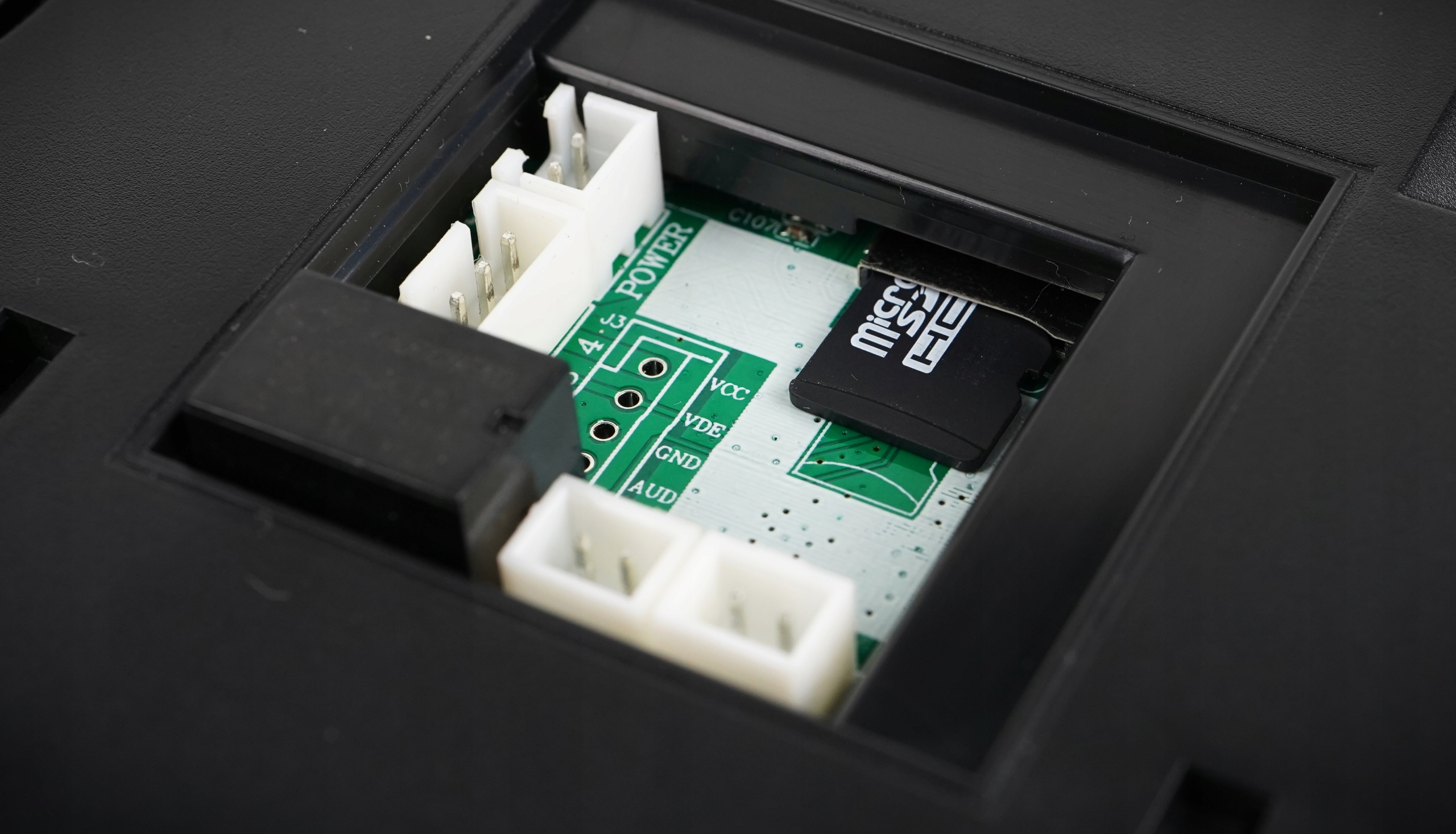

⭐ Pamięć obrazów

Monitor posiada slot kart SD, umożliwiający na instalację 128 GB karty pamięci, na której rejestrowane są obrazy osób odwiedzających (zapisując się automatycznie po naciśnięciu przycisku wywołania) lub obraz zarejestrowane po detekcji ruchu.

⭐ Podświetlane przyciski

1. Przycisk podglądu
2. Przycisk otwierania furtki (zwalniania rygla)
3. Przycisk otwierania bramy
4. Przycisk odbierania, prowadzenia rozmowy
5. Ustawienia monitora

⭐ Specyfikacja techniczna

• Napięcie zasilania: 12 V DC
• Parametry sygnału wideo: 1Vp-p 75 Ohm CCIR
• Minimalna ilość przewodów łączących: 4
• Ilość obsługiwanych wyjść: 2 - 1x: 12V DC 350mA, 1x: N.O. 1A/ DC 24V Max
• Czas aktywacji rygla/ bramy: 1-9s./ 1s.
• Pobór mocy - czuwanie / praca: 2W/ 9W
• Przekątna ekranu: 7”
• Typ ekranu: TFT-LCD
• Rozdzielczość ekranu: 1024 x 600 pikseli
• Ilość melodii gongu: 8
• Wbudowany moduł WiFi: Tak
• Interfejs komunikacji bezprzewodowej: IEEE 802.11 b/g/n
• Częstotliwość pracy: 2,4 GHz
• Maks. moc promieniowania: <5mW
• Współczynnik ochrony: IP20
• Slot kart (SD / micro SD): Tak (128 GB, Klasa 10)
• Temperaturowy zakres pracy: 0ºC ~ +40ºC
• Wymiary (W x SZ x G): 136 x 182 x 19 mm
• Waga netto: 310 g

ПОРТАЛЬНАЯ СТАНЦИЯ" BERNSTEIN " VDC-82RU FULL HD

⭐ Wodoodporna kaseta z daszkiem

Kaseta zewnętrzna wykonana jest ze stopu aluminium i tworzywa sztucznego, odpornego na opady atmosferyczne dodatkowo zabezpieczony daszkiem.

⭐ Szeroki kąt widzenia i jakość Full HD

Urządzenie posiada kamerę rejestrującą obraz w rozdzielczości Full HD 1080p. z obiektywem o polu widzenia 120º.

⭐ Oświetlenie nocne z czujnikiem zmierzchu

Dodatkowo kaseta  posiada podczerwone oświetlenie noce LED oraz czujnik zmierzchowy aktywujący automatycznie diody przy niedostatecznym oświetleniu.

⭐ Wizytownik

Montowana natynkowo stacja bramowa VDC-82RU to urządzenie o nowoczesnej stylistyce posiadająca wizytownik.

⭐ Budowa stacji bramowej

1. Daszek ochronny
2. Mikrofon
3. Kamera
4. Czujnik zmierzchu
5. Oświetlenie nocne
6. Wizytownik
7. Przycisk wywołania
8. Głośnik
9. Zaciski połączeniowe

⭐ Specyfikacja techniczna

• Napięcie zasilania: 12 V DC
• Parametry sygnału wideo: 1Vp-p 75 Ohm CCIR
• Ilość przewodów łączących: 4
• Ilość obsługiwanych lokali: 1
• Napięcie wyjściowe dla rygla elektromagnetycznego: 12 V DC
• Pobór mocy kasety zewnętrznej (czuwanie / praca): 0,2 W / 5 W
• Rozdzielczość obrazu: 2.0 Mpx (Full HD 1080 p.)
• Kąt widzenia kamery w poziomie /pionie: 120º /60º
• Typ przetwornika kamery: Kolor CMOS 1/4''
• Czas aktywacji rygla: Zależny od monitora
• Materiał obudowy: Stop aluminium
• Sposób montażu kasety zewn.: Natynkowy
• Oświetlenie nocne: 5 diod LED (światło podczerwone) z cz. zmierzchowym
• Współczynnik ochrony: IP65
• Temperaturowy zakres pracy kasety: -15ºC ~ +50ºC
• Wymiary kasety zewn. (W x SZ x G): 135 x 48 x 35 mm
• Waga netto kasety: 178 g

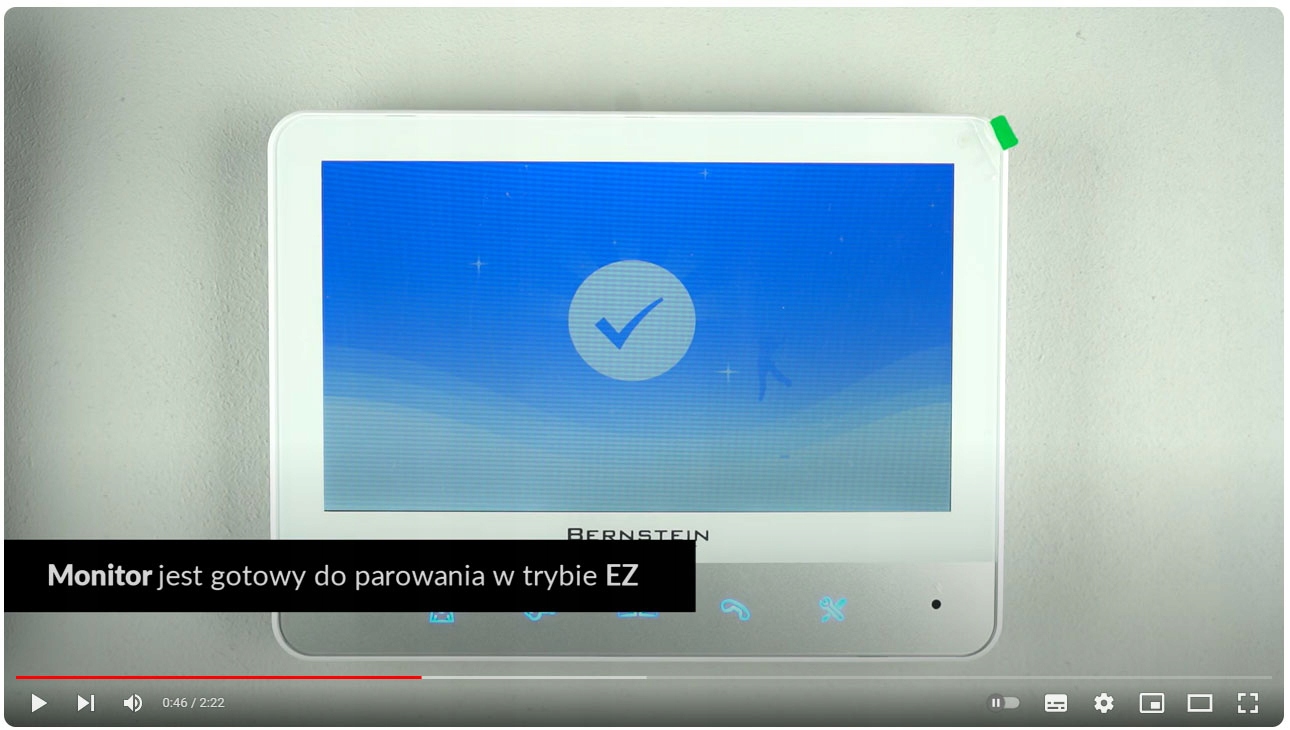

⭐ Wideoinstrukcja

Przejdź: https://www.youtube.com/watch?v=ZdUDSXB13hI

⭐Zawartość zestawu

• 1x monitor VDS-70RU
• 1x kaseta zewnętrzna z daszkiem VDA-82RU
• 1x zasilacz sieciowy
• 1x zestaw akcesoriów montażowych do monitora
• 1x zestaw akcesoriów montażowych do kasety zewnętrznej
• instrukcja obsługi w j. polskim

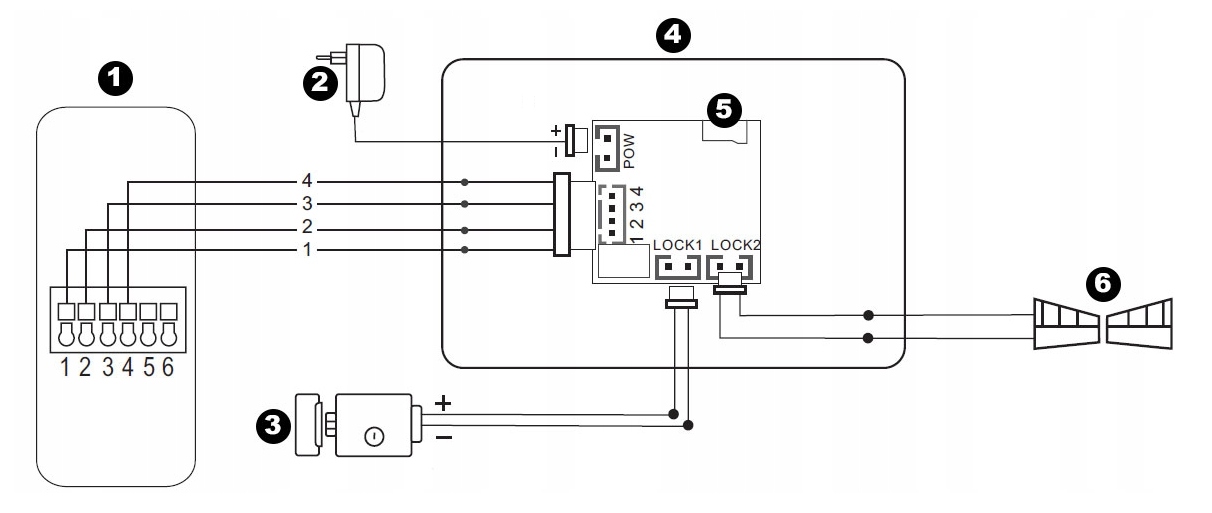

⭐ Schemat połączeń elektrycznych

Legenda

1. Stacja bramowa
2. Zasilanie DC 12V
3. Wyjście na elektrozaczep (rygiel elektromagnetyczny) DC 12V
4. Monitor
5. Slot karty SD
6. Wyjście na automat bramy wjazdowej

⭐ Najczęściej zadawane pytania

⭐ Czy aplikacja mobilna działa wyłącznie w sieci lokalnej, czy z każdego miejsca na świecie?

Monitor wideodomofonu posiada wbudowany moduł WiFi, który łączy się z routerem w sieci lokalnej. Natomiast aplikacja mobilna działa z dowolnego miejscu na ziemi, warunkiem jest dostęp telefonu do Internetu.

⭐ Jaki przewód muszę zastosować do połączenia monitora z panelem zewnętrznym?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m - zalecany przewód XzTKMXpw 4x2 x0,5mm2
• do 50m - zalecany przewód XzTKMXpw 4x2 x0,8mm2

⭐ Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z ryglem (elektrozaczepem)?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien mieć przerój min. 2x1mm2. Uwaga! Istnieje możliwość podłączenia elektrozaczepu zarówno do monitora jak i kasety zewnętrznej. W przypadku podłączenia rygla do kasety należy zastosować dodatkowy zasilacz DC 12V, który nie wchodzi w skład zestawu.

⭐ Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik woodoporności IP44, dzięki czemu może być narażone na czynniki atmosferyczne.

⭐ Czy mogę zastosować zasilacz na szynę DIN?

Tak, zalecany zasilacz powinien charakteryzować się napięciem DC 12V oraz mocą nie mniejsza niż 2,5A.

⭐ Czy elektrozaczep wymaga dodatkowego zasilania?

Nie, ponieważ dodatkowo zasilamy kasetę zewnętrzną (zasilanie rygla jest z kasety zewnętrznej).

⭐ Jaki elektrozaczep powinien zostać zastosowany do tego zestawu wideodomofonu?

Zestaw prawidłowo działa z elektrozaczepem niskoprądowym, symetryczny, uniwersalny, bez pamięci. Np. RE-31G2, RE-32G2.
