WIDEODOMOFON WiFi

"BERNSTEIN" VDS-72RU

⭐aplikacja mobilna z menu w j. polskim - Tuya

⭐monitor z WiFi z ekranem LCD 7'',

⭐otwieranie 2 wejść (furtka, brama),

⭐rozdzielczość kamery Full HD 1080 p.,

⭐szeroki kąt widzenia kamery w poziomie /pionie 120º /60º,

⭐pamięć obrazów (czytnik kart SD),

⭐detekcja ruchu.

Управление смартфоном

Бесплатное приложение Tuya доступно для платформ iOS и Android позволяет:

• прием входящих звонков,
• предварительный просмотр изображения внешней камеры,
• разблокировка болта и открытие ворот (как при получении подключение и в режиме предварительного просмотра),
• сохранение фотографий вручную или запись видео с предварительный просмотр разговоров,
• понимание истории звонков

МОНИТОР «БЕРНШТЕЙН» VDS-70RU AHD

⭐ Настройка параметров

Монитор оснащен регуляторами, позволяющими отрегулируйте громкость разговора, яркость и насыщенность изображения.

⭐ колокола

Используя кнопку, расположенную над циферблатами, пользователь может выбрать 1 из 8 доступны мелодии перезвона, а перемещением переключателя-изменение его громкости.

⭐ изображения

Монитор имеет слот для SD-карты, позволяющий установить 128 ГБ карты памяти, на изображения посетителей (автоматически сохраняются при нажатии кнопка вызова) или изображение, записанное после обнаружения движения.

⭐ (релиз болта)

Кнопка открывания ворот

Кнопка ответа, вождения разговоры

Настройки монитора

⭐ DC

Параметры видеосигнала: соединительные провода: выход: активация болта / ворот: 9W

Диагональ экрана: экран: пиксели

Количество мелодий звонка: 8

Встроенный модуль WiFi: b/g/n

Рабочая частота: излучения: kart (SD / micro SD): работы: мм

Вес нетто:

STACJA BRAMOWA "BERNSTEIN" VDC-82RU

⭐ Wodoodporna kaseta z daszkiem

Kaseta zewnętrzna wykonana jest ze stopu aluminium i tworzywa sztucznego, odpornego na opady atmosferyczne dodatkowo zabezpieczony daszkiem.

⭐ Szeroki kąt widzenia i jakość Full HD

Urządzenie posiada kamerę rejestrującą obraz w rozdzielczości Full HD 1080p. z obiektywem o polu widzenia 120º.

⭐ Oświetlenie nocne z czujnikiem zmierzchu

Dodatkowo kaseta  posiada podczerwone oświetlenie noce LED oraz czujnik zmierzchowy aktywujący automatycznie diody przy niedostatecznym oświetleniu.

⭐ Wizytownik

Montowana natynkowo stacja bramowa VDC-82RU to urządzenie o nowoczesnej stylistyce posiadająca wizytownik.

⭐ Строительство портальной станции

1. Козырек защитный
2. Микрофон
3. Камера
4. Датчик сумерек
5. Освещение ночные
6. Визитница
7. Кнопка вызова
8. Динамик
9. Зажимы соединения

⭐ Specyfikacja techniczna

• Napięcie zasilania: 12 V DC
• Parametry sygnału wideo: 1Vp-p 75 Ohm CCIR
• Ilość przewodów łączących: 4
• Ilość obsługiwanych lokali: 1
• Napięcie wyjściowe dla rygla elektromagnetycznego: 12 V DC
• Pobór mocy kasety zewnętrznej (czuwanie / praca): 0,2 W / 5 W
• Rozdzielczość obrazu: 2.0 Mpx (Full HD 1080 p.)
• Kąt widzenia kamery w poziomie /pionie: 120º /60º
• Typ przetwornika kamery: Kolor CMOS 1/4''
• Czas aktywacji rygla: Zależny od monitora
• Materiał obudowy: Stop aluminium
• Sposób montażu kasety zewn.: Natynkowy
• Oświetlenie nocne: 5 diod LED (światło podczerwone) z cz. zmierzchowym
• Współczynnik ochrony: IP65
• Temperaturowy zakres pracy kasety: -15ºC ~ +50ºC
• Wymiary kasety zewn. (W x SZ x G): 135 x 48 x 35 mm
• Waga netto kasety: 178 g

⭐Содержимое комплекта

• 1x monitor VDS-70RU
• 1X наружная кассета с козырьком VDA-82RU
• 1X адаптер переменного тока
• 1X комплект монтажных аксессуаров для монитор
• 1X набор аксессуаров для наружной кассеты
• руководство пользователя в Ю. польском

⭐ Wideoinstrukcja

Przejdź: https://www.youtube.com/watch?v=ZdUDSXB13hI

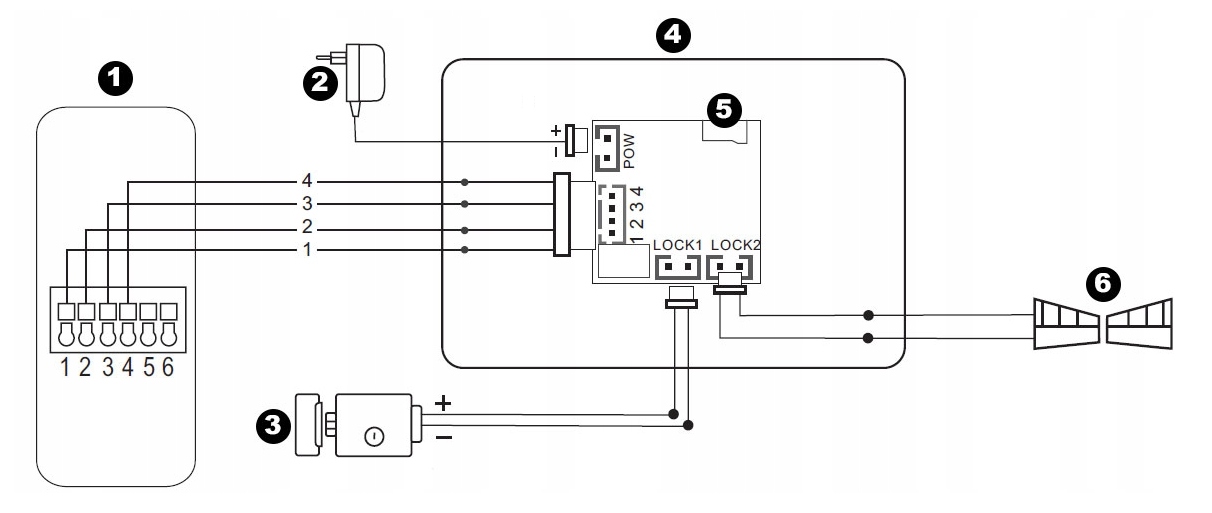

⭐ Схема электропроводки

Легенда

1. Портальная станция
2. Электропитание ДК 12В
3. Выход на электромагнит (электромагнитный болт) DC 12V
4. Монитор
5. Слот для SD-карты
6. Выход на автомат въездные ворота

⭐ Часто задаваемые вопросы

⭐ Мобильное приложение работает исключительно в локальной сети или из любого места в мир?

Монитор видеодомофона имеет встроенный модуль WiFi, который подключается к маршрутизатору в локальной сети. В то время как мобильное приложение работает из любой точки Земли, условие доступ телефона в интернет.

⭐ Какой провод мне нужно использовать для подключения монитора к внешней панелью?

При проектировании электрической системы необходимо учитывать соответствующий поперечное сечение проводов:

• до 30 м - рекомендуемый кабель XzTKMXpw 4x2 x0. 5mm2
• до 50 м - рекомендуемый кабель XzTKMXpw 4x2 x0. 8mm2

⭐ Какой провод мне нужно использовать для подключения внешней панели с болтом (соленоидом)?

Кабель, соединяющий электроцепь с кассетой внешний должен иметь прерывание мин. 2x1mm2. Внимание! Есть возможность подключения электротранспорта как для монитора, так и для внешней кассеты. При подсоединении болта к кассете необходимо используйте дополнительный источник питания постоянного тока 12 в, который не входит в комплект.

⭐ Является ли панель внешний может подвергаться воздействию дождя и снега?

Да, устройство имеет высокий коэффициент устойчивости к древесине IP44, поэтому он может подвергаться воздействию фактороватмосферные.

⭐ Могу ли я использовать блок питания на DIN-рейке?

Да, рекомендуется источник питания должен иметь напряжение постоянного тока 12 В и мощность не менее 2,5 А.

⭐ Требуется ли дополнительный источник питания?

Нет, потому что мы дополнительно питаем картридж внешний (питание болта от внешнего картриджа).

⭐ Какой электротранспорт должен быть быть примененным к этому набору видеодомофона?

Набор работает правильно с низкий ток, симметричный, универсальный, без памяти. Np. RE-31G2, RE-32G2.
