МОНО УСИЛИТЕЛЬ 500W 55-80V IRS2092S

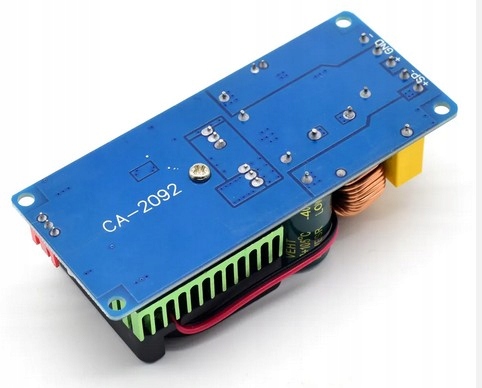

WZMACNIACZ AUDIO 500W MONO NA UKŁADZIE SCALONYM IRS2092S CA-2092

MOC WZMACNIACZA 500W, ZASILANIE SYMETRYCZNE OD +/-55V DO +/- 80V (OPTYMALNE +/-70V) UKŁAD SCALONY IRS2092S

Aktualizacja opisu: MAJ 2024 - bardzo prosimy o zapoznanie się z informacjami!

Po sygnałach od klientów, sprawdziliśmy działanie końcówek mocy i okazało się, że wszystkie nasze moduły działają prawidłowo tylko nie zostały właściwie podłączone. Podczas podłączania wejścia należy zwrócić szczególną uwagę na to, że wejście sygnału jest SYMETRYCZNE  - wejście sygnału mono podłączamy do skrajnych pinów, do środkowego pinu podłączamy oplot kabla.W przypadku użycia końcówek mocy jako 2xMONO=STEREO do wejściowego sygnału stereo, należy wypróbować wariant podłączenia tylko + (plus) sygnałów bez podłączania - (minus) sygnałów oraz bez podłączenia oplotu/masy.

WEJŚCIA:

• zasilanie DC (prąd stały), symetryczne - minimum -55V/+55V do -80V/+80V

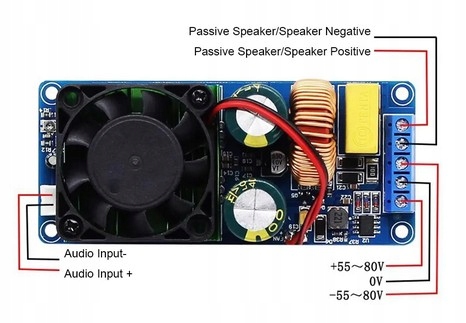

• - wejście sygnału audio - symetryczne:  wejście sygnału mono podłączamy do skrajnych pinów, do środkowego pinu podłączamy oplot kabla

WYJŚCIE: GŁOŚNIK, impedancja głośnika: 4-8 omów (zależna od napięcia zasilania)

Wbudowany wentylator, zabezpieczenie przeciwzwarciowe wyjścia, zabezpieczenie termiczne - przy przekroczeniu temperatury 100 st. C wzmacniacz wyłącza się

Размеры

PROSIMY O ZAPOZNANIE SIĘ Z WAŻNYMI INFORMACJAMI:

Płytka wzmacniacza jest aplikacją układu scalonego z MINIMUM niezbędnych elementów potrzebnych do podstawowego działania.

Do poprawnego działania układu wzmacniacza zalecane są następujące dodatkowe elementy:

- optymalnym układem zasilającym jest zasilacz liniowy prądu stałego, niestabilizowany, o odpowiedniej wydajności prądowej w czasie pracy ciągłej jak i w chwilowym zwiększonym obciążeniu (podczas uruchomienia, zmiany głośności)

- zasilacz powinien być zbudowany w oparciu o transformator odpowiedniej mocy, mostki prostownicze, filtry RC (kondensatory, rezystory)

- moc transformatora powinna pozwalać na uzyskanie napięcia symetrycznego minimum -55V/+55V pod obciążeniem

- układ zasilający powinien posiadać kondensatory elektrolityczne o pojemności kilku tysięcy uF (mikrofoaradów)

- odsprzężenie (decoupling) układu zasilania np. za pomocą kondensatorów filtrujących lub układu filtra LC, RC

- użycie radiatora na układzie scalonym

- zastosowanie filtra wyjściowego

- bezwzględnie należy zastosować bezpieczniki na zasilaniu wzmacniacza

- masa układu "zero" zasilania -  połączone jest galwanicznie z "minusem" głośnika oraz środkowym pinem wejścia sygnału (oplot kabla symetrycznego)

WEJŚCIA:

- zasilanie DC (prąd stały), symetryczne - minimum -55V/+55V do -80V/+80V

- wejście sygnału audio - symetryczne:  wejście sygnału mono podłączamy do skrajnych pinów, do środkowego pinu podłączamy oplot kabla

- w przypadku użycia końcówek mocy jako 2x mono do sygnału stereo, należy wypróbować wariant podłączenia tylko + (plus) sygnału bez podłączania - (minus) oraz oplotu/masy.

WYJŚCIE: GŁOŚNIK MONO

Impedancja głośnika: 4-6-8 omów (zależna od napięcia zasilania)

UWAGI:

- do zasilania wzmacniaczy NIE ZALECA SIĘ stosowania przetwornic impulsowych (step-down, step-up, zasilaczy od laptopów, ładowarek itp.) z powodu możliwości wzbudzania się wzmacniacza, powstania zakłóceń częstotliwości lub niestabilnej pracy zasilanego urządzenia

- do zasilania wzmacniaczy NIE ZALECA SIĘ stosowania przetwornic impulsowych ponieważ w niektórych przypadkach przetwornice wymagają obciążenia wstępnego jak również wymagają czasu na ustabilizowanie napięcia i prądu wyjściowego. Podczas uruchamiania przetwornica może zostać uszkodzona lub może zostać uszkodzony wzmacniacz
