Wiązka z modułem elektronicznym do haka holowniczego.

Moduł WH0 jest najprostszym sterownikiem oświetlenia przyczepy w najbardziej ekonomicznej kompletacji.

INSTALACJE PRZYCZEP 7-pin i 13-pin

To jest najprostszy moduł z minimalną liczbą akcesoriów w najniższej cenie.

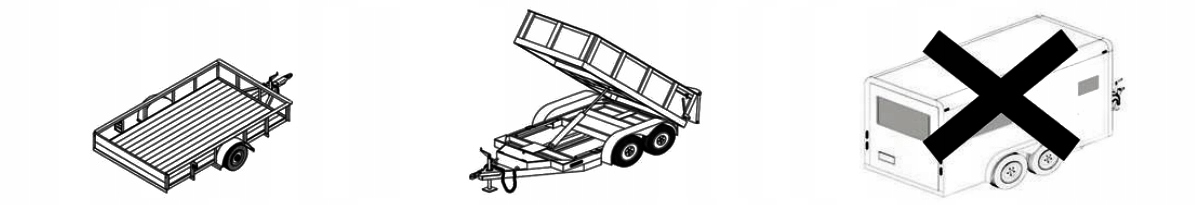

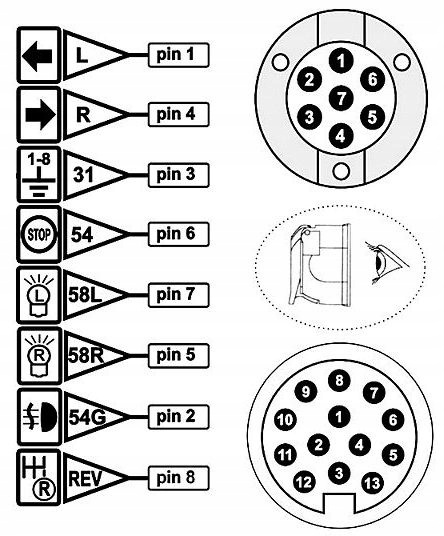

WAŻNE:Moduł został zaprojektowany do podłączenia 8-przewodowej instalacji przyczepy (czyli ze światłem wstecznym) i powinien być użyty z gniazdem 13-pinowym ale może być użyty z gniazdem 7-pinowym (wówczas bez obsługi światła wstecznego).

GŁÓWNE CECHY MODUŁU:

• Możliwość podłączenia gniazda 7 lub 13pin !
• Przeznaczony do instalacji w pojazdach z żarówkami i diodami LED !
• Brak wyłączenia światła przeciwmgielnego w samochodzie
• Światło cofania !

PODSTAWOWE FUNKCJE MODUŁU

• Obciążenie prądowe wejść: ≤2 mA
• Współpraca z oświetleniem LED i jednowłóknowym samochodu: TAK
• Obsługa instalacji samochodowej ze zmiennym napięciem zasilania lamp (PWM)L TAK (analogowo)
• Współpraca z oświetleniem LED i żarówkowym przyczepy: TAK
• Możliwość sterowania działaniem modułu czujników parkowania samochodu: NIE
• Sterowanie światłem wstecznym przyczepy: TAK

SPOSÓB OBSŁUGI TYLNYCH ŚWIATEŁ PRZECIWMGŁOWYCH SAMOCHODU

• Sposób sterowania światłem przeciwmgłowym przyczepy: Bezpośredni
• Sekwencyjny sposób sterowania światłem przeciwmgłowym przyczepy: NIE

DANE TECHNICZNE

• Napięcie zasilania:10-18 V
• Maksymalne obciążenie wyjścia świateł pozycyjnych: (każda ze stron) 3 x 5 W
• Maksymalne obciążenie wyjścia świateł stop: 3 x 21 W
• Maksymalne obciążenie wyjścia świateł kierunkowskazów: (każda ze stron) 21+10 W
• Maksymalne obciążenie wyjścia światła przeciwmgłowego: 21 W
• Maksymalne obciążenie wyjścia świateł cofania: 21 W

Krótka charakterystyka:

Moduł WH0 jest najprostszym sterownikiem oświetlenia przyczepy w najbardziej ekonomicznej kompletacji.

Moduł został zaprojektowany do podłączenia 8-przewodowej instalacji przyczepy (czyli ze światłem wstecznym) i powinien być użyty z gniazdem 13-pinowym ale może być użyty z gniazdem 7-pinowym (wówczas bez obsługi światła wstecznego).

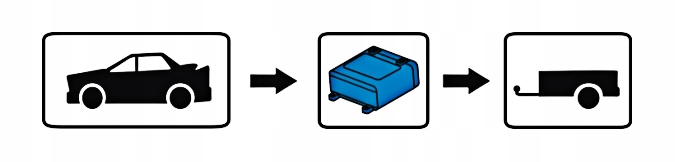

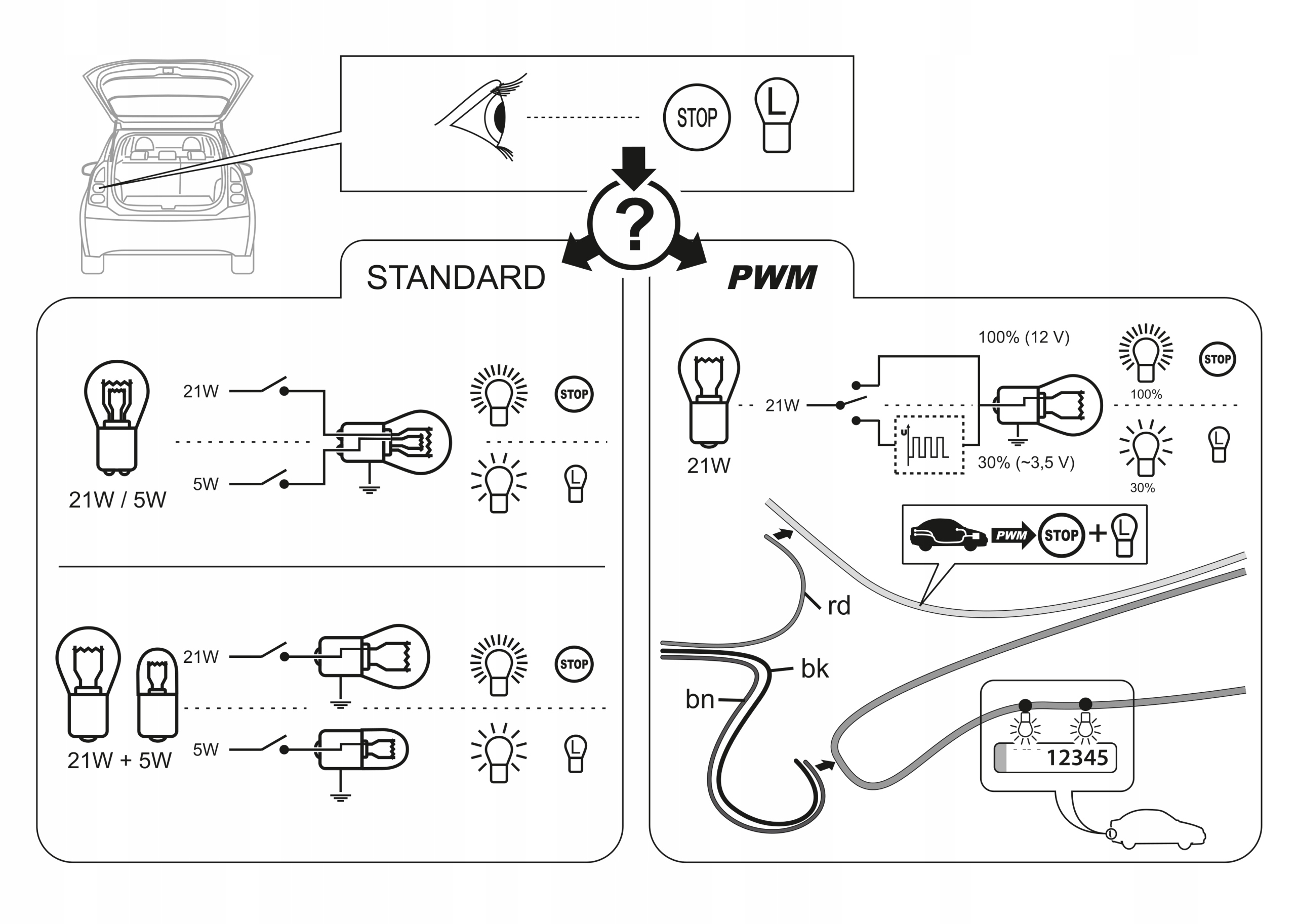

Należy zaznaczyć, że moduł ten jest dostosowany do oświetlania żarówkowego jak i LED samochodu jak też poprawnie działa ze sterowaniem oświetlenia typu "PWM" w samochodzie (czyli gdy jednym przewodem jest sygnalizacja dla dwóch świateł np. "stop" i "pozycja").

Moduł nie obciąża obwodu elektrycznego samochodu, ponieważ pobór prądu z wiązki na każdym z wejść sygnałowych wynosi około 1mA, co wyklucza zakłócenie pracy układu elektronicznego pojazdu. Może być podłączony zarówno do instalacji pojazdu z żarówkami włókowymi i diodami LED. Moduł jest najbardziej ekonomicznym rozwiązaniem przeznaczonym do montażu instalacji 13-przewodowych.

Zawartość zestawu:

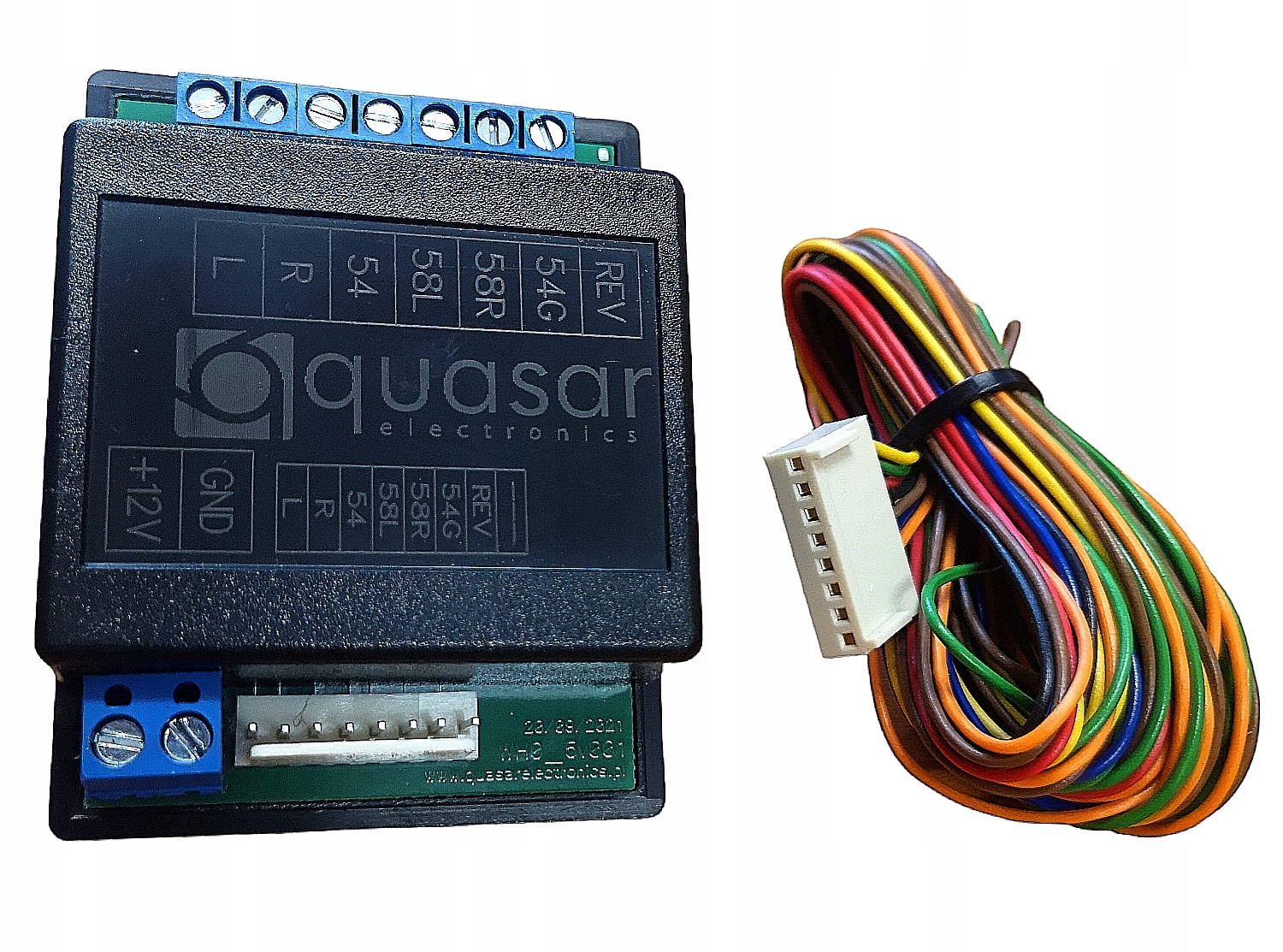

1. Centrala modułu

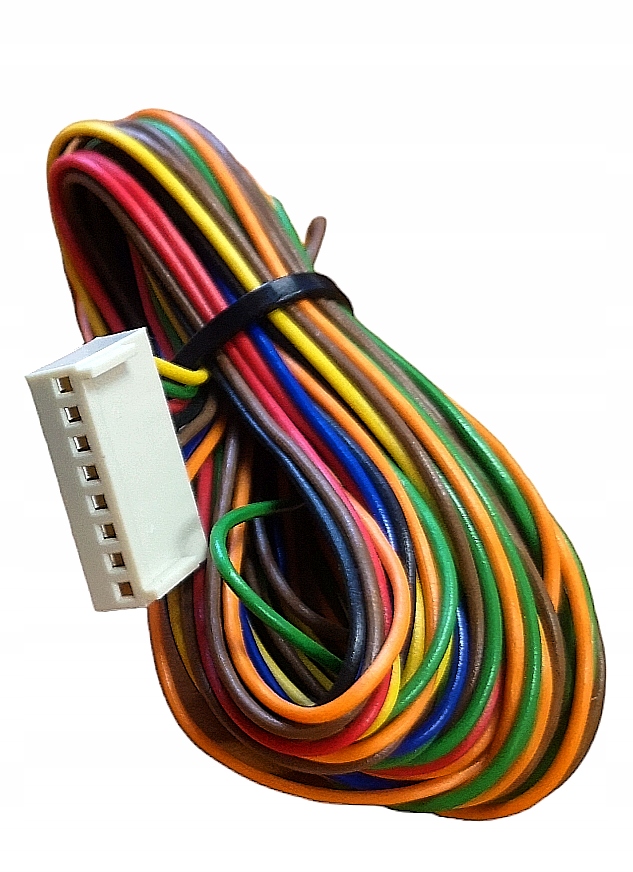

2. Wiązka do podłączenia wejść modułu
3. Schemat i instrukcja montażu

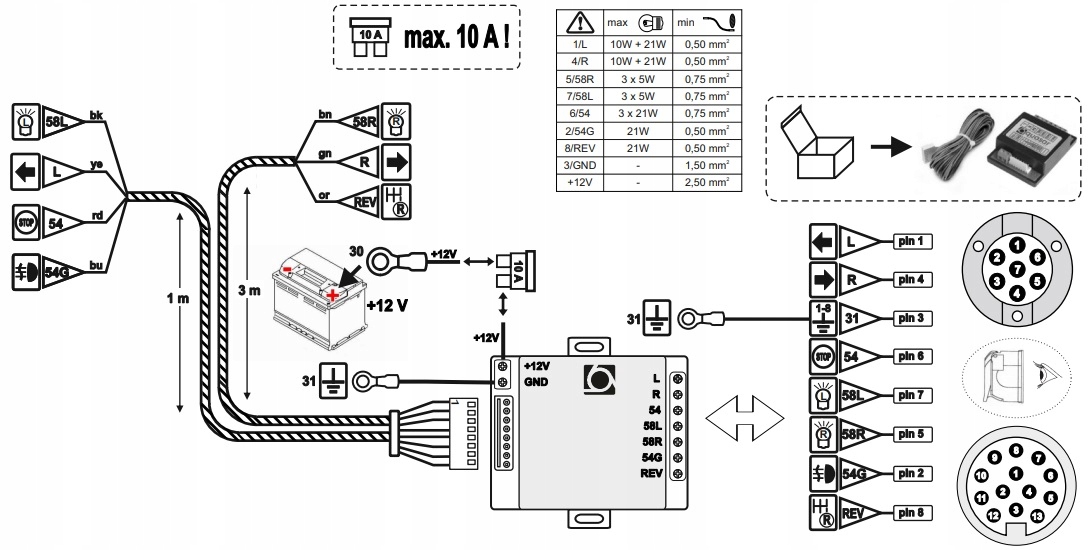

SCHEMAT MONTAŻU:

W ZAŁĄCZNIKU PONIŻEJ PEŁNA INSTRUKCJA WRAZ Z OPISEM KOLORÓW PRZEWODÓW ITD.
