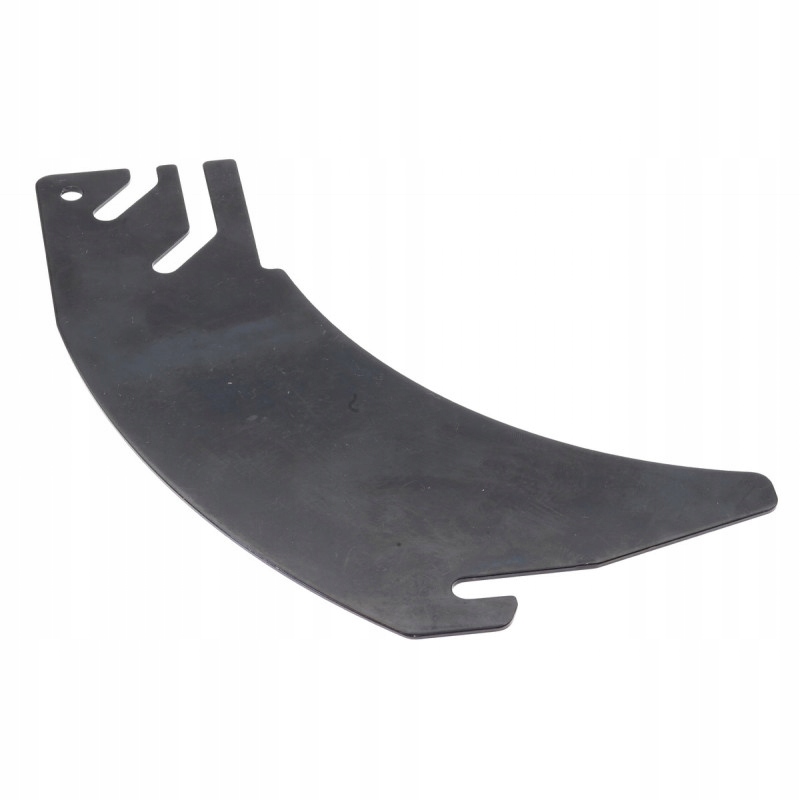

/ Makita klin rozszczepiający rzaz do piły / pilarki stołowej MLT100

• Producent: Makita
• Kod producenta: JM27000150
• Pozycja na schemacie: 122 - MLT100

Piła / pilarka stołowa

• MLT100

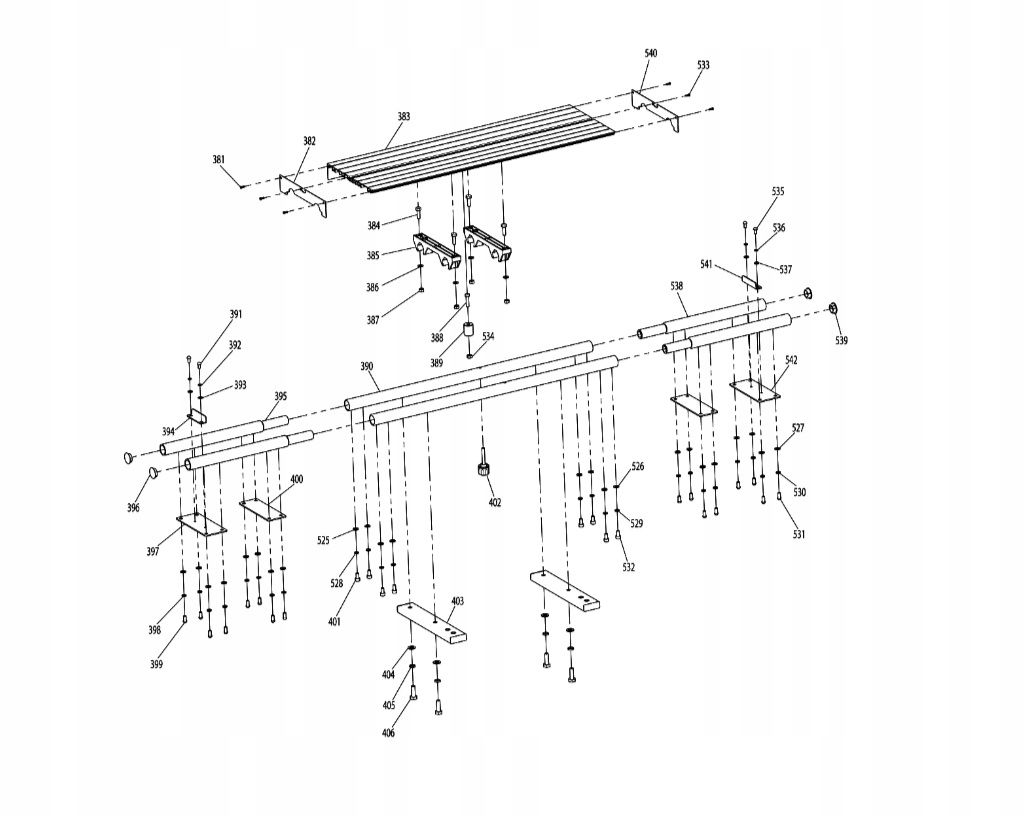

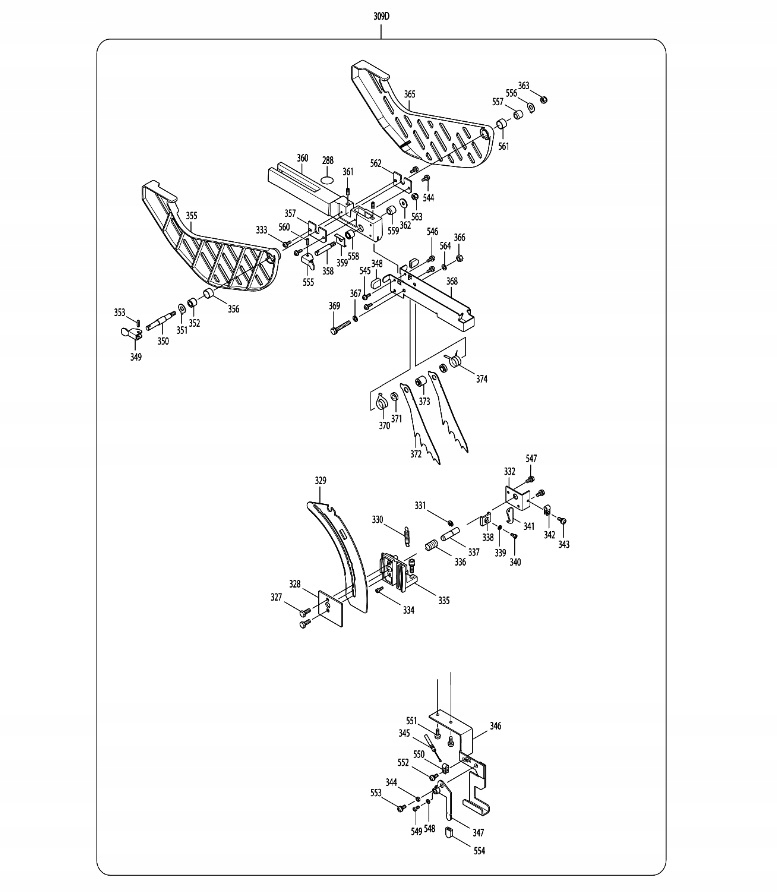

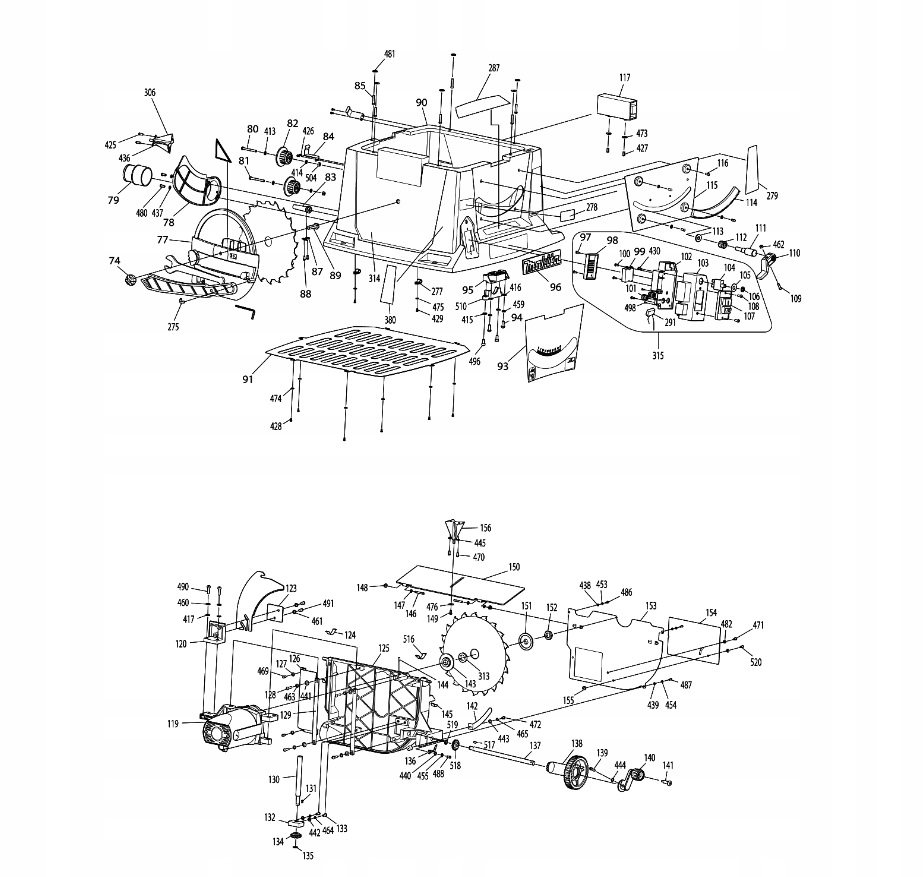

Lista części do MLT100

pozycja na schemacie, nr katalogowy, opis produktu, ilość:

001; JM27000001  HEX BOLT M10X35;  4

002; JM27000002  SPRING WASHER 10;  4

003; JM27000003  FLAT WASHER 10;  4

004; JM27000004  TAPPING SCREW ST3.9X12;  2

005; JM27000005  GRIP (OUTSIDE);  1

006; JM27000006  GRIP (INSIDE);  1

007; JM27000007  HEX LOCK NUT M4  1

008; JM27000008  SLIDE TABLE BASE;  1

009; JM27000009  FLAT WASHER 4;  2

010; JM27000010  SLIDE TABLE STOPPER;  1

011; JM27000011  PAN HEAD SCREW M4X12;  2

012; JM27000012  SLIDE LIMITER LOWER REAR;  1

013; JM27000013  SPRING WASHER 4;  2

014; JM27000014  SQUARE SLIDER RAIL OUTSIDE;  2

016-1; JM27000016  PAN HEAD SCREW M6X10;  12

017-1; JM27000024  FLAT WASHER 6;  3

018; JM27000018  RACK FOR SLIDE TABLE;  1

019; JM27000019  SLIDE LIMITER LOWER FRONT;  1

020; JM27000020  SQUARE SLIDER RAIL END CAP;  2

021; JM27000021  V-SLIDER RAIL END CAP;  2

022; JM27000022  V-SLIDER RAIL OUTSIDE;  2

024; JM27000024  FLAT WASHER 6;  2

025; JM27000025  PINION GEAR FOR SLIDE TABLE;  1

027; JM27000027  PAN HEAD SCREW M4X10;  2

028; JM27000028  PINION GEAR AXLE;  1

029-1; JM27000029  E SHAPE RETAINING RING 6;  2

031; JM27000031  SLIDE LIMITER LOWER REAR;  1

032; JM27000032  HEX NUT M6;  12

033; JM27000033  HEX BOLT M6X10;  12

034; JM27000034  PLATE NUT M4;  1

035; JM27000035  SLIDING TABLE;  1

036A_; JM27000036  SLIDING TABLE COVER;  1

037; JM27000037  TAPPING SCREW ST3.9X8;  3

038; JM27000038  PAN HEAD SCREW M6X16;  2

039; JM27000039  FIX BRACKET FOR BLADE CASE;  1

040A2; JM00000002  MAIN TABLE A;  1

041-1; JM27000167  PAN HEAD SCREW M5X12;  2

042; JM27000043  KNOB BOLT M6X20;  2

043; JM27000044  SLIDE SHAFT 330;  2

044A1; JM27000046  REAR EXTENSION TABLE ASSEMBLY;  1

045; JM27000047  WASHER 5 (L);  2

046; JM27000048  SPRING WASHER 5;  2

047-1; JM27000167  PAN HEAD SCREW M5X12;  2

049; JM27000051  HEX LOCK NUT M6;  1

050; JM27000055  WASHER 6 (21.5);  1

051; JM27000056  FIX PLATE;  2

052; JM27000057  LEFT GUARD;  1

053; JM27000058  CONNECTION BOLT;  1

054; JM27000059  PIN 4X12;  1

055; JM27000060  WASHER;  1

056; JM27000061  QUICK FIXING LEVER;  1

057; JM27000062  SIDE PROTECTION PLATE;  1

058; JM27000063  PIN 10X21.5;  1

059; JM27000064  FLAT WASHER 10;  1

060; JM27000065  RING 10;  1

061; JM27000066  FLAT HEAD SCREW M4X8;  6

062A_; JM27000067  TABLE INSERT (PLASTIC);  1

063A_; JM27000068  RIGHT EXTENSION TABLE;  1

064; JM27000069  HEX SOCKET HEAD BOLT M14X20;  2

065; JM27000070  HEX NUT M8;  3

066; JM27000071  SPRING WASHER 8;  3

067; JM27000072  FLAT WASHER 8;  3

068; JM27000073  SQUARE NECK BOLT M8X25;  3

069; JM27000074  FRONT RAIL END CAP RIGHT;  1

070; JM27000075  FRONT RAIL FOR RIGHT EX-TABLE;  1

071; JM27000078  FRONT RAIL END CAP LEFT;  1

072-1; JM27000425  SLIDE PIPE 630;  2

073; JM27000082  FRONT RAIL;  1

074; JM27000085  KNOB NUT M10;  1

077A1; JM00000147  TOOL CASE ASSY;  1

078; JM27000089  SAW DUST OUTLET;  1

079; JM27000090  CUFFS 57-45;  1

080; JM27000091  HEX BOLT M6X65;  1

081; JM27000092  HEX BOLT M6X55;  1

082; JM27000093  CORD HANGER;  2

083; JM27000094  CORD GUARD;  1

084A_; JM27000095  HOOK;  2

085-1; JM27000156  PAN HEAD SCREW M5X20;  6

087; JM27000102  CORD CLAMP;  1

088; JM27000103  TAPPING SCREW ST3.9X16;  2

089; JM27000104  HEX BOLT M10X45;  1

091; JM27000108  UNDER PANEL;  1

092-1; JM27000009  FLAT WASHER 4;  1

093; JM27000110  FRONT PANEL LABEL;  1

094; JM27000111  HEX BOLT M6X16;  2

095; JM27000112  BLADE CASE FIX BRACKET SPACER;  1

096A_; JM27000113  MAKITA LOGO PLATE;  1

097; JM27000114  TAPPING SCREW ST2.9X10;  2

098; JM27000115  SOFT START DEVICE COVER;  1

099; JM27000116  SOFT START DEVICE;  1

100; JM27000117  TAPPING SCREW ST2.9X8;  2

101-1; JM27000118  CORD CLAMP;  1

102; JM27000119  SWITCH BOX COVER;  1

103; JM27000120  SWITCH BOX;  1

104A_; JM27000121  CIRCUIT BREAKER 220-240V;  1

105; JM27000122  LABEL FOR CIRCUIT BREAKER;  1

106; JM27000123  NUT FOR CIRCUIT BREAKER;  1

107A1; JM27000443  ANTI RESTART SWITCH 220-240V;  1

108; JM27000136  PAN HEAD SCREW M4X14;  2

109; JM27000137  HEX SOCKET HEAD BOLT M6X12;  1

110; JM27000138  LOCK HANDLE FOR BLADE ANGLE;  1

111; JM27000139  BLADE ANGLE LOCKING BOLT;  1

112; JM27000140  COMPRESSION SPRING;  1

113; JM27000141  FLAT WASHER 10;  1

114; JM27000142  BLADE ANGLE ADJUSTING RACK;  1

115; JM27000143  SUPPORT PLATE FOR ADJUST RACK;  1

116; JM27000144  FLAT HEAD SCREW M5X8;  4

117A_; JM27000145  RIP FENCE HOLDER;  1

120; JM27000148  BRACKET FOR RIVING KNIFE;  1

121; JM27000149  HEX SOCKET HEAD BOLT M6X20;  2

122-1; JM27000150  RIVING KNIFE;  1

123; JM27000151  FIX PLATE FOR RIVING KNIFE;  1

124; JM27000152  RETAINER PLATE FOR BLADE CASE;  1

125; JM27000153  BLADE CASE LEFT SIDE;  1

126; JM27000154  COVER PLATE FOR BLADE CASE;  1

127; JM27000155  FLAT WASHER 5;  2

128-1; JM27000156  PAN HEAD SCREW M5X20;  4

129; JM27000157  SLIDE SHAFT FOR BLADE LIFTING;  2

130; JM27000158  SLIDE SCREW FOR BLADE LIFTING;  1

131; JM27000159  KEY 4X8;  1

132; JM27000160  BRACKET FOR SLIDE SCREW;  1

133; JM27000161  HEX SOCKET HEAD BOLT M5X20;  2

134; JM27000162  BEVEL GEAR FOR BLADE LIFTING;  1

135; JM27000163  RETAINING RING S-10;  1

136; JM27000164  BLADE ANGLE POINTER;  1

137; JM27000165  HANDLE AXLE FOR BLADE LIFTING;  1

138; JM27000166  ADJUSTING GRIP FOR BLADE ANGLE;  1

139; JM27000167  PAN HEAD SCREW M5X12;  1

140-1; JM27000168  CRANK ASSY FOR BLADE LIFTING;   1

141; JM27000169  PAN HEAD STEPPED SCREW M5X37;  1

142; JM27000170  PROTECTION PLATE;  1

143; JM27000171  INNER FLANGE 52;  1

144; JM27000172  H.S.SET SCREW M6X12 WITH GLUE;  1

145; JM27000173  SPRING FOR BLADE CASE BRACKET;  2

146; JM27000174  PAN HEAD SCREW M3X25;  2

147; JM27000175  WASHER 3 (L);  2

148; JM27000176  HEX LOCK NUT M3;  2

149; JM27000177  TAPPING SCREW ST3.9X10;  1

150; JM27000178  PROTECTION PLATE 397X123;  1

151; JM27000179  OUTER FLANGE 52;  1

152; JM27000180  HEX NUT M16;  1

153; JM27000181  BLADE CASE RIGHT SIDE;  1

154; JM27000182  BLADE CASE PLATE;  1

155; JM27000183  HEX LOCK NUT M5;  1

156; JM27000184  SUPPORT BRACKET;  1

158-1; JM27000186  GRIP SCREW M8X10;  1

159; JM27000187  SPRING PIN 4X30;  1

160; JM27000188  KNURLED PIN 8X30;  1

161; JM27000189  ECCENTRIC RING;  1

162; JM27000190  FRICTION PAD;  1

163; JM27000191  KNURLED PIN 5X30;  1

164A_; JM27000192  RIP FENCE BRACKET;  1

165; JM27000193  COMPRESSION SPRING;  1

166; JM27000194  RIP FENCE FIXED PLATE;  1

168; JM27000196  HEX BOLT M6X35;  1

169; JM27000197  POINTER;  1

170; JM27000198  PAN HEAD SCREW M4X8;  1

171; JM27000199  FENCE BRACKET;  1

172; JM27000200  FENCE END CAP;  1

173; JM27000201  FENCE BAR;  1

174; JM27000203  THUMB NUT M6;  2

175; JM27000204  SQUARE NECK BOLT M6X60;  2

176; JM27000205  FENCE END CAP;  1

177; JM27000206  SLIDING BAR;  1

178; JM27000207  POINTER;  1

179; JM27000208  FLAT WASHER 3;  1

180; JM27000209  PAN HEAD SCREW M3X8;  1

181; JM27000210  THUMB SCREW M6X13;  1

182; JM27000211  WASHER 6 (L);  2

183; JM27000212  WASHER 8;  1

184; JM27000213  THUMB SCREW M6X62;  1

185; JM27000214  SCALE LABEL;  1

186-1; JM27000215  GRIP SCREW M8X20;  1

187; JM27000216  VISE ROD;  1

188; JM27000217  THUMB SCREW M10X92;  1

189; JM27000218  VISE ARM;  1

190; JM27000219  VISE PLATE;  1

191; JM27000220  FENCE END CAP;  2

192; JM27000221  FENCE PLATE;  1

193; JM27000222  SQUARE NECK BOLT M6X30;  2

194A_; JM27000223  ANGLE RULE BASE;  1

195; JM27000225  SLIDING BAR SPACER;  1

246; JM23000156  POWER SUPPLY CORD ASSY EURO;  1

247; JM27000292  PAN HEAD SCREW M5X8;  2

248; JM27000293  AIR INLET COVER PLATE;  1

249; JM27000294  BRUSH CAP;  2

250; JM23000123  CARBON BRUSH 2PCS/SET;  1

253; JM27000299  CORD CLAMP;  1

254; JM27000361  RUBBER RING;  1

255-1; JM27000445  BALL BEARING 6001RS;  1

256A_; JM27000302  STATOR ASSY 230V;  1

257; JM27000305  TAPPING SCREW ST4.8X70;  2

258A_; JM27000306  ROTOR(230V);  1

259-1; JM27000446  BALL BEARING 6201RS;  1

260; JM27000313  BAFFLE RING;  1

262; JM27000316  PAN HEAD SCREW M5X35;  4

263; JM27000317  FLAT HEAD SCREW M5X16;  3

264; JM27000318  BEARING BOX;  1

265; JM27000319  BALL BEARING 6003RS;  1

266; JM27000320  RETAINING RING R-35;  1

267; JM27000321  SPINDLE SHAFT 5/8";  1

268; JM27000323  KEY 5X6.5X16;  1

269; JM27000324  HELICAL GEAR 43;  1

270; JM27000325  RETAINING RING S-16;  1

272; JM27000327  SLIDING TABLE BASE FIX PLATE;  2

277; JM27000332  R-TYPE CABLE CLAMP;  2

278; JM27080019  NAME PLATE;  1

280A_; JM27000333  SCALE LABEL (METRIC);  1

281A_; JM27000335  SCALE LABEL EX-TABLE (METRIC);  1

283A1; JM27000428  SCALE LABEL SL-PIPE (METRIC);  2

284; JM27000339  H.S.SET SCREW M6X20 WITH GLUE;  2

285; JM27000340  BLADE GUARD;  1

286-1; JM27000114  TAPPING SCREW ST2.9X10;  4

287; JM27080020  WARNING LABEL;  1

288; JM27080060  WARNING LABEL;  1

291; JM27000342  CAPACITOR;  1

309A_; JM27000052  UP BLADE GUARD ASSEMBLY (EU TY;  1

310A_; JM27000076  SUB FRONT RAIL ASSEMBLY (MMSCA;  1

311A1; JM27000426  SLIDING BAR A ASSEMBLY (MMSCAL;  1

312A_; JM27000083  FRONT RAIL ASSEMBLY (MMSCALE);  1

313A_; JM27000100  BLADE INNER LING 30.0;  1

314A_; JM27000106  CABINET;  1

315A_; JM27000127  SWITCH ASSEMBLY 1 SWA SOO CAO;  1

316A_; JM27000202  RIP FENCE ASSEMBLY;  1

317A_; JM27000224  MITER GUAGE ASSEMBLY;  1

319-1; JM00000150  MOTOR HOUSING ASSY;  1

320A_; JM27000309  ARMATURE ASSY 230V;  1

321-1; JM27000424  GEAR BOX ASSEMBLY;  1

322; JM27000322  OUTER SHAFT ASSEMBLY;  1

411; JM27000024  FLAT WASHER 6;  12

412; JM27000024  FLAT WASHER 6;  12

414; JM27000024  FLAT WASHER 6;  2

415; JM27000024  FLAT WASHER 6;  2

416; JM27000024  FLAT WASHER 6;  2

417; JM27000024  FLAT WASHER 6;  2

418; JM27000024  FLAT WASHER 6;  2

424; JM27000004  TAPPING SCREW ST3.9X12;  2

426-1; JM27000177  TAPPING SCREW ST3.9X10;  4

427; JM27000004  TAPPING SCREW ST3.9X12;  2

428; JM27000004  TAPPING SCREW ST3.9X12;  6

429; JM27000004  TAPPING SCREW ST3.9X12;  2

430; JM27000004  TAPPING SCREW ST3.9X12;  2

431; JM27000004  TAPPING SCREW ST3.9X12;  2

432; JM27000009  FLAT WASHER 4;  4

433-1; JM27000009  FLAT WASHER 4;  1

434-1; JM27000009  FLAT WASHER 4;  1

435; JM27000009  FLAT WASHER 4;  1

437; JM27000009  FLAT WASHER 4;  2

438; JM27000009  FLAT WASHER 4;  2

439; JM27000009  FLAT WASHER 4;  2

440; JM27000009  FLAT WASHER 4;  1

441-1; JM27000155  FLAT WASHER 5;  4

442; JM27000155  FLAT WASHER 5;  2

444; JM27000155  FLAT WASHER 5;  1

446; JM27000155  FLAT WASHER 5;  4

447; JM27000155  FLAT WASHER 5;  2

448; JM27000155  FLAT WASHER 5;  2

449; JM27000016  PAN HEAD SCREW M6X10;  3

450; JM27000033  HEX BOLT M6X10;  3

451; JM27000013  SPRING WASHER 4; 4

452; JM27000013  SPRING WASHER 4;  1

453; JM27000013  SPRING WASHER 4;  2

454; JM27000013  SPRING WASHER 4;  2

455; JM27000013  SPRING WASHER 4;  1

457-1; JM27000024  FLAT WASHER 6;  3

458; JM27000017  SPRING WASHER 6;  2

459; JM27000017  SPRING WASHER 6;  2

460; JM27000017  SPRING WASHER 6;  2

461; JM27000017  SPRING WASHER 6;  2

462; JM27000032  HEX NUT M6;  1

463-1; JM27000048  SPRING WASHER 5;  4

464; JM27000048  SPRING WASHER 5;  2

466; JM27000048  SPRING WASHER 5;  4

468; JM27000042  PAN HEAD SCREW M5X10;  2

469; JM27000042  PAN HEAD SCREW M5X10;  2

470; JM27000042  PAN HEAD SCREW M5X10;  2

471-1; JM27000042  PAN HEAD SCREW M5X10;  1

472; JM27000042  PAN HEAD SCREW M5X10;  1

473; JM27000109  WASHER 4 (L);  2

474; JM27000109  WASHER 4 (L);  6

475; JM27000109  WASHER 4 (L);  2

476; JM27000109  WASHER 4 (L);  1

477; JM27000011  PAN HEAD SCREW M4X12;  4

478; JM27000011  PAN HEAD SCREW M4X12;  1

479; JM27000011  PAN HEAD SCREW M4X12;  1

480; JM27000011  PAN HEAD SCREW M4X12;  2

481; JM27000047  WASHER 5 (L);   6

482; JM27000047  WASHER 5 (L);  2

483; JM27000066  FLAT HEAD SCREW M4X8;  2

484; JM27000066  FLAT HEAD SCREW M4X8;  1

485; JM27000027  PAN HEAD SCREW M4X10;  1

486; JM27000027  PAN HEAD SCREW M4X10  2

487; JM27000027  PAN HEAD SCREW M4X10;  2

488; JM27000027  PAN HEAD SCREW M4X10;  1

489; JM27000037  TAPPING SCREW ST3.9X8;  3

490; JM27000149  HEX SOCKET HEAD BOLT M6X20;  2

491; JM27000149  HEX SOCKET HEAD BOLT M6X20;  2

492; JM27000070  HEX NUT M8;  2

493; JM27000071  SPRING WASHER 8;  2

494; JM27000072  FLAT WASHER 8;  2

495; JM27000073  SQUARE NECK BOLT M8X25;  2

496; JM27000038  PAN HEAD SCREW M6X16;  2

497; JM27000043  KNOB BOLT M6X20;  2

498; JM27000114  TAPPING SCREW ST2.9X10;  2

500; JM27000203  THUMB NUT M6;  2

501; JM27000211  WASHER 6 (L);  2

504-1; JM27000032  HEX NUT M6;  2

505-1; JM27000006  GRIP (INSIDE);  1

506-1; JM27000005  GRIP (OUTSIDE);  1

507; JM27000007  HEX LOCK NUT M4;  1

508; JM27000010  SLIDE TABLE STOPPER;  1

509; JM27000018  RACK FOR SLIDE TABLE;  1

510; JM27000039  FIX BRACKET FOR BLADE CASE;  1

511; JM27000064  FLAT WASHER 10;  1

514; JM27000074  FRONT RAIL END CAP RIGHT;  1

515; JM27000078  FRONT RAIL END CAP LEFT;  1

516; JM27000152  RETAINER PLATE FOR BLADE CASE;  1

517; JM27000159  KEY 4X8;  1

518; JM27000162  BEVEL GEAR FOR BLADE LIFTING;  1

519; JM27000163  RETAINING RING S-10;  1

520; JM27000167  PAN HEAD SCREW M5X12;  1

523; JM27000210  THUMB SCREW M6X13;  1

524; JM27000036  SLIDING TABLE COVER;  1

565; JM00000148  RIP FENCE BRACKET ASSY;  1

567; JM27000024  FLAT WASHER 6;  1

568; JM27000024  FLAT WASHER 6;  1

569; JM00000149  SLIDE RAIL ASSY;  1

570; JM00000154  WAVE WASHER 4;  1

571; JM00000154  WAVE WASHER 4;  1

572; JM00000135  HEX NUT M10;  1

573; JM27000003  FLAT WASHER 10;  1

574; JM27000009  FLAT WASHER 4;  2

575; JM27000013  SPRING WASHER 4;  2

577; JM27000009  FLAT WASHER 4;  2

578; JM00000156  VINYL TUBE;  1

580; JM27000017  SPRING WASHER 6;  2

581; JM27000017  SPRING WASHER 6;  2

582; JM27000024  FLAT WASHER 6;  1

583; JM27000032  HEX NUT M6;  3

584; JM27000155  FLAT WASHER 5;  2

585; JM27000048  SPRING WASHER 5;  2

586; JM27000155  FLAT WASHER 5;  2

587; JM27000048  SPRING WASHER 5;  2

588; JM00000155  CORD CLAMP;  1

589; JM27000183  HEX LOCK NUT M5;  3

590; JM27000317  FLAT HEAD SCREW M5X16;  3

592; JM27000453  O-RING 2.5X1.5;  6

593; JM00000152  CRANK FOR BLADE LIFTING;  1

594; JM00000151  HEX NUT M5;  1

595; JM00000153  GRIP FOR BLADE LIFTING;  1

596; JM27000155  FLAT WASHER 5;  1

597; JM27080108  CAUTION LABEL;  1

598; JM00000157  GROMMET;  1

599; JM00000134  FERRITE RING;  1

A01; JM27000086  PUSH STICK;  1

A02; JM27000087  WRENCH 24;  2

A03; JM27000328  TRIANGLE PLATE;  1

A04; JM27000329  HEX WRENCH 6;  1

A05; JM27000097  SAW BLADE 260X30;  1

ЛО.100
