Wentylator promieniowy WPA X2 KP z klapką i przysłoną

firmy MplusM z przewodem

Przeznaczenie:

Wentylator przeznaczony jest do nadmuchu powietrza do palenisk kotłów CO. Może być również stosowany do wentylacji ogólnej pomieszczeń i urządzeń technologicznych. Wentylator WPA X2 KP z klapką i przysłoną może pracować w temperaturze otoczenia -25 ºC do + 40 ºC

Wentylator przeznaczony jest do nadmuchu w kotłach od 16 do 35 kw.

Budowa :

Wentylator składa się z dwóch części obudowy aluminiowej, w której zamocowany jest silnik indukcyjny. Otwór wlotowy zabezpieczony jest siatką. Otwór wylotowy zakończony jest kołnierzem z otworami do mocowania. Wentylator może pracować w dowolnej pozycji. Metalowy wirnik, zamocowany bezpośrednio na wałku silnika.Dmuchawa wyposażona jest w przewód z wtyczką.Otwór wlotowy zabezpieczony jest siatką. Otwór wylotowy zakończony jest kołnierzem z otworami do mocowania. Klapka z obciążnikami odcina niekontrolowany dopływ powietrza, gdy dmuchawa zakończy pracę.

Instalacja:

Dzięki zwartej obudowie wentylator może być montowany bezpośrednio na przewodzie wylotowym lub do urządzenia technologicznego przy pomocy kołnierza przyłączeniowego śrubami M 5 lub M6.

Dane:

• Typ silnika : CS2E/120-XX01-FT
• Napięcie znamionowe : 230V / 50Hz
• Spręż max. : 360 Pa
• Wydatek max : 255 m3/h
• Prędkość obrotowa : 2470 obr. / min.
• Moc pobierana : 67 W
• Masa : 2,1 kg
• Pojemność kondensatora : 2 μF
• Dopuszczalna temperatura otoczenia : -25 ºC do +40 ºC
• Materiał wirnika : stal cynkowana

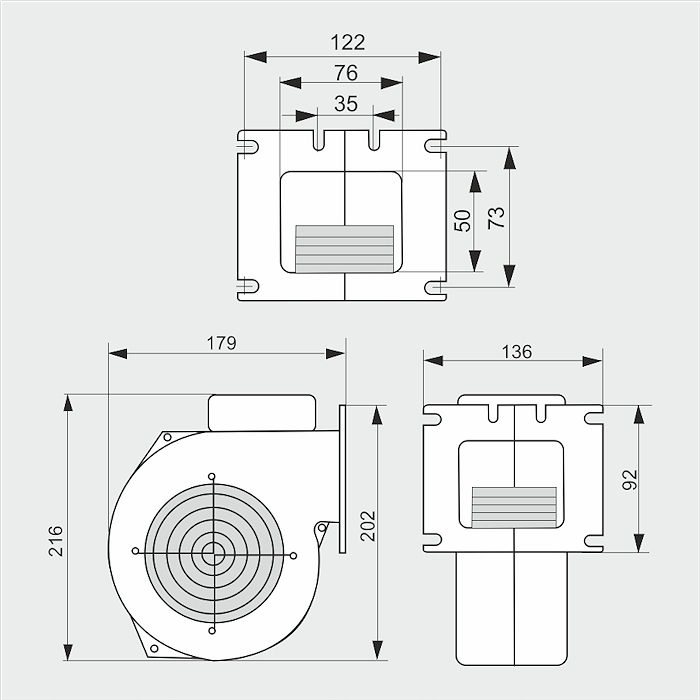

Wymiary wentylatora WPA X2 klapka przysłona
