NanoVNA H (najnowsza wersja)

analizator antenowy 50kHz-1500MHz

NanoVNA H - kieszonkowy analizator antenowy:

• najnowsza wersja H (porównanie do starszej wersji w dalszej części opisu)
• pierwsza kalibracja wykonana już w naszym serwisie - urządzenie gotowe do pracy
• obsługiwany zakres częstotliwości 50kHz - 1500MHz (HF / VHF / UHF)
• ultrakompaktowe wymiary 54mm x 85.5mm x 11mm (bez gniazd)
• dotykowy wyświetlacz TFT 2.8"
• współpraca z oprogramowaniem na PC
• zestaw kalibracyjny w zestawie
• polska instrukcja obsługi
• rewelacyjna relacja ceny do jakości i możliwości
• tylko w Konektorze - pełna polska instrukcja obsługi (23 strony).

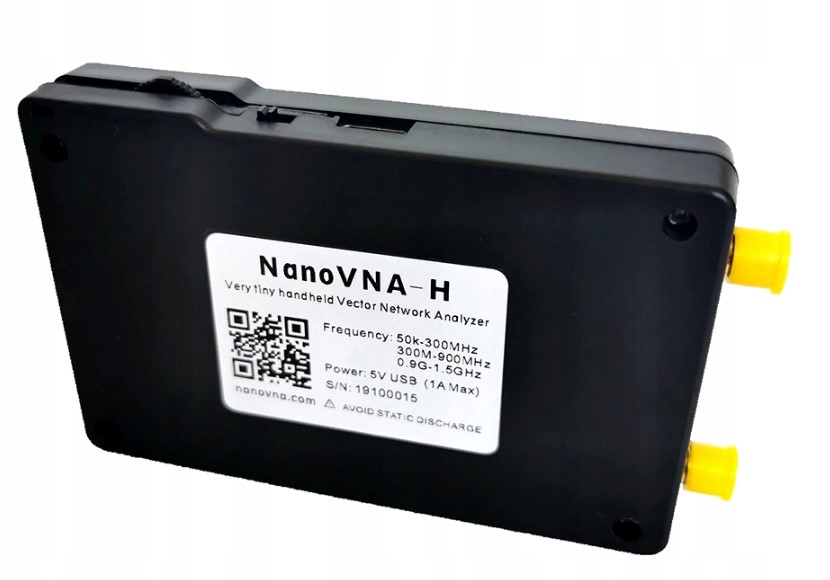

Najnowsza wersja H - różnice w stosunku do starszego NanoVNA:

• PLUG & PLAY - zmontowana obudowa z tworzywa sztucznego (bardzo dobra jakość, nie jest to druk 3D)
• estetyczne etui ułatwiające transport i przechowywanie
• szerszy zakres pracy (dodatkowo zakres 900-1500MHz)

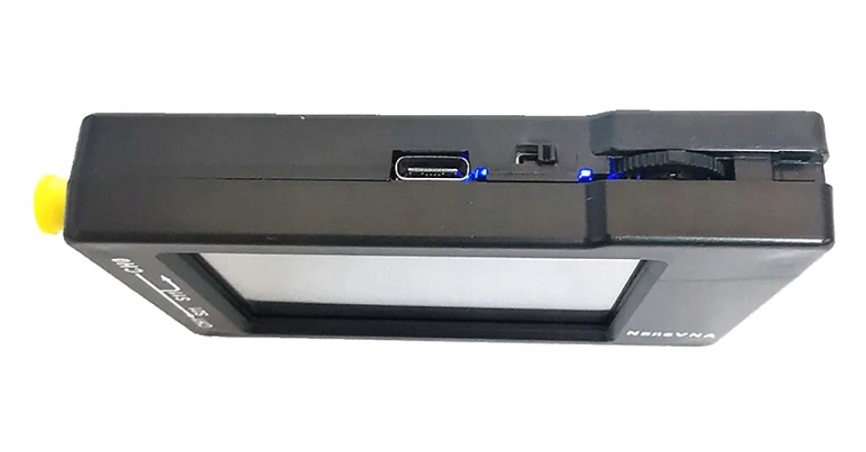

• dodatkowy kabel połączeniowy USB-C do smartfona i aplikacji Android.

Unboxing NanoVNA H na Youtube:

https://www.youtube.com/watch?v=YD13RSsbzA8

Analizator antenowy Nano VNA H to skuteczne podręczne narzędzie stworzone do:

• testowania
• kontroli
• dostrajania
• naprawy

anten oraz instalacji antenowych 50 Ohm.

Dokonywanie i prezentacja pomiarów w czasie rzeczywistym.

Wybrane możliwości NanoVNA H:

• szybki test dopasowania anteny

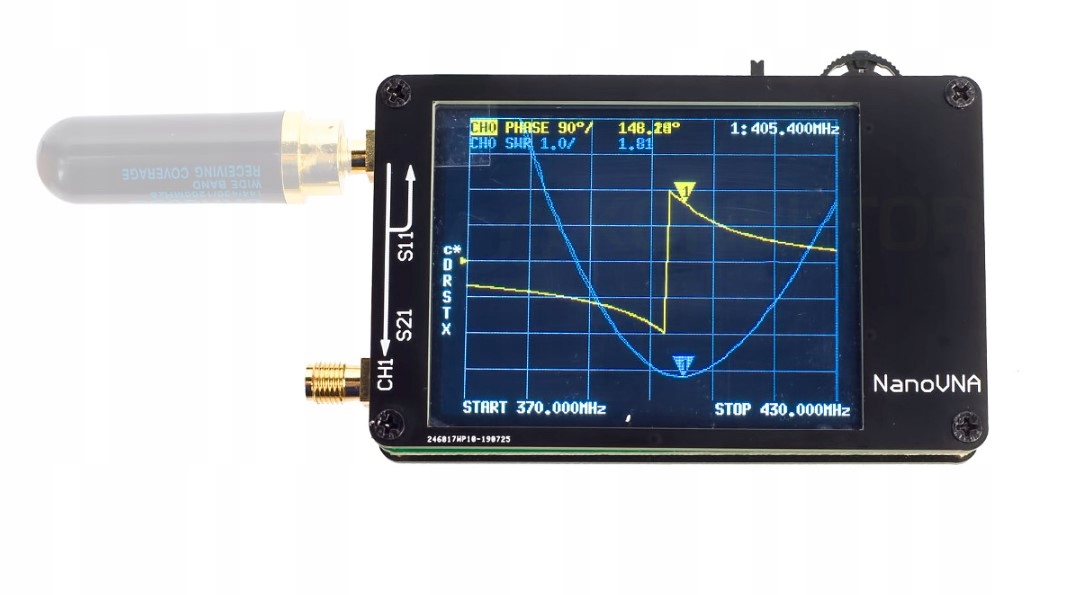

• strojenie anteny do rezonansu
• pomiary porównawcze (np. przed i po burzy)
• pomiar pojemności lub indukcyjności obciążeń reaktancyjnych
• wykres Smitha
• pomiar charakterystyki filtrów
• wykonanie pomiarów charakterystyk anten.

Mimo swoich ogromnych możliwości obsługa NanoVNA jest bardzo prosta jak na tego typu sprzęt.

Rewelacyjny stosunek ceny do możliwości - analizator antenowy w cenie klasycznego reflektometru 1.6-525MHz.

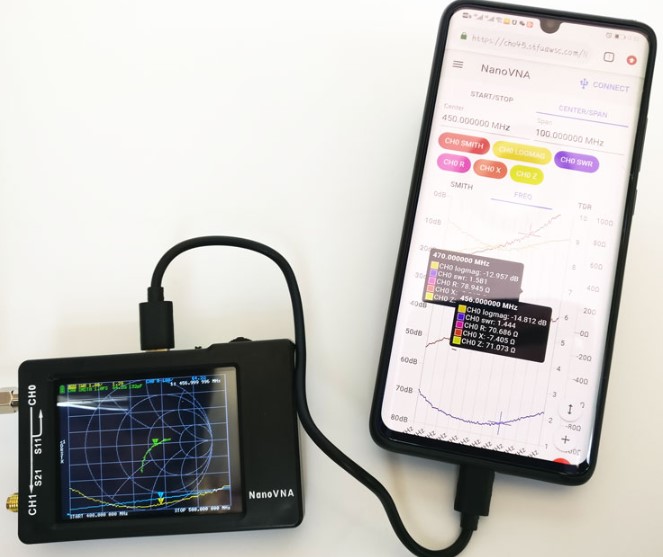

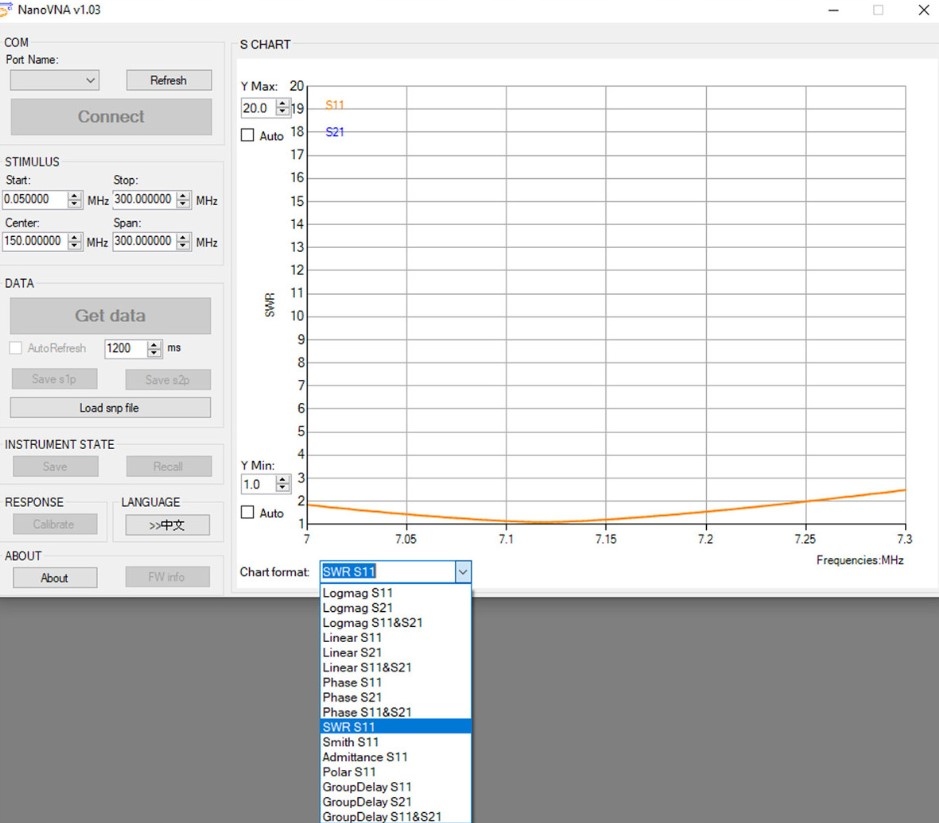

Nano VNA H można również używać w połączeniu z komputerem lub smartfonem Android - umożliwia to np. zachowywanie wykresów, ich publikację lub przetwarzanie.

Możliwość wyświetlania pomiarów w czasie rzeczywistym na ekranie komputera / smartfona.

Każdy egzemplarz NanoVNA H jest skalibrowany w naszym serwisie - gotowy do pracy po wyjęciu z pudełka. Usługa bezpłatna.

Do urządzenia otrzymasz także pełną instrukcję obsługi w języku polskim (23 strony). Nie sprzedajemy samej instrukcji.

Czym różni się analizator antenowy od reflektometru?

Podstawowa różnica między analizatorem antenowym a reflektometrem to spektrum możliwości. Reflektometr wysokiej klasy pozwala nam na względnie dokładny pomiar SWR (i nic więcej). Natomiast analizator jest w stanie pomierzyć nie tylko dokładnie SWR, ale także impedancję falową czy reaktancję.

Reflektometrem nie jesteśmy sprawdzić czy antena jest w rezonansie, a jest to bardzo istotne dla pracy anteny (niski SWR nie zawsze gwarantuje skuteczną pracę anteny).

Analizator nie wymaga podpięcia radiotelefonu do wykonania pomiaru - inaczej niż w przypadku reflektometru.

Specyfikacja:

• zakres częstotliwości: 0.05-1500MHz* - tylko wersja H
• język: angielski (nie posiada języka polskiego)
• wyświetlacz kolorowy: 2.8" TFT (320x240)
• złącze antenowe: SMA
• moc wyjściowa: -13dBm (maksymalnie -9dBm)
• wbudowany akumulator: 400mAh
• zasilanie: USB 5V
• wymiary: 54mm x 85.5mm x 11mm (bez gniazd)

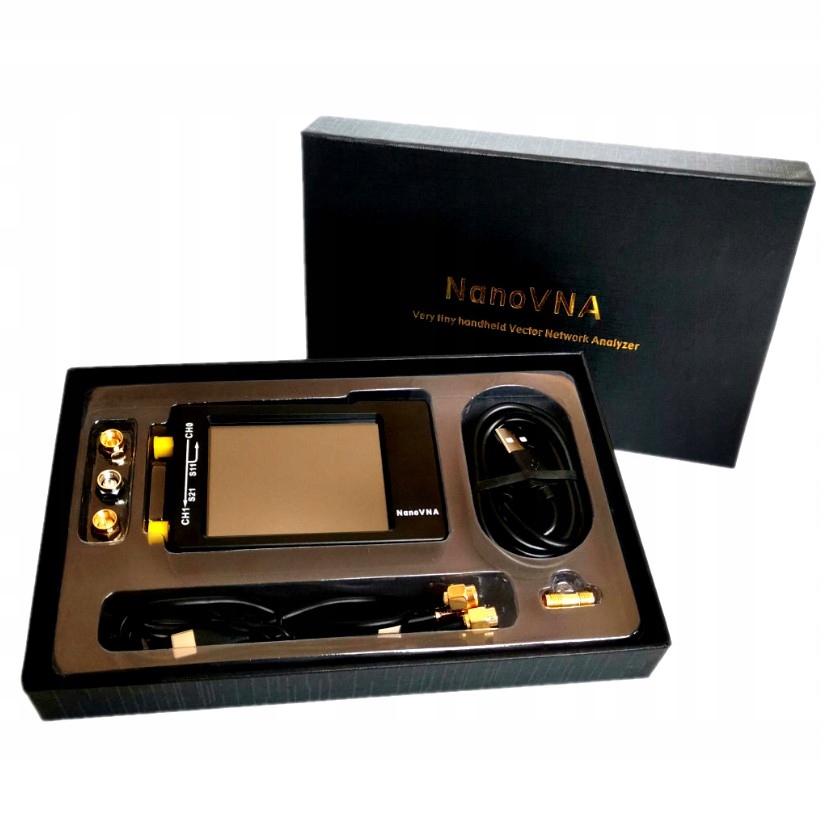

Zawartość przesyłki ze sklepu Konektor:

• analizator antenowy NanoVNA H (najnowsza wersja)
• zmontowana obudowa z tworzywa sztucznego
• usługa kalibracji
• estetyczne etui transportowe
• kabel połączeniowy USB PC - USB C
• kabel połączeniowy USB C - USB C (np. do aplikacji na smartfon Android)
• kabel połączeniowy SMA-M/SMA-M 2szt.
• sztuczne obciążenie do kalibracji
• adaptery do kalibracji 2szt.
• pełna polska instrukcja obsługi (23 strony)
