GVDA DC адаптер питания GD-g1203 EU Plug

GVDA Zasilacz DC GD-G1203 wtyczka EU

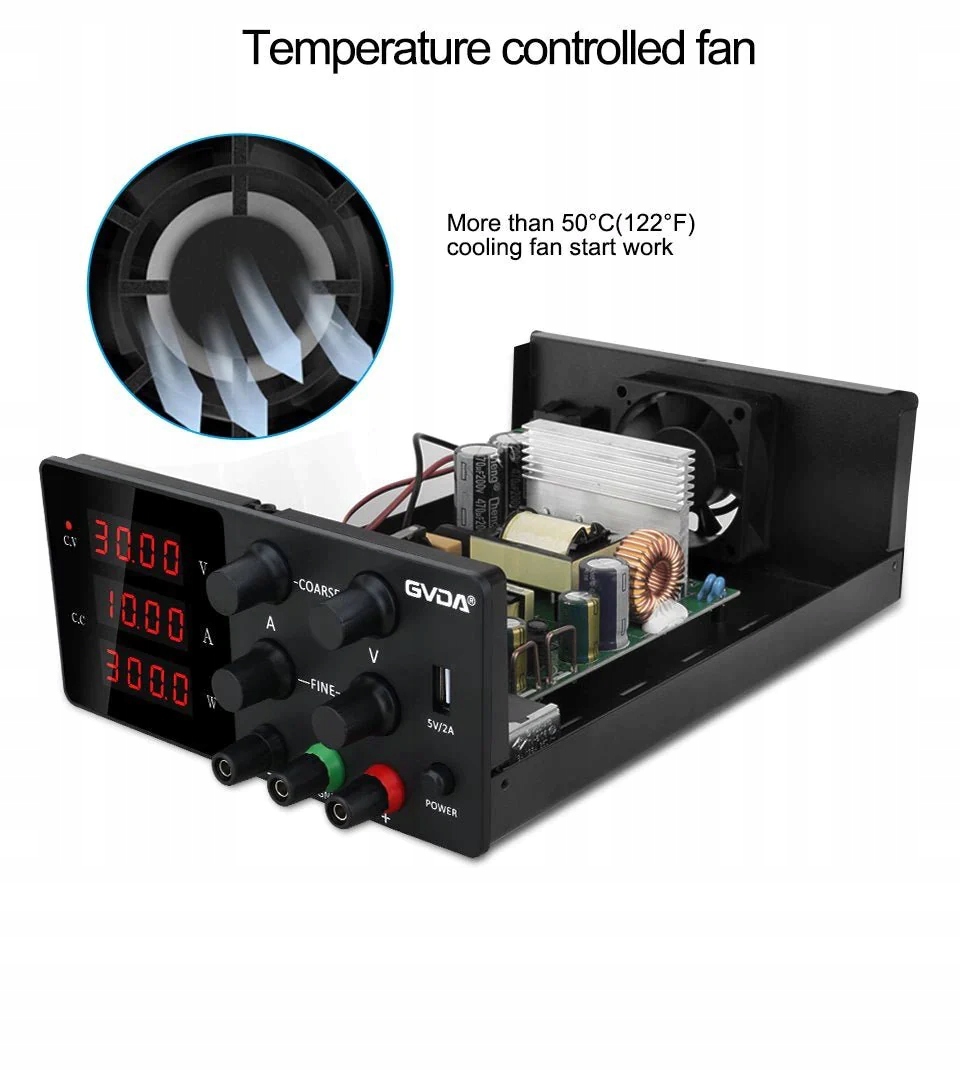

MODEL:GD-G1203

Napięcie wejściowe: 220V

Napięcie wyjściowe: 30V/30V/60V/120V

Prąd wyjściowy: 5A/10A/5A/3A

Środki ostrożności podczas korzystania z zasilacza stabilizowanego DC

1. Najpierw stopniowo wyreguluj przycisk "Coarse" zgodnie z wymaganym napięciem, a następnie stopniowo wyreguluj przycisk "Fine", aby zapewnić prawidłowe dopasowanie. Na przykład, jeśli wymagane jest napięcie wyjściowe 12 V, należy ustawić przycisk "regulacji zgrubnej" na 15 V, a następnie ustawić przycisk "regulacji dokładnej" na 12 V, w przeciwnym razie napięcie nie osiągnie 12 V, a maksymalne napięcie wyjściowe nie osiągnie 12 V.

2. Ustaw żądane napięcie, a następnie podłącz je ponownie do obciążenia.

3. W przypadku konieczności zmiany biegu "regulacji zgrubnej" podczas pracy, należy najpierw odłączyć obciążenie, ustawić napięcie wyjściowe na żądaną wartość, a następnie podłączyć obciążenie.

4. Jeśli obciążenie zostanie zwarte lub przeciążone podczas pracy, należy najpierw odłączyć obciążenie, a następnie nacisnąć przycisk "recovery" lub wyłączyć zasilanie, a następnie włączyć je ponownie, aby przywrócić normalne napięcie. Podłącz po usunięciu usterki obciążenia.

5. W przypadku łączenia szeregowego zasilaczy o różnych prądach nominalnych, prąd wyjściowy musi odpowiadać wartości nominalnej minimalnego prądu nominalnego.

6. Każdy zasilacz posiada głowicę pomiarową do wyświetlania prądu wyjściowego lub napięcia wyjściowego kanału w różnych stanach A/V. Zwykle umieszczona w stanie wskazującym napięcie.

7. Każdy kanał posiada dwa złącza wyjściowe, czerwone i czarne. Czerwone złącze oznacza "+", czarne złącze oznacza "-", a czarne złącze z czarnym symbolem "uziemienia" na środku panelu sterowania wskazuje to połączenie. Podłącz do obudowy i podłącz do każdego gniazda. Jedno wyjście nie ma połączenia elektrycznego i jest używane tylko jako przewód bezpieczeństwa. Łatwo zrozumieć, że symbol "uziemienia" oznacza masę, a "+" i "-" oznaczają dodatnią i ujemną moc wyjściową do zasilania wzmacniacza operacyjnego z podwójną mocą.

8. Dwa napięcia mogą być połączone szeregowo. Jednoczesne użycie jest zabronione. Ponieważ zasilacz jest urządzeniem zasilającym, zaciski wyjściowe nie mogą być zwarte przez długi czas.

Zestaw :

1szt Zasilacz DC

1 kabel zasilający

1 para klipsów krokodylkowych
