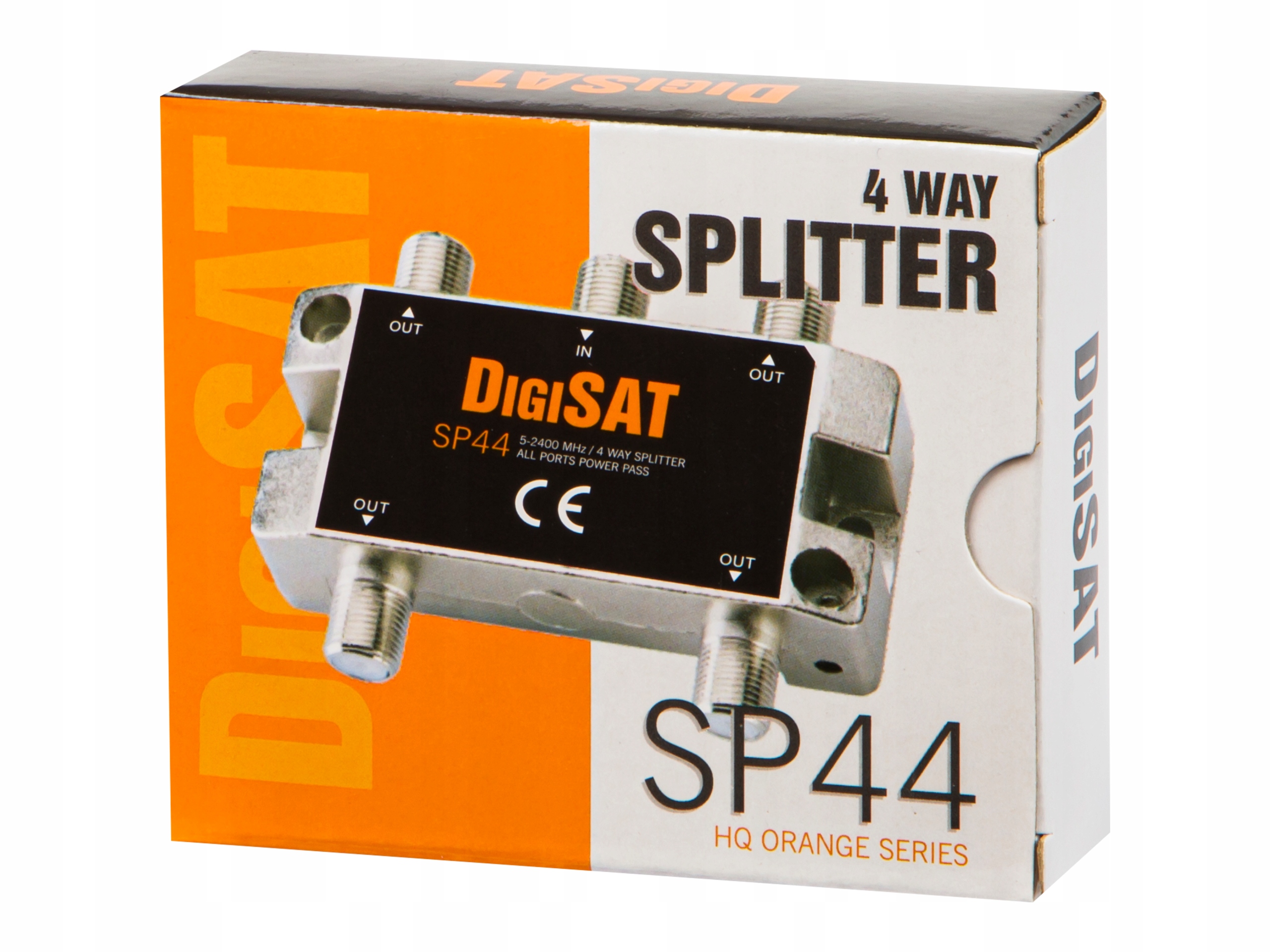

ROZGAŁĘŹNIK F SYGNAŁU DVBT2 SAT NA 4 TV SPLITTER PASYWNY ANTENOWY

Rozgałęźnik służy do rozgałęziania sygnałów radiowych i telewizyjnych w instalacjach antenowych zbiorowych oraz indywidualnych. Umożliwia on przejście sygnałów z jednego przewodu współosiowego na 4 przewody, przy zachowaniu równomiernego podziału mocy. Rozgałęźnik może być wykorzystywany zamiast gniazda abonenckiego końcowego, w przypadku gdy abonent chce podłączyć 4 odbiorniki TV.

Rozgałęźniki przeznaczone są do eksploatacji w pomieszczeniach zamkniętych. Układy elektroniczne rozgałęźników wykonane są techniką montażu powierzchniowego i zamknięte w korpusie w formie prostopadłościanu, odlewanym ze stopów cynku. Korpus zapewnia najwyższą skuteczność ekranowania oraz odporność mechaniczną.

• Przejście zasilania: 24V 0.8A (max)
• Współczynnik przesiewania: 5-2400MHz = 100dB
• Podłączenie wejście/wyjścia: gniazda typu F
• Impedancja 75 ohm
• Obudowa cynkowa, odlewana pod ciśnieniem, niklowana
• Bardzo skuteczne ekranowanie

SPECYFIKACJA:

Zakres 5-40MHz:

• Tłumienie przelotowe: <8.0dB
• Separacja wyjść: >22dB
• Sygnał zwrotny: >10dB

Zakres 40-1000MHz:

• Tłumienie przelotowe: <8.5dB
• Separacja wyjść: >20dB
• Sygnał zwrotny: >12dB

Zakres 1000-1750MHz:

• Tłumienie przelotowe: <9.5dB
• Separacja wyjść: >20dB
• Sygnał zwrotny: >12dB

Zakres 1750-2400MHz:

• Tłumienie przelotowe: <11.0dB
• Separacja wyjść: >20dB
• Sygnał zwrotny: >10dB
