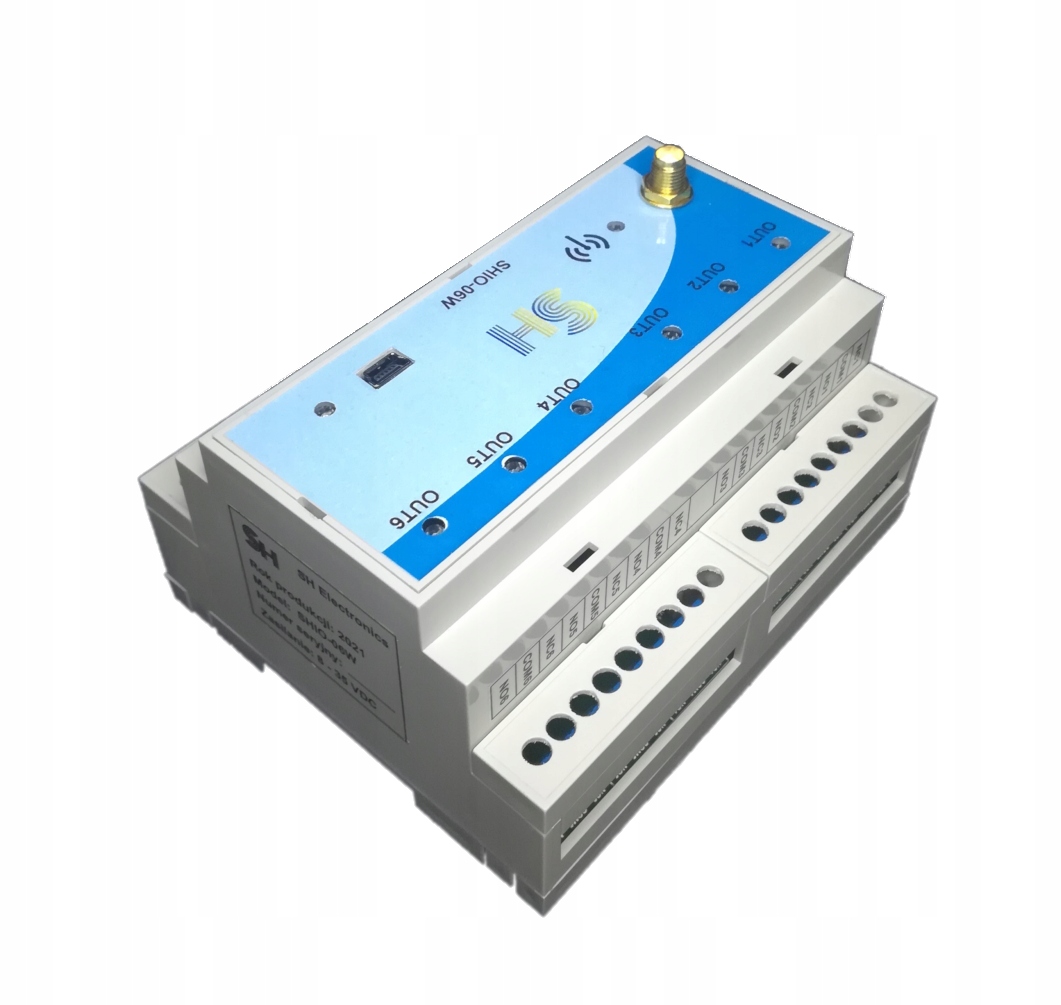

Контроллер WiFi SUPLA SHIO-06WD

Przedmiotem aukcji jest uniwersalny sterownik SHIO-06WD. Poniżej opisu dostępna jest szczegółowa instrukcja obsługi oraz instrukcja parowania sterownika z serwisem SUPLA.

Produkt zaprojektowany oraz produkowany w Polsce.

Sterowniki nie są magazynowane. Od momentu zakupu wysyłka może trwać do 3 dni gdyż sterowniki są produkowane na zamówienie.

Przykładowe zastosowania:

• Sterowanie oświetleniem
• Sterowanie nawodnieniem
• Sterowanie roletami
• Sterowanie bramami wjazdowymi/garażowymi oraz drzwiami/furtkami

Główne cechy sterownika:

• 6 wyjść przekaźnikowych pracujących jako standard lub impuls (wyprowadzenia NO, NC, COM) lub jako sterowanie roletami.
• 6 konfigurowalnych wejść stykowych (OFF, załączenie przekaźnika, wyłączenie przekaźnika, przełączenie przekaźnika, SUPLA NO, SUPLA NC, wyłącz wszystko, BIS, roleta w górę, roleta w dół).
• Konfiguracja po magistrali USB za pomocą dedykowanej aplikacji PC.
• Konfiguracja po magistrali RS485 (za pomocą konwertera USB-RS485 lub ETH-RS485).

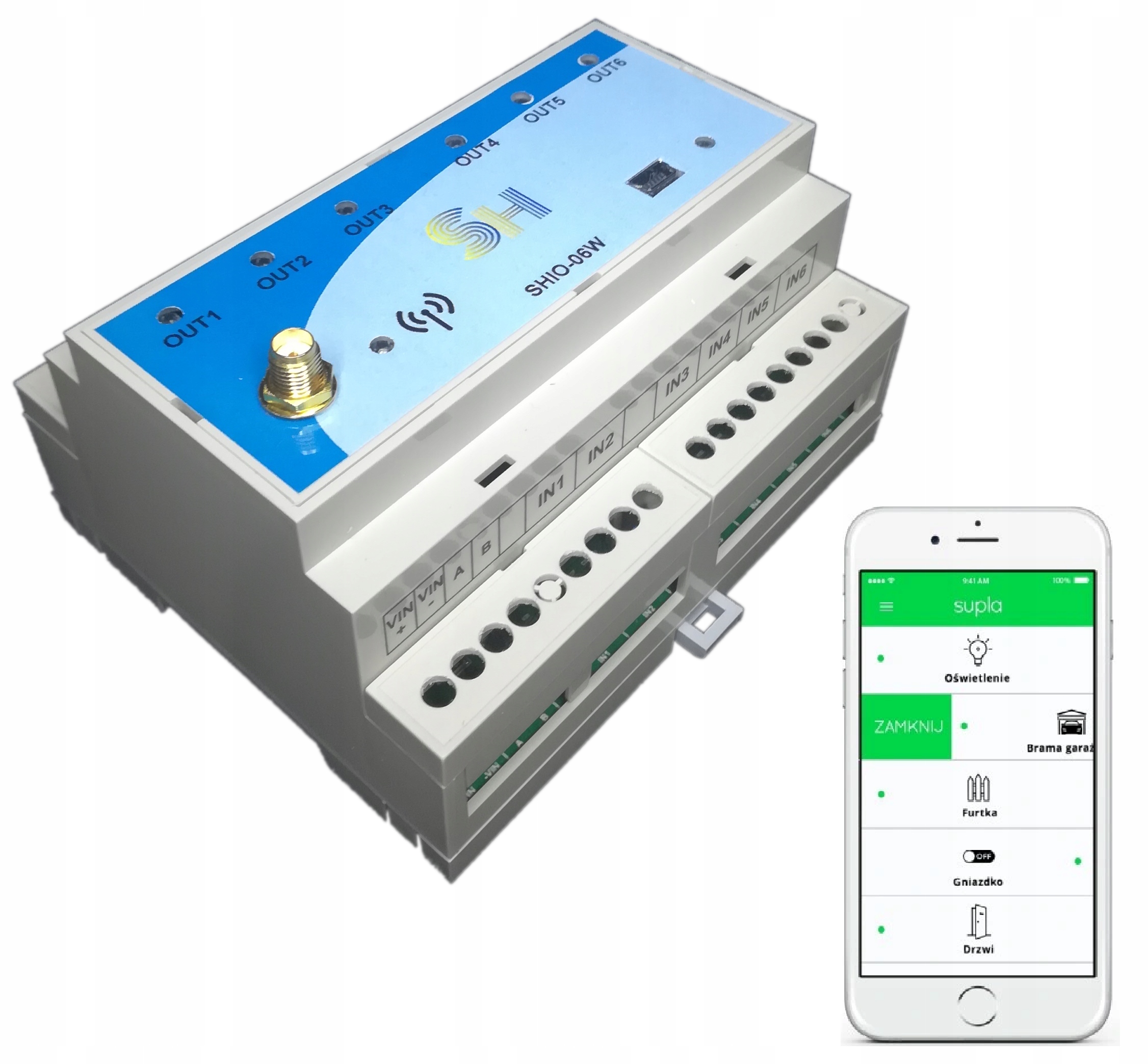

• Komunikacja WIFI (LOCAL lub serwer SUPLA). Korzystanie z serwera SUPLA daje możliwość sterowania z każdego miejsca na świecie za pomocą smartfona i dedykowanej aplikacji na system android lub ios.
• Praca w trybie wyjść przekaźnikowych lub sterowania roletami.
• W trybie wyjść przekaźnikowych kanały mogą sterować oświetleniem, załączaniem urządzeń elektrycznych, bramami garażowymi i wjazdowymi, drzwiami, furtkami i innymi.
• W trybie sterowania roletami sterownik może sterować maksymalnie 3 napędami do rolet.

W trybie wyjść przekaźnikowych każdy kanał można skonfigurować jako "Standard" lub "Impuls". Konfiguracja kanału jako "Impuls" umożliwia załączenie przekaźnika na określony czas który jest konfigurowalny. W aplikacji czas należy podać w mili sekundach. Zakres czasu jaki jest możliwy do ustawienia to od 1 ms do 9999999 ms.  Każdemu kanałowi można przypisać funkcję pamięci, która powoduje zapamiętanie stanu podczas zaniku zasilania. Jeżeli ta opcja będzie aktywna to w chwili ponownego włączenia zasilania kanał ustawi się w stan w jakim był przed zanikiem zasilania.

Kanały wejściowe są w pełni konfigurowalne. Każdy kanał wejściowy może sterować dowolnym kanałem wyjściowym i można go ustawić w jeden z czterech trybów działania:

1. OFF - kanał nie steruje żadnym przekaźnikiem
2. Przełącz - kanał przełącza wybrane przekaźniki
3. Załącz - kanał załącza wybrane przekaźniki
4. Wyłącz - kanał wyłącza wybrane przekaźniki
5. S_NO - sensor normalnie otwarty (SUPLA)
6. S_NC - sensor normalnie zamknięty (SUPLA)
7. Wyłącz wszystko
8. BIS (praca z wyłącznikami bistabilnymi)

Ponadto można ustawić zbocze na jakie ma dane wejście reagować.

W trybie sterowania roletami sterownik można skonfigurować do współpracy z włącznikami jednoklawiszowymi lub dwuklawiszowymi.

Urządzenie wyposażone jest w moduł WIFI, dzięki któremu można zdalnie sterować pracą sterownika z każdego miejsca na świecie.

W sterowniku zaimplementowano oprogramowanie współpracujące z chmurą „SUPLA”. Aby sterowanie było możliwe, należy posiadać konto w serwisie Supla i zapisać następujące parametry w urządzeniu:

1. Adres serwera
2. Port serwera (domyślnie 2015)
3. Nazwę sterownika (decyzja użytkownika)
4. ID lokalizacji
5. Hasło lokalizacji

W trybie "Wyjść Przekaźnikowych" sterownik rejestruje w chmurze SUPLA 6 kanałów które można ustawić jako:

• włącznik światła
• włącznik zasilania
• sterowanie furtką
• sterowanie bramą wjazdową
• sterowanie bramą garażową
• sterowanie otwarciem drzwi
• automat schodowy

Ponadto, jest możliwość konfiguracji wejść dla czujników otwarcia lub zamknięcia (np. bramy wjazdowej). W aplikacji będzie na bieżąco wyświetlana informacja czy brama jest otwarta czy zamknięta.

Za pomocą magistrali RS485 można połączyć wiele takich sterowników i zbudować większy system.

Sterownik współpracuje z urządzeniami SHIO wyposażonymi w modem GSM. Podłączając taki sterownik do systemu otrzyma się możliwość sterowania kanałami poprzez wiadomości SMS.

W skład zestawu wchodzi aplikacja PC, dzięki której można odpowiednio skonfigurować urządzenie jak i sterować przekaźnikami. Aplikacja napisana jest w języku angielskim oraz polskim (do wyboru w menu).

Ze swojej strony zapewniam wsparcie techniczne.

Na prośbę kupującego mogę osobiście skonfigurować sterownik po przesłaniu wszystkich potrzebnych danych. Klient otrzyma w ten sposób gotowy do użycia sterownik.

Parametry techniczne:

Zasilanie:

• Napięcie zasilania - 8..35VDC
• Pobór mocy (stan jałowy) - 0,6W
• Zabezpieczenie nadmiarowo prądowe - 1,5A

Wyjścia przekaźnikowe (symbol SRD-05VDC-SL-C):

• Rezystancja izolacji - 100 MΩ
• Wytrzymałość dielektryczna - 750 VAC
• Rezystancja styków - max. 100 mΩ
• Prąd styków - max. 10A
• Max. prąd przy cosΦ=0.4 - 3A

Dokumentacja do pobrania w zakładce "Dodatkowe informacje"

Standard WiFi: 802.11 b/g/n@2,4GHz

W skład zestawu wchodzi:

• Sterownik SHIO-06WD
• Kabel miniUSB
• Antena WiFi
• Aplikacja PC (link do pobrania)
