ZESTAW ALARMOWY SATEL INTEGRA 64 AKUMULATOR ALARM MODUŁ GSM LTE APLIKACJA

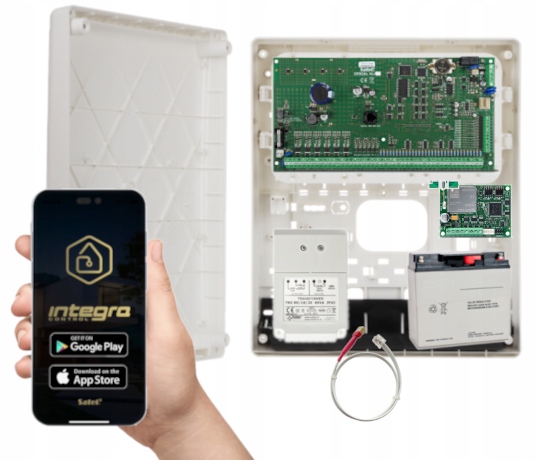

Przewodowy zestaw alarmowy INTEGRA 64 z modułem GSM LTE

W zestawie:

• centrala Satel INTEGRA 64 - 1 szt;
• akcesoria (kołki montażowe, rezystory, bateria, przewód do akumulatora);
• moduł komunikacyjny Satel INT-GSM LTE - 1 szt;
• antena Satel ANT-LTE-I - 1 szt;
• obudowa plastikowa Satel OPU-3 P - 1 szt;
• transformator Pulsar AWT682 - 1 szt;
• akumulator bezobsługowy 12V 17Ah - 1 szt;
• kabel do programowania Satel RJ/PIN5 - 1 szt;
• instrukcja skrócona (pełne są do pobrania ze strony producenta centrali).

❗ Konfiguracja centrali może odbywać się na 3 sposoby: z użyciem programu DLOADX (wymagany przewód Satel USB-RS lub DB9F/RJ-KPL - brak w zestawie), zdalnie (GPRS) oraz z poziomu manipulatora - brak w zestawie (przy wykorzystaniu sekwencji klawiszowych w menu serwisowym).

❗ UWAGA ❗

Zestaw sprzedawany jest bez czujników alarmowych, manipulatora i syreny, które mogą Państwo zakupić wg swoich potrzeb na pozostałych aukcjach.

Prosimy zwrócić uwagę, że centrala alarmowa w standardzie posiada 16 wejść, zatem mogą Państwo podłączyć 16 czujników (15 wejście wykorzystywane jest na sabotaże). W celu dalszej rozbudowy należy zakupić ekspander INT-E (dodatkowe 8 wejść).

PRZEWODOWY SYSTEM ALARMOWY OPARTY NA CENTRALI INTEGRA 64 stanowi zaawansowane rozwiązanie, które integruje funkcje alarmowe z możliwościami systemów automatyki domowej oraz kontroli dostępu. Dzięki ofercie modułów rozszerzeń, system ten oferuje szeroki zakres zastosowań, elastycznie dostosowując się do różnorodnych potrzeb – od prostych instalacji po zaawansowane systemy.

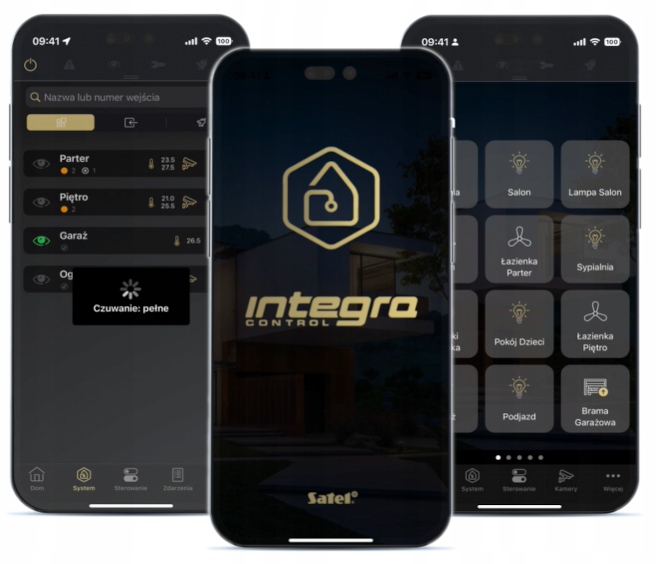

✨ Zestaw wyposażono w moduł powiadomień, który umożliwia otrzymywanie powiadomień poprzez aplikację mobilną INTEGRA CONTROL, a także SMS lub CLIP. Dzięki temu, nawet w przypadku nieobecności, użytkownicy są informowani o wszelkich zdarzeniach i mogą natychmiast podjąć odpowiednie działania.

CENTRALA ALARMOWA Satel INTEGRA 64 obsługuje 16 do 64 wejść oraz 16 do 64 programowalnych wyjść. Posiada wbudowany komunikator telefoniczny z funkcją monitoringu, powiadamiania głosowego i zdalnego sterowania. Obsługa systemu możliwa jest dzięki manipulatorom LCD, klawiaturom strefowym, pilotom i kartom zbliżeniowym, a także zdalnie – używając komputera lub telefonu komórkowego.

✅ CECHY PRODUKTU (INTEGRA 64):

• obsługa od 16 do 64 wejść
• możliwość podziału systemu na 32 strefy, 8 partycji
• obsługa od 16 do 64 programowalnych wyjść
• magistrale komunikacyjne do podłączania manipulatorów i modułów rozszerzeń
• wbudowany komunikator telefoniczny z funkcją monitoringu, powiadamiania głosowego i zdalnego sterowania
• obsługa systemu przy pomocy manipulatorów LCD, klawiatur strefowych, pilotów i kart zbliżeniowych oraz zdalnie z użyciem komputera lub telefonu komórkowego
• 64 niezależne timery do automatycznego sterowania
• funkcje kontroli dostępu i automatyki domowej
• pamięć 5887 zdarzeń z funkcją wydruku
• obsługa do 192+8+1 użytkowników
• port RS-232 - gniazdo RJ
• możliwość aktualizacji oprogramowania za pomocą komputera
• wbudowany zasilacz impulsowy o wydajności 3 A z funkcjami: ładowania akumulatora i diagnostyki
• opcja niezgłaszania do centrali alarmowej awarii serwera SATEL (INTEGRA Firmware 1.16 lub nowszy)

✅ SPECYFIKACJA TECHNICZNA (INTEGRA 64):

• wejścia przewodowe programowalne: 16
• maksymalna liczba wejść programowalnych: 64
• wyjścia przewodowe programowalne: 16
• maksymalna liczba wyjść programowalnych: 64
• wyjścia zasilające: 2
• magistrale komunikacyjne: 1+2
• manipulatory: 8
• ekspandery: 64
• partycje: 8
• strefy: 32
• numery telefonów do powiadamiania: 16
• komunikaty głosowe: 16
• komunikaty tekstowe: 64
• użytkownicy + administratorzy: 192+8
• timery: 64
• pamięć zdarzeń: 5887
• obciążalność wyjść programowalnych wysokoprądowych: 3A
• obciążalność wyjść programowalnych niskoprądowych: 50 mA
• obciążalność wyjścia +KPD: 2,5A
• obciążalność wyjścia +EX (+EX1 i +EX2): 2,5A
• stopień zabezpieczenia wg EN 50131: Grade 2
• klasa środowiskowa wg EN50130-5: II
• temperatura pracy: -10°C …+55°C
• maksymalna wilgotność: 93% (±3%)
• napięcie zasilania: 20 V AC ±15%, 50-60 Hz
• zalecany transformator 60 VA (brak w zestawie)
• pobór prądu: 149 mA (w stanie gotowości), 337 mA (max.)
• napięcie zgłoszenia awarii akumulatora: 11V (±10%)
• napięcie odcięcia akumulatora: 10,5V (±10%)
• prąd ładowania akumulatora: 500/1000 mA
• wydajność prądowa zasilacza: 3A
• napięcie wyjściowe zasilacza: 10,5…14V DC
• wymiary płytki elektroniki: 264 x 134 mm
• waga: 341 g

OBUDOWA NATYNKOWA Satel OPU-3 P to obudowa natynkowa, która można zastosować w pomieszczeniach użytkowych, na widoku. Podstawa obudowy może być wmurowana w ścianę, przez co sama obudowa zajmować będzie mniej miejsca. Zastosowanie specjalnych demontowanych paneli montażowych dodatkowo ułatwia instalację i konserwację elementów systemu. Obudowa wyposażona jest w podwójną ochronę antysabotażową: przed otwarciem pokrywy oraz oderwaniem od ściany.

Jej uniwersalny charakter oraz obszerne wymiary umożliwiają montaż w jej wnętrzu:

• central alarmowych Satel,
• modułów ich rozszerzeń Satel,
• modułów komunikacyjnych Satel,
• kontrolerów przejścia ACCO,
• centrali kontroli dostępu ACCO-NT.

Posiada też miejsce do montażu transformatorów sieciowych 40 lub 60 VA oraz akumulatora podtrzymującego 12 V o pojemności 7 lub 17Ah. Nie blokuje ani nie osłabia sygnału radiowego, dzięki czemu w jej wnętrzu mogą być umieszczane urządzenia bezprzewodowe wraz z antenami.

✅ SPECYFIKACJA TECHNICZNA (OPU-3 P):

• ochrona antysabotażowa przed: otwarciem i oderwaniem od podłoża
• demontowane płyty montażowe ułatwiające instalację i konserwację systemu
• możliwość instalacji urządzeń bezprzewodowych z antenami wewnątrz obudowy
• miejsce na transformator: 40 lub 60 VA
• możliwość zamontowania zasilacza APS-412 w miejscu transformatora
• kolor: biały
• materiał: polistyren
• wymiary: 324 x 382 x 108 mm
• waga: 1850 g

TRANSFORMATOR Pulsar AWT682 przeznaczony jest do zasilania urządzeń wymagających napięcia AC: 18V lub 20V. Moc odbiorników dołączonych do zacisków transformatora nie może przekroczyć jego mocy znamionowej. W celu zachowania wymaganej klasy szczelności (IP43) należy montować urządzenie w pozycji pionowej.

✅ SPECYFIKACJA TECHNICZNA (AWT682):

• napięcie zasilania: 230V AC / 50 Hz
• napięcie wyjściowe (U1/U2/U3): 18V lub 20V
• moc: 60VA
• prąd pobierany przy nominalnym obciążeniu z sieci ~230V: 0,33A
• prąd wyjściowy nominalny (I1/I2/I3): 3,3A / 3,0A
• zabezpieczenie przeciwzwarciowe i przeciążeniowe: bezpiecznik F w obwodzie pierwotnym transformatora (T 500 mA/250V)
• zabezpieczenie termiczne: 130 st. C (niepowracalne)
• złącza podłączeniowe: AWG 24-12, 2.5 mm2
• obudowa: PC/ABC, UL94-V0
• klasa szczelności: IP43
• do montażu na szynie DIN wymagany uchwyt AWO466
• temperatura pracy / klasa cieplna: -10 st. C ... +40 st. C / Ta 40B
• wilgotność względna: 90%
• wymiary: 75 x 124 x 65 mm

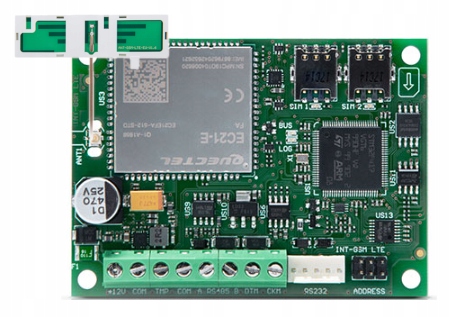

MODUŁ KOMUNIKACYJNY GPRS Satel INT-GSM LTE umożliwia centralom alarmowym serii INTEGRA i INTEGRA Plus komunikację przez sieć 2G, 3G lub 4G. Pracuje na magistrali manipulatorów centrali alarmowej. Obsługuje 2 karty SIM, przez które może jednocześnie odbierać wiadomości i połączenia przychodzące. Wszystkie transmisje GPRS są szyfrowane w standardzie AES-192.

Urządzenie monitoruje zdarzenia do 2 stacji monitorujących (np. agencji ochrony) przez sieć komórkową, wykorzystując w tym celu transmisję danych komórkowych i wiadomości SMS, z możliwością ustalenia priorytetu dla każdego z wymienionych torów transmisji. Powiadomienia o zdarzeniach tworzone są automatycznie na podstawie zapisu z pamięci zdarzeń centrali alarmowej. Moduł przesyła informacje w formie wiadomości SMS lub za pomocą usługi CLIP (na max. 16 numerów), a w przypadku współpracy z centralą INTEGRA Plus również wiadomości e-mail (na max. 16 adresów). Po zainstalowaniu aplikacji mobilnej INTEGRA CONTROL (np. w smartfonie) dostępne są powiadomienia PUSH.

✨ Urządzenie umożliwia zdalne sterowanie systemem przy pomocy:

• aplikacji mobilnej INTEGRA CONTROL (GPRS);
• wiadomości SMS;
• bezkosztowej usługi CLIP;
• programu GUARDX.

Komunikacja przez sieć komórkową umożliwia bezprzewodowe połączenie centrali i komputera z zainstalowanymi programami DLOADX i GUARDX, a tym samym na konfigurację i zarządzanie systemem nawet z odległej lokalizacji. Połączenie między modułem a komputerem można zrealizować poprzez usługę zestawiania połączeń SATEL.

INT-GSM LTE może współpracować z modułem ethernetowym ETHM-1 Plus (brak w zestawie; połączenie za pomocą RS-485). Domyślnie sieć komórkowa jest zapasowym kanałem łączności dla sieci Ethernet. Duet ten pozwala na realizowanie dwutorowego monitoringu (Dual Path Reporting), zgodnego z normą EN 50136, a także na określenie priorytetu torów monitorowania zdarzeń (Ethernet, dane komórkowe i SMS).

✨ Połączenie z centralą alarmową możliwe jest na 2 sposoby:

1. bezpośrednio do magistrali manipulatorów i przez port RS-232
2. za pośrednictwem modułu komunikacyjnego ETHM-1 Plus: poprzez port RS-485

✅ SPECYFIKACJA TECHNICZNA (INT-GSM LTE):

• współpraca z centralami INTEGRA i INTEGRA Plus (w wersji 1.19 lub wyższej)
• obsługa 2 kart SIM
• możliwość sprawdzenia stanu konta pre-paid
• synchronizacja czasu z serwera NTP lub sieci komórkowej
• powiadamianie: SMS, CLIP, PUSH, e-mail (INTEGRA Plus)
• zdalne sterowanie: SMS, CLIP, aplikacja mobilna
• monitoring: dane komórkowe (TCP/UDP), wiadomości SMS
• możliwość współpracy z modułem ethernetowym ETHM-1 Plus (w wersji 2.07 lub wyższej):

  - Dual Path Reporting, zgodny z EN 50136

  - zapasowy tor łączności

• możliwość korzystania z usługi zestawiania połączeń SATEL
• obsługa systemu z aplikacji mobilnej INTEGRA CONTROL

  - Android (w wersji 4.2.7 lub wyższej)

  - iOS (w wersji 5.0 lub wyższej)

• programowanie central za pomocą DLOADX (w wersji 1.19.004 lub wyższej) - połączenie zdalne
• sterowanie systemem alarmowym przy użyciu GUARDX - połączenie zdalne
• współpraca z systemem INTEGRUM (integracja wielu systemów alarmowych bazujących na centralach INTEGRA i INTEGRA Plus)
• zdalna aktualizacja oprogramowania modułu przez UpServ
• klasa środowiskowa wg EN50130-5: II
• temperatura pracy: -10...+55°C
• maksymalna wilgotność: 93% (±3%)
• napięcie zasilania: 12V DC (±15%)
• pobór prądu: 110 mA (w stanie gotowości), 450 mA (max.)
• wymiary płytki elektroniki: 80 x 57 mm
• waga: 44 g
