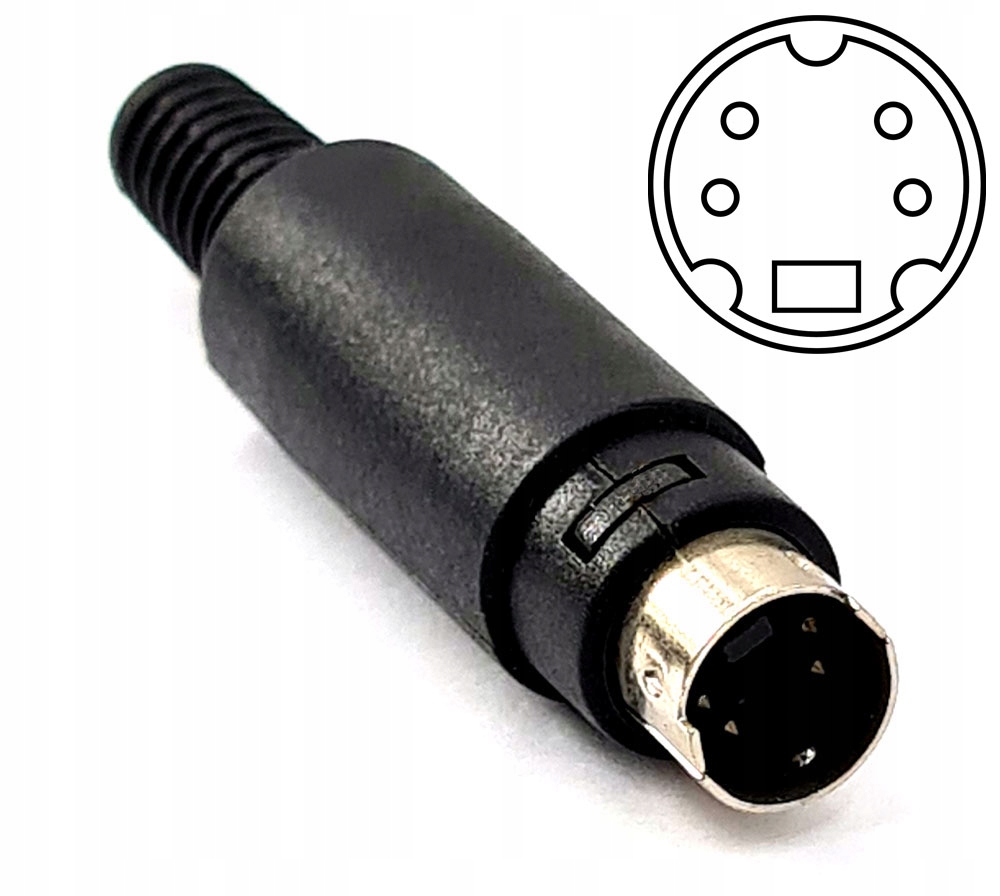

Wtyk SVHS Mini Din 4pin

do lutowania na kabel

Mini DIN SVHS to złącze służące do przesyłu sygnału wideo i/lub audio. Jest to złącze 4-pinowe z prostymi pinami, które często można znaleźć w starszych komputerach, urządzeniach audio/wideo i konsolach do gier. Zwykle używane jest do przesyłu sygnału wideo kompozytowego lub sygnału S-Video, a także sygnału audio stereo.

Zastosowanie /zaciągnięte z wikipedia/

• S-Video - starsze odbiorniki TV Audio-Video, urządzenie medyczne
• Apple Desktop Bus
• Thomson SpeedTouch 605 Console Serial Port / DSL Router
• niskonapięciowe zasilacze typu Seagate Pushbutton External Drive Power Supply

Porady przy montażu:

Zakupiony wtyk otrzymujesz w wersji pół-złożonej przygotowanej do montażu przewodów. ( A )

Po zalutowaniu przewodów składasz wtyk w taki sposób aby widoczne wcięcie na obudowie było w jednej lini /linia żółta/ z wcięciem na plastikowych elementach osłony złącza wtyku

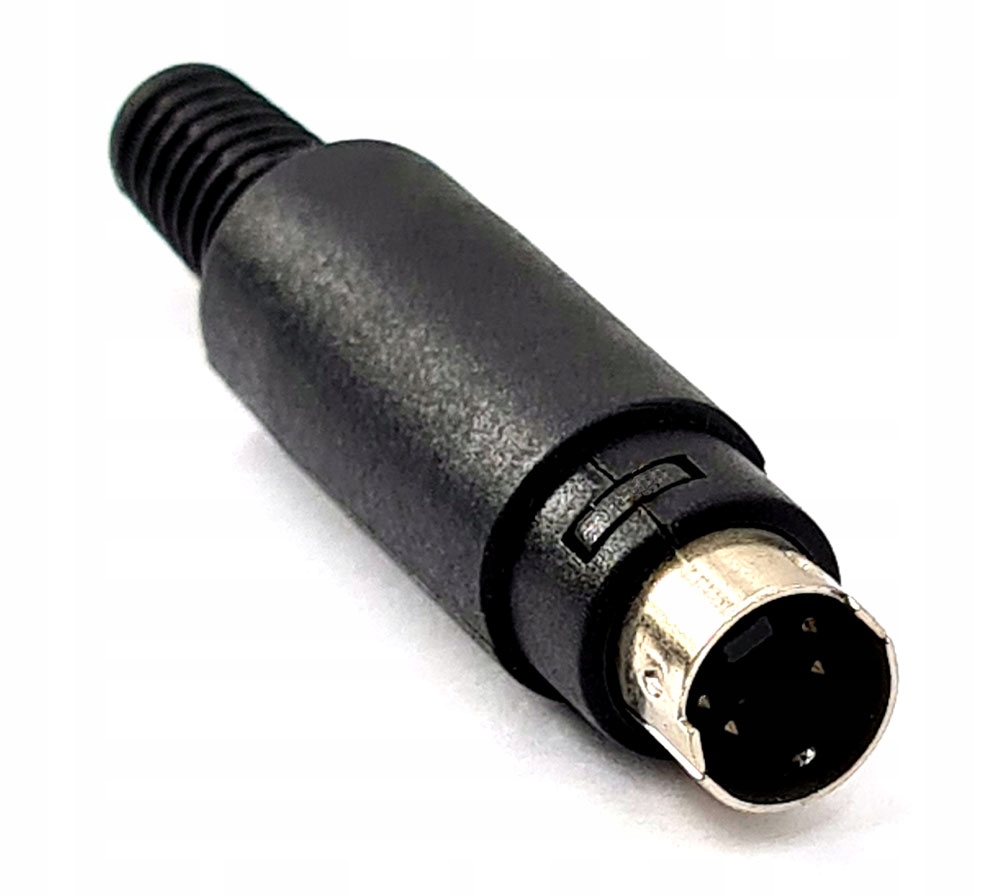

Następnie mocno wciskasz metalowe złącze wraz z dwoma osłonami do obudowy wtyku, będzie wyczuwane delikatne jakby kliknięcie - doprowadzając całość do stanu jak na zdjęciu ( B)
