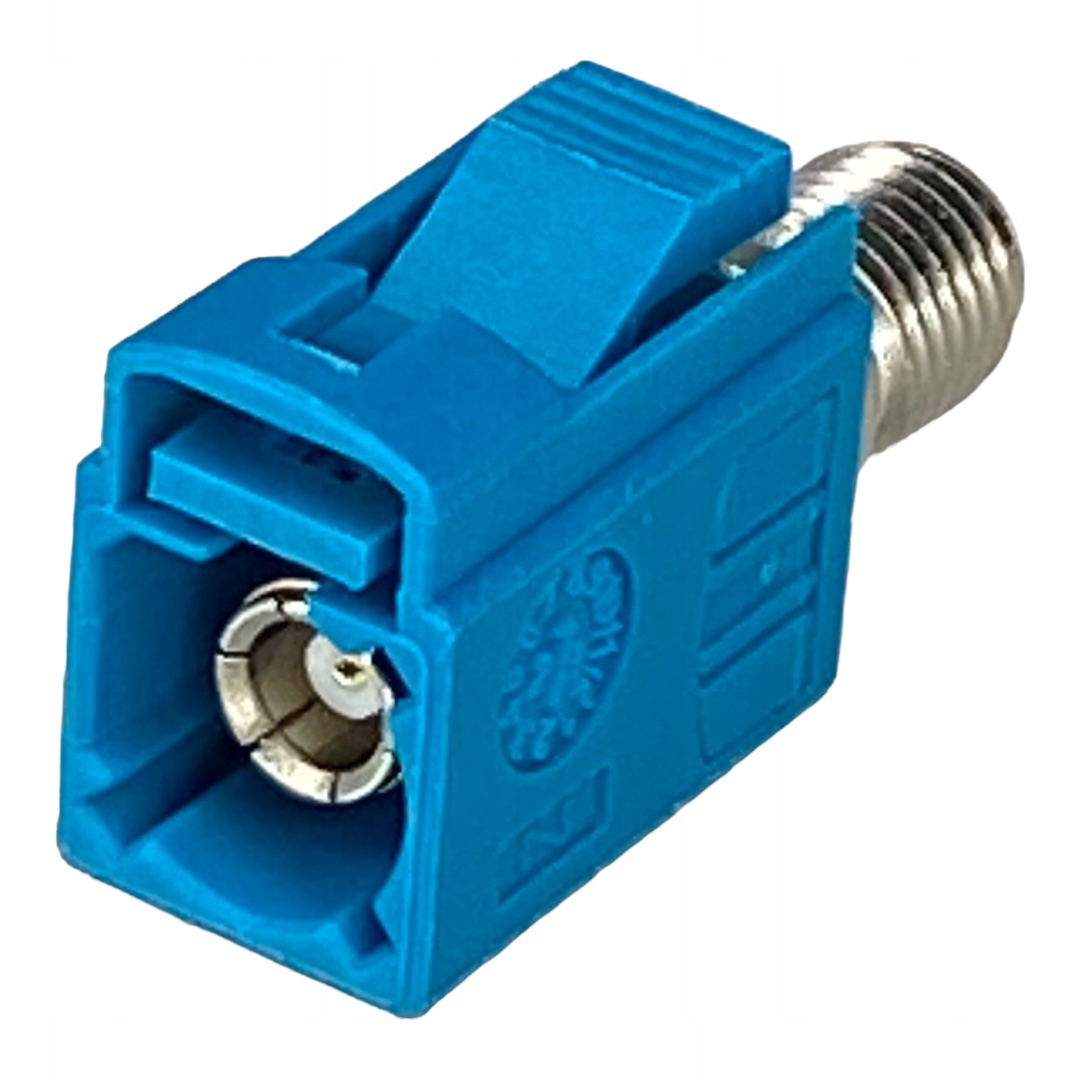

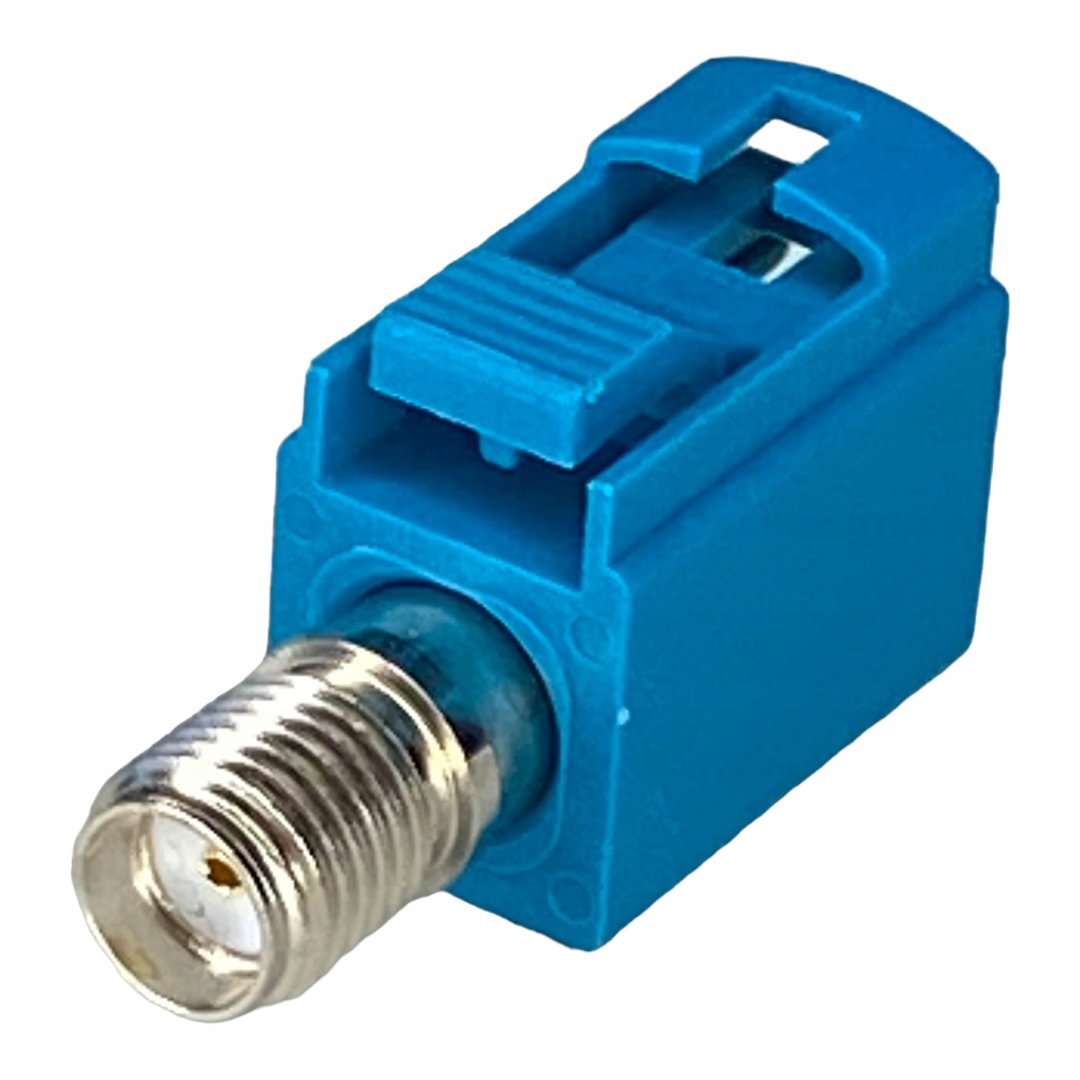

Adapter FAKRA gniazdo na SMA gniazdo CODE-Z

Adapter FAKRA gniazdo na SMA gniazdo  CODE-Z

Koncentryczne złącze wysokiej częstotliwości SMB dodatkowo wyposażone w osłoną z tworzywa sztucznego , która polaryzuje ( koduje ) złącze zgodnie z branżowym standardem FAKRA.

Standard FAKRA powstał głównie na potrzeby motoryzacji i stosowanych w niej technologiach : sygnały w.cz. GPS, GSM, radio (  AM, FM, DAB ) co nie ogrnaicza wykorzystania złączy w innych aplikacjach.

SPECYFIKACJA TECHNICZNA:

•
• Typ złącza: FAKRA II SMB
• Rodzaj: koncentryczne
• Złącze 1: FAKRA gniazdo żeńskie proste
• Złącze 2: SMA  gniazdo proste
• Impedancja falowa: 50ohm
• Maksymalne napięcie pracy: 335V
• Temperatura pracy: -40°C ~ 105°C
• Kolor: niebieski morski ( kodowanie kolorem osłony )
• Polaryzacja: kodowanie Z ( CODE-Z - Water Blue ) - kodowanie neutralne pasuje do wszystkich kodów
• Orientacja przestrzenna:  proste

Standard FAKRA odróżnia tryznaście kluczy mechanicznych kodowanych wilekimi lierami, które są powiązane z kodowaniem za pomocą koloru, któe umożliwiaja łatwą identyfikację

( litery A - Czarny, B - Kremowy, C - Granatowy, D - Filotetowy, E - Zielony liść ,F - Brązowy, G - Szary ,H - Różowy I - Beżowy, K - Curry, L - Karminowy, M - Pomarańćzowy, N - Zielony , Z - Niebeski morski ).

W standarcie FAKRA przewidziano jeden klucz neutralny - UNIWERSALNY Z - Niebeski morski , który mozna zastąpić kodowania:

A - Czarny, B - Kremowy, C - Granatowy, D - Filotetowy, E - Zielony liść ,F - Brązowy, G - Szary ,H - Różowy I - Beżowy, K - Curry, L - Karminowy, M - Pomarańćzowy, N - Zielony

UWAGA DO PRODUKTU:

• niekiedy kolor może róznić się odcieniem od deklarowanego, ale zawsze w opisie jest podany kod wykonania CODE-x
