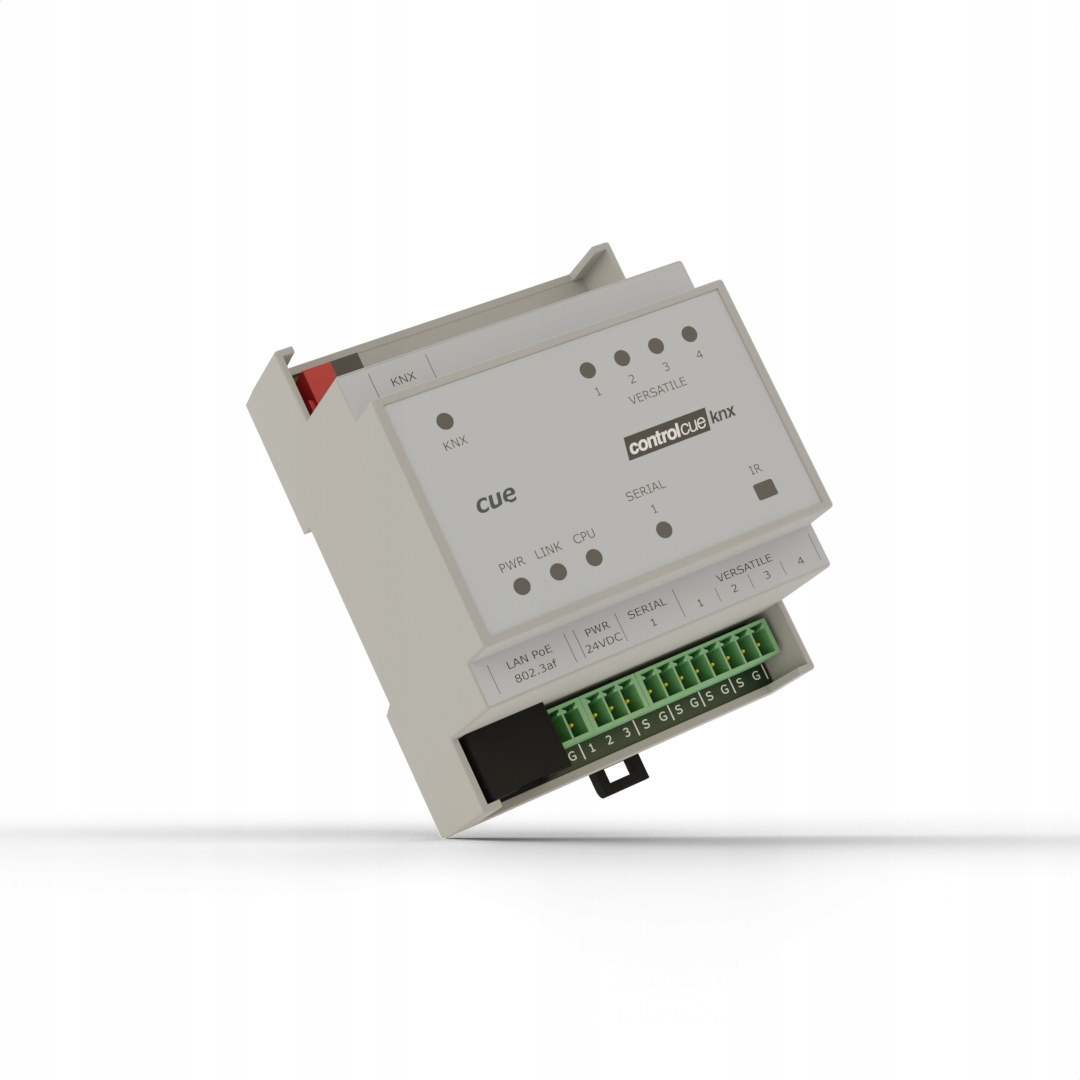

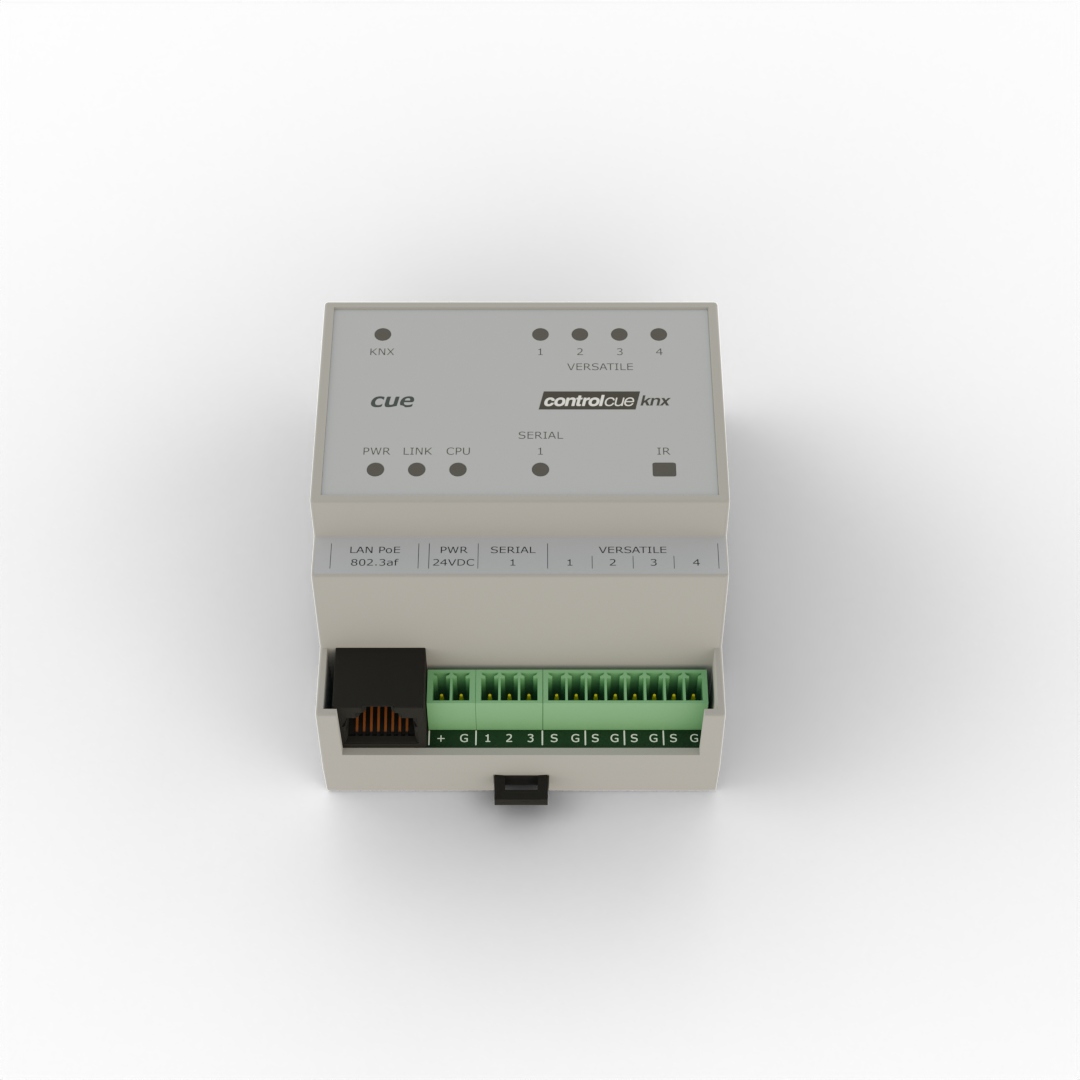

Kontroler obsługujący Ethernet IP z portami KNX, szeregowymi i uniwersalnymi

Kod produktu: CS0455

Główne cechy

• Przewodowa sieć LAN 10/100 BaseT
• 1x

  Port sterowania IP

• 1x

  Port KNXTP

• 1x

  Dwukierunkowy port RS-232/485

• 4x

  Wszechstronny port

• Platforma procesorowa ARM®
• Wewnętrzna pamięć RAM LPDDR 64 MB, flash 256 MB
• Wbudowany zegar czasu rzeczywistego
• Czujnik przechwytywania kodu IR
• Wskaźniki na panelu przednim
• Zasilanie przez Ethernet lub zasilanie 24 VDC
• Obudowa z tworzywa sztucznego na szynę DIN, szerokość 4 moduły
• Strony internetowe serwera WWW i administratora do konfiguracji

controlCUE-knx-d to w pełni funkcjonalny kontroler IP z portem KNX, jednym dwukierunkowym portem RS-232/485 i czterema uniwersalnymi portami. W pełni kompatybilny z panelami dotykowymi CUE, kontroler ten zapewnia dwukierunkowe połączenie pomiędzy Cue System a siecią KNX i może pracować jako samodzielne urządzenie.

Kontroler ten jest dostarczany w komplecie z serwerem WWW i umożliwia konfigurację poprzez standardową przeglądarkę internetową. Programowanie jednostek opiera się na standardowym narzędziu programistycznym CUE Cue Visual Composer.

Jednokablowe połączenie Ethernet zapewnia łatwą integrację z siecią. Kontroler jest wyposażony w technologię Power over Ethernet (PoE), która umożliwia przesyłanie danych i zasilania za pomocą kabla sieciowego Ethernet. Kontroler można łatwo zamontować na szynie DIN lub ścianie.

Specifications

Control ports

• 1x

  IP control port

• 1x

  KNX TP port

• 1x

  Bi-directional RS-232/485 port

• 4x

  Versatile port

Internal IR sensor

• IR code capture

LED indicators

• Blue Power - indicates power is presented and the unit is ready.
• Green Link - indicates network link and activity.
• Yellow CPU - confirms the system default function is performed.
• Green / Red KNX - indicates KNX port send/receive.
• Green Serial - indicates serial data is being transmitted.
• Red Serial - indicates serial data is being received.
• Green Versatile - indicates the output is closed.
• Yellow Versatile - indicates IR or serial data is being transmitted.

Button

• System Default sets the default IP address and password.

Real-time and date

• RTC with battery backup

Memory

• Internal RAM LPDDR 64 MB
• Internal non-volatile flash 256 MB

Software technologies

• Admin Web
• XPL2 runtime

System communication

• 10/100 BaseT Ethernet, RJ-45 connector

Power supply

• 24 VDC (+/-20%), 3 W, 2-pin 3.5 mm connector
• Power over Ethernet (PoE), IEEE 802.3af compatible

Physical

• DIN rail plastic enclosure compatible with DIN EN 50022
• Width 4 modules
• Dimensions 70 x 90 x 58 mm / 2.8” x 3.5” x 2.3”
• Weight 0.2 kg / 0.5 lb

Environment conditions

• Operating temperature 10° to 40° C
• Storage temperature 0° to 60° C
• Relative humidity 10% to 90% non-condensing

Box contents

• Controller controlCUE-knx-d
• Connector set
• Ethernet cable
• DIN rail compatible power supply 24 VDC / 15 W
• Quick Start
