Kontroler Ethernet IP z portami DMX512, szeregowymi i uniwersalnymi

Kod produktu: CS0456

Główne cechy

• Przewodowa sieć LAN 10/100 BaseT
• 1x

  Port sterowania IP

• 2x

  Port DMX512

• 1x

  Dwukierunkowy port RS-232/485

• 4x

  Wszechstronny port

• Platforma procesorowa ARM®
• Wewnętrzna pamięć RAM LPDDR 64 MB, flash 256 MB
• Wbudowany zegar czasu rzeczywistego
• Czujnik przechwytywania kodu IR
• Wskaźniki na panelu przednim
• Zasilanie przez Ethernet lub zasilanie 24 VDC
• Obudowa z tworzywa sztucznego na szynę DIN, szerokość 4 moduły
• Serwer sieciowy i sieć administracyjna do konfiguracji

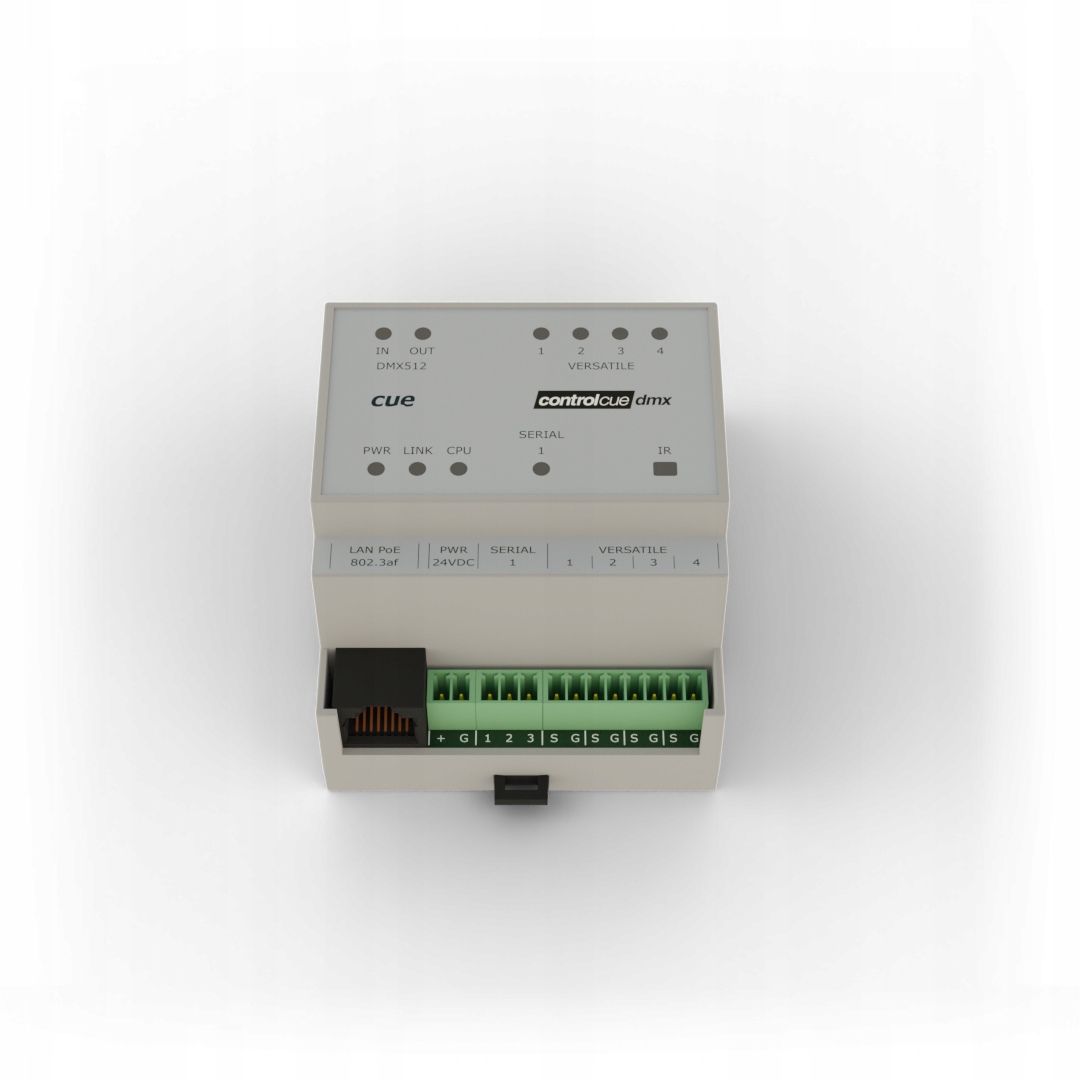

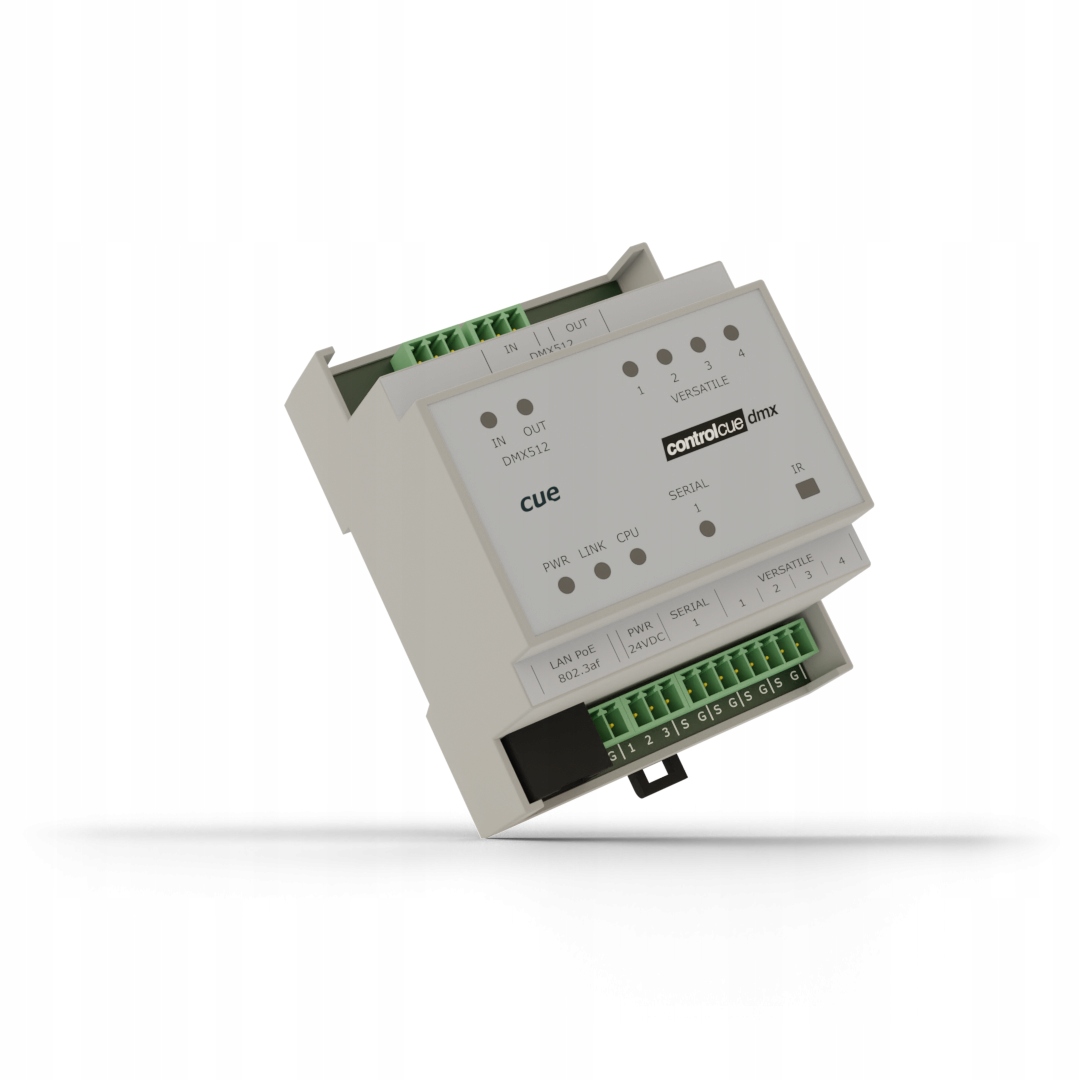

controlCUE-dmx-d to w pełni funkcjonalny kontroler IP z dwoma kanałami wejścia/wyjścia DMX512, jednym dwukierunkowym portem RS-232/485 i czterema uniwersalnymi portami. W pełni kompatybilny z panelami dotykowymi CUE, kontroler ten zapewnia połączenie pomiędzy Cue System i magistralą DMX512 i może pracować jako samodzielne urządzenie.

Kontroler ten jest dostarczany w komplecie z serwerem WWW i umożliwia konfigurację poprzez standardową przeglądarkę internetową. Programowanie jednostek opiera się na standardowym narzędziu programistycznym CUE Cue Visual Composer.

Jednokablowe połączenie Ethernet zapewnia łatwą integrację z siecią. Kontroler jest wyposażony w technologię Power over Ethernet (PoE), która umożliwia przesyłanie danych i zasilania za pomocą kabla sieciowego Ethernet.

Kontroler można łatwo zamontować na szynie DIN lub ścianie.

Specifications

Control ports

• 1x

  IP control port

• 2x

  DMX512 port

• 1x

  Bi-directional RS-232/485 port

• 4x

  Versatile port

Internal IR sensor

• IR code capture

LED indicators

• Blue Power - indicates power is presented and the unit is ready.
• Green Link - indicates network link and activity.
• Yellow CPU - confirms the system default function is performed.
• Green / Red DMX - indicates DMX512 activity.
• Green Serial - indicates serial data is being transmitted.
• Red Serial - indicates serial data is being received.
• Green Versatile - indicates the output is closed.
• Yellow Versatile - indicates IR or serial data is being transmitted.

Button

• System Default sets the default IP address and password.

Real-time and date

• RTC with battery backup

Box contents

• Controller controlCUE-dmx-d
• Connector set
• Ethernet cable
• DIN rail compatible power supply 24 VDC / 15 W
• Quick Start
