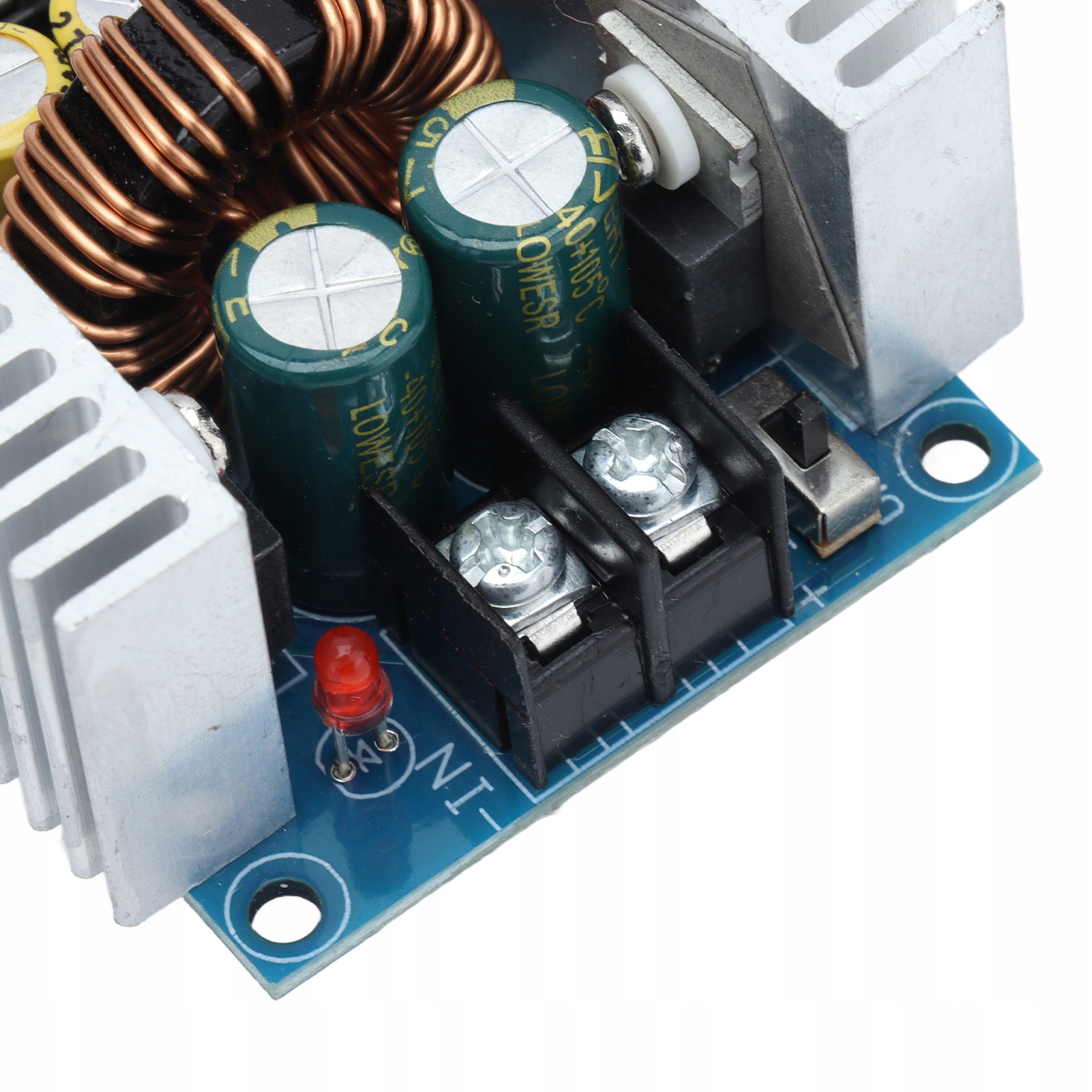

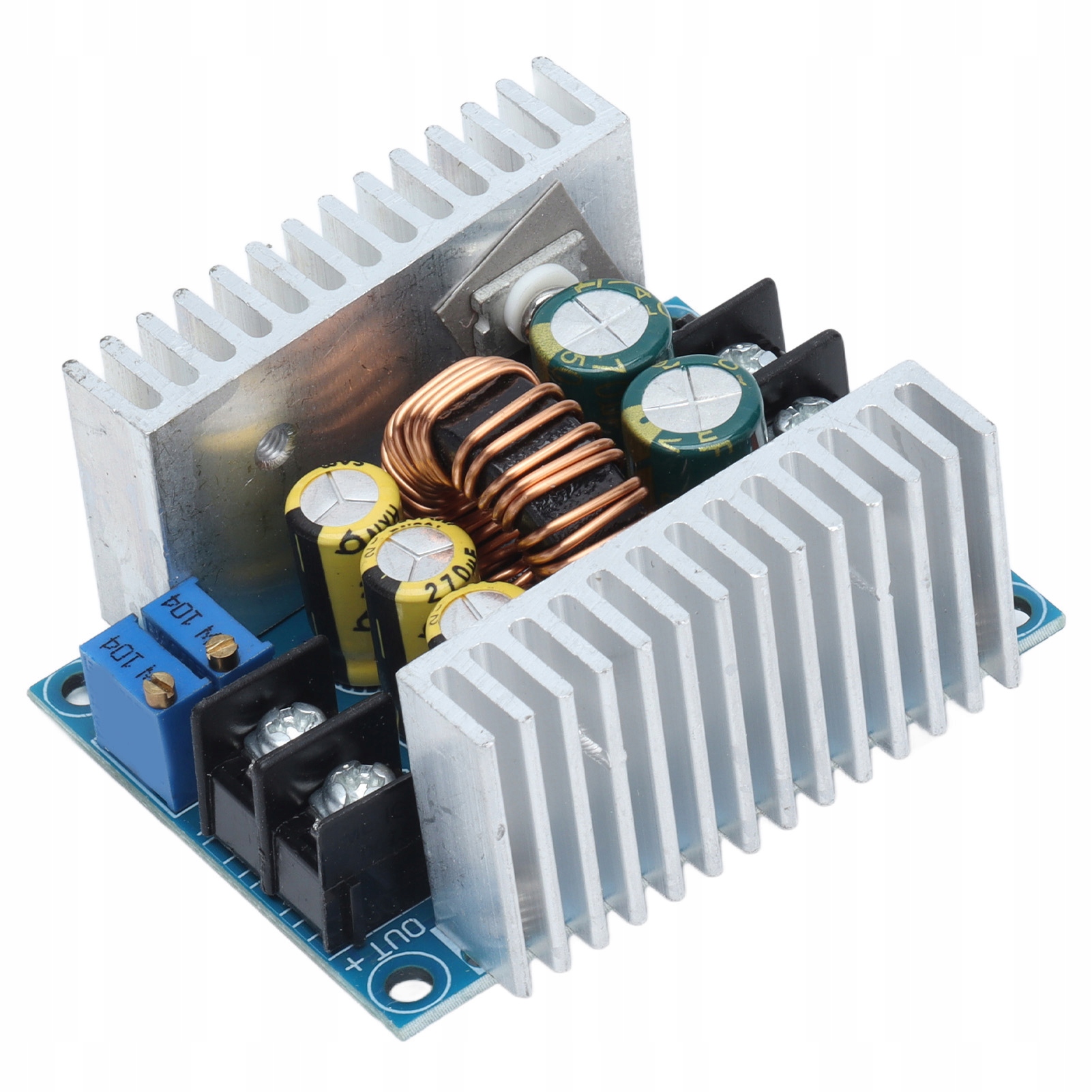

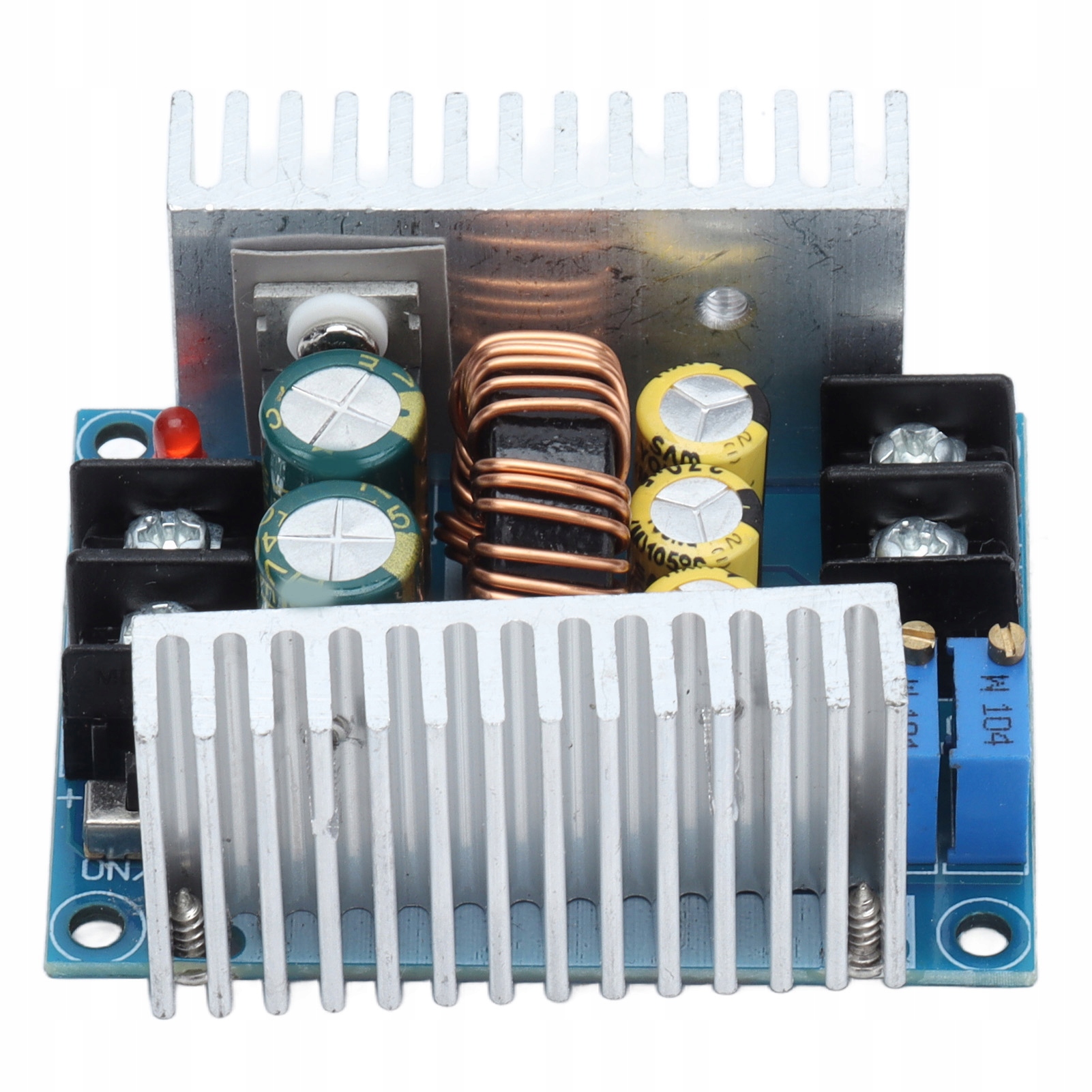

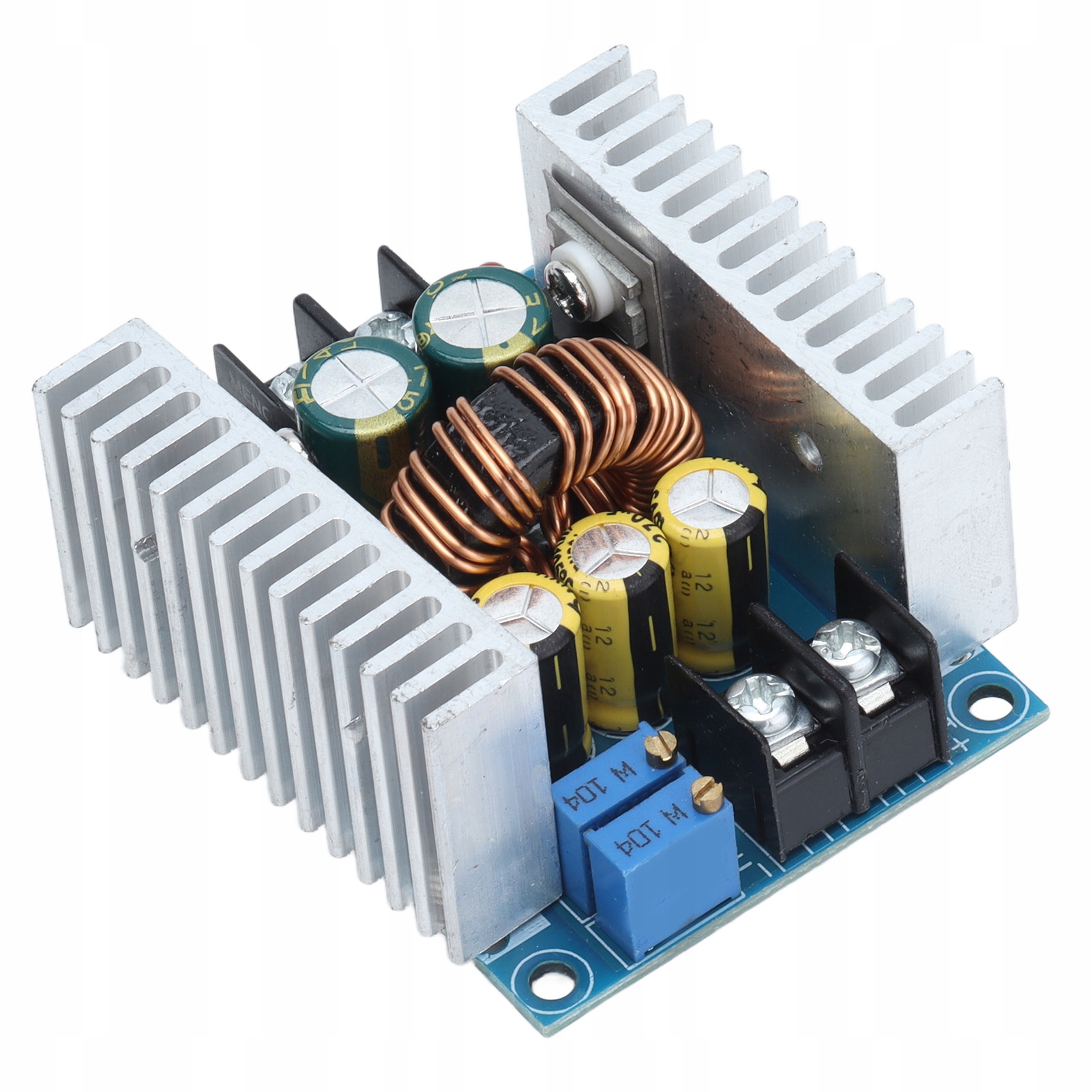

PRZETWORNICA STEP-DOWN DC-DC 300W 20A REGULATOR NAPIĘCIA

Cecha:

1. Volt Buck Board: Ten moduł konwertera DC na DC ma szeroki zakres napięcia wejściowego od 6V do 40V, bardzo przydatny.

2. Dokładne ustawienie: Zapewnienie wysokiej dokładności w ustawianiu napięcia wyjściowego i zapewnianie stałego prądu.

3. Podwójna rura MOS: Wyposażona w podwójną rurę MOS o wysokim natężeniu 75V 80A, działa ze stabilnością i niezawodnością.

4. Wysoka wydajność: mierzona przy 20A, konwerter może przekształcić 24V na 12V, a wydajność może osiągnąć 96%.

5. Niezawodne wyjście: Użyj kondensatorów elektrolitycznych o wysokiej częstotliwości i niskiej impedancji, o niskim tętnieniu i stabilnej mocy wyjściowej.

Specyfikacja:

Typ artykułu: Buck Converter

Materiał: PCB

Przeznaczenie: DC DC Buck Converter

Napięcie wejściowe: DC6-40V

Napięcie wyjściowe: Płynnie regulowane (1,2-35VDC) przez długi czas poniżej 32V (dotyczy aplikacji, w których napięcie wejściowe jest wyższe niż napięcie wyjściowe nie może być wzmocnione).

Prąd wyjściowy: maksymalnie 20A, w granicach 15A przez długi czas (gdy temperatura lampy mocy przekracza 65 stopni, należy dodać wentylator, aby rozproszyć ciepło, należy obniżyć napięcie).

Zakres graniczny prądu: 0,2-20A (regulacja), następnie moduł przekracza 65 stopni, dodaj wentylator.

Minimalna różnica napięcia: 3V

Częstotliwość robocza: 150KHZ

Wydajność konwersji: do około 96%, sprawność jest związana z różnicą napięcia i środowiskiem użytkowania.

Tętnienia wyjściowe: Tętnienia wokół 50mV (bez szumów) Pasmo 20M (tylko w celach informacyjnych) Zmierzono wejście 24V.

Temperatura pracy: -10 °C do + 75 °C (Należy zwrócić uwagę na temperaturę lampy zasilającej w rzeczywistym użytkowaniu, a jeśli temperatura jest zbyt wysoka, należy wzmocnić rozpraszanie ciepła lub obniżyć wartość użytkowania).

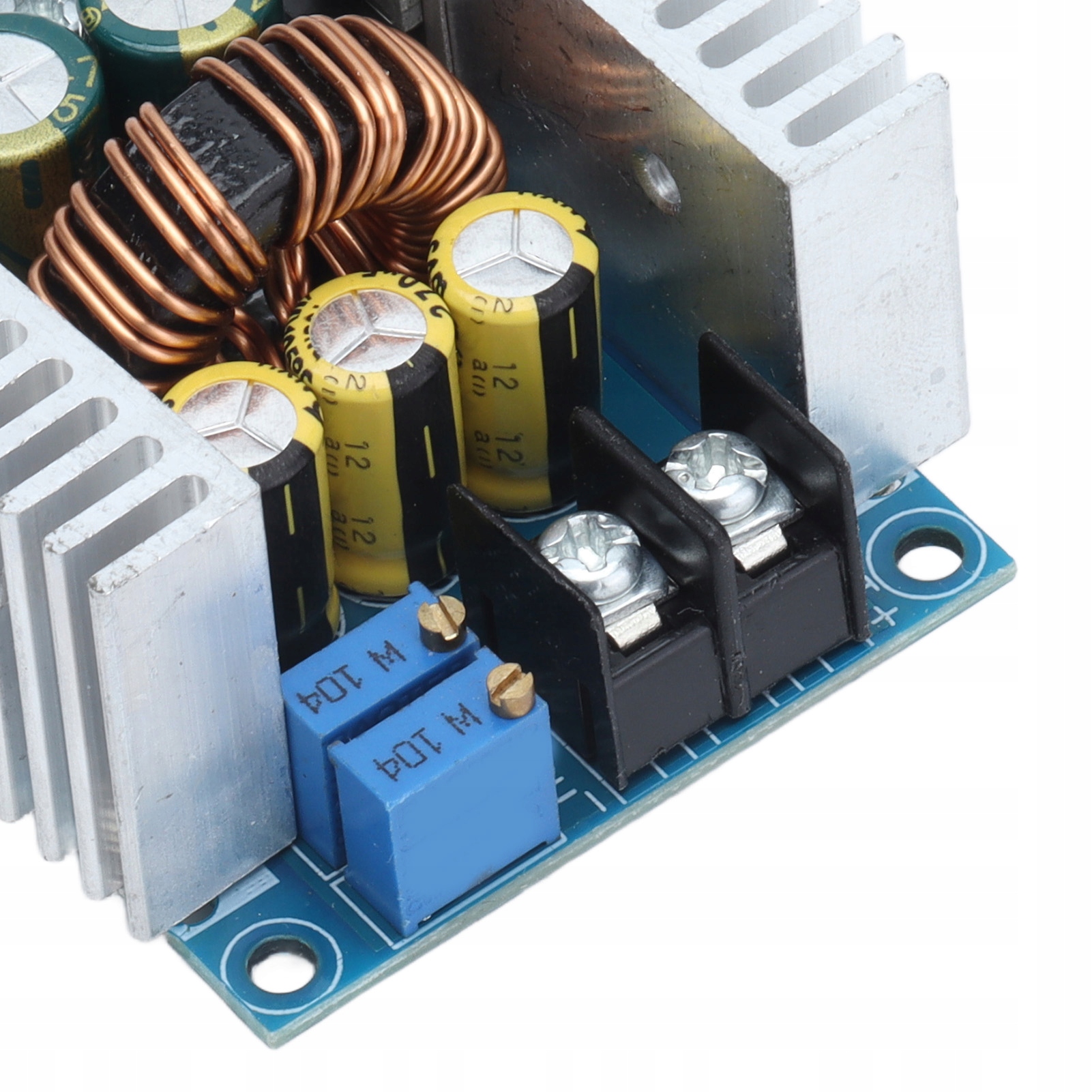

Kierunek regulacji potencjometru: zgodnie z ruchem wskazówek zegara (wzrost), przeciwnie do ruchu wskazówek zegara (spadek).

Zabezpieczenie przed zwarciem wyjścia: Tak (zabezpieczenie chwilowe) prąd stały (obecnie ustawiona stała wartość prądu nie może być zwarta przez długi czas).

Tryb okablowania: terminal

Zakres zastosowania: Do napędu stałoprądowego LED dużej mocy, ładowania baterii litowych (w tym ferroelektrycznych), ładowania akumulatorów 4V, 6V, 12V, 14V, 24V, ładowania niklowo-kadmowo-niklowo-wodorkowego (akumulator), paneli słonecznych, turbin wiatrowych.

Lista pakietów:

1 x konwerter Buck

Nuta:

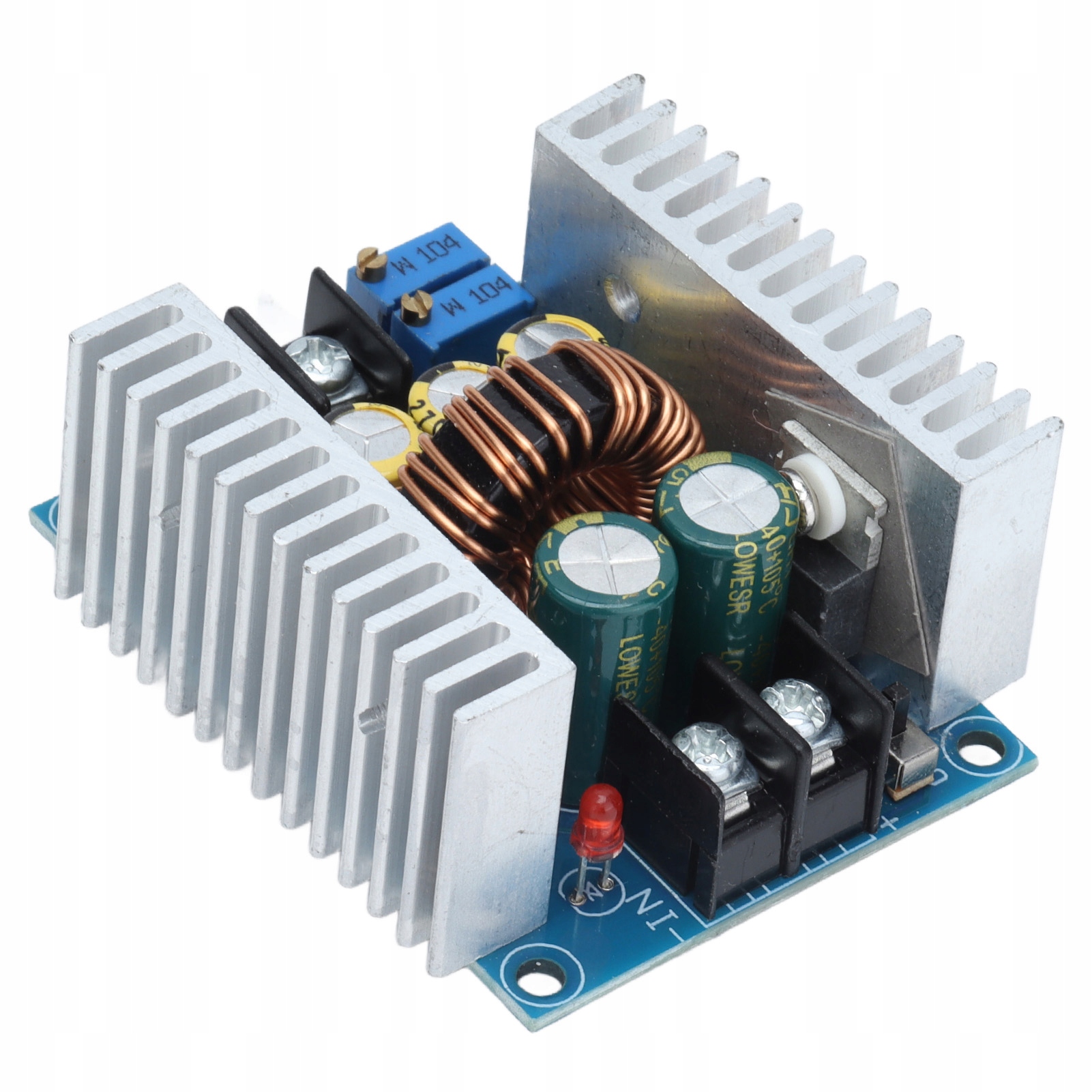

Wygodne jest używanie tych dużych zacisków śrubowych 30A do okablowania. Moduł buck ma 2 radiatory poprawiające rozpraszanie ciepła. Jeśli napięcia wejściowe i wyjściowe są bardzo różne, należy zmniejszyć moc i prąd.
