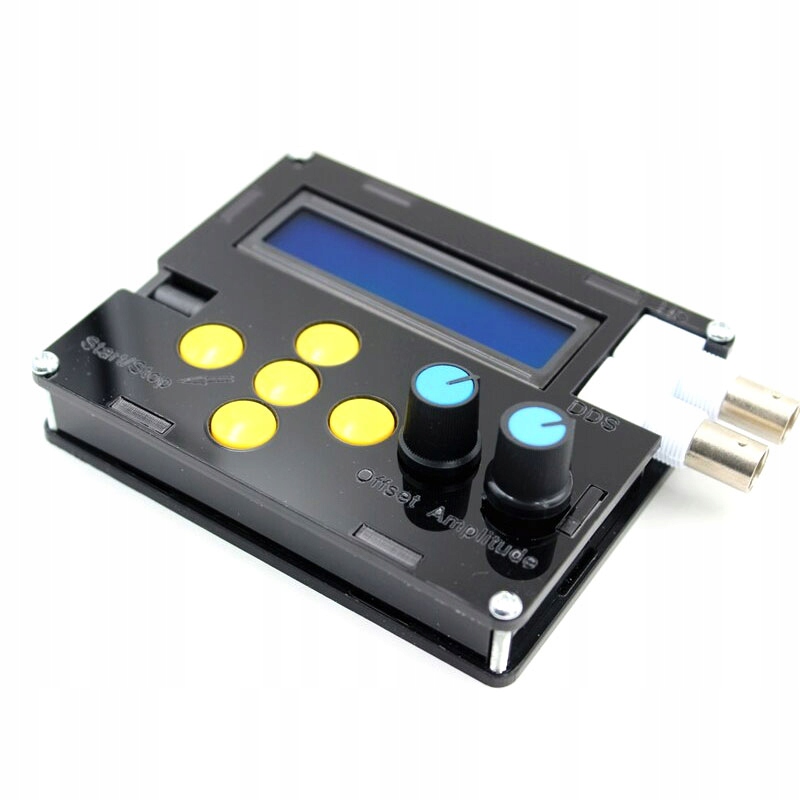

Генератор функций DDS синус, прямоугольник, треугольник

Генератор функции DDS синус прямоугольник треугольник

Функциональный генератор DDS это просто устройство, позволяющее использовать сигналы для измерений системы или моделирования. Система генерирует среди прочего: синусоида, прямоугольник, треугольник, ЭКГ, шум и т. д. Диапазон частот от 1 Гц до 65534hz регулируемый co 1HZ и высокой частоты 1mhz / 2mhz / 4mhz / 8MHz. Встроенный потенциометры используются для регулировки амплитуды от 0,5 до 14 В и заполнения от 0,5 до 5 В. Система он питается от разъема dc-jack напряжением 9 В. выходы сигналов представляют собой разъемы BNC. Встроенный ЖК-дисплей 16x2, на котором указаны значения параметров. Для работы устройства используются кнопки клавиатуры. Генератор запоминает настройки после отключения напряжения питания. Продукт идеально подходит для любителей, любителей. Диапазон частот позволяют измерения в аудио диапазоне.

технические характеристики:

• функциональный генератор DDS
• диапазон частот: 1 Гц – 65534 Гц
• изменение частоты с шагом: 1 Гц, 10Hz, 100Hz, 1kHz, 10kHz
• регулировка амплитуды и смещения с помощью потенциометры
• генерируемые формы волны: синусоидальная волна, прямоугольник, пила, треугольник, ЭКГ, шум
• высокая частота: 1mhz / 2mhz / 4MHz / 8MHz

• ЖК-дисплей 1602
• клавиатура

  управление

• запоминает настройки после отключение питания
• регулировка смещения: 0.5 V-5Vpp
• регулировка амплитуды: 0,5 в – 14Vpp
• выходное сопротивление: 20 -200 Ω
• разъем BNC для подключения выхода сигнала
• разъем постоянного тока для подключения источника питания
• напряжение питания: 9V
• пластиковый корпус для самостоятельной сборки

комплект содержит:

• генератор DDS - собранная плата generatoa DDS
• корпус для самостоятельная сборка-скручивания из пексы
