Состояние Новый
Фактура Я выставляю счет-фактуру НДС
Код производителя Трехдиапазонный конвертер CCIR / OIR
Производитель Инна (Diy)
Состояние упаковки оригинальные
Количество 28 штук

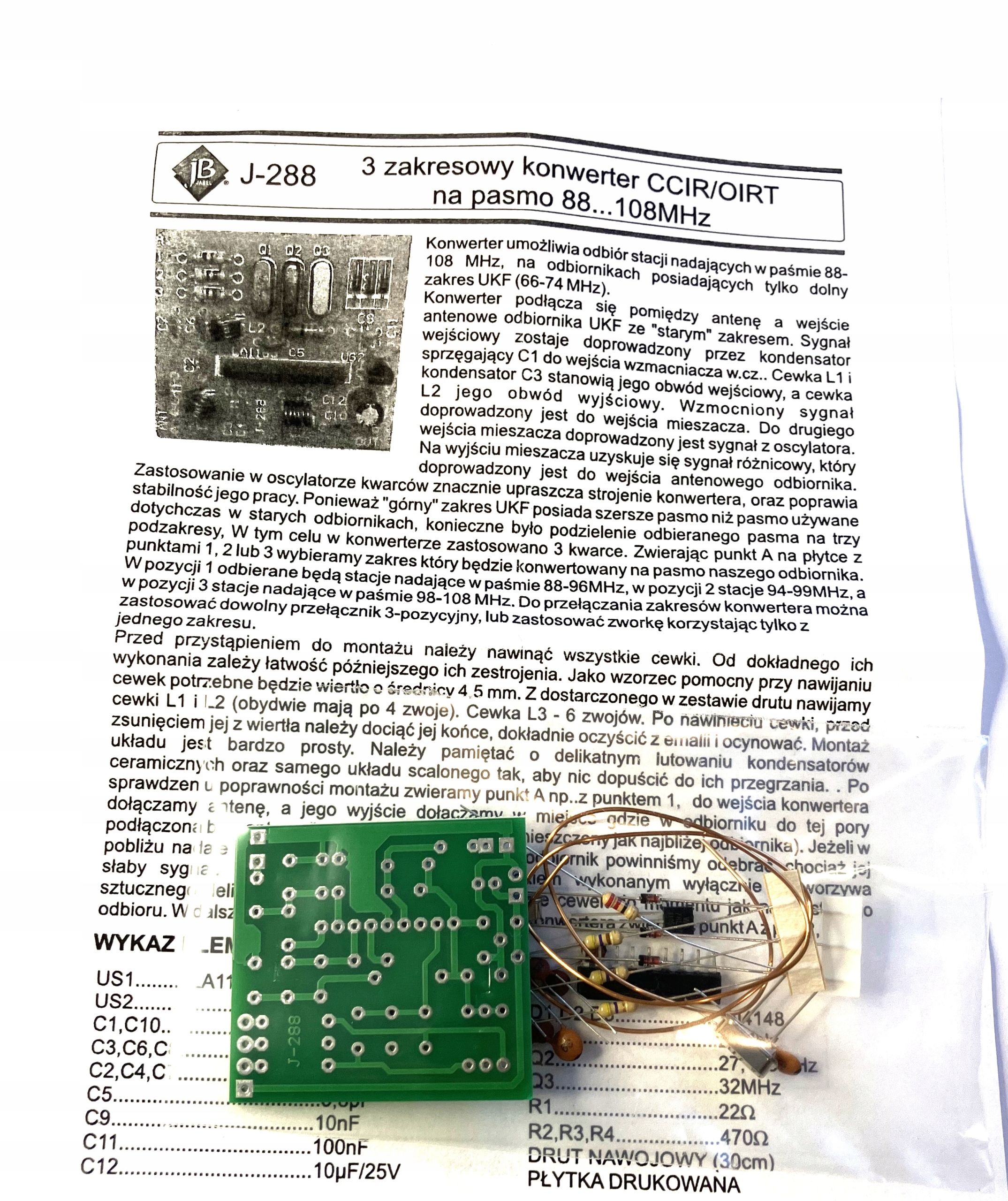

Трехдиапазонный конвертер CCIR / OIR UKF
на полосу 88...108 МГц
в самостоятельной сборки, пайки.
Система минут.
Преобразователь позволяет принимать станции, передающие в диапазоне 88-108 МГц, на приемниках, имеющих только” нижний " диапазон УКФ (66-74 МГц).
Преобразователь подключается между антенной и входом антенны приемника УКФ со” старым " диапазоном. Поскольку” верхний " диапазон UKF имеет более широкую полосу пропускания, чем полоса, используемая в старых приемниках, должна была разделить полученную полосу на три поддиапазоны. Для этого в преобразователе используются 3 переключаемых кварца. Это упрощает настройку и улучшает стабильность системы.
Мощность преобразователя: 8...10В.
Размеры плитки: 45×40 мм.
Поскольку" верхний " диапазон UKF имеет более широкую полосу, чем используемая полоса приемников, необходимо было разделить принимаемую полосу на три в конвертере было использовано 3 кварца.

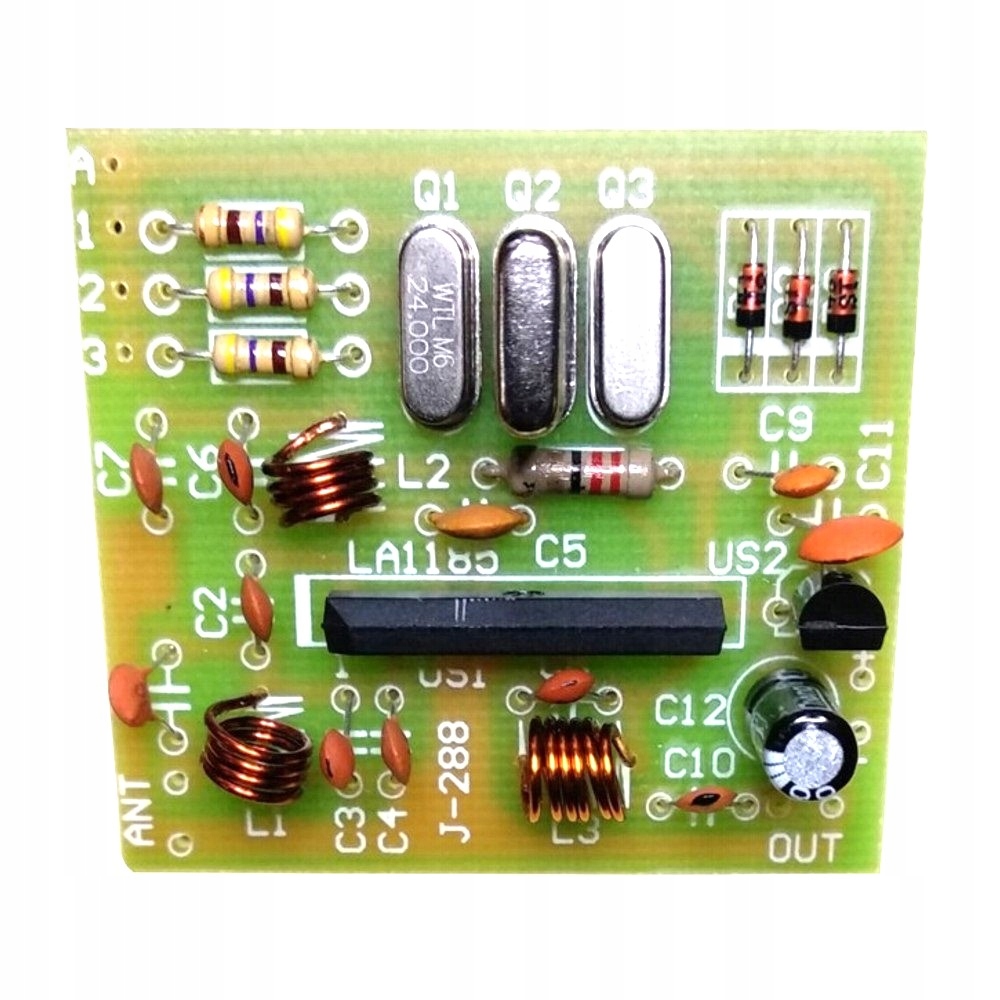

Замыкание точки А на пластине с мы выбираем диапазон, который будет преобразован в диапазон нашего приемника.
В позиции 1 принимается будут станции, вещающие в диапазоне 88-96MHz, в положении 2 станции 94-99MHz, и подходит в диапазоне 98-108 МГц. Для переключения диапазонов преобразователя можно 3-позиционный переключатель, или применить перемычку, используя только

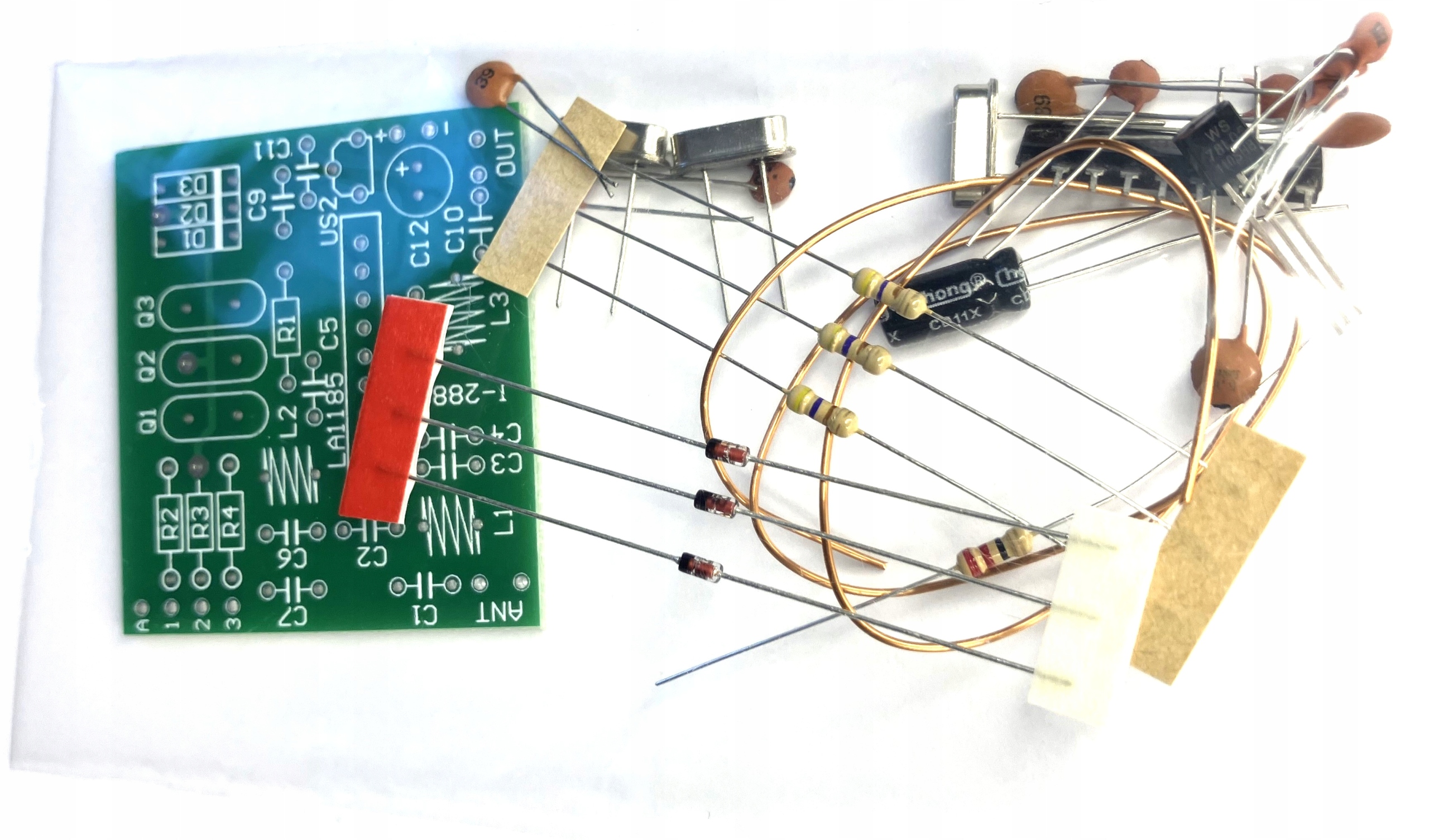

На макетах напечатана Схема монтажа на плате. Нужно обратить внимание на полярность светодиоды более длинная ножка-плюс, большинство элементов имеют описанные параметры на корпусе. Резисторы они могут иметь маркировку полосы их сопротивление и допуск можно прочитать с помощью калькуляторов доступны в интернете или путем измерения с помощью измерителя. в зависимости от макета, мы сначала собираем самые маленькие элементы.
