ФРЕЗЕРНАЯ НАСАДКА ДЛЯ ТОКАРНОГО СТАНКА 1

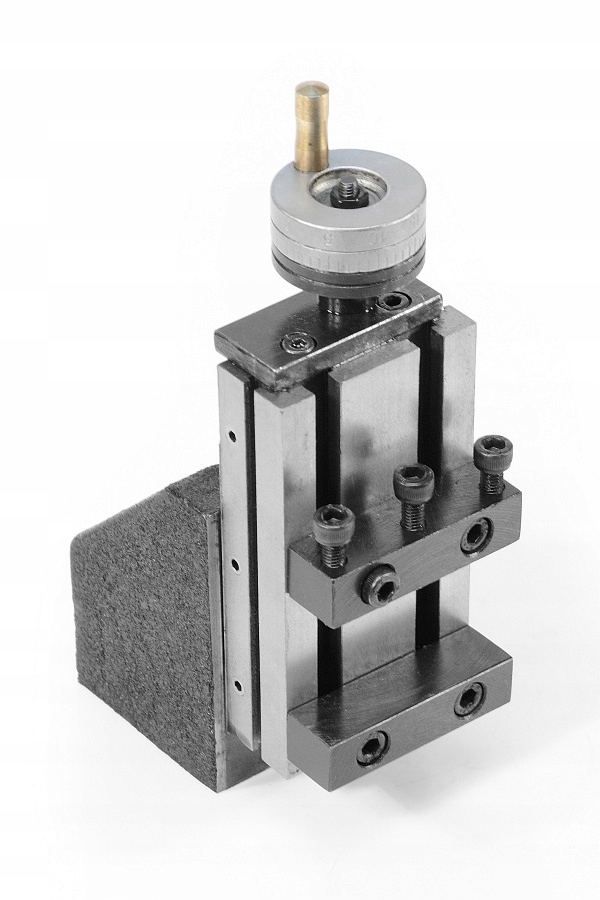

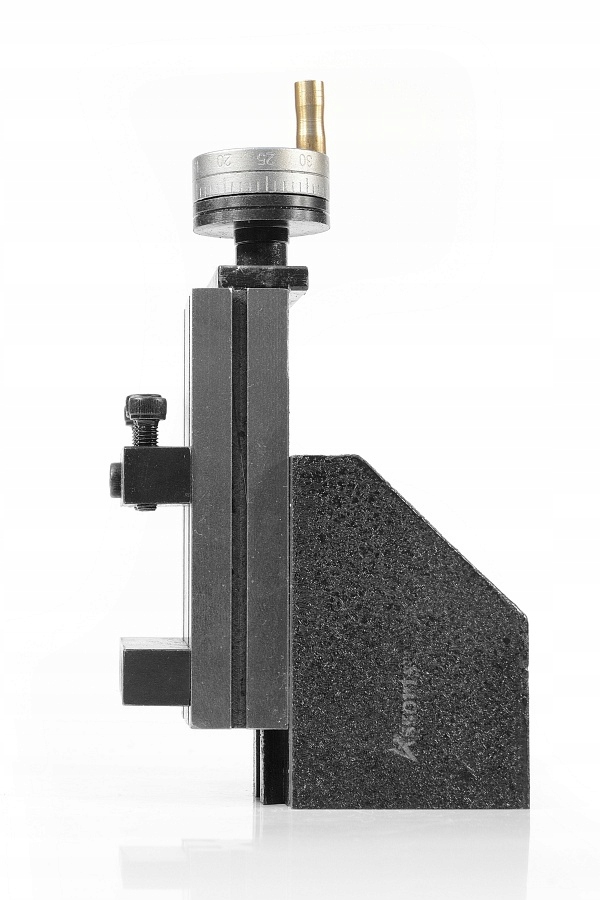

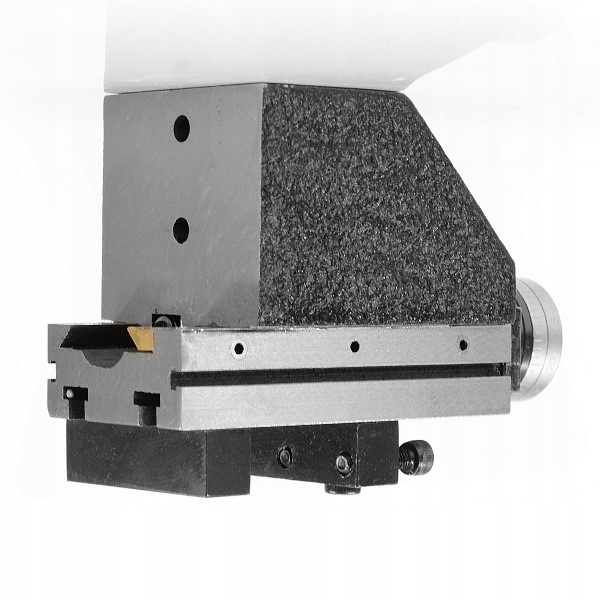

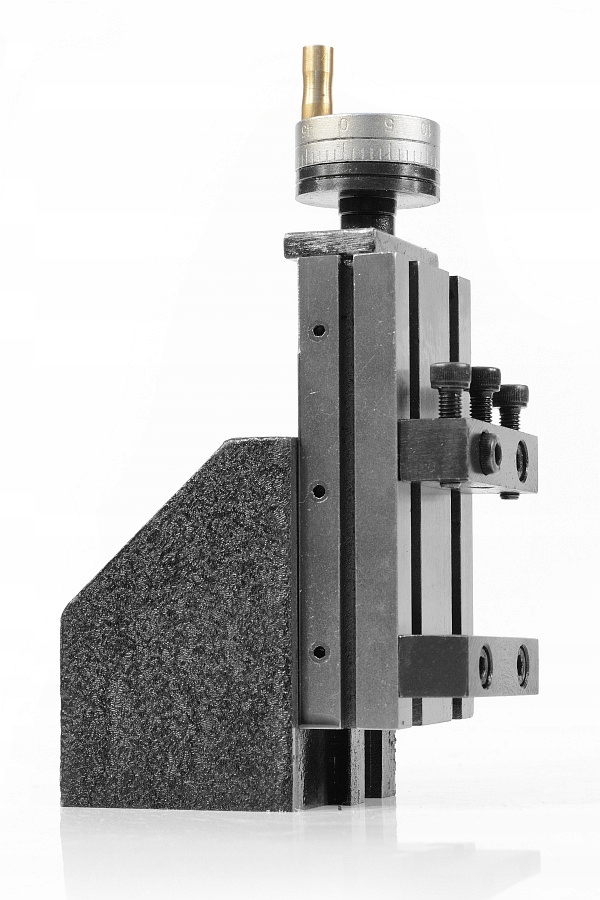

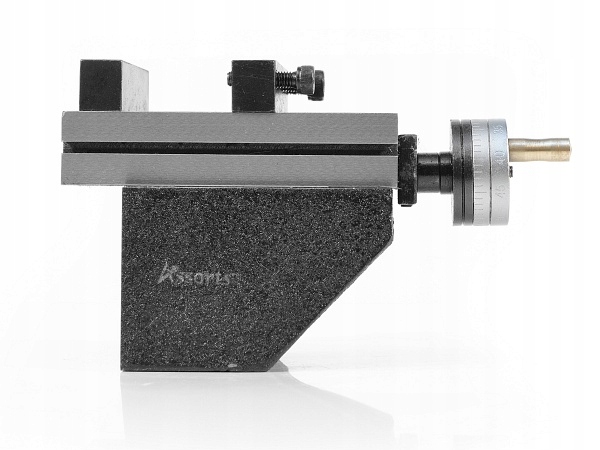

PRZYSTAWKA FREZERSKA MINI  DO TOKARKI "1"

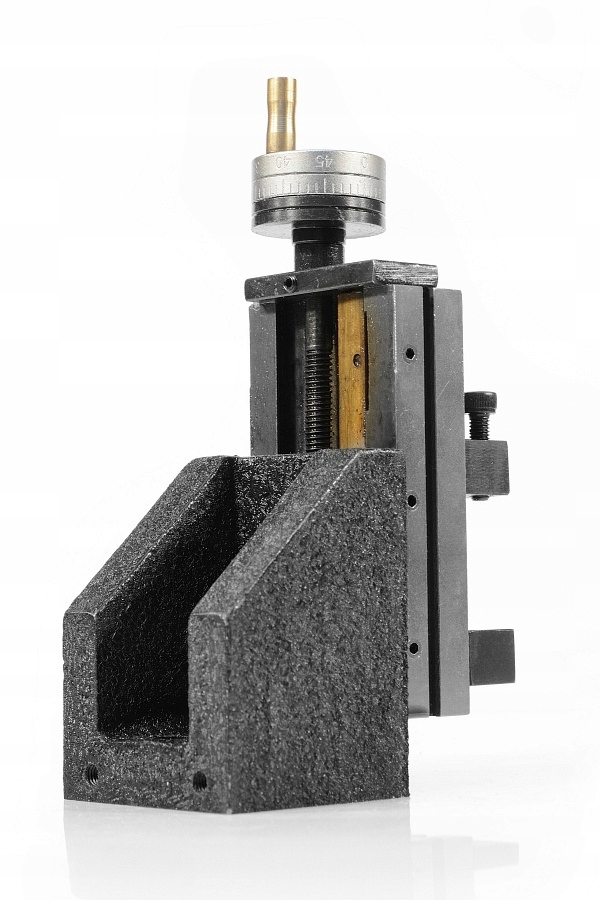

Ta mała przystawka jest przeznaczona do  frezowania na tokarce.

Wymiary podstawy : 95 x 50 mm

Szerokość rowka - Gniazdo 9,5 mm

Maksymalne otwarcie szczęk: 70 mm

Maksymalny przesuw części roboczej  42 mm

Stosując imadła z pozostałych naszych aukcji można poszerzyć sposób mocowania przedmiotów ,

dzięki temu tokarka staje się bardziej uniwersalna.(w ten sposób mamy tokarko-fezarke)

wklejając poniższy link w przeglądarkę  , możecie Państwo obejrzeć film z prezentacją naszego urządzenia :

http://www.mastertools.pl/allegro/filmy/10907.mov

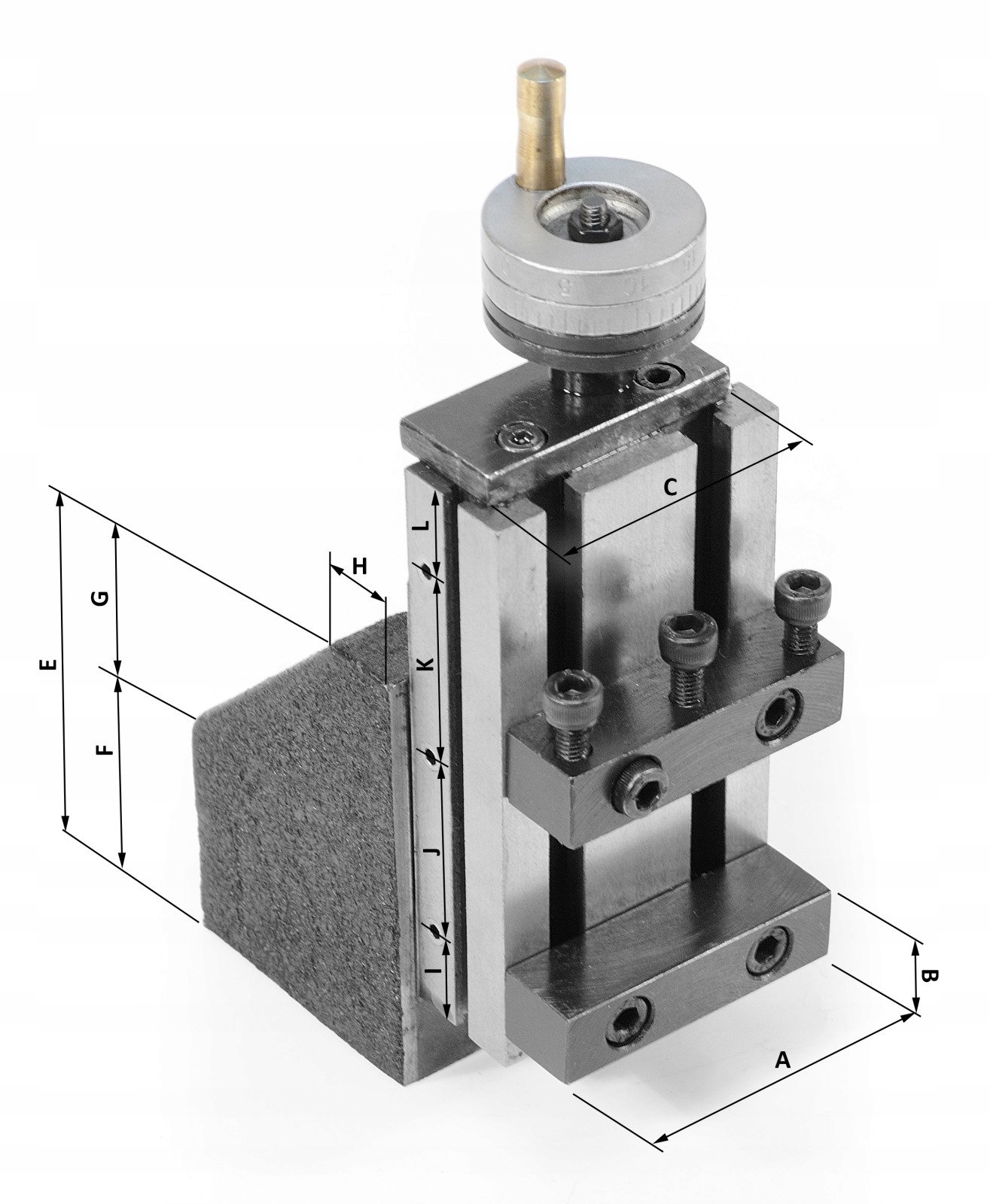

A - 49mm

B - 12,3mm

C - 42,8mm

E - 75mm

F - 43mm

G -32mm

H -16mm

I - 16mm

J -32mm

K -32mm

L - 16mm

A - 58mm

B - 8mm

C - 41,5mm

D - 13,5mm

E -31mm

F - 75mm

G - 33mm

H - 42mm

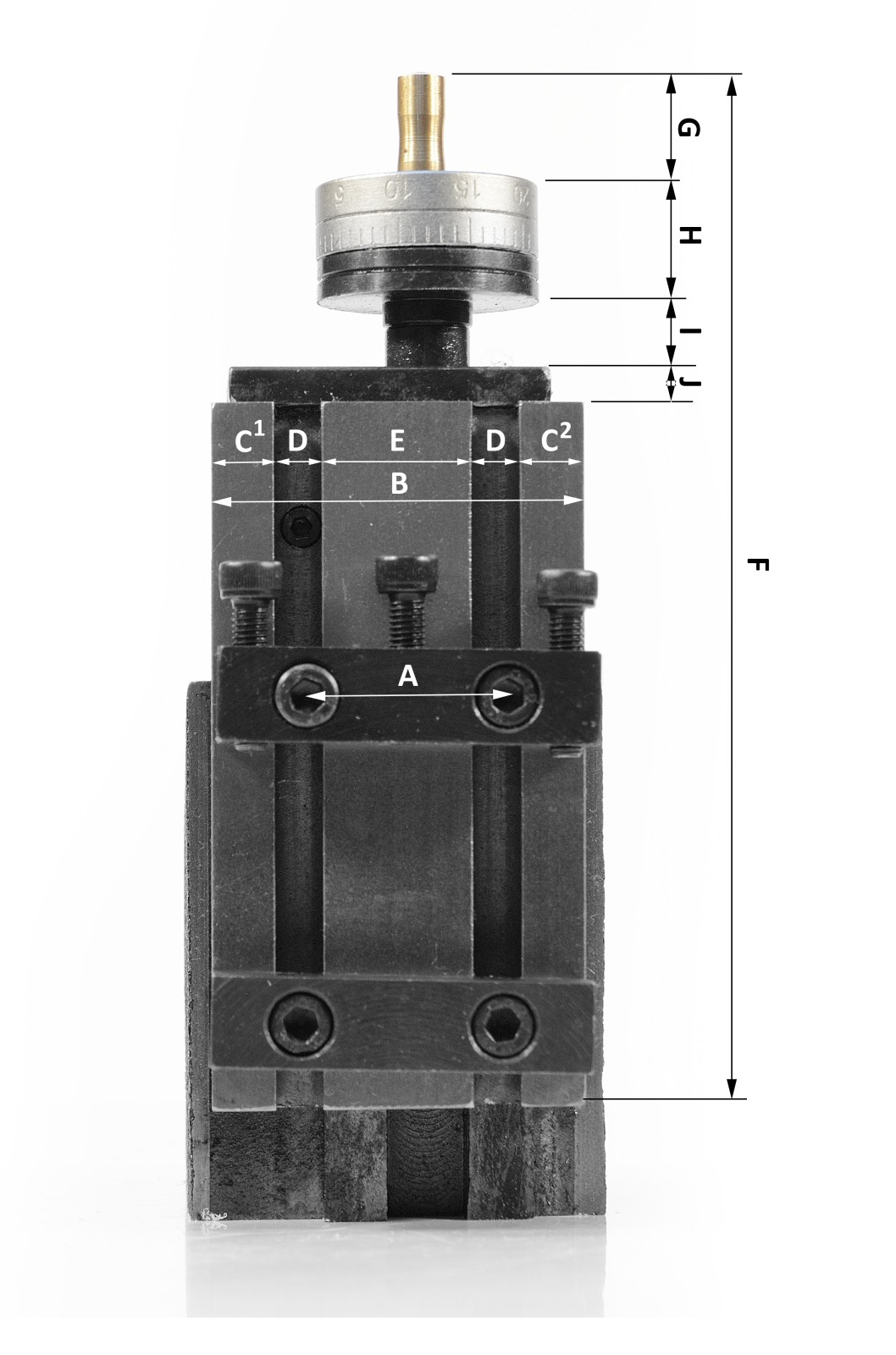

A - 26mm

B - 51mm

C1 - 8,9mm

C2-10,1mm

D - 5,8mm

E -20mm

F - 149mm

G - 17mm

I  -9,7mm

J - 6,3mm

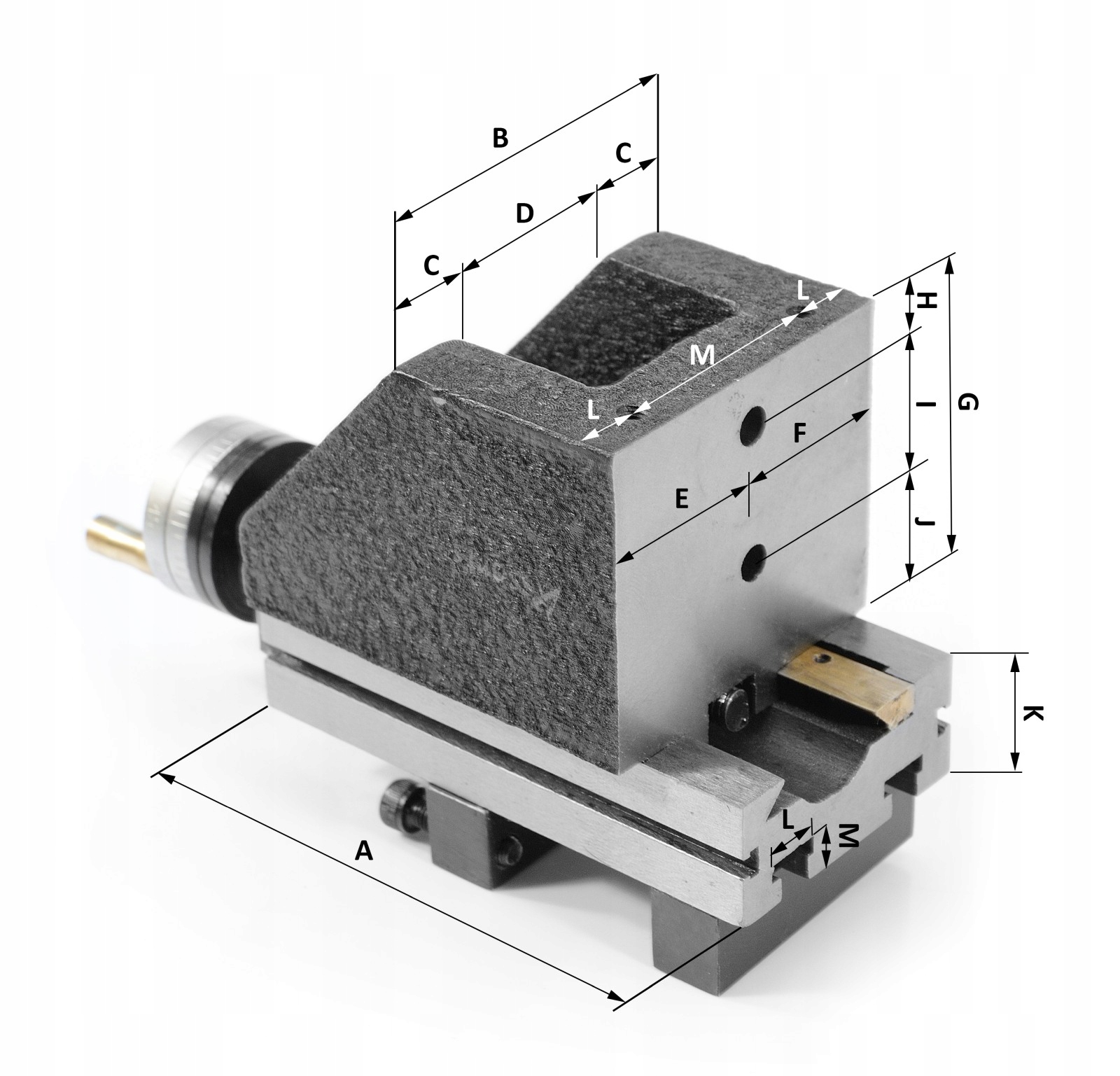

A - 96,5mm

B - 58mm

C - 13mm

D - 31,8mm

E- 29mm

F - 28mm

G -51mm

H - 8mm

I -21,5mm

J - 19,5mm

K - 22mm

L - 9,7

M - 7,6
