HDP4324B zasilacz laboratoryjny programowalny 3 wyjścia

HDP4324C produkcji Hantek to zasilacz laboratoryjny potrójny czyli o 3 wyjściach napięcia z funkcją programowania ustawień. Dwa kanały wyjściowe CH1 i CH2 zasilacza HDP4424B są symetryczne i umożliwiają płynną regulację napięcia w zakresie od 0 do 32V i wydajnością prądową do 3,2A w każdym z tych kanałów. Regulacja napięcia i prądu w CH1/CH2/CH3 jest niezależna tzn. w pierwszym kanale możemy ustawić wartość napięcia wyjściowego 6,75V natomiast w w drugim kanale CH2 31,10V, a w CH3 inne wartości z przedziału. Maksymalna wydajność prądowa zasilacza HDP4324B w kanale CH1 i CH2 wynosi 3,2A w całym przedziale wartości napięcia wyjściowego. Laboratoryjny zasilacz HDP4424B umożliwia łączenie równoległe lub szeregowe wyjść CH1 i CH2 w celu uzyskania zwiększenia wydajności prądowej lub zwiększenia zakresu napięcia wyjściowego. Połączenie równoległe wyjść CH1 i CH2 zasilacza HDP4324B sumuje jego prąd wyjściowy co w praktyce daje nam przy tym połączeniu 6,4A maksymalnego prądu na wyjściu (3,2A z kanału CH1 + 3,2A z kanału CH2). W przypadku połączenia szeregowego CH1 i CH2 wydajność prądowa pozostaje na tym samym poziomie czyli 3,2A, natomiast wartości napięć z obu kanałów się sumują w otrzymujemy zasilacz z regulowanym napięciem na wyjściu od 0V do 64V. Trzecią możliwością połączenia niezależnych wyjść zasilacza HDP4324B jest uzyskanie napięcia symetrycznego: zacisk wyjściowy (-) CH1 łączymy z gniazdem wyjściowy (+) CH2: z tego połączenia powstaje nam obwód masy GND. W kanale CH1 mamy wolny zacisk (+) i mamy wyjście regulowanego napięcia dodatniego od 0 do 32V. W kanale CH2 mamy wolny zacisk (-) i jest tam wyjście napięcia ujemnego, które możemy analogicznie regulować w zakresie od 0V do -32V. Podwójne, symetryczne napięcie wykorzystywane jest min. w technice analogowej do zasilania wzmacniaczy operacyjnych, wzmacniaczy mocy. Konstrukcja zasilacza HDP4324B jest oparta na transformatorze co zapewnia jego bardziej stabilną i bezawaryjną pracę w stosunku do konstrukcji opartych na przetwornicy impulsowej.

Hdp4424b Hantek-это современный дизайн линейного блока питания с дополнительным интерфейсом рядовым RS485 в руководстве доступны команды управления-

• trójkanałowy potrójny programowalny liniowy zasilacz regulowany DC, moc wyjściowa 245W, izolacja elektryczna między kanałami, trzy kanały regulowane w sposób ciągły i niezależny
• kolorowy wyświetlacz o przekątnej 4,3cala, wyświetla w czasie rzeczywistym wartości napięcia/prądu/mocy i przebieg, dzięki czemu stan wyjścia i trend są wyraźne na pierwszy rzut oka dla użytkownika
• wysoka rozdzielczość: 1mV, 1mA
• niskie szumy i tętnienia: < 350μVrms / 2mVpp.
• przejściowy czas odpowiedzi: ≤50μs.
• funkcje zabezpieczenia przed: przepięciem/nadprądowe/przegrzaniem/zwarciem. Parametry przepięciowe i nadprądowe można elastycznie ustawiać, aby uzyskać skuteczną ochronę zasilanego odbiornika (obciążenia zasilacza).
• inteligentny wentylator sterujący temperaturą automatycznie dostosowuje prędkość, skutecznie redukując hałas wentylatora w codziennym użytkowaniu zasilacza

• использование цветных и числовых идентификаторов упрощает идентификацию пользователей информация, относящаяся к выходу канала
• 10 групп памяти последовательность / задержка / запись / состояние панели
• функция списка: путем редактирования одного шага напряжения, тока, времени, функции списка могут генерировать различные сложные последовательности для удовлетворения сложные требования к тестированию
• функция регистратора. Регистратор может записывать выходное напряжение, ток и мощность, и отображать их в виде диаграммы
• функция блокировки клавиатуры для предотвращения неправильной работы
• поддержка дистанционного управления командами SCPI
• поддержка хранения на диске U (формат FAT32, Flash), скриншот один нажмите кнопку и функция записи данных.
• стандартные порты конфигурации: USB HOST, USB DEVICE, LAN, cyfrowy interfejs I/O, RS232/RS485

dane techniczne:

• programowalny zasilacz laboratoryjny HDP4000 Hantek

  ➤ model: HDP4324

  ➤ potrójny zasilacz z 3 niezależnymi wyjściami

  liniowa konstrukcja zasilacza oparta na transformatorze

  ➤ niskie szumy i tętnienia

• zasilacz potrójny - 3 niezależne wyjścia:

  ► wyjście CH1: regulacja napięcia: od 0 do 32V i prądu 0 do 3,2A

  ► wyjście CH2: regulacja napięcia: od 0 do 32V i prądu 0 do 3,2A

  ► wyjście CH3: regulacja napięcia: od 0 do 8V i prądu 0 do 5A

• niezależność wyjść zasilacza:

  ► możliwość łączenia szeregowego CH1 + CH2: 0-60V do 3,2A

  ► możliwość łączenia równoległego CH1 + CH2: 0-32V do 6,4A

  ► możliwość niezależnego korzystania z każdego z wyjść CH1/CH2/CH3

  ► maksymalna moc wyjściowa: do 245W

  ► możliwość tryby pracy tracking - śledzenia

  ► możliwość tworzenia różnych sekwencji napięciowych, czasowych, przebiegów napięć i prądów

  wyjście czasowe

  ► cyfrowe ustawianie parametrów - programowanie

• 4,3-дюймовый большой цветной TFT-дисплей

  ► облегчает работу с блоком питания

  ► настройки параметров

  ► текущее чтение (измерение) параметров на выходе

  ► высокое разрешение и точность измерения и настройки напряжения и тока

  ►вольтметр: 1mV

  ►амперметр: разрешение 0.001 a = 1ma

  ►ваттметр: 1mW

• режимы работы и встроенная защита:

  ► C. V. стабилизация выходного напряжения)

  ► C. C. выходной)

  ► OCP OVP Temperature Protect-тепловой предохранитель

• блок питания:

  ► адаптирован к работе непрерывный

  ► надежный

• относительно небольшие внешние размеры
• кнопка on / off output-запуск выхода адаптер питания
• функция блокировки клавиатуры
• разнообразие коммуникационных интерфейсов:

  ► USB host

  ► USB device

  ► цифровой ввод / вывод - цифровой ввод / вывод

  ► LAN

  ► RS232

  ► RS485

• коммуникационные интерфейсы с ПК

  интерфейс связи УСБ ► последовательный

  ► программа для управления параметрами блока питания: напряжение, ток, считывание настроек, запрос профилей напряжения тока во времени

  ► программное обеспечение для Windows

  ► библиотеки SDK

• активное охлаждение с помощью встроенного вентилятора (принудительная циркуляция воздуха)

  вентилятор ► соединенный с датчиком температуры

  ► запуск вентилятора это происходит только тогда, когда потребляется больший ток - после нагрева радиатора

сравнение параметров лабораторных источников питания Hantek серии HDP4000:

zestaw zawiera:

• zasilacz HDP4324B Hantek - 1szt.
• świadectwo fabrycznej kalibracji -1szt.
• przewód zasilający - 1szt.
• przewód USB- 1szt.
• oryginalny karton z grafiką x1szt.

Отличный промышленный дизайн

Идеальное сочетание искусства и технологий. Источники питания с серия HDP4000 - это не только красивый и модный дизайн, но и прочный, точный и стабильный конструкции.

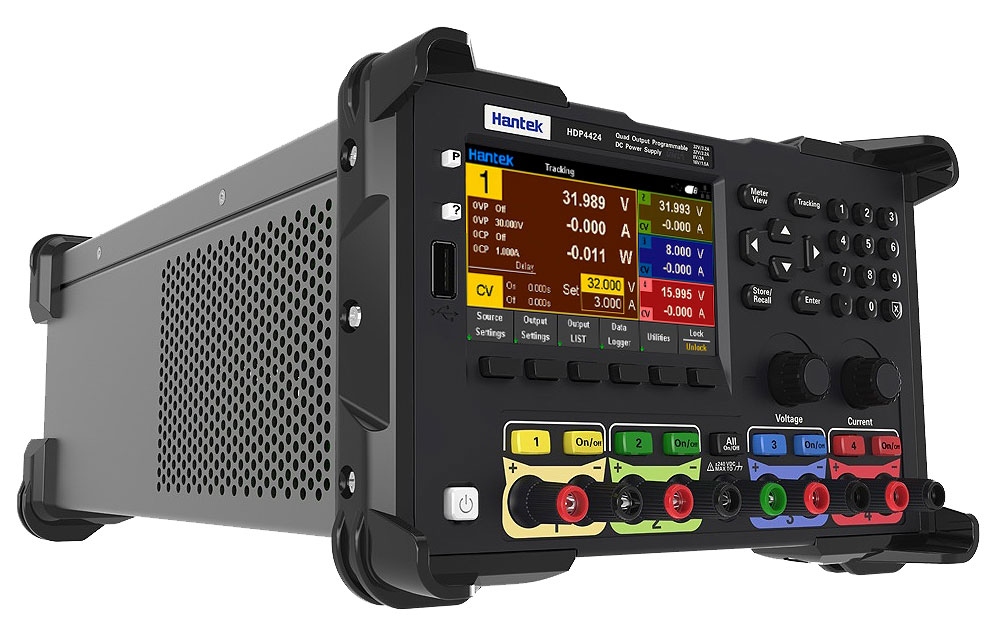

4,3-дюймовый цветной TFT-дисплей

Заданные значения и фактические выходные значения четыре канала отображаются на одном экране, что делает пользователей читаемыми на первый взгляд. Встроенное значение V \ A \ in и отображение формы волны делают тенденцию изменения под контролем.

Niski poziom szumów

Niski poziom szumów: < 350 μVrms / 2 mVpp, spełnia wymagania wysokiej czystości zasilania. Regulacja niskiego obciążenia: Napięcie: ≤0,01% + 2mV, prąd: ≤0,01% + 250μA, spokojnie radzi sobie ze zmianą obciążenia. Szybki czas reakcji przejściowej: ≤50μs, spełnia potrzeby szybkiej zmiany napięcia.

Funkcje ochrony OCP, OVP

Zapewnia funkcje zabezpieczenia nadnapięciowego i nadprądowego. Możesz elastycznie ustawić parametry przepięcia i przetężenia, aby skutecznie chronić obciążenie (podłączony odbiornik do zasilacza).

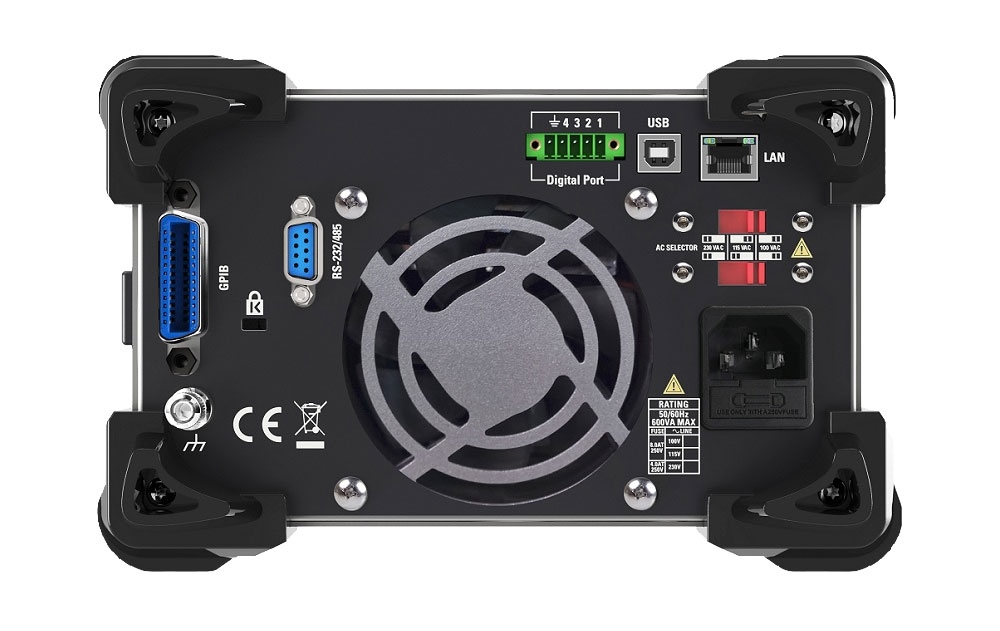

Wiele interfejsów komunikacyjnych

HOST USB, URZĄDZENIE USB, LAN, 4-liniowy cyfrowy interfejs we/wy; RS232/RS485 (HDP4324B/HDP4424B); GPIB (HDP4324H/HDP4424H); Obsługa przechowywania dysku U (format FAT32, Flash); Obsługa zdalnego sterowania poleceniami SCPI.

Połączenie z komputerem

Plug and play, bezpieczny i stabilny, zapewnia bezpłatne instrukcje programowania wtórnego, ułatwiając tworzenie automatycznego systemu testowego

Высокопроизводительный четырехканальный программируемый линейный регулируемый источник питания постоянного тока серии HDP4000 Hantek. Блок питания оснащен 4,3-дюймовым цветным TFT-дисплеем, где отображение в реальном времени значений напряжения/тока / мощности и формы волны-так что состояние выход и тренд очевидны с первого взгляда. Высокое разрешение настройки напряжения и prau 1mV/1mA, переходная ≤50 мкс. Все четыре канала электрически изолированы, и каждый канал может самостоятельно плавно регулировать. Блок питания HDP4000 имеет ряд функций защиты: OVP перенапряжения, OCP перегрузки по току, OTP перегрева, и функции защиты от короткого замыкания. Выход блока питания имеет функции синхронизации и задержки, постоянное напряжение CV, функцию постоянного тока CC. Выходы блоков питания HDP4000 можно свободно использовать и подключать в режим работы: независимый, последовательный, параллельный, отслеживание. Ввод и хранение цифровой клавиатуры, функция блокировки клавиатуры. Богатые конфигурации интерфейсов: USB HOST, USB DEVICE, цифровой интерфейс ввода / вывода, LAN, RS232/485.
