Zestaw FAAC DELTA 3 to:

• ŁATWY MONTAŻ I PEWNE DZIAŁANIE PRZEZ WIELE LAT

Ze względu na swoją konstrukcję i sposób mocowania siłownika do podłoża napęd FAAC 741 jest szybki i łatwy w montażu. Kupując cały zestaw nie ma konieczności wykonywania kosztownych przeróbek podczas montażu siłownika. W zestawie znajduje się dedykowana podstawa montażowa.

• BEZPIECZEŃSTWO

Centrala sterująca 748D posiada wbudowany moduł elektroniczny, który umożliwia płynną regulację siły ciągu. Funkcja ta pozwala ustawić minimalną siłę, co jest niezbędne do płynnej pracy napędu. Dzięki rozbudowanej funkcjonalności centrali sterującej, napęd podczas zamykania/otwierania bramy minimalizuje ryzyko uszkodzenia napotkanych przeszkód. Dodatkowym zabezpieczeniem zestawu FAAC DELTA 3 w który wyposażony jest zestaw to  para fotokomórek XP20 D. W przypadku awarii lub braku zasilania mechanizm odblokowujący umożliwia odblokowanie bramy i obsługę ręczną (w zestawie znajduje się klucz do odblokowania siłownika).

• NISKIE KOSZTY OBSŁUGI I NIEZAWODNOŚĆ

Koszt obsługi napędu elektromechanicznego FAAC 741 jest praktycznie zerowy. Urządzenie pracuje niezawodnie w każdych warunkach atmosferycznych przez wiele lat. Zakres temperaturowy pracy siłowników i centrali sterującej mieści się w zakresie temperatur zewnętrznych od -20°C do +55°C.

Zestaw FAAC DELTA 3 to rozwiązanie renomowanej marki, siłownik FAAC 741 to idealne rozwiązanie dla bram przesuwnych do użytku przydomowego dla skrzydeł o długości do 15 m i wadzę do 900kg. Zastosowano w nim silnik 230V, który zapewnia większą siłę pracy niż w modelach 12/24V, a jego konstrukcja oparta jest wyłącznie na przekładniach metalowych i precyzyjnym łożyskowaniu wału głównego co gwarantuje niezawodną obsługę bramy  przez wiele lata.

Zestaw do bramy przesuwnej - DELTA 3

Najważniejsze cechy:

• Szybka i prosta instalacja dzięki wbudowanej centrali sterującej
• Napęd samoblokujący - nie wymaga stosowania zamka elektromagnetycznego nawet w sytuacji braku zasilania
• W przypadku awarii zasilania, urządzenie odryglowuje się kluczem co umożliwia ręczne otwarcie i zamknięcie bramy
• Proste programowanie dzięki zastosowaniu wyświetlacza na centrali sterującej
• Magnetyczne wyłączniki krańcowe

SKŁAD ZESTAWU FAAC DELTA 3 - 741:

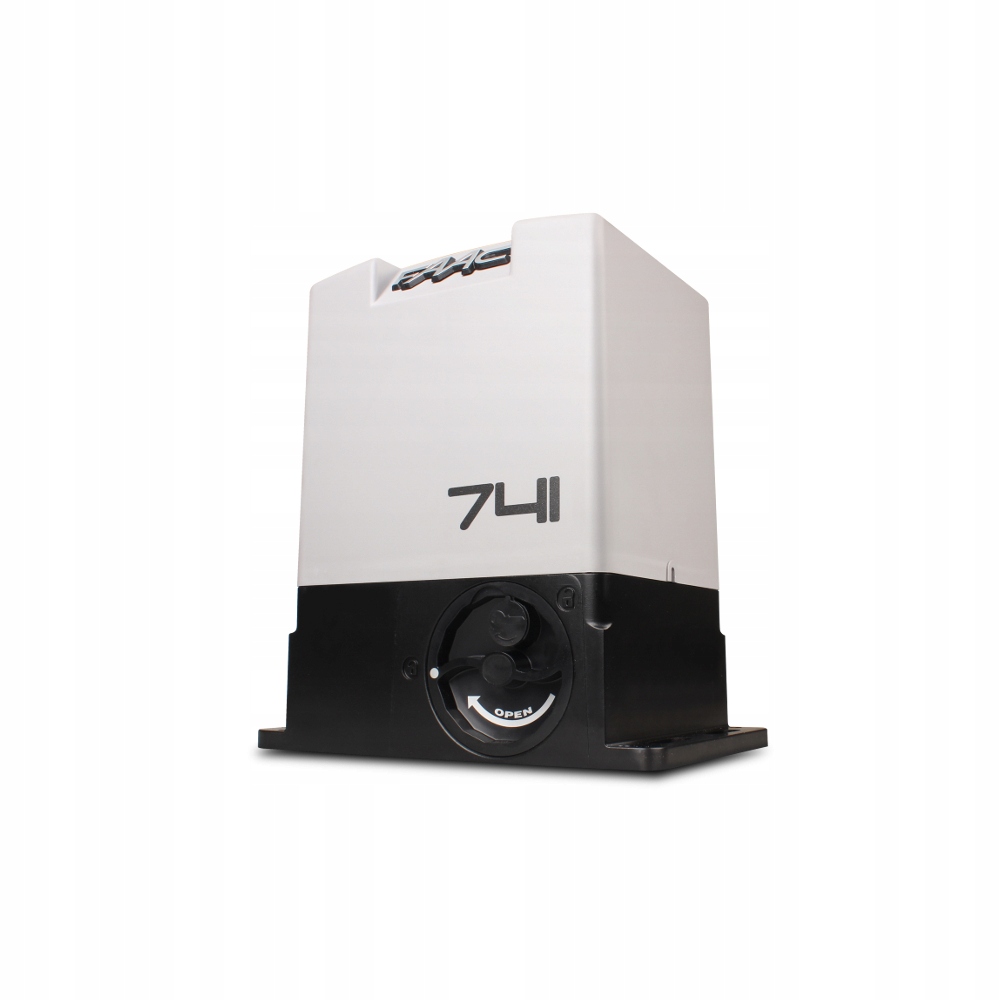

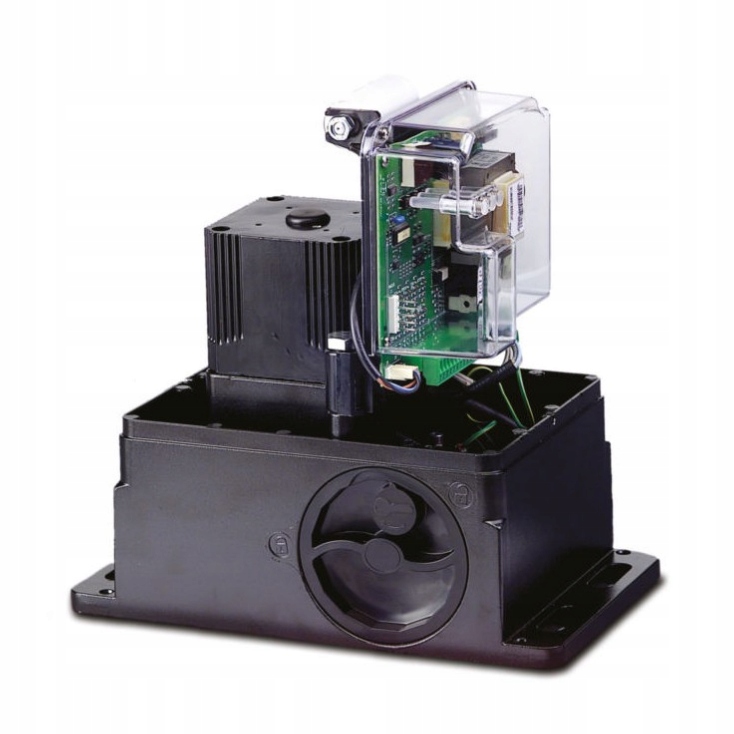

• Siłownik FAAC 741 ( z wbudowaną centralą sterującą - 748D wraz z kondensatorem rozruchowym)
• Fotokomórki z regulacją kąta widzenia XP20D
• Piloty FAAC XT4 868 MHz - 1 sztuka
• Podstawa montażowa
• Komplet elementów montażowych (kotwy, nakrętki, dławiki)
• Kostki połączeniowe do podłączenia kabli

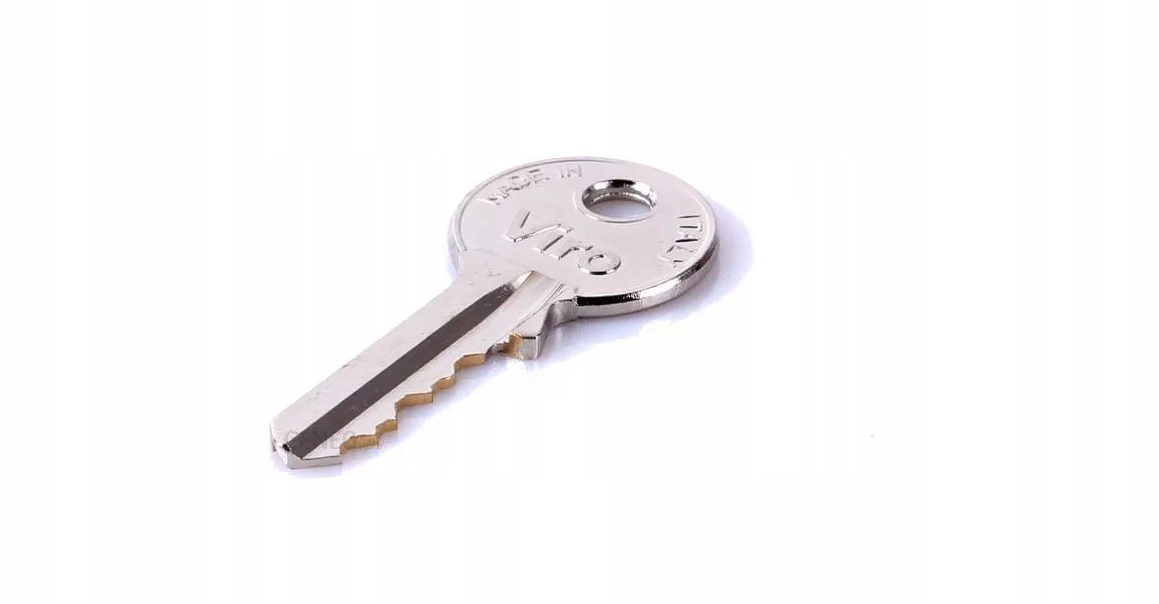

• Klucz odblokowujący - 1 sztuka
• Komplet magnetycznych wyłączników krańcowych na listwę zębatą
• Karta gwarancyjna
• Instrukcja montażu i programowania w języku polskim do pobrania

SPECYFIKACJA TECHNICZNA SIŁOWNIKA FAAC 740

• Zasilanie 230V (+6% - 10%) 50 Hz
• Pobór mocy 500W
• Pobór prądu 2,2A
• Maks.siła ciągu 650N
• Maks.moment obrotowy 24Nm
• Koło zębate Z16
• Prędkość przesuwu 12 m/min.
• Wyłącznik krańcowy magnetyczny
• Zabezpieczenie termiczne 140°C
• Stopień ochrony IP 44
• Ciężar 11kg
• Zakres temperatur pracy -20°C + 55°C

Centrala sterująca;

• Model: 740D
• Napięcie zasilania: 230 V AC (+6% -10%) 50 (60) Hz
• Maks. pobór mocy: 10 W
• Maks. moc silnik: 1 000 W
• Maks. obciążenie wyjścia: 0.5 A
• Programowanie: 3 klawisze (+, -, F) i wyświetlacz, tryb „podstawowy” i „zaawansowany”
• Logika pracy: Półautomatyczna (E), półautomatyczna krokowa (EP), automatyczna (A), automatyczna krokowa (AP), automatyczna bezpieczna (S), półautomatyczna z wejściem “Otwórz” i “Zamknij” (b), mieszana - otwieranie impulsowe/zamykanie w trybie dead-man (bC), dead-man (C)
• Funkcje programowalne: Logika, automatyczne zamykanie bramy, siła ciągu, kierunek ruchu, maks. siła ciągu na początku ruchu, hamulec, fail-safe - bezpieczny w razie awarii, zabezpieczenie otwarcia i zamknięcia, enkoder (opcja) elektroniczne zabezpieczenie przeciwzgnieceniowe, kontrola spowolnienia i częściowego otwarcia, spowolnienie prędkości, czas otwarcia częściowego, żądanie przeglądu
• Czas pracy: Programowalny (0 do 4 min)
• Czas przerwy: Programowalny (0 do 4 min)
• Siła ciągu: Programowalny na 50 poziomach
• Wejścia: Pełne otwarcie, otwarcie częściowe, zatrzymanie awaryjne, zabezpieczenie otwierania, zabezpieczenie zamykania, listwa krawędziowa, zasilanie sieciowe
• Wyjścia: Lampa, silnik 24 V DC zasilanie akcesoriów 24 V, kontrolka, czasowe wyłączenie, fail-safe
• Szybkozłącza: 5-pinowe dla radioodbiorników RP/DEKODERÓW
• Bezpieczniki: SamoresetowalneaF1 = F 5 A, F2 = T 800 mA
• Temperatura otoczenia podczas pracy: -20°C ÷ +55°C

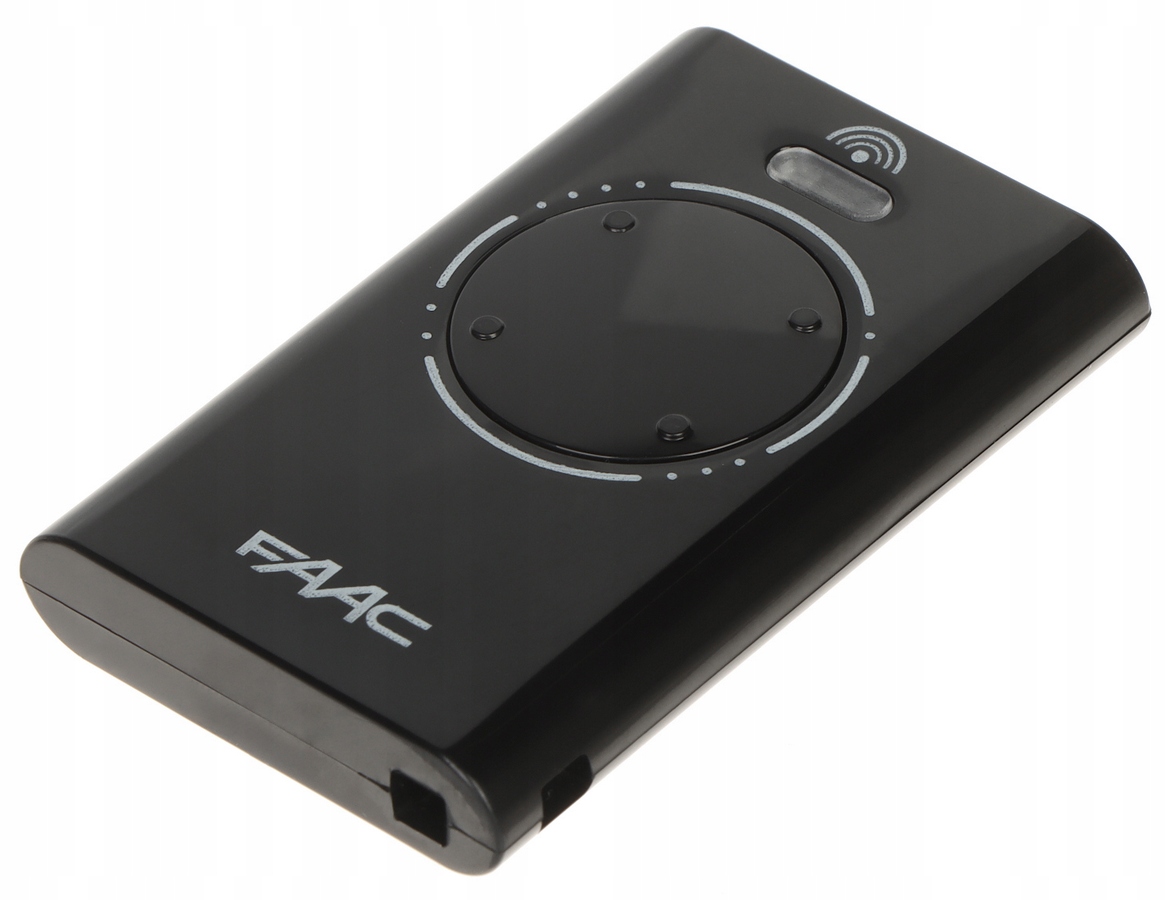

1 pilot 4-kanałowy XT4 868MHz

Częstotliwość 868,35 MHz

Typ dekodowania: technologia LR SLHP (PATENT FAAC).

Układ SLHP wywodzi się z technologii SLH LR LR (PATENT FAAC) i narodził się dla potrzeb wykonania zaawansowanych technologicznie instalacji wymagających programowania nadajników, odbiorników radiowych i kart pamięci dedykowanymi kodami, za pomocą programatora i/lub z poziomu oprogramowania PC. Umożliwia również tworzenie archiwów kodów, co ułatwia zarządzanie układem (zdalne dodawanie kodów radiowych). Technologia SLHP będzie się składać z: 1 odbiornika wielokanałowego (868 Mhz) + DEKODERA SLHP w liczbie równej liczbie kontrolowanych systemów. Nadajniki są identyczne jak XT SLH LR.

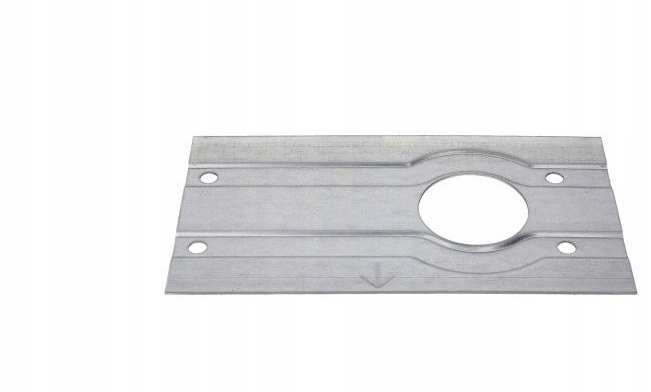

Монтажное основание для крепления привода

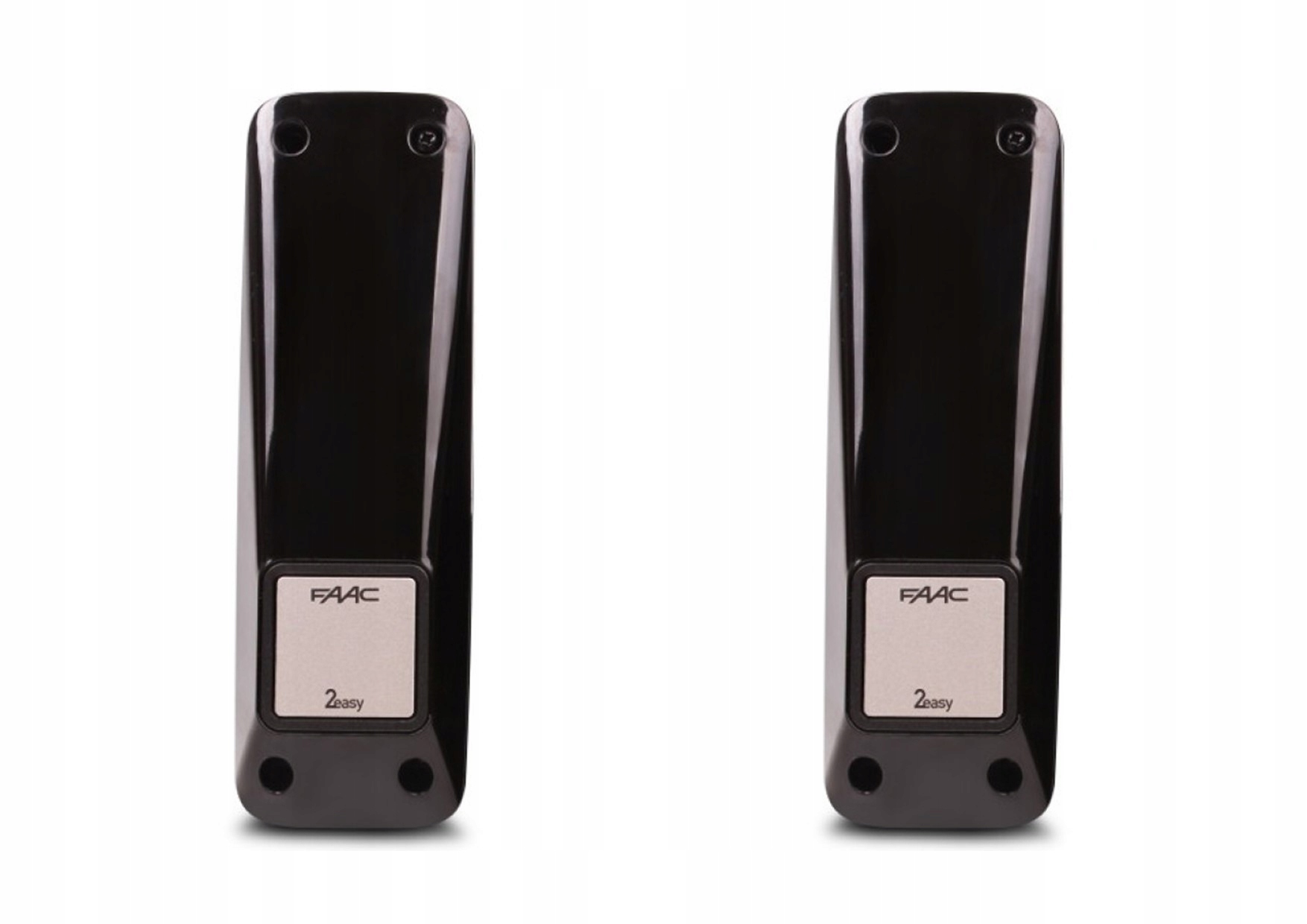

FOTOKOMÓRKI XP20 D O ZASIĘGU 20M

Do instalacji natynkowej lub na kolumnie. Fotokomórka kierunkowa z samoosiowaniem.

• zasięg działania: 20m
• kąt regulacji: ±7° (20m) ±13.5° (5m)
• wymiary: 41x130x42mm
• Czas wykrywania przeszkody: 20ms
• pobór prądu: Rx (10mA) + Tx (10mA)
• stopień ochrony: IP54
• zasilanie przez szynę BUS (2easy) dwa przewody 24V bez polaryzacji

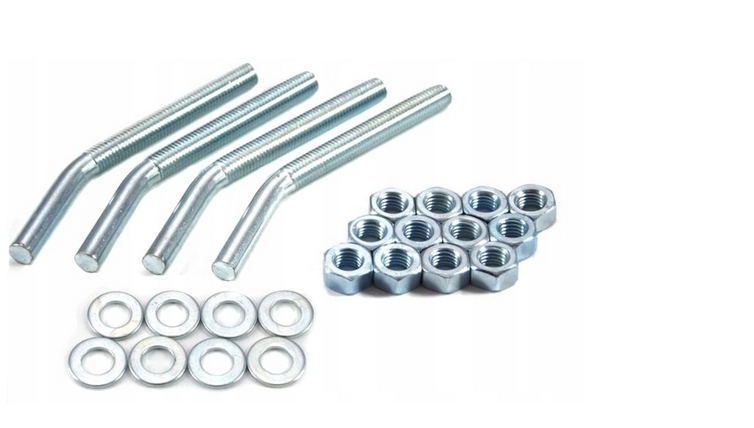

Монтажные анкеры и болты для крепления привода

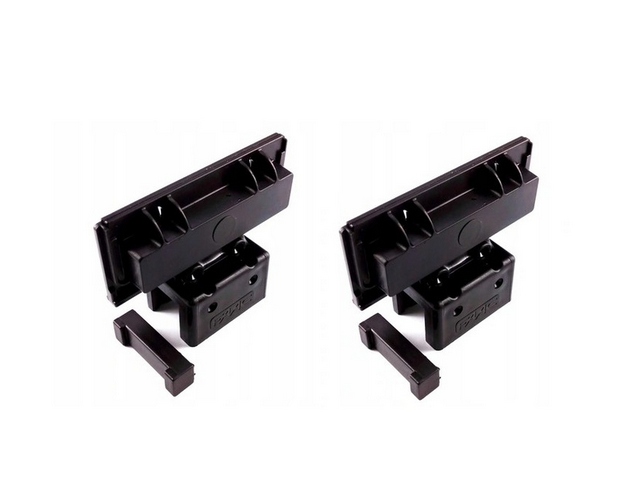

Magnetyczne wyłączniki krańcowe.

Określają punkt do którego ma się otwierać i zamykać brama. Wyłączniki montowane są na listwie zębatej.

Другие аксессуары в комплекте

• дроссели для электрических проводов уплотнения панели управления
• клеммные колодки для проводов
• индивидуальный ключ к разблокировка привода
• винты для корпуса панели управления
• инструкция на русском языке
