Измельчитель arpal AM-120TR-K! Обрезает ветки до 120 мм.

Переваги ARPAL AM-80TR

• Tnie gałęzie o średnicy do 120 mm
• Przenośnik obrotowy do podawania gałęzi na wysokość do 3 metrów. Może być obracany w 3 pozycjach: 0°, 45° i 90°.
• Konstrukcja jest zgodna z normami bezpieczeństwa UE
• Połączenie rozdrabniacza z ciągnikiem jest zabezpieczone przed przeciążeniem
• Wydajność do 10 m³
• Uniwersalne mocowanie do haka holowniczego lub przyczepy ciągnika. Wygodna praca w jednym ciągniku - rozdrabniacz - zaczep przyczepy.
• Wygodna, przemyślana konstrukcja. Do uruchomienia nie wymaga żadnego narzędzia innej firmy
• Detale wykonywane na obrabiarkach sterowanych numerycznie z doskonałą precyzją
• Odporne na uderzenia mechaniczne malowanie proszkowe
• Noże poddane obróbce cieplnej z wytrzymałej stali AISI 5140
• Doskonała obsługa

Charakterystykę

• Maksymalna średnica miękkiego drewna - do 120 mm
• Maksymalna średnica twardego drewna - do 100 mm
• Długość kawałka - 90-180 mm
• Ilość noży - 6 szt
• Minimalna moc ciągnika do pracy - 24 KM
• Wymiary wlotu - 160х280 mm
• Grubość obudowy mechanizmu - 25 mm

Подробное описание

Измельчитель веток AM-120TR-K предназначен для обработки и утилизация веток, планок, плит, ламелей и других древесных отходов путем измельчения. Измельчитель для ветка перерабатывает сырье на куски длиной 9...18 см, Этот размер не регулируется и зависит от диаметра (толщины) сырья. AM-120TR-K может измельчать ветви диаметром до 120 см, в зависит от влажности и вида дерева. Измельченные ветви являются идеальным топливом для пиролиза и твердотопливные котлы, камины, печи и другое отопительное оборудование, а также для производства угля дерево.

Производительность измельчителя веток АМ-120тр-к составляет максимум 10 м3 готового продукта в час. Эффективность напрямую зависит от качества подготовки сырья и количества задействованных рабочих в рабочий процесс.

Подключение к трактору и защита от перегрузка

Измельчитель веток AM-120TR-K приводится в движение тракторным ВОМ и устанавливается на стандартная трехточечная система подвески. Минимальная мощность трактора, необходимая для эксплуатации расстояние до веток составляет 24 км.

Рекомендуем подключить измельчитель к трактору с помощью вала отбора мощности Т5 с фрикционной муфтой. Сцепление защищает трактор и измельчитель от критические нагрузки. Он состоит из фрикционных дисков, которые прижимаются винтами и пружинами. Чем сильнее зажаты пружины, тем большую вращательную нагрузку могут выдержать диски. Как сцепление работает: например, вы бросаете ветку, и она застревает, в этот момент ножи измельчителя останавливаются но Трактор хочет продолжать вращаться. В этот момент диски сцепления вом начинают вращаться. Таким образом, измельчитель остановился, и трактор вращается, и ничего не повреждено. Просто остановитесь Вом трактора, вынуть ветку, и вы можете начать работу снова. Вал вом не входит в комплектизмельчителя, но вы можете купить его у нас или использовать свой собственный, если он правильно отрегулирован муфта.

Режущий механизм

Режущий механизм состоит из двух пластин, приводного вала и двух рабочие валы с ножами. Маховик устанавливается на приводной вал измельчителя. Он был предназначен для увеличения крутящего момента и момента инерции. Это позволяет сдвигать ветку большего диаметра используют тракторы меньшей мощности. Также маховик уменьшает нагрузка на вал отбора мощности трактора.

Диаметр маховика - 300 мм, Вес-20 кг. Толщина-37 мм

Шестерни соединены с рабочими валами с помощью быстроразъемных муфт конических. Этот тип соединения является ключевым отличием между нашими измельчителями и другими производители, которые используют жесткие соединения шлицевого или шпоночного типа, что со временем это приводит к невозобновляемым повреждениям или дорогостоящему ремонту.

Конические муфты выполняют несколько функции:

1. Они позволяют идеально расположить ножи в одной плоскости.

2. Позволяют отрегулируйте режущий механизм и избегайте растрескивания во время работы.

3. Предотвращают разрушение режущий модуль после превышения нагрузки.

Шеи рабочих валов отшлифованы, что обеспечиваетплотная посадка конических муфт. Муфты несут нагрузку, необходимую для работы и они прокручиваются только при аварийных нагрузках, чтобы предотвратить повреждение оборудования.

Ta konstrukcja mechanizmu tnącego pozwala ciąć nawet najcieńsze gałęzie, co wpływa na jakość rozdrobnionego materiału, ponieważ wszystkie kawałki zostaną podzielone między siebie. W rozdrabniaczach o innej konstrukcji, jeśli noże nie pokrywają się wyraźnie względem siebie z minimalną szczeliną, na wyjściu gałęzie mogą być niecięte i w postaci "kiełbasek", co dodatkowo utrudnia wykorzystanie takich surowców.

Każda część modułu tnącego jest produkowana osobno na maszynach CNC. Pozwala to osiągnąć wysoką dokładność, jakość i współosiowość części elementów tnących.

Dzięki wyraźnym lądowaniom i idealnie płaskim płaszczyznom moduł jest wyraźnie montowany. Mechanizm działa dobrze i płynnie jak zegarek.

W konstrukcji spawanej istnieje duża szansa na różne zniekształcenia i odkształcenia podczas spawania, co prowadzi do utraty prawidłowej geometrii i współosiowości modułu tnącego. Na początku takie problemy mogą nie wpływać na pracę, ale później, po dłuższym użytkowaniu, doprowadzi to do poważnych awarii. A co najważniejsze w tym wariancie nie będzie można naprawić i rozwiązać tego problemu, w przeciwieństwie do prefabrykowanej konstrukcji, którą można całkowicie zdemontować jednym kluczem i wymienić każdą pojedynczą część.

Noże

Elementem roboczym rębarki są noże. Na rozdrabniaczu gałęzi АМ-120TR-K zainstalowanych jest 6 noży, noże wykonane są ze stali AISI 5140, mają podwójny kąt szlifowania i koniecznie przechodzą proces obróbki cieplnej na nowoczesnym urządzeniu do nagrzewania indukcyjnego. Noże rozdrabniacza są wkładane do frezowanego rowka wału roboczego, technologia ta pozwala znacznie zmniejszyć obciążenie śrub mocujących noże.

АМ-120тр-к-мощный измельчитель, предназначенный для работы с довольно крупными и тяжелыми ветками. Поэтому они могут застрять в процессе. Для этого в конструкции используется механизм выдвижения ножей, позволяет легко удалить застрявшую ветку.

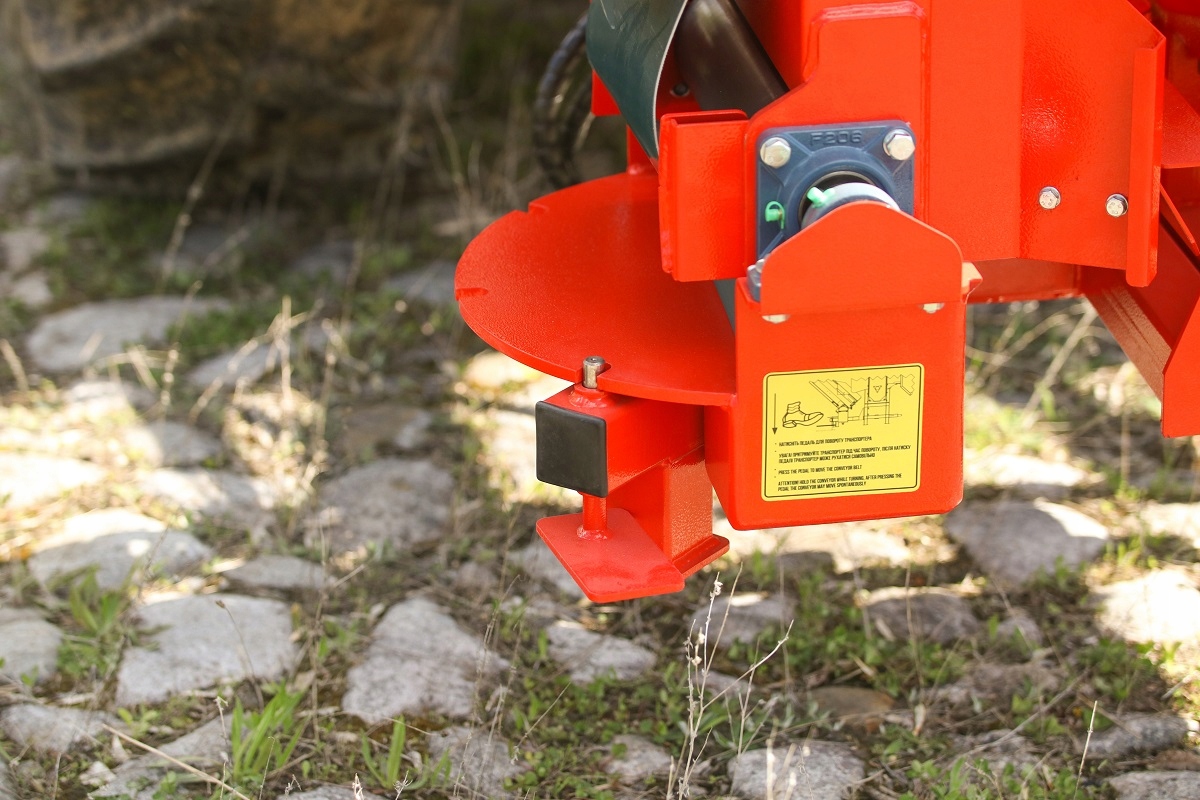

Rama i hak holowniczy

Rębak AM-120TR-K jest zamontowany na sztywnej, wzmocnionej ramie wykonanej z kształtowanej rury zaprojektowanej do długotrwałych obciążeń. Rama jest wyposażona w uniwersalne mocowanie do haka holowniczego lub przyczepy ciągnikowej. Rębak jest wygodnie transportowany na tym samym zaczepie co ciągnik i przyczepa.

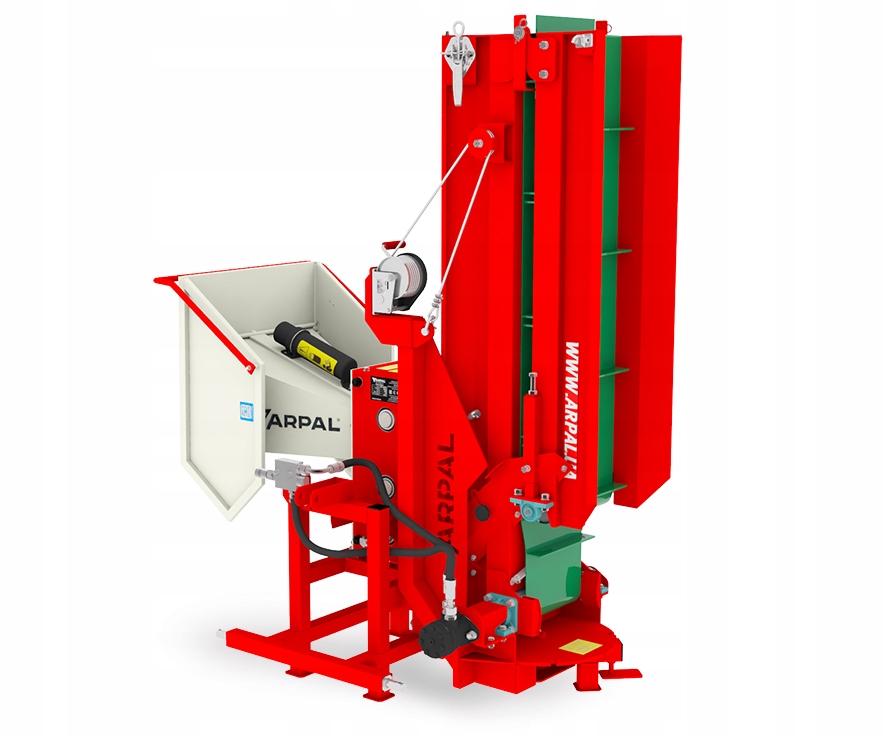

Przenośnik. Pakowanie drewna opałowego.

Rębak gałęzi AM-120TR-K jest wyposażony w przenośnik, który umożliwia podawanie rozdrobnionego surowca bezpośrednio na przyczepę samochodu lub do specjalnego pojemnika (kontener, big bag). Przenośnik może znacznie zwiększyć wydajność pracy i zmniejszyć liczbę personelu podczas pracy z rozdrabniaczem gałęzi. Podnosząc hydraulicznie rozdrabniacz na zaczepie ciągnika, można zwiększyć wysokość załadunku. Aby przenośnik działał, musi być podłączony do układu hydraulicznego ciągnika. Prędkość obrotowa taśmy przenośnika jest kontrolowana przez regulator przepływu oleju, a kąt nachylenia jest kontrolowany przez wciągarkę. AM-120TR-K jest wyposażony we wciągarki AL-KO. Ważną cechą rozdrabniacza gałęzi AM-120TR-K jest obrotowy przenośnik, który można obracać o 90 i 45 stopni.

Dbając o wygodę Państwa pracy, instalujemy windy gazowe na taśmach transportujących. One znacząco ułatwiają proces rozkładania i składania taśmy transportującej.

Bunkier wejściowy. Bezpieczeństwo operatora

Bunkier wlotowy jest wyposażony w przezroczystą kurtynę z PVC, która chroni operatora przed wiórami podczas pracy. Rębak gałęzi AM-120TR-K jest wyposażony w specjalny uchwyt bezpieczeństwa, który znajduje się na krawędzi leja wlotowego i służy do zatrzymania rozdrabniacza gałęzi w przypadku awarii podczas pracy.

Zbiornik ma sztywną konstrukcję, jest dodatkowo spawany specjalną rurą na obwodzie i wzmocniony kanałem w dolnej części, aby wytrzymać uderzenia gałęzi.

Długość zbiornika jest zgodna z normami bezpieczeństwa Unii Europejskiej dla maszyn leśnych. Wymiary wlotu wynoszą 160 × 180 mm.

Rębak do gałęzi AM-120TR-K jest w całości produkowany w naszym zakładzie produkcyjnym. Kontrolujemy jakość wszystkich etapów produkcji, a wszystkie powierzchnie wyładunkowe podlegają obowiązkowemu szlifowaniu. Jakość spawów jest kontrolowana.

Wszystkie konstrukcje są czyszczone przed malowaniem. Rębak gałęzi jest pokryty farbą proszkową, co znacznie wydłuża żywotność konstrukcji rozdrabniacza.

Отличительной особенностью всех измельчителей веток ARPAL является то, что они не требуют каких-либо дополнительные инструменты. Подготовка измельчителя к работе, запуск его, замена упаковщика - все это можно сделать без использования дополнительных ключей.

Гарантия и сервис

Сервис и ориентация на клиента-большое преимущество ARPAL. Мы всегда стараемся помочь нашим клиентам как можно скорее с различными вопросами, которые могут возникнуть во время работы. На входном бункере есть QR-код, который позволяет мгновенно прямой контакт со специалистами завода. Это очень удобно.

Jesteśmy pewni naszych produktów, dlatego na rozdrabniacz do gałęzi АМ-120TR-К. Ponadto jako producent zapewniamy serwis gwarancyjny i pogwarancyjny rozdrabniacza do gałęzi АМ-120TR-К.

Kupując u nas rozdrabniacz gałęzi, otrzymujesz niezawodnego asystenta na drodze do swojej niezależności energetycznej!

O produkcji

Arpal Factory-производитель дисковых измельчителей и измельчителей.

С 2013 года мы производим оборудование для утилизации и переработки древесных отходов. Наши клиенты маленькие домашние хозяйства, коммунальные предприятия, сельскохозяйственные и лесные хозяйства, арбористы и другие компании. Благодаря сочетанию высококвалифицированных специалистов и отличного нам удалось завоевать доверие тысяч клиентов.

Устанавливаем стандарты качества оборудования в области переработки древесных отходов. Благодаря постоянным инновациям мы продвигаем отрасль вперед. Оборудование ARPAL успешно экспортируется в Европу, Азию и Австралию.
