DOMOFON DWURODZINNY "EURA" ADP-62A3 GRAFITOWY

▶️ obsługa 2 wejść (furtka i brama)

▶️ niebieskie podświetlenie przycisków wywołania

▶️ czytnik zbliżeniowy

▶️ 2 głośnomówiące unifony w kolorze grafitowym

▶️ natynkowy montaż kasety zewnętrznej

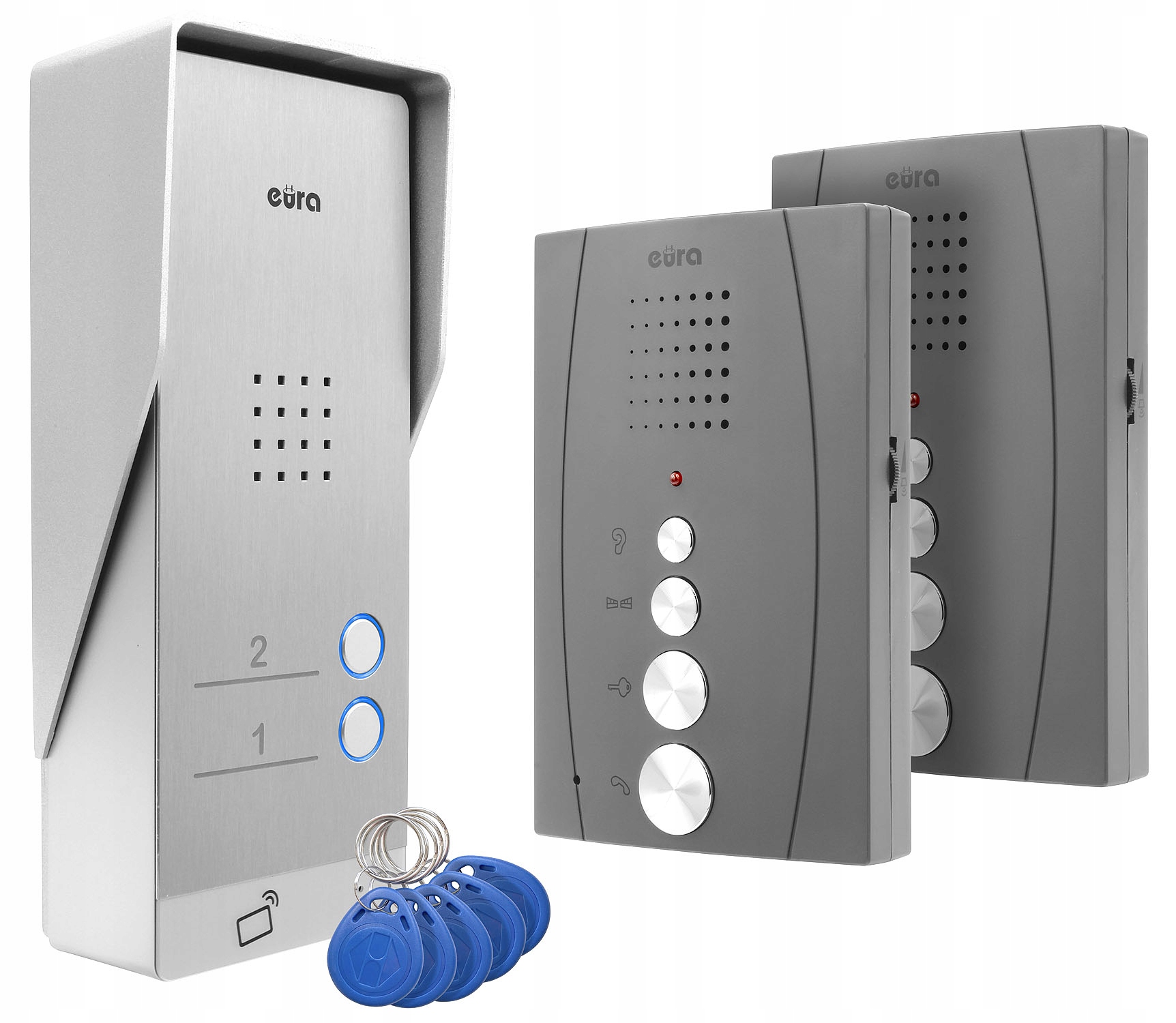

Dwurodzinny domofon wyposażony jest w 2 grafitowe unifony, srebrną kasetę zewnętrzną oraz 3 zasilacze sieciowe DC 12V.

Głośnomówiący unifon umożliwia obsługę dwóch wejść poprzez bezpośrednie sterowanie ryglem elektromagnetycznym i automatem bramy wjazdowej.

Dwulokatorska stacja bramowa przeznaczona jest do montażu natynkowego. Aluminiowa obudowa kasety w połączeniu z daszkiem ochronnym zapewnia jej odporność na niekorzystne warunki atmosferyczne.

Czytnik zbliżeniowy umożliwia otwarcie furtki przy wykorzystaniu breloków pracujących w standardzie Unique 125 kHz.

KASETA ZEWNĘTRZNA

Dwulokatorska stacja bramowa domofonu przeznaczona jest do montażu natynkowego. Wykonana ze stopu aluminium i zabezpieczona dodatkowym daszkiem gwarantuje odporność na niekorzystne warunki atmosferyczne.

Niebieskie podświetlenie zapewnia dobrą widoczność przycisków wywołania nawet po zmroku.

Czytnik zbliżeniowy umożliwia otwarcie furtki przy wykorzystaniu breloków pracujących w standardzie Unique 125 kHz.

SPECYFIKACJA TECHNICZNA:

• Napięcie wyjściowe dla rygla elektromagnetycznego: 12 V DC, 350mA
• Rodzaj komunikacji: Przewodowa
• Maks. liczba lokatorów: 2
• Materiał obudowy: Stop aluminium
• Sposób montażu: Natynkowy
• Daszek ochronny: Tak
• Współczynnik ochrony: IP44
• Temperaturowy zakres pracy kasety: -18ºC ~ +45ºC
• Wymiary  (W x SZ x G): 198 x 82 x 52 mm
• Waga netto kasety: 570 g

СТРОИТЕЛЬСТВО ПОРТАЛЬНОЙ СТАНЦИИ

1. Защитный козырек
2. Динамик
3. Кнопки вызовы
4. Микрофон
5. Считыватель бесконтактных ключей (Unique 125 кГц)
6. Гнездо кнопка выхода из собственности
7. Разъем питания DC 12V
8. Гнездо электро-прицепа постоянного тока 12V
9. Соединительные розетки unifons

БЕСКОНТАКТНЫЕ БРЕЛКИ

В комплект входят 7 брелков, работающих в стандартной комплектации Unique 125 kHz. Для вашего удобства они имеют цветовую маркировку:

• зелен брелок для программирования-добавление
• красный удаление
• синий

UNIFON

Głośnomówiący unifon umożliwia obsługę dwóch wejść poprzez bezpośrednie sterowanie ryglem elektromagnetycznym. Ponadto wyposażony jest w funkcję regulacji głośności rozmowy oraz przycisk dyskretnego podsłuchu otoczenia modułu zewnętrznego.

SPECYFIKACJA TECHNICZNA:

• Napięcie zasilania: 12 V DC
• Pobór mocy - czuwanie / praca: 0,2 W / 2 W
• Ilość przewodów łączących: 4
• Ilość obsługiwanych wyjść: 2
• Rodzaj komunikacji: Przewodowa
• Ilość melodii gongu: 1
• Głośnomówiący: Tak
• Materiał obudowy: Stop aluminium, tworzywo sztuczne
• Napięcie wyjściowe dla rygla elektromagnetycznego: 12 V DC (wyjście na bramę)
• Temperaturowy zakres pracy: 0ºC ~ +55ºC
• Wymiary (W x SZ x G): 137 x 89 x 23 mm
• Waga netto unifonu: 160 g

СТРОИТЕЛЬСТВО УНИФОНА

A. FRONTМикрофон

2. Динамик
3. Показатель мощность (светодиод)
4. Регулятор громкости
5. Ненавязчивая прослушка
6. Открытие ворота
7. Открытие калитки
8. Ответ на звонок

B. ЗАДНЯЯ ЧАСТЬПодвески

2. Соединительный терминал
3. Разъем питания

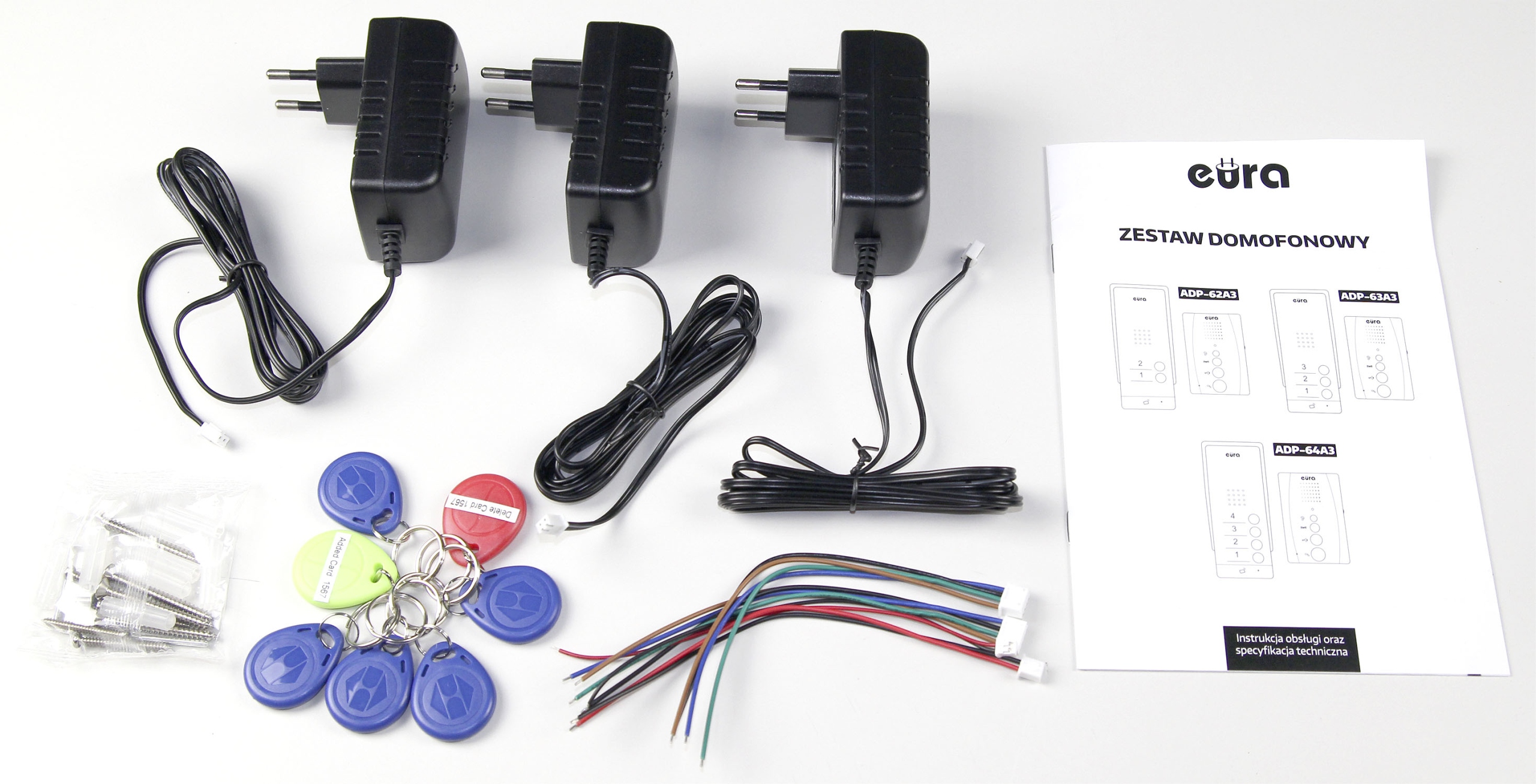

СОСТАВ НАБОРА:

• 2x Белый unifon
• 1X портальная станция с читателем бесконтактный
• 1x портальная станция монтажный шаблон
• 1X набор винтов и штифтов монтажные
• 3x DC 12V адаптер переменного тока
• 1x кодирующий брелок (зеленый)
• 1x Стирающий брелок (красный)
• 5x брелок пользователя

СХЕМА ПОДКЛЮЧЕНИЯ

ЛЕГЕНДА:

1. Сетевой адаптер DC 12V
2. Unifon (помещение 1)
3. Unifon 2)
4. Ворота автомат
5. Портальная станция
6. Терминал подключения станции Козловой
7. Кнопка выхода (кнопка"Выход")
8. Электротранспорт

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ и ОТВЕТЫ

1. Какой кабель мне нужно применить к подключение квартирной станции с кассеты внешней?

Проектируя электрическую установку необходимо соблюдать соответствующее сечение проводов:

• до 30 м - рекомендуется использовать кабель XzTKMXpw 4x2 x0,5мм2
• до 50 м - рекомендуется использовать кабель XzTKMXpw 4x2, x0,8mm2

2. Какой кабель нужно применять для соединения панели с замком (elektrozaczepem)?

Соединительный провод elektrozaczep с кассеты внешней должен быть минут. 2x1mm2

3. Если наружная панель может подвергаться воздействию дождя и снега?

Так, устройство имеет высокий коэффициент woodoporności IP44, благодаря чему могут быть подвержены атмосферным воздействиям.

5. Могу ли я применить блок питания на DIN-рейку?

Так, рекомендуется использовать блок питания должен характеризоваться напряжением DC 12В и мощностью не меньше, чем 2A.
