Система дымохода RAUCH 6.66 M модульный дымоход fi 200 2 вентиляционные системы

System: System kominowy RAUCH UNIWERSAL

Wysokość [m]: 6.66

Średnica [mm]: 200

Wentylacja [szt.]: 2

Długość [cm]: 55

Szerokość [cm]: 36

SYSTEM RAUCH UNIWERSAL

RAUCH UNIWERSAL to ORYGINALNY !!! nowoczesny, w pełni izolowany system kominowy, przeznaczony do odprowadzenia spalin suchych oraz mokrych. Idealnie współpracuje z tradycyjnymi oraz nowoczesnymi urzadzeniami grzewczymi, w zakresie od 60 – 600°C, gdzie jest zminimalizowana temperatura spalin. Do takich urządzeń zalicza sie kotły na paliwa stałe z otwartą komorą spalania, wegiel, ekogroszek, brykiet, pellet, miał, drewnoDedykowany jest również do kominków tradycyjnych oraz z płaszczem wodnym.

Do kotłów gazowych kondensacyjnych z zamknięta komorą spalania przeznaczony jest system RAUCH TURBO KERAMIK lub RAUCH TURBO STAL.

Zastosowanie hydrofobizowanej wełny na całym obwodzie i wysokości wkładu ceramicznego powoduje, że szybko wytwarza odpowiedni ciąg kominowy oraz zapobiega powstawaniu zjawiska kondensacji(skraplania się) spalin w kominie.

Montaż systemu RAUCH UNIWERSAL może być zarówno na zewnątrz jak i wewnątrz budynku. W systemie tym zostały zastosowane najwyższej jakości żaroodporne niemieckie wkłady ceramiczne, odpowiadające wymaganiom normy EN 1457-1, EN 1457-2, które zapewniają możliwość odprowadzenia spalin do 600°C (klasa T600), są one odporne na pożar sadzy do 1000°C. Każdy element oznaczony jest normą A1N1.

Odporność na działanie kondensatu(D3) oraz na ścieranie (≤ 0,03kg/m³ ), wytrzymałość na ściskanie (≥ 10MN/m² ) i wyjątkowo gładka powierzchnia wewnętrzna zapewniają właściwy ciąg przez cały okres użytkowania oraz zmniejszają możliwość gromadzenia się sadzy na ściankach przewodu kominowego.

System kominowy RAUCH UNIWERSAL posiada europejski certyfikat CE zgodny z normami EN 13063-1, EN 13063-2, EN 13063-3. który dołączony jest zawsze do zestawu

Obudową komina są pustaki keramzytobetonowe, wykonane zgodnie z normą EN:12446. Posiadają one system kanałów przewietrzających wkład ceramiczny oraz wełnę izolacyjną w kominie. Dzięki zastosowaniu systemu otworów w pustakach istnieje możliwość dozbrojenia komina ponad dachem !!!

Wysokość każdego pustaka wynosi 33 cm i jest taka sama jak wysokość rury ceramicznej  Do wybudowania 1 metra komina zużywa się 3 szt, łączone zaprawą cementowo-wapienną bez konieczności stosowania wysokich spoin jak w przypadku pustaków  o wysokości 24 cm co ułatwia murowanie oraz montaż  Przewagą pustaków o wysokości 33cm jest to że ścinki są równe  Wszystkie pustaki zgodne są z normą EN12446.

KOMPLETNY !!! komin RAUCH UNIWERSAL posiada wszystkie niezbędne elementy do jego montażu, które zostały wyszczególnione na schemacie

1. Nasada komina stożek(dyfuzor) ze stali kwasoodpornej
2. Pustaki keramzytobetonowe (obudowa komina) w klasie LB5
3. Rury ceramiczne (w klasie A1N1 T600)
4. Trójnik ceramiczny (do podłączenia pieca)
5. Wyczystka ceramiczna
6. Podstawa komina
7. Czapa betonowa
8. Wełna izolacyjna
9. Klej do łączenia elementów ceramicznych
10. Płyta czołowa z wełny
11. Sznur dylatacyjny
12. Drzwiczki kominowe izolowane
13. Kratka nawiewno-wywiewna

(1) НАСАДКА для ДЫМОХОДА КОНУС (ДИФФУЗОР) из нержавеющей стали, chromoniklowanej. Главная преимуществом этого элемента является защита изоляционной шерсти от непогоды и представляет собой эстетическое завершение дымохода.

(2) PUSTAKI KERAMZYTOBETONOWE charakteryzują się wysoką trwałością oraz ognio i mrozoodpornością. Każdy z pustaków posiada system kanałów przewietrzających wkład ceramiczny i wełnę w kominie oraz otwory umożliwiające dozbrojenie w przypadku, gdyby było to zalecane z powodu wysokości ponad dachem. W tym celu możemy użyć pręty żebrowane o maksymalnej średnicy fi 12mm lub pręty gwintowane, skręcane m 8, a następnie zalać rzadkim betonem. Wysokość każdego pustaka wynosi 33 cm i jest taka sama jak wysokość rury ceramicznej  Do wybudowania 1 metra komina zużywa się 3 szt, łączone zaprawą cementowo-wapienną bez konieczności stosowania wysokich spoin jak w przypadku pustaków  o wysokości 24 cm co ułatwia murowanie oraz montaż  Przewagą pustaków o wysokości 33cm jest to że ścinki są równe  Wszystkie pustaki zgodne są z normą EN12446.

Elementy ceramiczne jednego z największych, niemieckich producentów odpowiadają wymaganiom normy EN 1457-1, EN 1457-2, EN 1457-3, A1N1(T600, N1, D3), zapewniają możliwość odprowadzenia spalin w temp. od 60 do 600°C, są odporne na pożar sadzy. Wysoka odporność na ścieranie (≤ 0,03kg/m³ ), wytrzymałość na ściskanie (≥ 10MN/m² ) oraz wyjątkowo gładka powierzchnia wewnętrzna zapewniają właściwy ciąg przez cały okres użytkowania oraz zmniejszają możliwość gromadzenia się sadzy na ściankach przewodu kominowego. Wkłady ceramiczne wykonane są z prasowanej pod ciśnieniem ceramiki szamotowej, wypalanej w temperaturze 1200 °C, co powoduje, że ma ona wyjątkowo gładką, nienasiąkliwą powierzchnię.

RURY CERAMICZNE (3) tzw. przewody kominowe,

TRÓJNIK (4) do podłączenia komina z urządzeniem grzewczym pod kątem 90° (możliwość zamiany na trójnik 45°za dopłatą),

WYCZYSTKA (5) umożliwiająca czyszczenie komina,

PODSTAWA KOMINA (6) – w formie misy.

Система включает в себя zbrojoną, (7) БЕТОННУЮ ПЛИТУ, ЗАКРЫВАЮЩУЮ, обеспечивающей свободное движение керамики при эксплуатации. Она защищает дымоход от атмосферных воздействий, в том числе с по вентиляционным каналам, в зависимости от конфигурации дымохода.

(8) WEŁNA IZOLACYJNA odpowiada normie EN 14303:2009+A1:2013, jest nienasiąkliwa dzięki impregnacji olejem mineralnym, ognioodporna.

Występuje w postaci maty, wzmocnionej welonem szklanym, której zadaniem jest izolacja i stabilizacja wkładu ceramicznego w pustaku.

Jej zastosowanie przyspiesza nagrzewanie, poprawia ciąg kominowy oraz ogranicza ilość wytrącanego ze spalin kondensatu.

(10) PŁYTA CZOŁOWA – wykonana z niepalnej, hydrofobizowanej wełny mineralnej. Jej zadaniem jest zniwelowanie naprężeń, które mogą powstać podczas pracy komina. Stanowi również uszczelnienie otworu w pustakach kominowych w miejscu podłączenia kotła do komina.

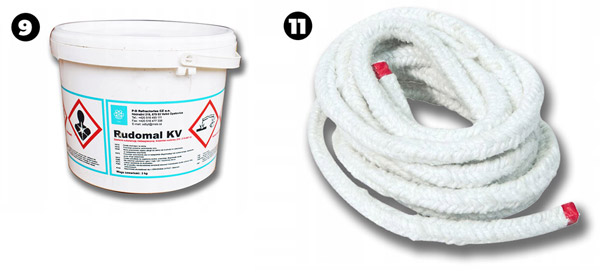

(9) клей, используемый производителем вышеупомянутой керамики, гарантирует прочную Заро и кислотостойкое соединение.

(11) расширительный шнур-используется для соединения дымохода с нагревательным устройством.

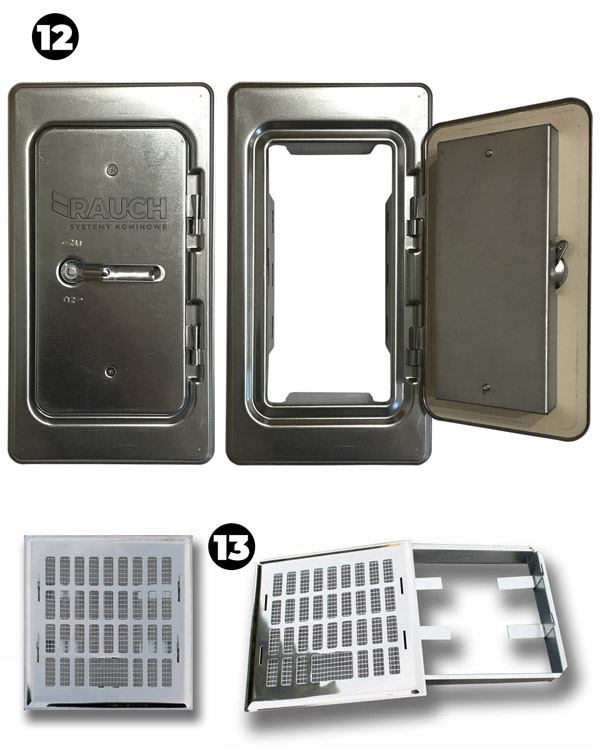

Wysokiej jakości izolowane wełną (12) DRZWICZKI KOMINOWE , niemieckiego producenta, gwarantują bezpieczeństwo oraz szczelność przewodu kominowego.

(13) KWASOODPORNA KRATKA NAWIEWNO-WYWIEWNA służy do przewietrzania kanału z wełną.

✅ Na co zwrócić uwagę przy wyborze Systemu Kominowego aby uniknąć problemów przy eksploatacji oraz odbiorach

- Czy jest on oryginalny i posiada certyfikat CE na cały system  np : EN 13063-1, EN 13063-2, EN 13063-3. ? Czy tylko na poszczególne elementy typu np: ceramika   PN EN 1457-1  ,pustaki , wełna tzw " składak "
