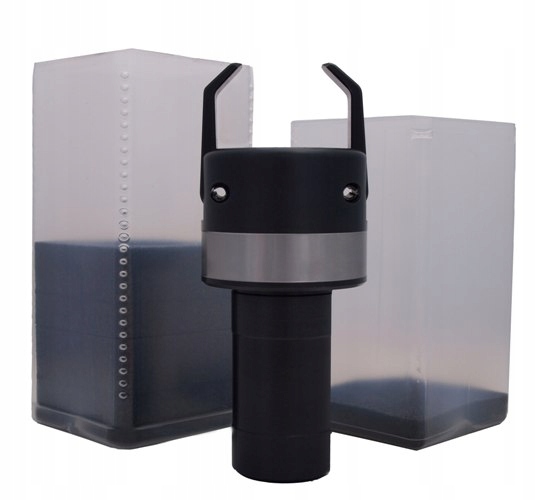

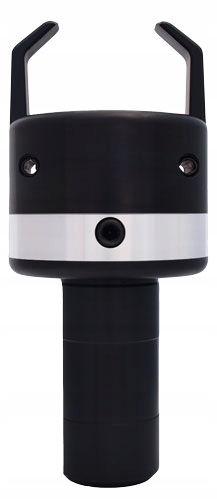

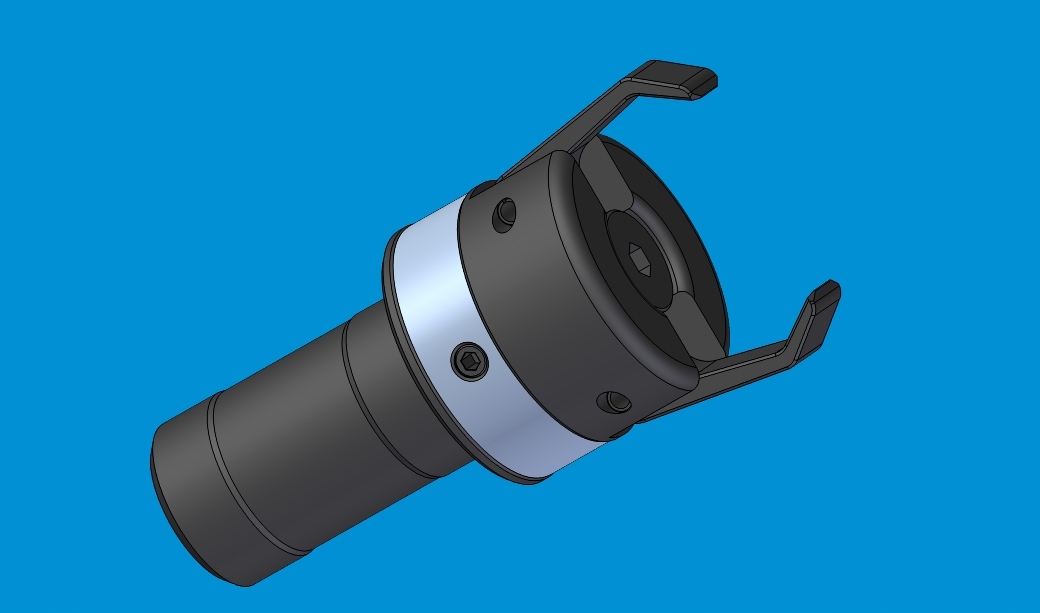

PODAJNIK PRĘTA, CHWYTAK DO TOKARKI CNC

Model: GC-80-30/80-W32

Przedmiotem sprzedaży jest mechaniczny podajnik pręta, chwytak do zastosowania w tokarkach numerycznych (CNC).

Представленный фидер / грейфер был разработан на основе собственного опыта и изготовлен в полностью в нашей компании из польских материалов, что обеспечивает бесперебойную работу в течение многих лет.

Первоначально он был разработан и изготовлен для собственных нужд для автоматизации действия и сокращение времени производства деталей, сегодня наше решение использует много дружественные компании.

Chwytak jest przystosowany do montażu w gnieździe głowicy narzędziowej.

---

Na tej aukcji oferujemy chwytak z mocowaniem WELDON 32. Jeżeli mocowanie ma być inne proszę napisać w uwagach do zamówienia.

---

Mamy dostępne następujące mocowania do wyboru:

- 16x16, 20x20, 25x25, 32x25,

- VDI20, VDI30, VDI40,

- WELDON 20, WELDON 25, WELDON 32, WELDON 40

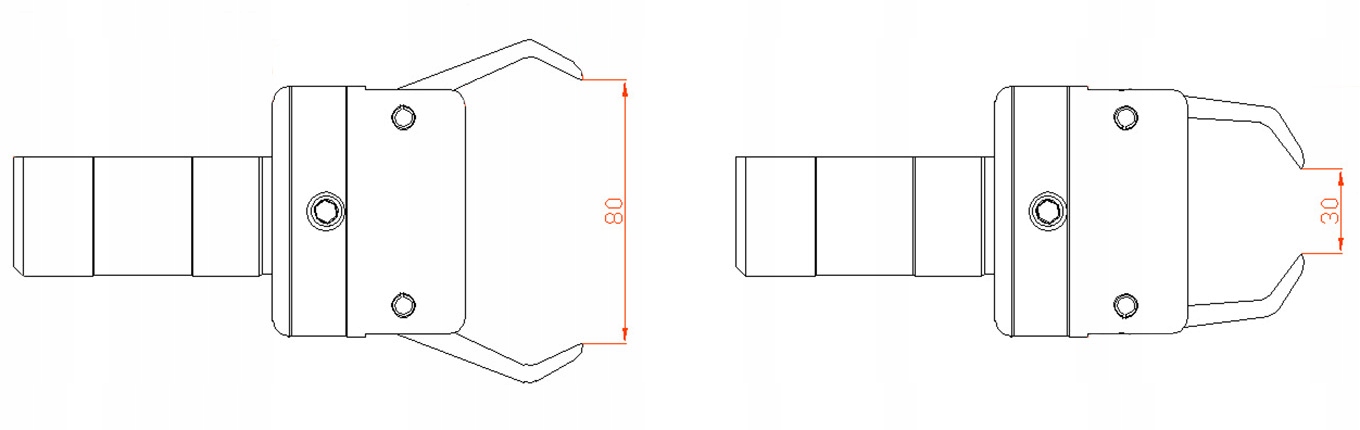

Диапазон выдвижных стержней: 30-80 мм

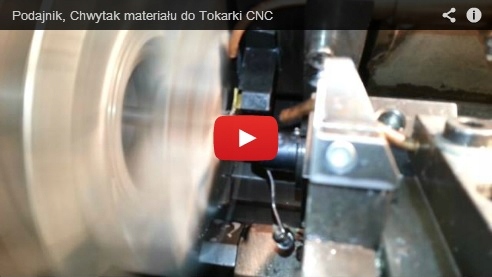

Фильм с работы:

https://www.youtube.com/watch?v=owutJTO05xg

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Каков срок службы лап захвата?

От 50.000-500.000 штук, в зависимости от марки обрабатываемого материала и поверхности стержня (свернутый, нарисованный).

В любое время есть возможность приобрести дополнительные лапы в случае износа или столкновения.

Какова повторяемость выдвижений стержня через захват?

Ниже 0.1 мм

Как правильно запрограммировать токарный станок для работы с захватом?

1. Вызов револьвера, на котором установлен захват.

2. Позиционирование по оси з ..........

3. Перемещение по оси X на материал для захвата стержня.

4. Освобождение челюстей токарного патрона.

5. Промежуток времени для открытия челюстей (от 0.1 s до 1s).

6. Вытягивание стержня по оси С в соответствии с руководящими принципами программы.

7. Зажим челюсти в токарном патроне.

8. Промежуток времени для закрытия челюстей (от 0.1 s до 1s).

9. Выход по оси X из материала.

10. Возвращение к нулю и продолжение производства.

ПРИМЕР ПРОГРАММЫ:

N01 T0404 M5 (фидер)

N02 G0 X80 Z-25

N03 G0 X0

N04 M84 (открытие челюстей)

N05 G04 F0. 5 (промежуток времени для открытия челюстей)

N06 G0 Z0

N07 M83 (закрытие челюстей)

N08 G04 F0. 5 (промежуток времени для закрытия челюстей)

N09 G0 X80

N10 G0 X450 Z10

N11 M02

Как правильно установить расстояние между лапами захвата?

Расстояние регулируется с помощью шестигранный ключ, поворачивая винт влево или вправо (фото ниже), предварительно разблокировав винт контратаки.

Расстояние должно быть меньше диаметра стержня на 0,5-1 мм (в зависимости от вес и вес материала).

Использование упругого материала для изготовления лапок позволяет сильное сжатие материала.
