RADIO FM NA UKŁADZIE HEX3653 - ZESTAW DO SAMODZIELNEGO MONTAŻU (KIT-FMRADIO-2)

Specyfikacja:

Napięcie zasilania: 1,8 V-3,6 V (dwie baterie 1.5V AA)

Pobór prądu: 30 mA

Częstotliwość: 76÷108 MHz

Modulacja: FM

Wyjście słuchawkowe: 32 ohm

Wyjście audio: 200mV

Dekodowanie: stereo z separacją 35 dB

Regulacja głośności: cyfrowa – przyciski VOL-/VOL+

Wyszukiwanie stacji: przyciski – SEEK-/SEEK+

Wymiary płytki: 55 x 28mm

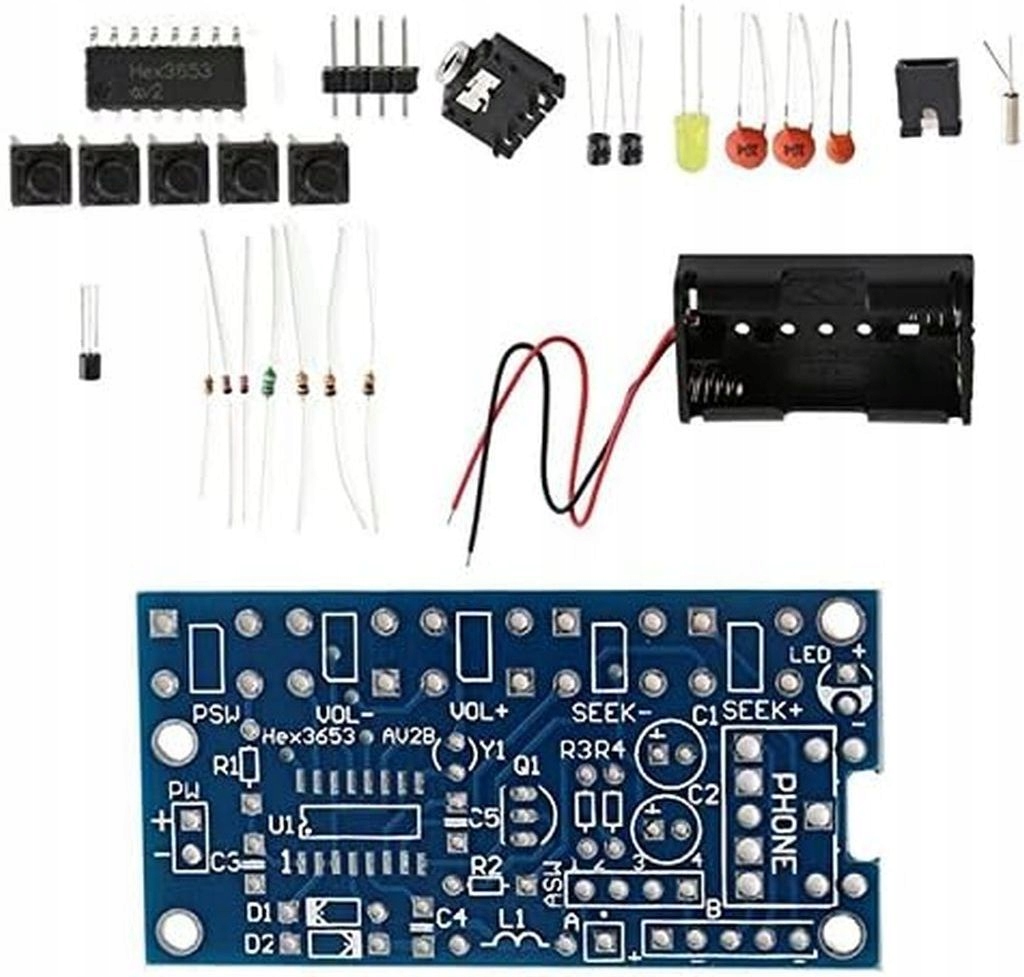

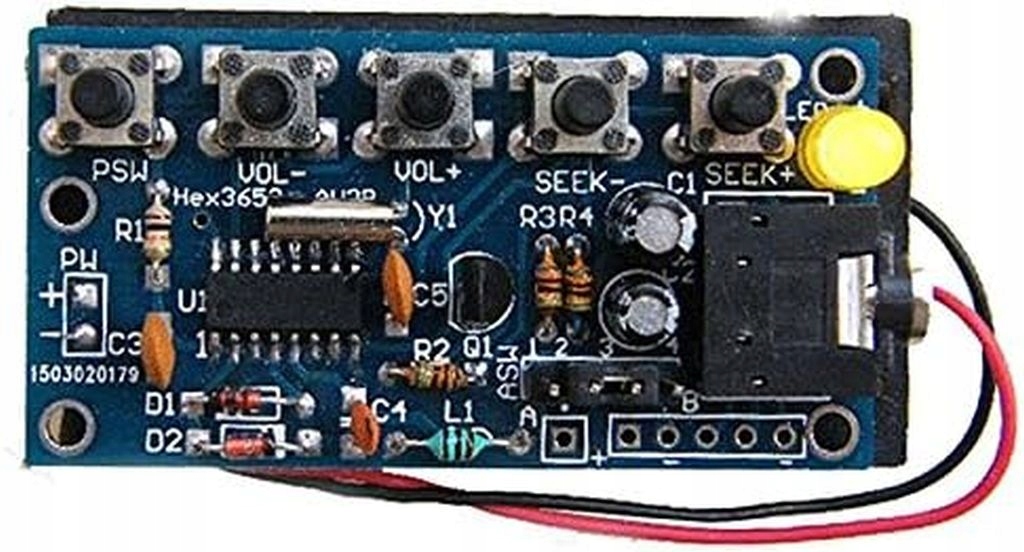

Montaż:

Montaż układu standardowo zaczynamy od elementów najmniejszych aż do największych.

Na płytce znajduje się miejsce przylutowania układu U1 HEX3653. Pin numer 1 jest oznaczony kropką na obudowie układu – miejsce przylutowania tego pinu oznaczone jest cyfrą 1.

Diody D1, D2 1N4148 - należy zwrócić uwagę na polaryzację oznaczona paskiem na diodzie oraz pogrubionym białym paskiem na płytce

Kondensator C3 33pf oznaczony 33, oraz kondensatory C3,C5 100nF oznaczone 104 montujemy w dowolnej orientacji (brak polaryzacji)

Rezystory R1,R2,R3,R4 10kΩ, oznaczone paskami: czarny, brązowy i pomarańczowy - montujemy w dowolnej orientacji (brak polaryzacji)

Dławik (cewka) L1 100uH, oznaczony paskami: brązowy, czarny, brązowy – podobny do rezystora ale w kolorze zielonym - montujemy w dowolnej orientacji (brak polaryzacji)

Kondensatory elektrolityczne C1 C2 100uF, na obudowie kondensatora minus oznaczony jest białym szerokim paskie, na płytce otwory oznaczone + oraz -.

Rezonator kwarcowy Y1 32,768 kHz, - metalowy walec bardzo małych rozmiarów - montujemy w dowolnej orientacji

Dioda LED - dłuższa nóżka anoda (+) krótsza nóżka katoda (-) - montujemy zgodnie z oznaczeniami na płytce

Tranzystor Q1 S8050 montujemy zgodnie z oznaczeniem na płytce, przód – płaska strona tranzystora.

Microswitche (przyciski), rozstaw otworów i układ pól lutowniczych umożliwia tylko właściwe zamontowanie.

Gniazdo słuchawkowe – pole oznaczone PHONE

Listwa pinowa - pole oznaczone ASW.

Koszyk na baterie – pole oznaczone PW, plus (+) przewód czerwony, minus (-) przewód czarny.

Antena:

Jako antena może służyć przewód wlutowany w pole oznaczone jako A lub kabel słuchawek.

Rodzaj użytej anteny wybieramy poprzez ustawienie zworki (jumpera) na listwie pinowej w polu ASW: zworka na pinach 1-2 – antena zewnętrzna, zworka na pinach 2-3 – antena jest przewodem słuchawkowym.

Uruchomienie modułu:

Przycisk zasilania PW uruchamia radio

Przyciski SEEK- / SEEK+ - wyszukiwanie stacji radiowych

Przyciski VOL- / VOL+ - regulacja głośności
