Płytka stykowa 830 otworów - do Arduino - MB-102 - płytka prototypowa

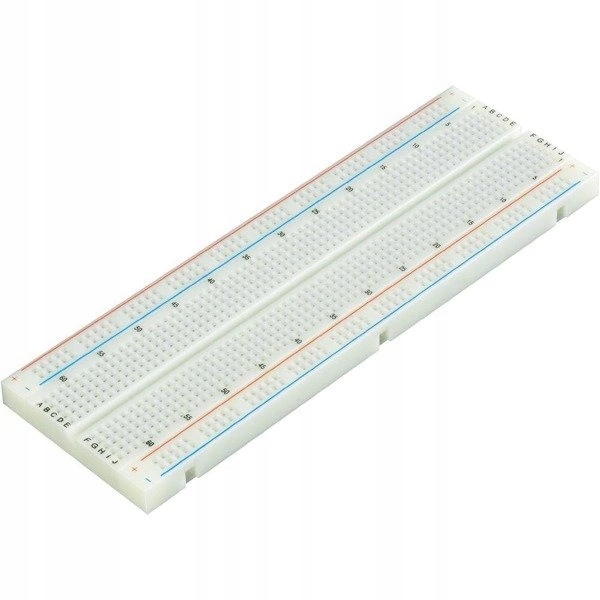

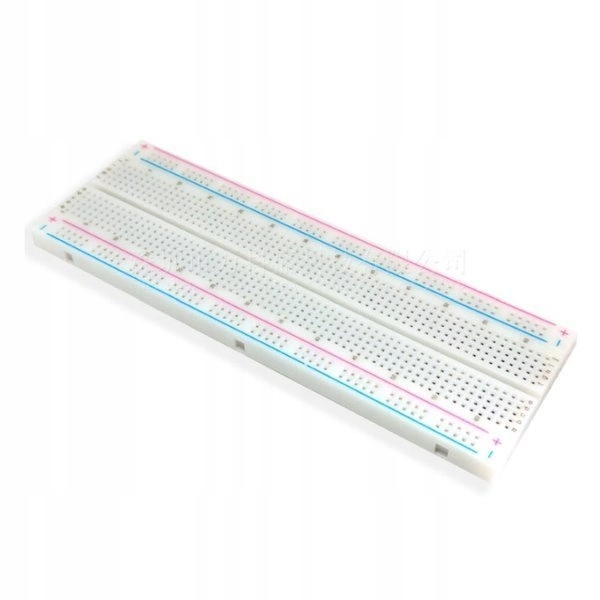

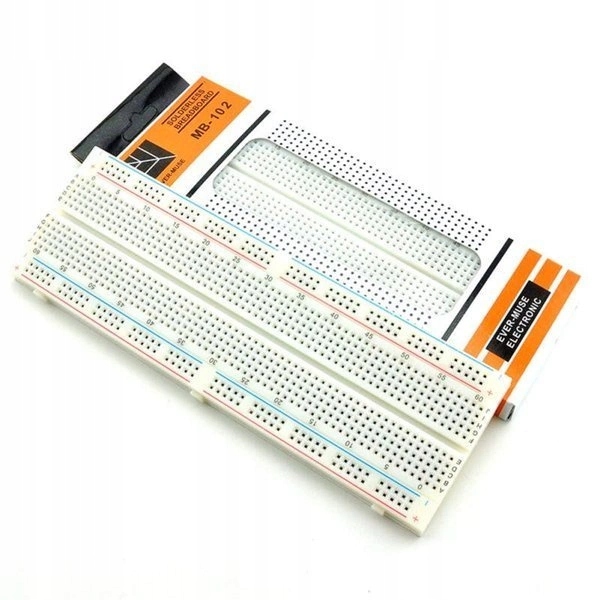

Płytka stykowa, prototypowa 830 pól - MB-102

Uniwersalna płytka stykowa (Breadboard MB-102) - posiada 820 otworów i umożliwia szybkie tworzenie projektów obwodów drukowanych na tzw. pająka bez lutowania.

Układy buduje się wtykając elementy w odpowiednie otwory na płytce.

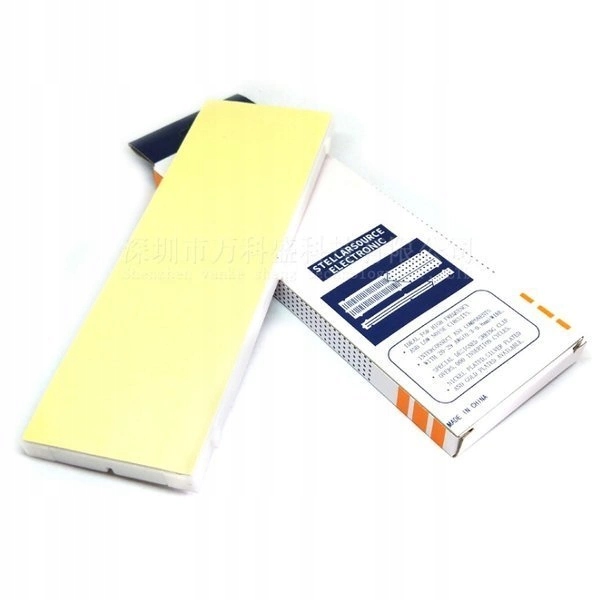

Od spodu wyposażona jest w taśmę dwustronną dzięki czemu można w łatwy sposób pewnie przykleić ją do podłoża, czy też części projektu. Szyny zasilające są odczepiane a cała płytka posiada z każdego boku zamki do przyczepienia kolejnej płyty.

Cechy produktu prototypowej płytki stykowej:

• Zapomnij o długim procesie wykonywania modułów - dzięki płytce prototypowej w kilka minut zmontujesz dowolne urządzenie prototypowe.
• Dzięki płytce stykowej sprawdzisz czy twój pomysł zadziała, błyskawicznie zmontujesz układ na płytkach prototypowych - wystarczy połączyć na tzw. pająka
• Chcesz zrobić szybko jakiś układ elektroniczny - do szkoły, pracy, zabawy, zmontuj go na płytce stykowej

• Płytki posiadają standardowy raster 2,54mm - pasują do nich praktycznie wszystkie urządzenia elektroniczne (układy scalone, elementy bierne, wtyki itp)
• Taśma klejąca na spodzie płytki umożliwia zamocowanie modułu na stałe do podłoża
• Do płytek można dokupić przewody łączeniowe oraz zworki i inne akcesoria
• Możliwość szybkiego podłączenia zasilania poprzez moduł zasilania MB102
• Zaczepy znajdujące się z boku płytki umożliwiają łączenie kilku płytek w jeden większy moduł

Wymiary i Dane techniczne płytki

• Wymiary: 165x54mm
• Ilość styków: 830 pól
• Dwie linie zasilające
• Maksymalne napięcie 300V
• Maksymalny prąd 5A

Połączenia wewnętrzne na płytce stykowej

Przykładowy schemat projektu wykonanego na płytce stykowej

Przykładowe zastosowanie w projekcie

Czy wiesz że...

W naszym sklepie znajdziesz także płytki o innych wymiarach i budowie? Sprawdź kategorię płytki stykowe laminatowe

Płytki uniwersalne

Płytki uniwersalne (inaczej zwane prototypowymi, stykowymi, ang. breadboards) - są niewielkimi plastikowymi płytkami dedykowanymi pod projekty Arduino i inne. Posiadają dużą liczbę otworów, pozwalających na umieszczanie przewodów, modułów, czujników, rezystorów i innych elementów elektronicznych. Przewody te można łączyć z innymi modułami i komponentami elektronicznymi a także z mikrokontrolerem (jak np.

Arduino). Płytki prototypowe, stworzone został w celu ułatwienia projektowania różnych obwodów, umożliwiając błyskawiczne sprawdzanie różnych komponentów i układów bez przymusu trwałego lutowania elementów.

Q: Co to jest płytka stykowa?

A: Płytka stykowa, znana również jako płytkowa obudowa prototypowa, to rodzaj płytki elektronicznej używanej do tworzenia i testowania układów elektronicznych. Składa się z blaszki z nóżkami, które można przewlekać przez otwory na płytce.

Q: Jak działa płytka stykowa?

A: Płytka stykowa działa poprzez łączenie podzespołów elektronicznych na jej powierzchni. Nóżki podzespołów przewlekane są przez otwory na płytce, co umożliwia połączenie ich ścieżkami metalowymi.

Q: Do czego służy płytka stykowa?

A: Płytka stykowa 400 pól umożliwia szybkie tworzenie i testowanie układów elektronicznych, bez konieczności lutowania. Jest szczególnie przydatna przy prototypowaniu elektronicznych projektów.

Q: Jak używać płytki stykowej?

A: Aby używać płytki stykowej, należy przewlekać nóżki podzespołów przez otwory na płytce, łącząc je ze sobą w celu tworzenia układu elektronicznego.

Następnie można podłączyć przewody połączeniowe między różnymi elementami układu.

Q: Jakie są zalety płytki stykowej?

A: Płytka stykowa umożliwia szybkie tworzenie i testowanie układów elektronicznych bez potrzeby lutowania. Jest także łatwa w użyciu, szczególnie dla początkujących w elektronice. Dodatkowo, płytka stykowa pozwala na łatwe modyfikacje i zmiany w układzie elektronicznym.

Q: Jakie są zastosowania płytki stykowej?

A: Płytka stykowa jest często używana do prototypowania różnych projektów elektronicznych, testowania układów elektronicznych oraz nauki elektroniki. Może być również stosowana do tworzenia prostych układów elektronicznych.

Q: Gdzie mogę zakupić płytki stykowe?

A: Płytki stykowe można zakupić w sklepach elektronicznych, takich jak AVT. Można także znaleźć je online, na różnych platformach sprzedażowych.

Q: Czy płytka stykowa działa tylko z podzespołami przewlekającymi?

A: Płytka stykowa może być używana zarówno z podzespołami przewlekającymi, jak i montowanymi powierzchniowo.

Jej konstrukcja pozwala na łatwe dostosowanie podzespołów różnych typów.

Q: Czy używanie płytki stykowej wymaga umiejętności lutowania?

A: Nie, używanie płytki stykowej nie wymaga umiejętności lutowania. Dzięki możliwości przewlekania nóżek podzespołów przez otwory na płytce, można tworzyć układy elektroniczne bez potrzeby lutowania.

Q: Czy płytka stykowa jest idealna dla początkujących w elektronice?

A: Tak, płytka stykowa jest idealna dla początkujących w elektronice ze względu na swoją łatwość użycia i brak konieczności lutowania. Daje możliwość eksperymentowania i nauki tworzenia własnych układów elektronicznych.
